L’induttore è un componente elettrico passivo che immagazzina energia sotto forma di campo magnetico quando è attraversato da una corrente elettrica. Questa capacità lo rende un elemento chiave nel controllo e nella gestione dei segnali elettrici, in particolare nei sistemi in cui la corrente varia nel tempo.
Gli induttori sono componenti elettronici, ovvero dispositivi progettati per controllare, modificare o utilizzare grandezze elettriche all’interno di un circuito e svolgere specifiche funzioni.
Elemento fondamentale dell’ingegneria elettrica ed elettronica, l’induttore è uno dei tre componenti passivi fondamentali, insieme a resistore e condensatore, sui quali si basa il funzionamento della maggior parte dei circuiti elettrici. Nonostante la sua apparente semplicità costruttiva, il suo comportamento fisico è alla base di fenomeni cruciali come l’induzione elettromagnetica e la conservazione dell’energia nei sistemi elettrici.
Dal punto di vista storico, il principio di funzionamento dell’induttore risale al 1831, quando lo scienziato inglese Michael Faraday scoprì il legame tra variazioni di campo magnetico e correnti elettriche. In questo senso, l’induttore moderno conserva ancora oggi lo stesso principio fisico originario, dimostrando la solidità e l’universalità delle leggi elettromagnetiche.
Tuttavia, è con i progressi tecnologici del XX secolo che l’induttore ha conosciuto una profonda evoluzione: la miniaturizzazione dei componenti, l’introduzione di nuovi materiali magnetici e le tecniche di produzione industriale hanno reso possibile il suo impiego diffuso in dispositivi elettronici come radio, televisori, computer e, più recentemente, nei sistemi digitali ad alta integrazione.
Oggi, l’induttore riveste un ruolo strategico nelle tecnologie emergenti, in particolare nello sviluppo dell’Internet of Things (IoT), dove è impiegato nella gestione dell’alimentazione, nella filtrazione dei segnali e nella riduzione delle interferenze elettromagnetiche. In questo contesto, un componente nato quasi due secoli fa continua a essere essenziale per le applicazioni più avanzate dell’elettronica contemporanea.
Principio di funzionamento dell’induttore
L’induttore è un elemento di accumulo di energia che converte l’energia elettrica in energia magnetica, immagazzinandola temporaneamente all’interno del campo magnetico generato dalla corrente che lo attraversa. Si tratta di un componente elettronico passivo fondamentale, presente in un’ampia gamma di dispositivi, dagli smartphone ai veicoli elettrici, fino ai sistemi di potenza e alle reti di comunicazione.
Dal punto di vista costruttivo, un induttore è concettualmente simile a un trasformatore, ma con una differenza sostanziale: possiede in genere un solo avvolgimento, mentre il trasformatore ne ha due o più. La sua struttura può variare significativamente in funzione dell’applicazione, delle condizioni operative e della frequenza di lavoro.

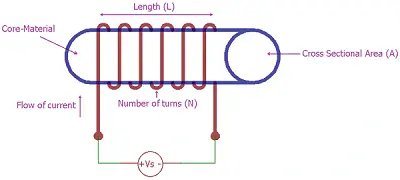

Struttura e generazione del campo magnetico
La struttura comprende generalmente:
parti dell’induttore
-un supporto o scheletro (su cui è avvolto il conduttore),
–l’avvolgimento (bobina di filo conduttore),
–un eventuale nucleo magnetico (aria, ferro, ferrite),
–materiali isolanti e di rivestimento e talvolta uno schermo per ridurre interferenze elettromagnetiche.
Quando una corrente elettrica scorre nell’avvolgimento, il movimento delle cariche genera un campo magnetico che si sviluppa attorno al conduttore, con direzione perpendicolare al flusso di corrente. L’energia non viene dissipata, come avviene in un resistore, ma immagazzinata nel campo magnetico associato all’induttore.
Nella sua forma più semplice, un induttore può essere costituito da una semplice bobina di filo. Tuttavia, avvolgendo il filo attorno a un nucleo magnetico, il campo magnetico viene intensificato e confinato, consentendo di aumentare significativamente il valore di induttanza.
Ruolo del nucleo magnetico
Le caratteristiche del nucleo magnetico influenzano profondamente il comportamento dell’induttore. In particolare la permeabilità magnetica del materiale determina l’intensità del campo generato, la forma del nucleo influisce sulla distribuzione del flusso magnetico e le perdite magnetiche diventano rilevanti alle alte frequenze.
Attraverso una selezione accurata del materiale e della geometria del nucleo, è possibile ottimizzare l’induttanza per specifiche applicazioni, come filtri, convertitori di potenza o circuiti di risonanza.
Comportamento dinamico e dipendenza dalla frequenza
Una caratteristica fondamentale dell’induttore è che il suo comportamento dipende dalla frequenza del segnale applicato. In particolare, la sua impedenza aumenta con la frequenza, rendendo l’induttore poco influente in corrente continua (a regime) e sempre più “oppositivo” al passaggio di corrente in corrente alternata.
Questa proprietà lo rende essenziale nei filtri elettronici, nei circuiti di soppressione dei disturbi e nella gestione dei segnali variabili nel tempo.
Rilascio dell’energia e saturazione magnetica
Quando la corrente che attraversa l’induttore diminuisce o viene interrotta, il campo magnetico collassa e l’energia immagazzinata viene restituita al circuito. Questo fenomeno è alla base del comportamento induttivo e dell’insorgere di tensioni indotte.
Tuttavia, ogni induttore reale presenta un limite: la saturazione magnetica. Quando il campo magnetico raggiunge il massimo valore che il nucleo può sostenere, ulteriori aumenti di corrente non producono un incremento proporzionale del flusso magnetico.
In condizioni di saturazione l’induttanza effettiva diminuisce, l’energia in eccesso viene dissipata sotto forma di calore e il comportamento del circuito può alterarsi significativamente.
Induttanza e unità di misura
L’induttanza è la grandezza fisica che quantifica la capacità di un induttore di opporsi alle variazioni di corrente e di immagazzinare energia sotto forma di campo magnetico. Essa rappresenta una proprietà fondamentale dei circuiti elettrici contenenti induttori.
Dal punto di vista storico, l’induttanza fu studiata e formalizzata dallo scienziato americano Joseph Henry (1797–1878). In suo onore, l’unità di misura dell’induttanza prende il nome di henry, simbolo H, nel Sistema Internazionale delle unità di misura.
Per definizione, un circuito ha un’induttanza di 1 henry se una variazione di corrente pari a 1 ampere al secondo (1 A/s) genera una forza controelettromotrice (FEM) di 1 volt. Questa definizione evidenzia il legame diretto tra induttanza, variazione di corrente e tensione indotta.
Nei circuiti elettrici, l’induttore è indicato dal simbolo L, mentre i valori di induttanza possono essere espressi in diverse unità, a seconda dell’ordine di grandezza:
– H (henry)
– mH (millihenry)
– μH (microhenry)
con le seguenti relazioni di conversione: 1 H = 103 mH = 106 μH
Relazione tra tensione, corrente e induttanza
Quando una tensione viene applicata ai capi di un induttore, la corrente non aumenta istantaneamente, ma varia nel tempo con una velocità proporzionale alla tensione applicata e inversamente proporzionale al valore dell’induttanza. Questo comportamento è descritto dalla relazione fondamentale:
tensione, corrente e induttanza
dove:
V è la tensione applicata,
L è l’induttanza,
dI/dt è la velocità di variazione della corrente nel tempo.
Ad esempio, applicando una tensione di 1 volt ai capi di un induttore di 1 henry, la corrente aumenterà con una velocità di 1 ampere al secondo. Questo esempio chiarisce come un’induttanza maggiore renda più lenta la variazione di corrente, conferendo al circuito una maggiore inerzia elettrica.
Ad esempio, applicando una tensione di 1 volt ai capi di un induttore di 1 henry, la corrente aumenterà con una velocità di 1 ampere al secondo. Questo esempio chiarisce come un’induttanza maggiore renda più lenta la variazione di corrente, conferendo al circuito una maggiore inerzia elettrica.
Significato fisico dell’induttanza
Dal punto di vista fisico, l’induttanza misura l’inerzia del circuito alle variazioni di corrente, in modo concettualmente analogo alla massa nei sistemi meccanici. Più elevato è il valore di L, maggiore è la capacità dell’induttore di opporsi ai cambiamenti rapidi della corrente e di accumulare energia magnetica.
Fattori che influenzano l’induttanza
Il valore dell’induttanza di un induttore non è una costante universale, ma dipende da una serie di parametri geometrici, costruttivi e materiali. In particolare, i fattori principali che la influenzano sono:
Numero di spire (N)
L’induttanza aumenta con il quadrato del numero di spire dell’avvolgimento. A parità di altre condizioni, raddoppiare il numero di spire comporta un aumento significativo del valore di L, poiché il campo magnetico generato risulta più intenso e meglio concatenato.
Permeabilità magnetica del nucleo (μ)
Il materiale del nucleo svolge un ruolo fondamentale. Nuclei con elevata permeabilità magnetica, come ferro o ferriti, consentono di concentrare il flusso magnetico, aumentando notevolmente l’induttanza rispetto a un induttore con nucleo in aria. La scelta del materiale influenza anche le perdite magnetiche e il comportamento alle alte frequenze.
Geometria dell’induttore
La forma dell’avvolgimento (cilindrico, toroidale, planare) e le dimensioni fisiche dell’induttore incidono sulla distribuzione del campo magnetico. In particolare, la lunghezza del percorso magnetico e la sezione trasversale del nucleo determinano quanto efficacemente il flusso viene mantenuto all’interno del circuito magnetico.
Presenza di un nucleo magnetico
Un induttore con nucleo in aria presenta valori di induttanza più bassi ma maggiore stabilità e assenza di saturazione. Al contrario, un nucleo ferromagnetico permette induttanze elevate a fronte di dimensioni ridotte, ma introduce il rischio di saturazione magnetica e perdite.
Distribuzione del flusso magnetico
La presenza di traferro (gap d’aria) nel nucleo può ridurre l’induttanza ma migliora la stabilità del componente e ne aumenta la capacità di gestire correnti elevate senza saturazione, aspetto cruciale negli induttori di potenza.
Dal punto di vista teorico, per una bobina ideale l’induttanza può essere espressa come:
induttanza
dove N è il numero di spire, μ la permeabilità del materiale, A la sezione del nucleo e l la lunghezza del percorso magnetico.
Tipologie di induttore
L’induttore può assumere forme e caratteristiche molto diverse in funzione dell’applicazione, della frequenza di lavoro e dei requisiti di potenza. Per questo motivo, gli induttori vengono comunemente classificati in base al tipo di nucleo, alla struttura costruttiva e alla funzione svolta nel circuito.
Tipologie in base al nucleo
Induttore a nucleo d’aria
È privo di materiale magnetico e presenta quindi bassa permeabilità e valori di induttanza relativamente ridotti. Tuttavia, offre elevata stabilità, assenza di saturazione e perdite minime, rendendolo particolarmente adatto alle applicazioni ad alta frequenza.
tipi di induttori
Induttore a nucleo ferromagnetico
In questa categoria rientrano gli induttori con nucleo in ferro o ferrite, caratterizzati da elevata permeabilità magnetica. Ciò consente di ottenere induttanze elevate in volumi contenuti, con buone prestazioni soprattutto nei circuiti di potenza e nei filtri. Le ferriti, in particolare, riducono le correnti parassite alle alte frequenze.
Induttore a nucleo laminato
Questo tipo utilizza un nucleo composto da lamine sottili di acciaio isolate tra loro, soluzione che limita la formazione di correnti parassite e riduce le perdite energetiche, rendendolo adatto a frequenze medio-basse.
Induttore a nucleo di ferro in polvere
Presenta traferri distribuiti, che migliorano la capacità di immagazzinare energia e aumentano la resistenza alla saturazione magnetica. È molto utilizzato negli induttori di potenza.
Induttore a nucleo ceramico
I nuclei ceramici sono materiali dielettrici e non concentrano il campo magnetico. Di conseguenza, l’induttanza è bassa, ma si ottengono basse perdite, ridotta distorsione e buona stabilità termica, qualità utili nei circuiti ad alta frequenza.
Tipologie in base alla struttura
Induttore toroidale
Utilizza un nucleo a forma di anello attorno al quale è avvolto il filo conduttore. Questa configurazione consente una concentrazione efficiente del flusso magnetico e ridotte interferenze elettromagnetiche, migliorando il rendimento complessivo.
Induttore assiale
È costituito da un avvolgimento su un piccolo nucleo, con terminali disposti lungo l’asse del componente. Il valore di induttanza è spesso indicato tramite codice colore, analogamente ai resistori.
Induttore a montaggio superficiale (SMD)
Progettato per l’integrazione su circuiti stampati (PCB), questo induttore presenta dimensioni ridotte e, spesso, una schermatura magnetica che minimizza le interferenze e il rumore elettrico.
Induttore multistrato o a chip
Viene realizzato mediante la sovrapposizione di strati di ferrite con piste conduttive stampate. Questa tecnologia consente elevata integrazione, compattezza e affidabilità, ed è ampiamente utilizzata nell’elettronica moderna.
Induttore stampato
In questi induttori, l’avvolgimento è integrato direttamente nel circuito stampato o inglobato in un supporto plastico o ceramico, soluzione utile per applicazioni a bassa induttanza e alta ripetibilità.
Tipologie in base alla funzione
Induttore schermato
Dotato di un involucro magnetico, riduce l’emissione di campi magnetici verso l’esterno, limitando le interferenze elettromagnetiche (EMI) nei circuiti sensibili.
Induttore accoppiato
Composto da due o più avvolgimenti su un nucleo comune, sfrutta il principio della mutua induttanza. Un esempio tipico di induttore accoppiato è il trasformatore.
Induttore variabile
In questo tipo il valore di induttanza può essere regolato variando la posizione o il materiale del nucleo. È utilizzato nei circuiti di sintonia e accordo.
Comportamento nei circuiti elettrici
Il comportamento nei circuiti elettrici è strettamente legato alla sua capacità di opporsi alle variazioni di corrente e di immagazzinare energia nel campo magnetico. A differenza di altri componenti passivi, l’induttore non reagisce istantaneamente alle variazioni di tensione, ma introduce una dinamica temporale nel circuito.
Induttore in corrente continua
Nei circuiti in corrente continua (DC), mostra un comportamento transitorio e uno a regime.
Durante il transitorio, quando la tensione viene applicata, la corrente aumenta gradualmente e non istantaneamente, poiché l’induttore genera una forza controelettromotrice che si oppone alla variazione di corrente.
A regime, una volta che la corrente diventa costante (dI/dt = 0), la tensione ai capi dell’induttore si annulla e l’induttore si comporta come un corto circuito ideale, limitato solo dalla sua resistenza interna.
Questo comportamento rende l’induttore particolarmente utile nei circuiti di smorzamento e controllo delle correnti transitorie.
Induttore in corrente alternata
In corrente alternata (AC), si oppone al passaggio della corrente in modo dipendente dalla frequenza. Tale opposizione è descritta dalla reattanza induttiva:
XL = 2πf L
dove f è la frequenza del segnale e L l’induttanza.
All’aumentare della frequenza la reattanza induttiva aumenta e la corrente diminuisce a parità di tensione applicata.
Per questo motivo, l’induttore attenua le componenti ad alta frequenza e lascia passare più facilmente quelle a bassa frequenza.
Relazione di fase tra tensione e corrente
Un aspetto fondamentale del comportamento dell’induttore nei circuiti AC è la relazione di fase:
la tensione ai capi dell’induttore è in anticipo di fase rispetto alla corrente.
In un induttore ideale la tensione precede la corrente di 90° e non vi è dissipazione di energia, ma solo scambio tra circuito e campo magnetico.
Induttore nei circuiti RLC
Nei circuiti che includono resistori, induttori e condensatori (RLC), l’induttore contribuisce a determinare la frequenza di risonanza, il fattore di qualità del circuito e il comportamento dinamico in presenza di segnali variabili.
In combinazione con un condensatore, consente di selezionare specifiche frequenze, principio alla base dei circuiti di sintonia e dei filtri elettronici.
Effetti reali
Negli induttori reali, il comportamento teorico è influenzato da resistenza ohmica dell’avvolgimento, perdite nel nucleo magnetico, capacità parassite e saturazione magnetica.
Questi effetti diventano particolarmente rilevanti alle alte frequenze e nei circuiti di potenza, dove il comportamento dell’induttore può discostarsi da quello ideale.
Applicazioni principali dell’induttore
Gli induttori sono componenti estremamente versatili e trovano impiego in numerosi settori dell’elettronica e dell’ingegneria elettrica, grazie alla loro capacità di immagazzinare energia magnetica, filtrare segnali e controllare le variazioni di corrente. Di seguito sono riportate le principali applicazioni.
Filtri elettronici
Gli induttori sono fondamentali nei filtri passa-basso, passa-alto e passa-banda, dove insieme a condensatori e resistori determinano le frequenze di taglio. La loro capacità di opporre resistenza alle variazioni rapide di corrente li rende ideali per ridurre il rumore elettrico e le interferenze (EMI).
Alimentatori e convertitori di potenza
Negli alimentatori switching (SMPS) e nei convertitori DC-DC, gli induttori regolano la corrente e la tensione, immagazzinando temporaneamente energia e rilasciandola quando necessario. Ciò permette di ottenere efficienza energetica elevata e minimizzare i picchi di corrente.
Circuiti di risonanza e sintonia
In combinazione con condensatori, gli induttori sono utilizzati nei circuiti RLC di risonanza, come quelli presenti nelle radio, televisori e sistemi di comunicazione wireless, per selezionare frequenze specifiche e migliorare la qualità del segnale.
Motori e trasformatori
Gli induttori sono alla base del funzionamento dei motori elettrici, dove contribuiscono alla generazione del campo magnetico rotante, e dei trasformatori, dove la mutua induttanza tra avvolgimenti consente di trasferire energia elettrica tra circuiti a tensioni differenti.
Soppressione delle interferenze
Gli induttori schermati o i choke sono utilizzati per ridurre le interferenze elettromagnetiche nei circuiti elettronici, proteggendo componenti sensibili e garantendo la stabilità del funzionamento.
Dispositivi portatili e Internet of Things (IoT)
Grazie alla miniaturizzazione e alle tecnologie multistrato, gli induttori sono essenziali nei dispositivi portatili, negli smartphone, tablet e dispositivi IoT, dove consentono di gestire l’alimentazione, filtrare segnali e ottimizzare le prestazioni energetiche in spazi molto ridotti.
Limiti e non idealità dell’induttore
Sebbene l’induttore ideale sia spesso rappresentato come un componente perfetto che immagazzina energia senza perdite e si oppone alle variazioni di corrente in modo lineare, nella realtà ogni induttore presenta limiti e caratteristiche non ideali che influenzano il comportamento nei circuiti elettrici.
Resistenza ohmica dell’avvolgimento
Il filo conduttore di un induttore reale possiede una resistenza elettrica interna, che causa perdite di energia sotto forma di calore. Questa resistenza limita l’efficienza, soprattutto negli induttori utilizzati in circuiti di potenza o con correnti elevate.
Perdite nel nucleo magnetico
Nei nuclei ferromagnetici, l’induttore è soggetto a perdite per isteresi e correnti parassite (eddy currents). Queste perdite dipendono dal tipo di materiale, dalla frequenza di funzionamento e dalla forma del nucleo, riducendo l’energia effettivamente immagazzinata.
Capacità parassita
Gli avvolgimenti di un induttore reale presentano piccole capacità tra spire, che diventano rilevanti alle alte frequenze. Questo fenomeno può generare risonanze indesiderate e alterare il comportamento del circuito rispetto al modello ideale.
Saturazione magnetica
Ogni nucleo magnetico ha un limite massimo di flusso che può sostenere. Quando l’induttore raggiunge la saturazione magnetica, l’induttanza effettiva diminuisce e ulteriori aumenti di corrente provocano dissipazione di energia sotto forma di calore, con possibile distorsione dei segnali e perdita di efficienza.
Effetti di temperatura
L’induttore può subire variazioni di resistenza e permeabilità magnetica a seconda della temperatura ambiente o del riscaldamento interno. Questi effetti modificano l’induttanza e le prestazioni del componente nei circuiti critici.
Limitazioni pratiche
Nella progettazione dei circuiti, è importante considerare che ogni induttore presenta dei limiti pratici. Le sue dimensioni fisiche possono influire sull’integrazione nei dispositivi, soprattutto nei circuiti compatti come gli smartphone o i dispositivi IoT. Inoltre, il valore massimo di corrente che l’induttore può sopportare senza saturazione definisce i limiti operativi, poiché superare questa soglia può ridurre l’efficienza e causare surriscaldamento.
Anche la frequenza di funzionamento gioca un ruolo cruciale: ad alte frequenze, le perdite per isteresi, correnti parassite e capacità tra spire possono alterare il comportamento del componente. Per questo motivo, nella scelta dell’induttore è necessario bilanciare dimensioni, valore di induttanza, capacità di gestire correnti elevate e frequenze operative, assicurandosi che il componente sia adeguato all’applicazione prevista.
In sintesi, conoscere queste limitazioni pratiche permette di ottimizzare le prestazioni del circuito e di garantire un funzionamento affidabile e duraturo dell’induttore.
