I materiali dielettrici hanno svolto un ruolo fondamentale nello sviluppo della scienza e della tecnologia elettrica fin dai suoi albori. Il termine dielettrico fu coniato nel 1836 dal fisico britannico William Whewell, su suggerimento di Michael Faraday, per descrivere materiali che non conducono elettricità ma che, al tempo stesso, permettono il passaggio di un campo elettrico.
Il nome stesso, derivato dal greco δια (attraverso) e ἤλεκτρον, (elettrico), riflette l’idea di un mezzo che consente la trasmissione del campo elettrico senza la conduzione di cariche.
Già nel XVIII secolo, gli esperimenti di Benjamin Franklin, Charles-Augustin de Coulomb e Alessandro Volta avevano messo in luce il comportamento di vari materiali in presenza di cariche elettriche, distinguendo tra conduttori e isolanti. Tuttavia, fu solo con Faraday che emerse il concetto di polarizzazione: la capacità di alcuni materiali isolanti di modificare la distribuzione delle cariche interne in risposta a un campo elettrico esterno. Questo comportamento, oggi alla base della definizione di dielettrico, rappresentò una svolta per la comprensione della materia e dei fenomeni elettrostatici.
Nella seconda metà del XIX secolo e all’inizio del XX, con l’introduzione della teoria elettromagnetica di James Clerk Maxwell, il concetto di permittività divenne centrale nella descrizione delle interazioni tra campo elettrico e materia. Maxwell formalizzò l’effetto dei dielettrici nelle sue equazioni, introducendo la costante dielettrica e ponendo le basi per la moderna elettrotecnica.
Nel corso del XX secolo, con l’avvento dell’elettronica e l’esplosione della microtecnologia, i materiali dielettrici hanno trovato applicazioni sempre più sofisticate. Dai condensatori ceramici agli isolanti per microchip, dai substrati per circuiti stampati ai sensori capacitivi, i materiali dielettrici si sono evoluti in una vasta gamma di materiali progettati per rispondere a esigenze tecniche sempre più complesse.
Oggi, lo studio dei materiali dielettrici rappresenta un settore in continua evoluzione, che coniuga fisica, chimica dei materiali e nanotecnologia. La comprensione delle loro proprietà fondamentali e l’ingegnerizzazione di nuovi dielettrici avanzati sono essenziali per affrontare le sfide dell’elettronica moderna, dell’energia rinnovabile e delle comunicazioni ad alta frequenza.
Definizione di dielettrico
I materiali dielettrici sono sostanze che, pur non essendo conduttori di elettricità, sono in grado di modificare la propria distribuzione interna di carica in risposta a un campo elettrico esterno. Questo fenomeno è noto come polarizzazione.
A livello microscopico, quando un campo elettrico viene applicato a un dielettrico, le cariche elettriche legate come elettroni e nuclei atomici si spostano leggermente rispetto alla loro posizione di equilibrio. Questo spostamento genera dipoli elettrici o orienta quelli già presenti nel materiale, producendo un campo elettrico interno che si oppone parzialmente al campo applicato.
materiale dielettrico
Questa proprietà distingue i materiali dielettrici dai conduttori: mentre nei conduttori le cariche libere possono fluire generando corrente, nei dielettrici le cariche non sono libere di muoversi su lunga distanza, ma solo di spostarsi localmente.
Dal punto di vista fisico, l’effetto della polarizzazione è descritto dalla costante dielettrica (o permittività relativa) εr un parametro che indica quanto un materiale è in grado di ridurre il campo elettrico effettivo al suo interno, rispetto al vuoto. Essa si esprime come:
εr = ε/ ε0
dove ε è la permittività del materiale o costante dielettrica del materiale e ε0 è la permittività del vuoto pari a circa 8.854 · 10-12 F/m.
Un dielettrico ideale è completamente isolante, ma nella realtà tutti i materiali presentano, seppur minima, una perdita dielettrica, ovvero una piccola dissipazione di energia sotto forma di calore.
Polarizzazione dielettrica
La polarizzazione dielettrica è il fenomeno fondamentale che caratterizza il comportamento dei materiali dielettrici in presenza di un campo elettrico. Quando un campo elettrico esterno viene applicato a un dielettrico, le cariche elettriche all’interno del materiale, pur non essendo libere di muoversi come in un conduttore, si spostano localmente, generando una separazione di carica su scala microscopica. Questo effetto produce dei dipoli elettrici indotti o modifica l’orientamento di dipoli permanenti già presenti nel materiale.
polarizzazione
La polarizzazione si manifesta con la formazione di cariche di segno opposto sulle due superfici del materiale dielettrico, generando un campo elettrico interno che si oppone parzialmente al campo applicato. Il campo elettrico risultante all’interno del materiale è dunque ridotto, e questo effetto è alla base della capacità di un dielettrico di immagazzinare energia elettrica.
Tipi di polarizzazione
La polarizzazione può essere suddivisa in diversi meccanismi, a seconda della natura del materiale e della frequenza del campo elettrico applicato:
Polarizzazione elettronica
È la più rapida e si verifica in tutti i materiali. Gli elettroni della nube elettronica di un atomo vengono spostati leggermente rispetto al nucleo, generando un dipolo elettrico indotto. È predominante alle alte frequenze, come nelle microonde e nella luce visibile.
Polarizzazione ionica
Presente nei solidi ionici, è dovuta allo spostamento relativo tra cationi e anioni in una struttura cristallina sotto l’effetto del campo elettrico. È più lenta rispetto alla polarizzazione elettronica.
Polarizzazione dipolare
Tipica dei materiali che possiedono dipoli permanenti (come l’acqua o i polimeri polari). Il campo elettrico tende ad allineare i dipoli, che in assenza di campo sono orientati casualmente. Questo meccanismo è termicamente attivato e decresce con l’aumento della temperatura.
Polarizzazione di interfaccia
Avviene nei materiali eterogenei o nei dielettrici con inclusioni conduttive. Le cariche si accumulano ai confini tra regioni con diversa conducibilità, producendo una polarizzazione macroscopica molto lenta.
Ogni meccanismo di polarizzazione ha un tempo caratteristico di risposta. Al variare della frequenza del campo elettrico alternato:
-alle basse frequenze, tutti i meccanismi possono contribuire alla polarizzazione;quarzo
-alle alte frequenze, solo la polarizzazione elettronica sopravvive, poiché gli altri meccanismi non riescono a seguire le rapide variazioni del campo.
Questo comportamento influenza direttamente la costante dielettrica complessa del materiale e le perdite dielettriche, particolarmente rilevanti nei dispositivi ad alta frequenza.
Tipi di materiali dielettrici
I materiali dielettrici non costituiscono un’unica categoria omogenea, ma si distinguono in diverse classi in base alla loro natura chimico-fisica, alla struttura interna e alle proprietà elettriche. Ogni tipo di dielettrico trova impiego in applicazioni specifiche, dall’elettronica di potenza ai dispositivi di memoria, dai condensatori ai materiali isolanti per l’alta tensione.
Dielettrici solidi
I materiali dielettrici solidi sono i più utilizzati nell’industria e nell’elettronica. Possono essere suddivisi in due sottogruppi principali:
quarzo
-Cristallini, come il quarzo o il biossido di titanio (TiO₂), che presentano una struttura ordinata e proprietà dielettriche direzionali. Alcuni cristalli, come i materiali ferroelettrici, possiedono una polarizzazione spontanea reversibile sotto un campo elettrico, rendendoli adatti per applicazioni in memorie non volatili (come i ferroelectric RAM).
-Amorfi o vetrosi, come il vetro e alcuni polimeri, che non presentano un ordine cristallino ma offrono comunque ottime proprietà isolanti, specie per l’isolamento di cavi elettrici e componenti ad alta tensione.
Tra i materiali dielettrici polimerici solidi più diffusi si annoverano:
-il politetrafluoroetilene (PTFE), noto anche come Teflon®, per la sua elevata resistenza chimica e ottime proprietà isolanti;
-il policarbonato e il poliestere, ampiamente usati nei condensatori plastici;
-il polietilene, molto impiegato come isolante nei cavi ad alta tensione.
Dielettrici liquidi
I materiali dielettrici in forma liquida vengono impiegati soprattutto come fluidi isolanti e raffreddanti nei trasformatori, interruttori e condensatori di potenza. Il più noto è l’olio minerale, utilizzato da decenni per la sua elevata rigidità dielettrica e capacità di dissipare il calore.
In contesti più avanzati si impiegano anche oli sintetici e fluidi siliconici, più stabili termicamente e meno infiammabili. Le prestazioni dei dielettrici liquidi dipendono fortemente dalla loro purezza: la presenza di tracce d’acqua o di particelle può compromettere drasticamente le loro proprietà isolanti.
Dielettrici gassosi
Anche i gas possono agire da dielettrici, specialmente quando è necessario isolare componenti elettrici in spazi ampi e difficilmente raggiungibili da materiali solidi o liquidi. L’aria secca è il dielettrico gassoso più comune, utilizzato ad esempio nei condensatori ad aria o come isolante nei conduttori sospesi.
In applicazioni critiche, si impiegano gas tecnici ad alta rigidità dielettrica, come il gas esafluoruro di zolfo (SF₆), estremamente efficace ma con un elevato impatto ambientale e le miscele di gas nobili, come elio o argon, in ambienti in cui è richiesto un elevato isolamento elettrico in presenza di vuoto parziale o in camere a pressione controllata
Dielettrici ceramici
Le ceramiche dielettriche rappresentano una classe speciale di materiali solidi con elevatissima costante dielettrica. Sono costituite da ossidi metallici sinterizzati come il titanato di bario BaTiO₃, e vengono largamente impiegate in condensatori ceramici multistrato, sensori e risonatori.
Alcune ceramiche mostrano anche comportamenti ferroelettrici o piezoelettrici, che le rendono utili per dispositivi di precisione, trasduttori e attuatori.
Dielettrici organici naturali
In ambiti storici e tradizionali, sono stati usati anche materiali naturali con proprietà dielettriche, come la mica, minerale con elevata resistenza alla temperatura e buona stabilità chimica e la carta impregnata ad esempio in olio minerale, utilizzata in passato per condensatori e trasformatori.
Questi materiali, sebbene oggi spesso sostituiti da soluzioni sintetiche più performanti, testimoniano l’evoluzione storica dei dielettrici nell’ingegneria elettrica.
Applicazioni dei materiali dielettrici
I materiali dielettrici sono protagonisti indiscussi nella tecnologia moderna, grazie alla loro capacità di immagazzinare energia e di isolare elettricamente, oltre a svolgere ruoli fondamentali in campi avanzati come microonde, automotive, energie rinnovabili e biomedicina.
Condensatori
Nei condensatori, il dielettrico separa le armature e consente di accumulare molta più carica rispetto all’aria o al vuoto: ciò aumenta la capacità e riduce le dimensioni complessive del dispositivo
Esistono diverse tipologie tra cui i ceramici multistrato (MLCC) ampiamente utilizzati in elettronica, e recentemente sviluppati per resistere fino a 200 °C in ambito automobilistico e i dielettrici plastici, film come polipropilene e polietilentereftalato, impiegati in elettronica di consumo e sistemi ad energia rinnovabile
Isolamento elettrico e linee ad alta tensione
I materiali dielettrici isolano i conduttori e prevengono scariche e cortocircuiti, risultando fondamentali nei cavi elettrici, nei trasformatori e negli interruttori ad alta tensione, dove garantiscono sicurezza e affidabilità e nelle batterie EV, l’uso di rivestimenti dielettrici impedisce l’innesco di archi durante incidenti, aumentando la resistenza al fuoco
Microelettronica e semiconduttori

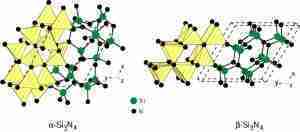

nitruro di silicio
Materiali come il nitruro di silicio (Si₃N₄) sono materiali dielettrici che vengono impiegati per isolare strati nei chip, grazie alle elevate proprietà di barriera alle impurità e alla rigidità dielettrica e migliorare la durata dei circuiti integrati nei dispositivi avanzati.
Accumulo di energia avanzato
I nuovi materiali dielettrici con alta densità energetica (ferroelettrici, antiferroelettrici, film sottili, vetroceramici) sono ideali per condensatori compatti e veloci, utili in veicoli ibridi e dispositivi portatili
Ottica e fotonica
Alcuni materiali dielettrici trasparenti vengono usati come rivestimenti su lenti antiriflesso e specchi o come strati ottici per l’infrarosso. Nel fotodetector e nella fotonica, materiali come i risonatori dielettrici e nanocompositi a base di grafene offrono nuove opportunità nei dispositivi a onde millimetriche.
Applicazioni speciali
Grasso dielettrico: usato per proteggere terminali elettrici come candele, batterie e connettori da umidità e corrosione in ambito automobilistico e marino
Materiali dielettrici avanzati
Nel panorama della scienza dei materiali, lo studio dei materiali dielettrici avanzati rappresenta una delle frontiere più dinamiche e promettenti. Questi materiali sono progettati per superare le prestazioni dei dielettrici convenzionali, in termini di costante dielettrica, perdita dielettrica, stabilità termica e risposta a frequenze elevate. Le applicazioni vanno dall’elettronica miniaturizzata ai dispositivi per l’accumulo energetico, dai sistemi a microonde fino ai metamateriali ottici.
Ferroelettrici e antiferroelettrici
I materiali ferroelettrici, come il titanato di bario (BaTiO₃) e il niobato di piombo (PbNb₂O₆), mostrano una polarizzazione spontanea reversibile sotto l’effetto di un campo elettrico. Questa proprietà li rende adatti per condensatori ad alta densità energetica, attuatori piezoelettrici e memorie non volatili (FeRAM)
I materiali antiferroelettrici, invece, hanno una disposizione alternata dei dipoli che si annulla complessivamente, ma che può essere modificata sotto un campo elettrico, generando effetti di isteresi e rilascio controllato di energia.
Nanodielettrici
ossido di zinco
I nanodielettrici sono materiali dielettrici compositi costituiti da una matrice polimerica come polietilene o poliimmide nella quale sono dispersi nanofiller inorganici, come biossido di titanio (TiO₂), biossido di silicio (SiO₂), ossido di zinco (ZnO) e ossido di grafene.
L’incorporazione di nanoparticelle consente di aumentare la costante dielettrica senza compromettere la rigidità dielettrica, migliorare la resistenza alla scarica parziale e ridurre le perdite dielettriche e migliorare la durabilità in condizioni estreme
Questi materiali sono candidati ideali per i condensatori nei veicoli elettrici, nei dispositivi portatili e nei sistemi elettronici ad alta frequenza.
Vetri dielettrici e vetroceramiche
I vetri dielettrici, come quelli a base di ossidi di boro, silicio o fosforo, offrono ottima stabilità chimica e termica, compatibilità con la microelettronica e capacità di formare strati sottili tramite deposizione sol-gel o sputtering.
Le vetroceramiche (glass-ceramics) combinano la lavorabilità del vetro con le proprietà funzionali dei materiali cristallini, risultando utili in circuiti stampati multistrato e dispositivi condensatori compatti.
