L’analisi termomeccanica (TMA, Thermomechanical Analysis) è una tecnica di analisi termica che quantifica la risposta dimensionale e meccanica dei materiali in funzione della temperatura e del tempo, sotto l’azione di una forza meccanica controllata, fornendo informazioni per polimeri, compositi, adesivi, ceramiche e metalli in numerosi settori industriali e scientifici.
L’analisi termomeccanica si distingue da altre tecniche termiche e meccaniche per il fatto che utilizza carichi statici applicati al campione, consentendo una misura diretta delle variazioni dimensionali. In questo aspetto differisce dall’analisi meccanica dinamica (DMA), che impiega invece sollecitazioni oscillanti per studiare principalmente il comportamento viscoelastico dei materiali.
Le origini della TMA affondano le radici negli studi del XIX secolo sulla dilatazione termica dei materiali, sviluppati attraverso la dilatometria, tecnica basata sulla misura delle variazioni dimensionali al variare della temperatura.
Un contributo fu dato dal fisico svizzero Charles Édouard Guillaume, che tra la fine del XIX e l’inizio del XX secolo perfezionò strumenti di alta precisione per lo studio delle espansioni termiche nelle leghe metalliche.
I suoi lavori portarono alla scoperta dell’Invar, lega caratterizzata da un bassissimo coefficiente di dilatazione termica, e gli valsero il Premio Nobel per la Fisica nel 1920 per i contributi alla metrologia di precisione.
L’analisi termomeccanica, come tecnica moderna distinta dalla semplice dilatometria, si è sviluppata a partire dalla metà del XX secolo, evolvendo verso strumentazioni automatizzate in grado di applicare carichi controllati e misurare deformazioni estremamente piccole. Questo passaggio ha reso la TMA uno strumento essenziale per lo studio del comportamento termo-meccanico dei materiali, in particolare dei polimeri e dei materiali avanzati.
Principi dell’analisi termomeccanica
L’analisi termomeccanica è una tecnica di analisi termica che misura le variazioni dimensionali dei materiali in funzione della temperatura, del tempo e del carico meccanico applicato, consentendo la determinazione di proprietà termiche fondamentali come il coefficiente di dilatazione termica (CTE), la temperatura di transizione vetrosa e i punti di rammollimento.
Attraverso il monitoraggio continuo di variazioni di lunghezza, volume o spessore, la TMA permette di descrivere in modo preciso la risposta del materiale a sollecitazioni termiche controllate. Questa capacità la rende particolarmente utile nello studio delle transizioni di fase, della stabilità dimensionale e del comportamento strutturale dei materiali in condizioni operative reali.
Proprietà misurate e significato fisico
Le grandezze ottenute mediante TMA forniscono informazioni dirette sulla relazione tra struttura interna del materiale e risposta macroscopica. La tecnica consente di evidenziare:
-variazioni di espansione termica,
-transizioni strutturali,
-fenomeni di rammollimento o deformazione progressiva,
-instabilità dimensionali sotto carico.
Questi parametri servono a valutare la idoneità dei materiali in applicazioni ingegneristiche, dove la stabilità dimensionale è un requisito critico.
Fondamenti teorici
I principi della TMA si basano su due descrizioni fondamentali del comportamento dei materiali: la termoelasticità e la viscoelasticità.
Nel regime termoelastico, le deformazioni sono reversibili e direttamente proporzionali alla variazione di temperatura. La variazione dimensionale lineare è descritta dalla relazione:
ΔL = αL0 ΔT
Dove:
ΔL è la variazione di lunghezza
α è il coefficiente di dilatazione termica lineare
L0 è la lunghezza iniziale
ΔT è la variazione di temperatura.
Questa equazione descrive la tendenza dei materiali a espandersi o contrarsi in risposta agli stimoli termici.
Comportamento viscoelastico sotto carico
Quando è applicato un carico meccanico costante, soprattutto nei materiali polimerici, entrano in gioco effetti viscoelastici e la deformazione non dipende solo dalla temperatura ma anche dal tempo di applicazione dello stress.
La TMA consente quindi di osservare fenomeni come:
-scorrimento (creep),
-rilassamento delle tensioni,
-ammorbidimento progressivo del materiale.
Questi effetti sono legati alla mobilità molecolare interna, che aumenta con la temperatura e determina una perdita di rigidità strutturale.
L’unione tra risposta termoelastica e viscoelastica rende la TMA una tecnica per descrivere il comportamento reale dei materiali, andando oltre la semplice espansione termica e fornendo una visione completa della loro stabilità dimensionale sotto condizioni operative variabili.
Strumentazione per l’analisi termomeccanica

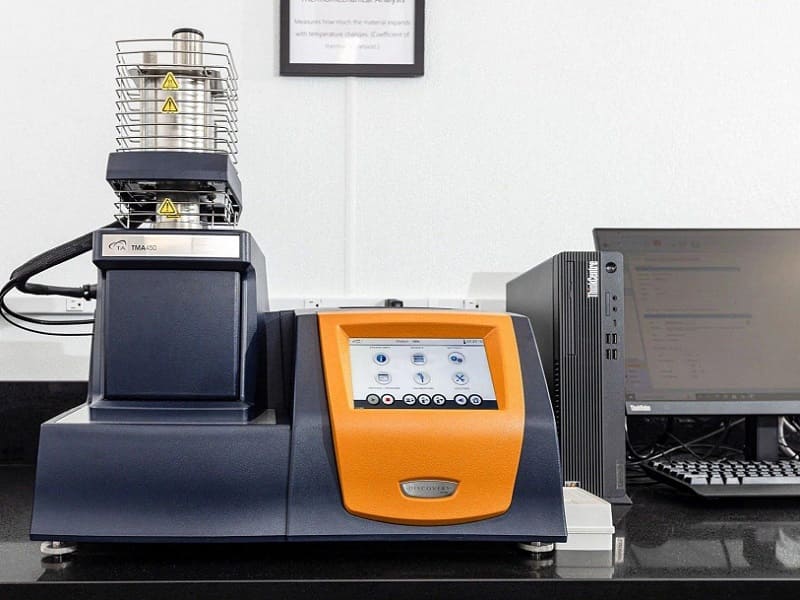

Uno strumento di analisi termomeccanica è costituito da diversi componenti hardware integrati, progettati per misurare con elevata precisione le variazioni dimensionali dei materiali in condizioni controllate di temperatura e sollecitazione meccanica.
Sistema di supporto e portacampioni
Il portacampioni rappresenta una componente fondamentale dello strumento. È generalmente realizzato in materiali con basso coefficiente di dilatazione termica lineare (CLTE), come il quarzo fuso o specifiche ceramiche tecniche.
Il quarzo fuso, ad esempio, presenta un CLTE dell’ordine di circa 0.55 × 10⁻⁶ K⁻¹, valore estremamente basso che consente di minimizzare gli errori dovuti alla dilatazione del supporto stesso.
Questa caratteristica è essenziale per garantire che le variazioni misurate siano attribuibili esclusivamente al campione e non allo strumento.
Sistema di misura dello spostamento

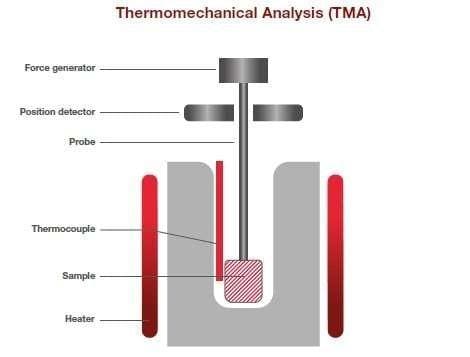

strumentazione analisi termomeccanica
La misura delle variazioni dimensionali è affidata a un trasduttore LVDT (Linear Variable Differential Transformer), che rappresenta il sensore di spostamento principale.
Questo sistema è in grado di rilevare variazioni estremamente piccole, con risoluzione sub-nanometrica consentendo di monitorare anche deformazioni minime del campione in funzione della temperatura o del carico applicato.
Sistema di controllo termico e meccanico
Il controllo della temperatura è garantito da un forno ad alta precisione, in grado di operare su un ampio intervallo, tipicamente da −150 °C fino a 1000 °C, con una stabilità dell’ordine di ±1 °C.
Una termocoppia posizionata in prossimità del campione assicura un feedback accurato e continuo della temperatura reale.
Il sistema di carico meccanico è costituito da un attuatore motorizzato che applica forze controllate, generalmente comprese tra 0.001 N e 2 N, con risoluzione fino a 0.001 N. Questo consente di eseguire prove in condizioni sia statiche sia programmabili nel tempo.
Tipologie di sonde
Le sonde determinano il tipo di interazione meccanica tra strumento e campione e sono selezionate in base alla geometria e al comportamento del materiale. Vi sono sonde
-di trazione: impiegate per campioni sottili (20–200 μm), utili per studi di allungamento e comportamento meccanico sotto stress.
– per espansione macroscopica: diametro tipico 6 mm, utilizzate per misure di dilatazione con bassi carichi (10–30 mN), utili per il calcolo del CLTE.
-di penetrazione: diametro circa 1 mm, applicano carichi localizzati (es. 0.098 N) per valutare rammollimento e resistenza alla deformazione superficiale.
-di flessione o taglio: incluse configurazioni a tre punti, utilizzate per analizzare la rigidità e il comportamento flessionale.
Atmosfera controllata
Per preservare l’integrità del campione, soprattutto nei materiali sensibili all’ossidazione, lo strumento può operare in atmosfera controllata.
Un flusso di gas inerte, come azoto (20–50 mL/min), crea un ambiente stabile con flusso laminare attorno al campione, riducendo reazioni indesiderate durante la misura.
Sistema di acquisizione dati e software
I moderni strumenti TMA integrano sistemi software avanzati per il controllo automatizzato e l’elaborazione dei dati.
Piattaforme come STARe™ o Advantage™ permettono l’acquisizione in tempo reale delle variazioni dimensionali e la costruzione delle curve deformazione–temperatura.
I dati sono elaborati per ottenere la deformazione ε(T) in funzione della temperatura T, con la possibilità di impostare velocità di riscaldamento variabili, tipicamente tra 0.1 e 50 °C/min.
Questi sistemi consentono sia l’analisi immediata sia la post-elaborazione avanzata delle proprietà termomeccaniche.
Sicurezza e affidabilità del sistema
Le caratteristiche di sicurezza sono fondamentali per garantire un funzionamento stabile, soprattutto in condizioni estreme.
Tra le principali troviamo:
-sistemi di protezione da sovraccarico meccanico, che evitano danni al sensore;
-compatibilità con vuoto o gas reattivi, per analisi su materiali sensibili;
-controllo automatico delle condizioni operative per prevenire errori strumentali.
L’integrazione tra sistema meccanico, controllo termico, sensori ad alta precisione e software avanzato rende la TMA uno strumento sofisticato
Modalità di penetrazione nell’analisi termomeccanica
Principio della tecnica
Nella modalità di penetrazione dell’analisi termomeccanica, una sonda esercita una forza meccanica costante sulla superficie del campione mentre la temperatura viene aumentata secondo un programma lineare controllato.
Durante la misura è registrata la profondità di penetrazione della sonda, che riflette il comportamento di rammollimento del materiale e consente di caratterizzare fenomeni come la transizione vetrosa, l’ammorbidimento progressivo e le transizioni viscoelastiche.
Configurazione della sonda e condizioni operative
La sonda utilizzata è generalmente caratterizzata da un diametro dell’ordine di 1 mm, con punta emisferica o leggermente estesa, progettata per concentrare la forza su una piccola area di contatto.
I carichi applicati variano tipicamente tra 0.1 N e 10 N, in funzione del materiale analizzato e dell’obiettivo della prova.
Un’applicazione particolarmente importante di questa modalità è la determinazione del punto di rammollimento Vicat, definito come la temperatura alla quale la sonda penetra nel materiale fino a una profondità standard (tipicamente 1 mm) sotto un carico specificato.
Parametri sperimentali
Per garantire risultati riproducibili e confrontabili, la modalità di penetrazione viene eseguita sotto condizioni controllate:
velocità di riscaldamento tipicamente 1–10 °C/min (valore comune 5 °C/min)
geometria del campione: dischi o blocchi solidi con spessore di circa 5–10 mm;
contatto uniforme per ridurre effetti di bordo e disomogeneità locali.
La scelta di questi parametri è fondamentale per ottenere una risposta termomeccanica affidabile e rappresentativa del materiale.
Sistema di misura e risoluzione
La profondità di penetrazione è registrata tramite sensori ad alta precisione, come il trasformatore differenziale lineare variabile che consente di rilevare spostamenti con risoluzioni fino a circa 0.1 nm (o inferiori in strumenti avanzati).
Questa elevata sensibilità permette di seguire con precisione l’evoluzione della deformazione fino a scale micrometriche, soprattutto durante le fasi di rammollimento del materiale.
Applicazioni principali
La modalità di penetrazione è efficace per lo studio dei polimeri amorfi, nei quali consente di identificare la temperatura di transizione vetrosa tramite variazioni brusche del tasso di penetrazione, il comportamento viscoelastico in regime di rammollimento e la viscosità apparente del materiale allo stato semifuso.
È inoltre utile per analizzare film sottili, rivestimenti e materiali massivi, senza necessità di preparazioni complesse del campione.
Modalità di espansione nell’analisi termomeccanica
Principio della tecnica
Nella modalità di espansione, l’analisi termomeccanica (TMA) misura le variazioni dimensionali di un materiale in funzione della temperatura, consentendo al campione di espandersi o contrarsi liberamente in assenza di un carico meccanico significativo.
A differenza di altre modalità TMA, in questa configurazione la forza applicata dalla sonda è mantenuta estremamente bassa, per non introdurre deformazioni artificiali. Ciò permette di osservare il comportamento termico intrinseco del materiale, misurandone direttamente la risposta dimensionale al riscaldamento o al raffreddamento.
Configurazione sperimentale
Il campione è generalmente preparato sotto forma di barra o asta, con lunghezze tipiche comprese tra 10 e 50 mm, e viene posizionato su un portacampioni o tra supporti paralleli.

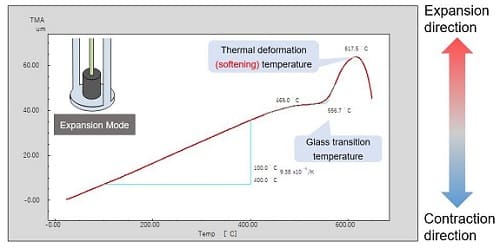

modalità di espansione
Le variazioni di lunghezza sono misurate mediante sensori ad alta precisione, tipicamente un trasformatore differenziale lineare variabile (LVDT), in grado di rilevare spostamenti estremamente piccoli.
L’intervallo di temperatura dipende dalla configurazione strumentale e dai materiali impiegati nel sistema di misura, e può estendersi da condizioni criogeniche (−150 °C) fino ad alte temperature (1600 °C).
Per minimizzare interferenze meccaniche, la forza di contatto della sonda è mantenuta molto bassa, tipicamente inferiore a 0.1 mN–0.001 N, evitando artefatti compressivi.
Il parametro principale ottenuto dalla modalità di espansione è il coefficiente lineare di dilatazione termica. Per ottenere misure accurate, specialmente nei materiali con comportamento non lineare, il CTE è spesso calcolato mediante interpolazione lineare con il metodo dei minimi quadrati su intervalli di temperatura definiti.
Applicazioni e studio delle transizioni
La modalità di espansione è utile per lo studio di coefficienti di espansione termica, stabilità dimensionale, transizioni strutturali e di fase e rilassamenti molecolari nei polimeri.
Questa configurazione è efficace nell’identificazione di transizioni sottili, come il rilassamento β nei polimeri, in cui piccole variazioni nella velocità di espansione possono rivelare movimenti molecolari secondari al di sotto della temperatura di transizione vetrosa.
Nei polimeri amorfi, ad esempio, l’inizio del rilassamento β può manifestarsi come una variazione della pendenza nella curva lunghezza-temperatura o nella curva del CTE.
Vantaggi della modalità di espansione
I vantaggi di questa modalità sono la misura diretta della dilatazione termica, elevata sensibilità a transizioni strutturali, assenza quasi totale di perturbazioni meccaniche e applicabilità a polimeri, metalli, ceramiche e compositi.
Significato della misura
La modalità di espansione rappresenta una delle configurazioni più importanti della TMA, poiché consente di analizzare il comportamento termico intrinseco dei materiali e di correlare le variazioni dimensionali ai fenomeni microscopici che avvengono nella struttura interna del campione
Modalità di flessione nell’analisi termomeccanica
Principio della tecnica
Nella modalità di flessione, l’analisi termomeccanica misura la deformazione di un campione sottoposto a carico meccanico in una configurazione di flessione a tre punti.
In questa configurazione, il campione è supportato alle due estremità, mentre una forza controllata è applicata al centro, inducendo una deflessione progressiva durante il riscaldamento o il raffreddamento. La grandezza monitorata è la deflessione δ misurata in funzione della temperatura δ(T). L’analisi della variazione di questa deflessione consente di studiare il comportamento meccanico del materiale sotto stress termico.
Configurazione sperimentale

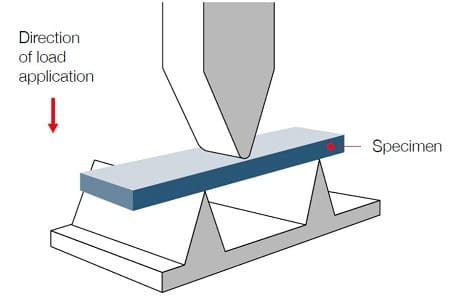

La configurazione standard prevede un campione appoggiato su due supporti con una distanza tipica compresa tra 17 e 26 mm.
modalità di flessione
Il carico applicato al centro è generalmente di natura statica e varia tipicamente tra 1 e 100 mN, in modo da produrre una deformazione misurabile senza provocare frattura o danni permanenti al campione.
In alcune configurazioni avanzate possono essere introdotte piccole oscillazioni dinamiche per aumentare la sensibilità della misura, pur rimanendo diverse dalle modalità oscillanti tipiche della DMA.
Fondamenti teorici
La modalità di flessione si basa sulla teoria classica delle travi, che descrive il comportamento elastico dei materiali sotto carico. Nel caso di flessione a tre punti, la deflessione massima al centro è espressa da:
δ = FL3/48 EI
dove:
F è la forza applicata,
-L è la distanza tra i supporti,
-E è il modulo di Young,
-I è il secondo momento d’area della sezione trasversale.
Questa relazione mostra che la deflessione dipende sia dalle proprietà elastiche del materiale sia dalla geometria del campione.
Nei materiali viscoelastici, tuttavia, il comportamento reale può discostarsi dalla teoria puramente elastica, specialmente vicino alle transizioni termiche.
Sistema di misura
La deflessione è monitorata tramite sensori ad alta precisione, tipicamente trasduttori LVDT, in grado di rilevare spostamenti con sensibilità sub-micrometrica.
Questa elevata risoluzione consente di identificare variazioni molto piccole nella rigidità del materiale al variare della temperatura.
Applicazioni principali
La modalità di flessione è particolarmente utile per lo studio di film sottili, laminati, materiali compositi e strutture multistrato.
Questa tecnica risulta efficace nella caratterizzazione dell’anisotropia meccanica, poiché consente di confrontare la risposta flessionale lungo direzioni differenti del materiale.
È inoltre utilizzata per determinare variazioni di rigidità con la temperatura, transizioni vetrose e temperature di distorsione termica sotto carico.
Vantaggi della modalità di flessione
I vantaggi sono l’elevata sensibilità ai cambiamenti di rigidità, buona applicabilità a materiali sottili o stratificati, capacità di evidenziare fenomeni di anisotropia ed è utile per studiare il comportamento termo-meccanico sotto carico reale.
Significato della misura
La modalità di flessione rappresenta una configurazione particolarmente importante che consente di correlare direttamente temperatura, rigidità e deformazione meccanica, offrendo una visione dettagliata del comportamento strutturale dei materiali durante le sollecitazioni termiche.
Modalità di torsione nell’analisi termomeccanica
Principio della tecnica
Nella modalità di torsione, il campione viene fissato rigidamente a entrambe le estremità mediante appositi supporti, mentre una coppia controllata è applicata per generare una deformazione rotazionale.
La risposta del materiale è misurata registrando l’angolo di torsione θ in funzione della temperatura θ(T)
Questa configurazione consente di analizzare la risposta meccanica al taglio durante cicli di riscaldamento o raffreddamento, distinguendosi dalle modalità TMA basate su deformazioni lineari.
Configurazione sperimentale
Il sistema applica una coppia torsionale generalmente compresa tra 10 μN·m e 10 mN·m, in funzione delle caratteristiche del campione e della sensibilità strumentale.
L’angolo di torsione è misurato tramite sistemi ad alta precisione, come encoder ottici, capaci di rilevare variazioni angolari molto piccole.
La qualità della misura dipende dal corretto fissaggio del campione, perfetto allineamento geometrico e trasmissione uniforme della coppia.
Anche piccoli disallineamenti possono generare errori significativi.
Fondamenti teorici
L’analisi torsionale consente di ricavare il modulo di taglio G, che rappresenta la resistenza del materiale alle deformazioni tangenziali.
La relazione fondamentale è:
G =TL/Jθ
dove:
-T è la coppia applicata
-L è la lunghezza del campione
-J è il momento polare d’inerzia della sezione trasversale
-θ è l’angolo di torsione in radianti.
Questa relazione descrive il legame tra sforzo torsionale e deformazione angolare.
Applicazioni principali
La modalità di torsione è particolarmente utile per materiali in cui le proprietà di taglio giocano un ruolo importante, tra cui polimeri orientati, materiali compositi rinforzati con fibre, biomateriali e materiali anisotropi.
Nei compositi, questa tecnica consente di evidenziare l’anisotropia meccanica, poiché la risposta torsionale dipende fortemente dall’orientamento delle fibre di rinforzo.
Nei polimeri, la misura è molto sensibile ai fenomeni di orientamento molecolare, rendendo possibile rilevare sottili cambiamenti strutturali durante le transizioni termiche.
Vantaggi della modalità di torsione
I principali vantaggi sono l’elevata sensibilità alle proprietà di taglio, la capacità di rilevare anisotropie strutturali ed è utile per studiare orientamento molecolare e rinforzi fibrosi ed efficace nella caratterizzazione di biomateriali e materiali viscoelastici.
Limiti della tecnica
Le principali limitazioni riguardano la necessità di un allineamento estremamente preciso, il rischio di slittamento del campione nei supporti, la distribuzione non uniforme delle sollecitazioni e la limitazione a campioni con geometrie adatte, generalmente cilindriche o rettangolari.
Significato della misura
La modalità di torsione rappresenta una configurazione avanzata per lo studio termo-meccanico, utile quando è necessario analizzare il comportamento al taglio e la risposta anisotropa dei materiali in funzione della temperatura. Pur essendo meno comune rispetto alle modalità di espansione, penetrazione o flessione, fornisce informazioni estremamente preziose in applicazioni specialistiche.
Conclusioni
L’analisi termomeccanica rappresenta una tecnica di caratterizzazione estremamente versatile e precisa per lo studio del comportamento dei materiali in funzione della temperatura, del tempo e delle sollecitazioni meccaniche applicate. Attraverso modalità di misura differenti, come espansione, penetrazione, flessione e configurazioni più avanzate come la torsione, la TMA consente di ottenere informazioni fondamentali sulle proprietà termo-meccaniche e sulla stabilità dimensionale dei materiali.
La possibilità di determinare parametri chiave come il coefficiente di dilatazione termica, la temperatura di transizione vetrosa, il punto di rammollimento e le variazioni di rigidità rende questa tecnica particolarmente importante per la caratterizzazione di polimeri, metalli, ceramiche, compositi e materiali avanzati.
Grazie all’elevata sensibilità strumentale e alla capacità di simulare condizioni operative realistiche, l’analisi termomeccanica continua a rivestire un ruolo centrale nella ricerca scientifica, nello sviluppo di nuovi materiali e nel controllo qualità in numerosi settori industriali.
