La dilatometria è una tecnica di analisi termo-fisica utilizzata per caratterizzare le variazioni dimensionali dei materiali al variare della temperatura. Questo metodo consente di misurare con elevata precisione le espansioni e le contrazioni che un materiale subisce durante processi di riscaldamento o raffreddamento controllati.
Uno degli aspetti più rilevanti della dilatometria è la capacità di monitorare in tempo reale transizioni di fase e trasformazioni strutturali, rilevando anche minime variazioni dimensionali che avvengono durante specifici cicli termici. Tali cambiamenti dimensionali rappresentano spesso indicatori diretti di modifiche nella struttura interna del materiale, rendendo questa tecnica particolarmente utile per lo studio del comportamento termo-meccanico.
Grazie alla combinazione di un controllo accurato della temperatura e di misurazioni dimensionali ad alta precisione, la dilatometria permette di analizzare il comportamento di un’ampia gamma di materiali, tra cui metalli, ceramiche, vetri e polimeri.
Le applicazioni della dilatometria sono numerose e spaziano dall’industria alla ricerca scientifica. Questa tecnica viene impiegata nello studio dei trattamenti termici, dei processi di sinterizzazione e densificazione, delle transizioni di fase e nella determinazione della temperatura di transizione vetrosa (Tg) nei vetri e nei materiali polimerici.
Per la sua elevata sensibilità e affidabilità, la dilatometria rappresenta oggi uno strumento fondamentale nella scienza dei materiali e nell’ingegneria, contribuendo allo sviluppo di materiali sempre più performanti e adatti ad applicazioni tecnologiche avanzate.
Principio fisico della dilatometria
Alla base della dilatometria vi è il fenomeno della dilatazione termica, ovvero la variazione delle dimensioni di un materiale in risposta a un cambiamento di temperatura. Questa proprietà rappresenta uno dei parametri fondamentali per comprendere il comportamento termico dei materiali.
Origine microscopica della dilatazione termica
Quando la temperatura di un materiale aumenta, cresce anche l’energia cinetica degli atomi o delle molecole che lo compongono. Nei solidi, a differenza dei gas, le particelle sono strettamente legate tra loro e occupano posizioni relativamente fisse all’interno della struttura cristallina o amorfa.

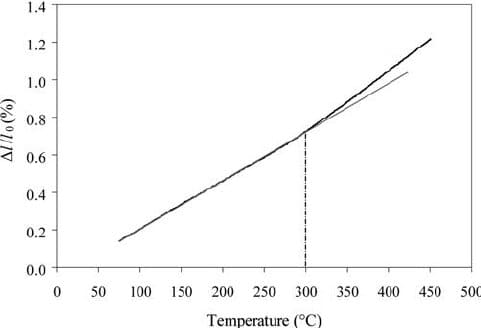

CTE
Tuttavia, gli atomi non sono completamente immobili: essi oscillano continuamente attorno alle loro posizioni di equilibrio. Con l’aumento della temperatura, tali vibrazioni diventano più intense. Di conseguenza, la distanza media tra atomi adiacenti tende ad aumentare, provocando un’espansione delle dimensioni complessive del materiale.
Per la maggior parte delle sostanze isotrope, ovvero prive di una direzione preferenziale, questa espansione avviene in modo uniforme in tutte le direzioni.
Dilatazione lineare
La forma più semplice di dilatazione termica è la dilatazione lineare, che descrive la variazione di lunghezza di un corpo.
La relazione fondamentale è:
ΔL = αLΔT
dove:
ΔL è la variazione di lunghezza;
L è la lunghezza iniziale;
ΔT è la variazione di temperatura;
α è il coefficiente di dilatazione lineare.
Il coefficiente α dipende dalla natura del materiale e può variare leggermente con la temperatura.
Dilatazione superficiale
Quando si considera la variazione di area di una superficie, si parla di dilatazione superficiale. Per piccole variazioni di temperatura, vale la relazione:
ΔA = 2αAΔT
dove:
ΔA è la variazione di area;
A è l’area iniziale;
α è il coefficiente di dilatazione lineare.
Questo indica che l’espansione in due dimensioni è approssimativamente pari al doppio di quella lineare.
Dilatazione volumetrica
Nel caso tridimensionale, la temperatura influisce sul volume totale del materiale. La relazione approssimata è:
ΔV = 3αVΔT
Più comunemente, questa equazione è espressa come:
ΔV = βVΔT
dove:
ΔV è la variazione di volume;
V è il volume iniziale;
β è il coefficiente di espansione volumetrica.
Per materiali isotropi vale generalmente:
β ≈ 3α
Relazione con la dilatometria
La dilatometria sfrutta proprio questi principi fisici per misurare con elevata precisione le variazioni dimensionali di un materiale durante cicli termici controllati. Analizzando tali variazioni è possibile determinare non solo i coefficienti di dilatazione, ma anche identificare transizioni di fase, trasformazioni strutturali e cambiamenti nello stato fisico del materiale.
Dilatometro
Il principale strumento impiegato nella dilatometria è il dilatometro, un dispositivo progettato per monitorare con elevata precisione come le dimensioni di un materiale variano in risposta a cambiamenti di temperatura, tempo o ad altri fattori ambientali. Attraverso la combinazione di componenti meccanici, termici ed elettronici, il dilatometro consente di rilevare anche minime variazioni dimensionali durante cicli termici controllati.
Portacampioni e supporto del campione
Il campione da analizzare viene posizionato all’interno di un apposito portacampioni, progettato per mantenerlo stabile durante tutta la prova. Questo componente deve conservare la propria integrità strutturale anche a temperature elevate e possedere un comportamento di dilatazione ben noto, così da non influenzare la misura.
Generalmente, il portacampioni è realizzato in materiali altamente stabili dal punto di vista termico, come silice fusa, allumina o altri materiali ceramici avanzati. La progettazione è studiata per ridurre al minimo gradienti termici e sollecitazioni meccaniche sul campione.
Asta di spinta o sonda di misurazione
Uno degli elementi più importanti del dilatometro è l’asta di spinta, detta anche sonda di spostamento. Questo componente è a diretto contatto con il campione e ha il compito di trasferire le sue variazioni dimensionali al sistema di misura.
Quando il materiale si espande o si contrae, l’asta converte tale variazione in un movimento lineare misurabile. Per evitare interferenze, viene realizzata con materiali a bassa espansione termica, come quarzo o allumina. In strumenti particolarmente sofisticati possono essere presenti configurazioni a doppia asta, progettate per compensare eventuali errori e migliorare ulteriormente la precisione.
Sistema di riscaldamento
Il controllo della temperatura rappresenta il cuore del processo dilatometrico. Il forno o il sistema di riscaldamento crea un ambiente termico controllato, necessario per indurre espansione o contrazione nel campione.
A seconda del tipo di strumento, l’intervallo operativo può variare dalla temperatura ambiente fino a 1600 °C o oltre. Le velocità di riscaldamento possono essere programmate per ottenere incrementi graduali oppure variazioni termiche rapide, in funzione delle esigenze sperimentali.
Molti strumenti consentono inoltre di operare in atmosfere specifiche, come ambienti inerti, ossidanti o riducenti, per simulare condizioni reali di processo.
Sensore di spostamento
Le variazioni dimensionali trasmesse dall’asta di spinta vengono rilevate dal sensore di spostamento, responsabile della misura vera e propria.
Tra i sensori più utilizzati troviamo:
-LVDT (Linear Variable Differential Transformer), apprezzati per l’elevata precisione e stabilità;
–encoder ottici, impiegati nei dilatometri senza contatto;
–sensori capacitivi o induttivi, particolarmente adatti a sistemi ad alta risoluzione.
I dilatometri moderni possono raggiungere sensibilità estremamente elevate, rilevando spostamenti dell’ordine di 10 nanometri.
Sistema di acquisizione e controllo dati
Il sistema di acquisizione dati rappresenta il “cervello” dello strumento. Questo modulo raccoglie i segnali provenienti dal sensore di spostamento, gestisce il controllo termico e converte i dati grezzi in informazioni utilizzabili.
Attraverso software dedicati è possibile visualizzare in tempo reale curve come lunghezza-temperatura o coefficiente di dilatazione-temperatura, oltre a calcolare parametri fondamentali per l’analisi del materiale. I dati possono poi essere esportati per elaborazioni successive o per la stesura di report tecnici.
Sistemi ausiliari: raffreddamento e controllo dell’atmosfera
Molti dilatometri avanzati includono sistemi opzionali che ampliano le possibilità sperimentali.
Il sistema di raffreddamento consente di controllare i profili termici durante la fase di raffreddamento. Può basarsi su aria forzata, circuiti ad acqua o sistemi criogenici con azoto liquido, utili per test a basse temperature.
Un ulteriore elemento importante è il controllo dell’atmosfera, essenziale per materiali sensibili all’ossidazione, all’umidità o a gas reattivi. In questi casi lo strumento può operare in vuoto o in presenza di gas come argon o azoto, simulando condizioni industriali realistiche.
Un sistema integrato ad alta precisione
Nel loro insieme, questi componenti costituiscono un sistema altamente sofisticato capace di fornire misurazioni accurate e ad alta risoluzione su una vasta gamma di materiali. Comprendere il ruolo di ciascun elemento è fondamentale per selezionare la configurazione strumentale più adatta e ottenere risultati sperimentali affidabili nelle analisi dilatometriche.
Tipologie di dilatometri
Nel campo della dilatometria esistono diverse configurazioni strumentali, sviluppate per rispondere a specifiche esigenze analitiche. La scelta del dilatometro dipende da molteplici fattori, tra cui il tipo di materiale analizzato, l’intervallo di temperatura richiesto, la precisione desiderata e la natura del test. Tra le principali tipologie di strumenti si distinguono i dilatometri orizzontali, verticali, a tempra e ottici.
Dilatometro orizzontale
Il dilatometro orizzontale è una delle configurazioni più diffuse, apprezzata per la sua robustezza, semplicità operativa e convenienza economica. È particolarmente adatto per test di routine e per l’analisi di materiali solidi e rigidi.
In questa configurazione, il campione viene posizionato orizzontalmente all’interno di un tubo o di una camera di misura e appoggiato su un supporto dedicato. Durante il ciclo termico, le variazioni dimensionali del campione vengono trasmesse al sistema di rilevazione attraverso l’asta di spinta.
Grazie alla sua affidabilità, il dilatometro orizzontale è ampiamente utilizzato per misure standard di dilatazione termica su metalli, ceramiche e materiali da costruzione.
Dilatometro verticale
Il dilatometro verticale offre una configurazione progettata per ridurre al minimo gli effetti dell’attrito meccanico durante la misura. Per questo motivo garantisce test praticamente “a attrito zero”, migliorando precisione e sensibilità.
Questa tipologia risulta particolarmente indicata per applicazioni ad alta temperatura e per materiali delicati, come polveri, campioni morbidi o materiali soggetti a forti contrazioni dimensionali durante il riscaldamento, come le ceramiche in fase di sinterizzazione.
La configurazione verticale migliora la qualità della misura nei casi in cui anche minime resistenze meccaniche potrebbero alterare i risultati.
Dilatometro a tempra (Quenching Dilatometer)
Il dilatometro a tempra, noto anche come Quenching Dilatometer, è uno strumento altamente specializzato progettato per studiare il comportamento dei materiali durante cicli termici estremamente rapidi.
Questi sistemi sono in grado di riscaldare i campioni con velocità che possono raggiungere circa 1000 °C/s e di ottenere velocità di raffreddamento o tempra fino a 400 °C/s, a seconda delle caratteristiche del campione.
Questa tipologia di dilatometro trova largo impiego nello studio dei trattamenti termici di acciai e leghe metalliche, consentendo di analizzare con precisione le trasformazioni microstrutturali che avvengono durante riscaldamento e raffreddamento.
Uno dei principali utilizzi è la costruzione di diagrammi:
-CCT (Continuous Cooling Transformation)
-TTT (Time-Temperature-Transformation)
Questi diagrammi sono fondamentali nell’industria metallurgica per definire le velocità di riscaldamento e tempra necessarie a ottenere specifiche strutture cristalline e proprietà meccaniche desiderate.
Dilatometro ottico
Il dilatometro ottico rappresenta una delle soluzioni tecnologicamente più avanzate nel campo della dilatometria. È stato sviluppato per applicazioni particolarmente esigenti nei settori vetroceramico, metallurgico ed energetico.
A differenza dei sistemi tradizionali con asta di spinta, il dilatometro ottico utilizza una telecamera CCD ad alta risoluzione per monitorare in tempo reale le variazioni dimensionali del campione, acquisendo immagini singole o sequenze video.
Il principale vantaggio di questa tecnologia è la misurazione senza contatto. Poiché non è applicata alcuna forza meccanica sul campione, si elimina il rischio di deformazioni indotte dalla pressione dello strumento.
Questo aspetto è particolarmente importante nello studio di materiali morbidi, campioni fragili e materiali che modificano la propria resistenza meccanica durante il test.
In questi casi, i dilatometri ottici permettono di ottenere misure più accurate rispetto ai sistemi tradizionali a contatto.
Scelta della configurazione strumentale
Ogni tipologia di dilatometro presenta vantaggi specifici e trova applicazione in contesti differenti. I sistemi orizzontali sono ideali per test standard, quelli verticali offrono maggiore precisione, i dilatometri a tempra risultano indispensabili nello studio dei trattamenti termici rapidi, mentre i dilatometri ottici rappresentano la scelta migliore per misure ad altissima precisione e senza contatto.
Dilatometria e curva dilatometrica

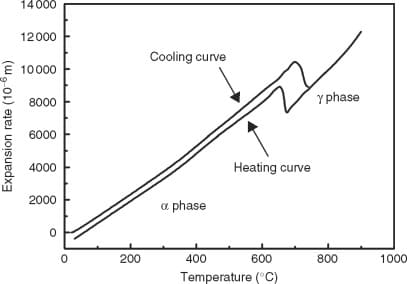

La curva dilatometrica rappresenta l’andamento della variazione dimensionale di un materiale in funzione della temperatura. In un esperimento di dilatometria, si registra infatti l’allungamento (o la contrazione) di un campione durante un riscaldamento o raffreddamento controllato, ottenendo un grafico in cui l’asse delle ascisse indica la temperatura e quello delle ordinate la variazione relativa di lunghezza o volume.
curva dilatometrica
Nelle condizioni ideali, per molti materiali solidi la curva mostra un andamento quasi lineare nella fase in cui il materiale mantiene la stessa struttura cristallina. In questa regione, la dilatazione termica è regolare e può essere descritta tramite il coefficiente di dilatazione lineare.
Tuttavia, la caratteristica più interessante della curva dilatometrica emerge in corrispondenza delle trasformazioni di fase: in questi punti, la curva presenta deviazioni dalla linearità, cambi di pendenza o veri e propri “ginocchi” (knee points), che segnalano modifiche strutturali interne del materiale.
Ad esempio, durante una trasformazione allotropica o una transizione vetrosa, il materiale può mostrare un improvviso cambiamento del coefficiente di dilatazione, visibile come una variazione della pendenza della curva. Nei materiali polimerici o vetrosi, invece, la curva può evidenziare la temperatura di transizione vetrosa (Tg), identificata proprio da un cambiamento graduale ma significativo della risposta dilatometrica.
L’analisi della curva dilatometrica consente quindi non solo di determinare il coefficiente di dilatazione termica, ma anche di individuare temperature critiche e transizioni strutturali fondamentali per la caratterizzazione dei materiali.
Applicazioni della dilatometria
La dilatometria trova applicazione in numerosi settori della scienza dei materiali, dell’ingegneria e della ricerca industriale. Grazie alla capacità di misurare con estrema precisione le variazioni dimensionali dei materiali durante cicli termici controllati, questa tecnica consente di ottenere informazioni fondamentali sul comportamento termo-fisico, strutturale e cinetico dei materiali.
Determinazione delle proprietà termiche
Una delle principali applicazioni della dilatometria riguarda la determinazione delle proprietà di espansione termica dei materiali. Attraverso l’analisi delle variazioni dimensionali è possibile misurare:
-il coefficiente di dilatazione termica (CTE)
-l’espansione termica lineare (ΔL)
-le variazioni di volume
-le variazioni di densità.
Questi parametri sono fondamentali nella progettazione di componenti soggetti a forti escursioni termiche.
Dilatometria e trasformazioni di fase

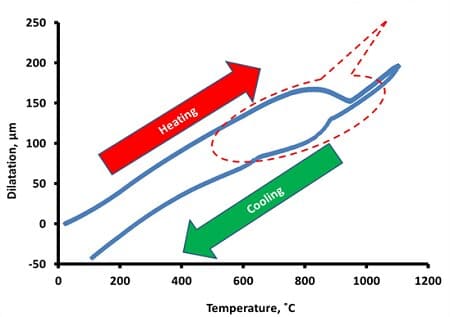

La dilatometria è ampiamente utilizzata per rilevare e analizzare i cambiamenti di fase nei materiali. Durante una trasformazione strutturale, infatti, il materiale può subire variazioni significative del volume o della lunghezza, dovute alla riorganizzazione della struttura cristallina o alla transizione verso una diversa fase termodinamicamente stabile. Questi cambiamenti si riflettono direttamente nella curva dilatometrica, dove si osservano deviazioni dall’andamento lineare, variazioni della pendenza o brusche discontinuità.
dilatometria e transizioni di fase
Tali segnali permettono di individuare con precisione le temperature di trasformazione e di caratterizzare il comportamento del materiale in funzione della temperatura. Le trasformazioni di fase possono includere, ad esempio, passaggi tra diverse strutture cristalline (trasformazioni allotropiche), fusione parziale, ricristallizzazione o transizioni vetrose nei materiali amorfi.
Questo tipo di analisi è particolarmente rilevante nello studio di metalli e leghe, dove le trasformazioni di fase influenzano in modo decisivo proprietà meccaniche come durezza, resilienza e resistenza alla deformazione. Anche nei materiali ceramici la dilatometria consente di monitorare processi come la sinterizzazione, durante i quali si verifica una contrazione progressiva legata alla densificazione del materiale. Nei polimeri e nei materiali avanzati, invece, la tecnica è fondamentale per identificare transizioni strutturali che determinano il comportamento termomeccanico in esercizio.
In questo modo, la dilatometria si configura come uno strumento essenziale non solo per la misura della dilatazione termica, ma anche per la comprensione approfondita delle trasformazioni interne che governano le proprietà dei materiali.
Analisi della sinterizzazione
Nel settore ceramico e nella metallurgia delle polveri, la dilatometria rappresenta uno strumento fondamentale per analizzare i processi di sinterizzazione.
Attraverso questa tecnica è possibile determinare le temperature di sinterizzazione, le diverse fasi della sinterizzazione, i fenomeni di ritiro dimensionale e la sinterizzazione a velocità controllata (RCS, Rate Controlled Sintering).
Queste informazioni sono essenziali per ottimizzare i processi produttivi e migliorare la qualità del materiale finale.
Studio della transizione vetrosa
Nei materiali vetrosi e polimerici, la dilatometria consente di determinare con precisione la temperatura di transizione vetrosa (Tg).
In corrispondenza della Tg si osserva una variazione significativa del comportamento di espansione termica, che riflette un cambiamento nelle proprietà meccaniche e strutturali del materiale.
Monitoraggio delle reazioni termiche
La dilatometria può essere impiegata anche per studiare processi chimico-fisici indotti dal calore, tra cui la decomposizione termica, i processi di combustione controllata e le reazioni in atmosfera controllata.
Il monitoraggio delle variazioni dimensionali durante queste reazioni permette di comprendere meglio la cinetica dei processi e di ottimizzare le condizioni operative.
Uno strumento versatile per ricerca e industria
Grazie alla sua versatilità, la dilatometria è oggi una tecnica indispensabile in numerosi ambiti industriali e scientifici. Dalla caratterizzazione di materiali tradizionali allo sviluppo di materiali avanzati, questa metodologia fornisce dati essenziali per comprendere e ottimizzare il comportamento dei materiali in condizioni operative reali.
