L’attuatore è un dispositivo progettato per muovere o controllare i componenti di un sistema convertendo l’energia in movimento fisico. Questa energia può provenire da diverse fonti, tra cui energia elettrica, pressione idraulica (acqua o fluidi) o pressione pneumatica (aria compressa).
In termini funzionali, l’attuatore rappresenta l’elemento che traduce un comando o un segnale energetico in un’azione meccanica concreta, consentendo al sistema di interagire con l’ambiente circostante. Per questa ragione è spesso descritto come l’equivalente meccanico di un muscolo: riceve un input sotto forma di segnale o energia e risponde generando forza, movimento o deformazione controllata.
Gli attuatori sono componenti elettronici, ovvero dispositivi progettati per controllare, modificare o utilizzare grandezze elettriche all’interno di un circuito e svolgere specifiche funzioni.
Il termine “attuatore” deriva dal verbo attuare, che significa mettere in azione o rendere operativo un processo. Questa etimologia riflette in modo diretto la funzione del dispositivo: trasformare un comando o una forma di energia in un’azione fisica. In un sistema tecnologico o meccatronico, l’attuatore rappresenta infatti il componente responsabile dell’esecuzione materiale delle istruzioni provenienti dal sistema di controllo, spesso in coordinamento con sensori ed elettronica di regolazione.
Nonostante l’ampia varietà di soluzioni tecnologiche disponibili, tutti gli attuatori condividono lo stesso principio di funzionamento fondamentale: ricevono energia da una fonte esterna e la convertono in forza e spostamento meccanico. Le differenze tra le diverse tipologie di attuatori riguardano principalmente la forma di energia utilizzata e il meccanismo fisico attraverso cui avviene la conversione energetica.
Classificazione dell’attuatore in base al tipo di movimento
Gli attuatori sono disponibili in numerose configurazioni progettuali, ciascuna ottimizzata per specifiche esigenze operative. In generale, la classificazione degli attuatori può essere effettuata secondo due criteri principali: il tipo di movimento generato e la fonte di energia utilizzata per il funzionamento.
Dal punto di vista cinematico, gli attuatori si suddividono principalmente in attuatori lineari e attuatori rotativi, a seconda della modalità con cui trasformano l’energia in movimento meccanico.
Attuatore lineare
Gli attuatori lineari sono dispositivi progettati per generare uno spostamento lungo una linea retta, convertendo spesso il movimento rotatorio di un motore in movimento traslatorio. Questa conversione può avvenire attraverso diversi meccanismi meccanici, tra cui sistemi a cinghia e puleggia, cremagliera e pignone oppure viti a ricircolo di sfere.
Una caratteristica importante degli attuatori lineari è la capacità di raggiungere e mantenere una posizione lineare precisa, con un’elevata ripetibilità di posizionamento. Grazie a queste proprietà, tali dispositivi sono apprezzati per la precisione operativa, la relativa semplicità di installazione e la bassa manutenzione, oltre alla possibilità di funzionare anche in ambienti industriali difficili.
Gli attuatori lineari trovano impiego in numerosi settori industriali, tra cui industria alimentare, settore automobilistico e sistemi di movimentazione dei materiali. In queste applicazioni vengono utilizzati per operazioni quali spingere, tirare, sollevare, aprire, chiudere o posizionare componenti meccanici.
Attuatore rotativo
Gli attuatori rotativi sono progettati per convertire l’energia in movimento angolare o rotatorio, generalmente trasmesso attraverso un albero di uscita. Questo tipo di attuatore consente di controllare con precisione la velocità, la posizione e l’angolo di rotazione di un sistema meccanico.
Attuatore rotativo
Uno degli esempi più diffusi di attuatore rotativo è il motore elettrico, che trasforma un segnale elettrico in rotazione meccanica continua. Questi dispositivi sono particolarmente apprezzati per l’elevata coppia disponibile, la continuità del movimento rotatorio e la possibilità di controllare accuratamente l’angolo di rotazione. Inoltre, presentano bassa manutenzione, elevata affidabilità e ampia compatibilità con diversi sistemi meccanici.
Grazie alla loro versatilità, gli attuatori rotativi sono impiegati in numerosi ambiti tecnologici, tra cui robotica, apparecchiature medicali, sistemi radar e di monitoraggio, simulatori di volo, industria dei semiconduttori e produzione di macchine speciali. Applicazioni avanzate si trovano anche nel settore aerospaziale e della difesa, dove il controllo preciso del movimento rotatorio è fondamentale.
Classificazione in base alla fonte di energia
Oltre alla classificazione basata sul tipo di movimento, gli attuatori possono essere distinti anche in funzione della sorgente di energia utilizzata e del principio fisico che consente la conversione dell’energia in movimento meccanico.
In base a questo criterio, gli attuatori vengono generalmente suddivisi in attuatori elettrici, idraulici, pneumatici, piezoelettrici e termici. Ciascuna di queste categorie presenta specifiche caratteristiche in termini di forza sviluppata, precisione di posizionamento, velocità di risposta, efficienza energetica e complessità di controllo.
Grazie a queste proprietà, gli attuatori trovano applicazione in numerosi settori tecnologici, tra cui automazione industriale, robotica, sistemi meccatronici, aerospazio, produzione avanzata e dispositivi biomedicali.
Attuatore elettrico
Gli attuatori elettrici utilizzano energia elettrica per generare movimento meccanico. La conversione dell’energia avviene generalmente attraverso motori elettrici, solenoidi oppure elementi piezoelettrici, che trasformano il segnale elettrico in movimento rotatorio o lineare.
Questi dispositivi sono particolarmente diffusi grazie alla loro elevata precisione di controllo, facilità di integrazione nei sistemi elettronici e buona efficienza energetica. Inoltre, consentono un controllo accurato della posizione, della velocità e della coppia, rendendoli ideali per applicazioni automatizzate.
Gli attuatori elettrici sono ampiamente utilizzati in robotica industriale, sistemi di automazione, apparecchiature medicali, dispositivi domestici intelligenti e veicoli elettrici.
Attuatore idraulico
Gli attuatori idraulici sfruttano fluidi incomprimibili pressurizzati, generalmente fluido idraulico, per generare movimento e forza. Il principio di funzionamento si basa sulla trasmissione della pressione attraverso il fluido, che aziona cilindri o pistoni in grado di spostare carichi anche molto elevati.
Questi attuatori sono particolarmente apprezzati quando è necessario sviluppare grandi forze o coppie, mantenendo al tempo stesso un’elevata affidabilità operativa. Per questo motivo trovano impiego in macchinari industriali pesanti, sistemi di sollevamento, macchine movimento terra, impianti di produzione e applicazioni aeronautiche.
Attuatore pneumatico
Gli attuatori pneumatici utilizzano aria compressa come mezzo di trasmissione dell’energia. L’aria pressurizzata viene convogliata all’interno di cilindri o attuatori rotativi, producendo un movimento lineare o angolare.
Questi dispositivi sono caratterizzati da semplicità costruttiva, velocità di risposta elevata e costi relativamente contenuti. Inoltre, risultano particolarmente adatti ad ambienti in cui sono richiesti elevati standard di sicurezza o pulizia, come nel settore alimentare o farmaceutico.
Gli attuatori pneumatici sono quindi molto diffusi nei sistemi di automazione industriale, nelle linee di assemblaggio, nei sistemi di movimentazione e nelle apparecchiature di confezionamento.
Attuatore piezoelettrico
Gli attuatori piezoelettrici sfruttano la piezoelettricità, un fenomeno fisico per cui alcuni materiali cristallini si deformano quando vengono sottoposti a un campo elettrico. Questa deformazione, seppur di entità molto ridotta, può essere controllata con estrema precisione.
Grazie alla loro elevata risoluzione, rapidità di risposta e precisione nanometrica, questi attuatori sono impiegati soprattutto in strumentazione scientifica, sistemi ottici di precisione, microscopi a scansione, dispositivi microelettromeccanici (MEMS) e tecnologie di posizionamento ultra-preciso.
Attuatore termico
Gli attuatori termici utilizzano variazioni di temperatura per generare movimento o deformazione meccanica. In molti casi il funzionamento si basa su smart materials, come le leghe a memoria di forma, che modificano la propria struttura cristallina quando vengono riscaldate o raffreddate.
Quando sottoposti a un cambiamento di temperatura, questi materiali ritornano alla forma precedentemente memorizzata, generando così movimento o forza meccanica. Gli attuatori termici sono impiegati in microdispositivi, valvole termostatiche, sistemi di controllo automatico e applicazioni biomedicali.
Classificazione in base ai materiali
Gli attuatori possono essere classificati anche in base ai materiali con cui sono realizzati, una distinzione che influisce sulle proprietà meccaniche, sulla risposta al comando e sulle applicazioni possibili.
Gli attuatori inorganici sono realizzati con materiali come metalli, leghe, ceramiche e materiali compositi. Questi dispositivi sono caratterizzati da elevata resistenza meccanica, stabilità dimensionale e capacità di operare in condizioni estreme, come alte temperature, pressioni elevate o ambienti corrosivi.
Tra gli attuatori inorganici più diffusi vi sono i motori elettrici tradizionali, gli attuatori idraulici e pneumatici metallici, e i dispositivi a ceramica piezoelettrica. Grazie alla loro robustezza, trovano applicazione in robotica industriale, macchinari pesanti, aerospazio e sistemi di automazione complessi.
Gli attuatori organici, invece, sfruttano materiali polimerici o biologici, come polimeri elettroattivi, elastomeri conduttivi, gel o materiali a memoria di forma basati su composti organici. Questi attuatori presentano elevata flessibilità, leggerezza e capacità di grandi deformazioni, e sono particolarmente adatti ad applicazioni dove servono movimenti morbidi, adattativi o miniaturizzati.
Gli attuatori organici sono impiegati in micro-robotica, dispositivi biomedicali, protesi intelligenti e robotica morbida (soft robotics), dove la compatibilità con tessuti biologici o la leggerezza rappresentano un requisito fondamentale.
In generale, la scelta tra materiali organici e inorganici dipende dai requisiti specifici dell’applicazione, come forza richiesta, precisione, condizioni ambientali e compatibilità biologica, permettendo di ottimizzare le prestazioni e l’efficienza degli attuatori nei diversi settori tecnologici.

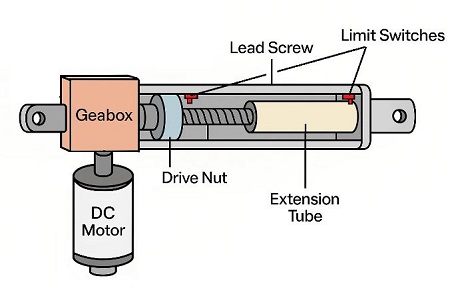

Componenti principali di un attuatore lineare elettrico
Un attuatore lineare elettrico è costituito da diversi componenti meccanici ed elettronici che operano in modo coordinato per convertire il movimento rotatorio di un motore in uno spostamento lineare controllato. Tra gli elementi fondamentali figurano il motore, il sistema vite–dado, il controllore elettronico, il sistema di trasmissione, i sensori e la struttura di supporto.
L’interazione tra questi componenti consente all’attuatore di generare spinta o trazione lineare con elevata precisione, rendendolo un dispositivo essenziale nei sistemi di automazione, robotica e meccatronica.
Motore
attuatore lineare
Il motore elettrico rappresenta la sorgente primaria di movimento dell’attuatore. La sua funzione è trasformare l’energia elettrica in movimento rotatorio, che viene successivamente convertito in movimento lineare dal sistema di trasmissione.
Molti attuatori utilizzano motori a corrente continua (DC), apprezzati per la loro compattezza, facilità di controllo e precisione operativa. In applicazioni che richiedono la movimentazione di carichi più elevati o funzionamento continuo, possono essere impiegati motori a corrente alternata (AC).
Quando è necessario un controllo molto accurato della posizione, come nei sistemi robotici o nelle apparecchiature di automazione avanzata, vengono spesso utilizzati motori passo-passo o servomotori, che permettono un controllo estremamente preciso del movimento.
Sistema vite–dado
Il meccanismo vite–dado costituisce il principale sistema di conversione del movimento. La vite, generalmente una lunga asta filettata, ruota sotto l’azione del motore e genera lo spostamento del dado, che scorre lungo la filettatura producendo il movimento lineare.
Una soluzione diffusa è la vite trapezoidale o vite senza fine, caratterizzata da semplicità costruttiva e buona affidabilità. In applicazioni che richiedono maggiore precisione e minore attrito, si utilizzano invece viti a ricircolo di sfere, nelle quali piccole sfere metalliche riducono l’attrito tra vite e dado, migliorando l’efficienza e la durata del sistema.
Controllore
Il controllore elettronico gestisce il funzionamento dell’attuatore, determinando quando il dispositivo deve muoversi, a quale velocità e fino a quale posizione. Nei sistemi più semplici il controllo può avvenire tramite interruttori o circuiti di comando di base.
Nei sistemi di automazione più avanzati, invece, l’attuatore può essere integrato in architetture di controllo industriale, come quelle basate su controllori logici programmabili (PLC) o sistemi di controllo digitali. In questi casi è possibile regolare con precisione velocità, posizione, accelerazione e corsa massima.
Alloggiamento e sistema di ingranaggi
L’alloggiamento costituisce la struttura esterna che protegge i componenti interni dell’attuatore da polvere, umidità e sollecitazioni meccaniche. Generalmente è realizzato in alluminio o acciaio, materiali che garantiscono robustezza e resistenza in ambienti industriali.
All’interno dell’attuatore è spesso presente un sistema di ingranaggi che ha il compito di adattare la velocità di rotazione del motore e aumentare la coppia disponibile. Alcuni dispositivi utilizzano ingranaggi cilindrici, mentre altri adottano riduttori a vite senza fine, particolarmente utili perché consentono di mantenere la posizione anche in assenza di alimentazione.
Finecorsa e sensori di feedback
Per garantire sicurezza e precisione operativa, molti attuatori sono dotati di interruttori di fine corsa e sensori di feedback.
Gli interruttori di fine corsa interrompono automaticamente l’alimentazione quando l’attuatore raggiunge i limiti massimi di estensione o retrazione, evitando sovraccarichi o danni meccanici.
I sensori di feedback monitorano invece la posizione e il movimento dell’attuatore. Tra le tecnologie più utilizzate vi sono sensori ad effetto Hall, potenziometri e interruttori reed, che permettono di rilevare con precisione lo spostamento del sistema e di inviare informazioni al controllore.
Attacchi di montaggio
Alle estremità dell’attuatore sono presenti elementi di fissaggio, spesso sotto forma di attacchi a forcella, che consentono il collegamento del dispositivo alla struttura o al macchinario su cui opera.
Questi sistemi di montaggio permettono una certa libertà di rotazione durante il movimento, facilitando l’installazione e riducendo le sollecitazioni meccaniche. In applicazioni che richiedono la movimentazione di carichi elevati, vengono utilizzati attacchi rinforzati, progettati per resistere a sollecitazioni prolungate nel tempo.
Parametri di prestazione dell’attuatore lineare
Le prestazioni di un attuatore lineare sono determinate da una serie di parametri tecnici che ne definiscono capacità operativa, precisione e limiti di funzionamento. La valutazione di questi parametri è fondamentale per selezionare l’attuatore più adatto a una determinata applicazione, soprattutto nei sistemi di automazione industriale, robotica e meccatronica, dove sono richiesti elevati livelli di affidabilità e controllo del movimento.
I principali parametri di prestazione riguardano forza sviluppata, velocità di movimento, corsa utile, precisione di posizionamento, efficienza e ciclo di lavoro.
Forza o capacità di carico
La forza generata dall’attuatore rappresenta uno dei parametri più importanti e indica il carico massimo che il dispositivo è in grado di spingere o tirare. Questo valore dipende da diversi fattori, tra cui la potenza del motore, il rapporto di riduzione degli ingranaggi e il tipo di meccanismo vite–dado utilizzato.
Gli attuatori destinati a applicazioni industriali o di sollevamento possono sviluppare forze molto elevate, mentre quelli impiegati in dispositivi di precisione sono progettati per carichi più contenuti ma con maggiore accuratezza di controllo.
Velocità di movimento
La velocità lineare indica la rapidità con cui l’attuatore è in grado di estendersi o ritrarsi. Essa dipende principalmente dalla velocità di rotazione del motore e dal passo della vite di trasmissione.
In molti casi esiste un compromesso tra velocità e forza: attuatori progettati per generare forze elevate tendono ad avere velocità inferiori, mentre dispositivi più veloci sviluppano generalmente carichi più limitati.
Corsa (stroke)
La corsa dell’attuatore rappresenta la distanza massima che l’elemento mobile può percorrere tra la posizione completamente retratta e quella completamente estesa. Questo parametro determina l’ampiezza del movimento lineare disponibile e deve essere scelto in base ai requisiti dell’applicazione.
Gli attuatori lineari possono essere progettati con corse molto diverse, che variano da pochi millimetri nei sistemi di precisione fino a diverse decine di centimetri o metri nelle applicazioni industriali.
Precisione e ripetibilità
La precisione di posizionamento indica la capacità dell’attuatore di raggiungere una determinata posizione con un errore minimo, mentre la ripetibilità rappresenta la capacità di ritornare più volte alla stessa posizione con la stessa accuratezza.
Questi parametri sono particolarmente importanti nelle applicazioni che richiedono movimenti controllati e altamente accurati, come nei sistemi robotici, nelle apparecchiature di laboratorio o nei dispositivi di produzione automatizzata.
Efficienza energetica
L’efficienza misura la capacità dell’attuatore di convertire l’energia fornita in lavoro meccanico utile, minimizzando le perdite dovute ad attrito, dissipazione termica o inefficienze meccaniche.
Gli attuatori dotati di viti a ricircolo di sfere tendono ad avere un’efficienza più elevata rispetto a quelli con viti trapezoidali, poiché il contatto volvente riduce l’attrito tra le superfici in movimento.
Ciclo di lavoro (duty cycle)
duty cycle
Il ciclo di lavoro, o duty cycle, indica la percentuale di tempo durante la quale l’attuatore può funzionare rispetto al tempo totale di utilizzo senza surriscaldarsi o subire danni.
Ad esempio, un duty cycle del 25% significa che l’attuatore può operare per 2.5 minuti ogni 10 minuti, mentre il restante tempo deve essere dedicato al raffreddamento. Questo parametro è particolarmente importante nelle applicazioni che richiedono movimenti ripetuti o funzionamento continuo
Applicazioni dell’attuatore
Gli attuatori rappresentano componenti fondamentali nei sistemi tecnologici moderni, poiché consentono la conversione dell’energia in movimento meccanico controllato. Grazie alla loro capacità di generare forza, spostamento e rotazione, questi dispositivi trovano impiego in un’ampia gamma di settori industriali e scientifici.
Le applicazioni degli attuatori spaziano infatti dall’automazione industriale alla robotica, dall’ingegneria aerospaziale ai dispositivi biomedicali, fino ai sistemi domestici intelligenti e alla produzione avanzata.
Automazione industriale
Uno dei principali ambiti di utilizzo degli attuatori è l’automazione dei processi industriali. In questo contesto, gli attuatori vengono impiegati per movimentare componenti, azionare macchinari e controllare sistemi meccanici all’interno delle linee di produzione.
Gli attuatori lineari e rotativi sono utilizzati per operazioni come assemblaggio automatico, posizionamento di pezzi, apertura e chiusura di valvole, movimentazione di nastri trasportatori e sistemi di imballaggio. Grazie alla loro precisione e affidabilità, contribuiscono ad aumentare efficienza, produttività e sicurezza nei processi industriali.
Robotica
Nel campo della robotica, gli attuatori svolgono un ruolo essenziale perché consentono ai robot di interagire fisicamente con l’ambiente. In particolare, sono responsabili del movimento di bracci robotici, pinze di presa, articolazioni e sistemi di manipolazione.
Gli attuatori utilizzati nei robot devono garantire elevata precisione di movimento, risposta rapida e controllo accurato della forza, caratteristiche fondamentali per applicazioni come robot collaborativi, robot industriali e sistemi robotici autonomi.
Settore aerospaziale
Gli attuatori sono largamente impiegati anche nel settore aerospaziale, dove vengono utilizzati per controllare superfici mobili e sistemi meccanici degli aeromobili e dei veicoli spaziali.
Ad esempio, essi azionano flap, alettoni, timoni e sistemi di atterraggio, contribuendo al controllo della traiettoria e della stabilità del velivolo. In questo ambito, gli attuatori devono garantire elevata affidabilità, resistenza a condizioni ambientali estreme e precisione operativa.
Dispositivi biomedicali
Nel campo biomedicale, gli attuatori sono impiegati in numerose apparecchiature mediche e dispositivi assistivi. Essi permettono il funzionamento di strumenti chirurgici robotizzati, pompe mediche, protesi meccatroniche e sistemi di riabilitazione.
In queste applicazioni è fondamentale che gli attuatori offrano movimenti estremamente precisi, dimensioni compatte e elevata affidabilità, al fine di garantire sicurezza e accuratezza nelle procedure mediche.
Sistemi domestici e domotica
Gli attuatori trovano applicazione anche nei sistemi di automazione domestica. Sono utilizzati per controllare porte automatiche, finestre motorizzate, tende, sistemi di ventilazione e dispositivi di sicurezza.
In questo contesto, essi consentono di migliorare comfort, efficienza energetica e gestione automatizzata degli ambienti abitativi. Si integrano infatti con sistemi di controllo intelligenti e piattaforme di smart home.
Industria automobilistica
Nel settore automobilistico gli attuatori sono impiegati in numerosi sistemi del veicolo, tra cui controllo dell’acceleratore, sistemi di frenata, regolazione dei sedili, apertura automatica dei portelloni e sistemi di gestione del motore.
Nei veicoli moderni, in particolare nei veicoli elettrici e nei sistemi di guida assistita, gli attuatori svolgono un ruolo sempre più importante per garantire il controllo preciso di molte funzioni meccaniche ed elettroniche del veicolo.
