La modulazione di frequenza, (FM, Frequency Modulation), è un metodo per codificare informazioni in un’onda portante variandone la frequenza. È una tecnica ampiamente utilizzata nei sistemi di comunicazione, dove svolge un ruolo cruciale nella trasmissione di segnali radiofonici e dati.
A differenza della modulazione di ampiezza (AM), in cui l’ampiezza dell’onda portante varia mentre la frequenza rimane costante, la modulazione di frequenza opera in modo opposto: la frequenza viene modificata mentre l’ampiezza resta costante. Questa caratteristica rende la FM particolarmente efficace nel ridurre gli effetti del rumore e delle interferenze, migliorando la qualità del segnale ricevuto.
Lo sviluppo della modulazione di frequenza è strettamente legato al lavoro di Edwin Howard Armstrong, considerato una figura chiave nella storia delle telecomunicazioni. Armstrong iniziò i suoi studi negli anni ’20 e, dopo anni di ricerca, realizzò il primo sistema FM funzionante, culminando nella prima dimostrazione pubblica nel 1935.
Nonostante l’innovazione, la modulazione di frequenza inizialmente incontrò lo scetticismo di enti consolidati come la Radio Corporation of America, che continuavano a investire nella tecnologia AM, allora dominante. Nonostante le difficoltà e un contesto competitivo sfavorevole, Armstrong continuò a promuovere la sua invenzione, convinto dei vantaggi della trasmissione FM, in particolare la maggiore immunità alle interferenze.
Nel dopoguerra, la diffusione della modulazione di frequenza crebbe gradualmente fino a diventare uno standard nelle trasmissioni radiofoniche. A partire dagli anni ’70, grazie alla superiore qualità audio rispetto all’AM, la modulazione di frequenza si affermò definitivamente nel panorama radiotelevisivo, realizzando pienamente la visione del suo inventore.
La modulazione: definizione generale
La modulazione è il processo che consente di rendere un segnale informativo adatto alla trasmissione su lunghe distanze. In particolare, consiste nel conferire sufficiente intensità a un segnale di messaggio mediante la sua sovrapposizione con un segnale ad alta frequenza, chiamato segnale portante.
Il segnale informativo, da solo, è generalmente debole e non è in grado di propagarsi efficacemente nell’ambiente. Per questo motivo viene “trasferito” su una portante, che ne permette la trasmissione dal trasmettitore al ricevitore.
Il ruolo del segnale portante
Il segnale portante è un’onda elettromagnetica ad alta frequenza che non contiene informazione prima della modulazione. La sua funzione principale è quella di trasportare il segnale informativo, consentire la propagazione su lunghe distanze e adattare il segnale ai mezzi di trasmissione (aria, cavi, fibre ottiche)

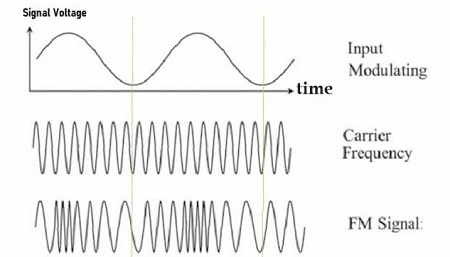

segnale-della-modulazione-di-frequenza
Una volta modulata, la portante “incorpora” l’informazione del segnale originale attraverso la variazione di una sua caratteristica fisica.
Tipi di modulazione
La modulazione si basa sulla variazione controllata di una delle grandezze della portante. Le principali tecniche sono modulazione di:
ampiezza (AM) in cui varia l’ampiezza
frequenza (FM) in cui varia la frequenza
fase (PM) in cui varia la fase
Collegamento con la modulazione di frequenza (FM)
La modulazione di frequenza rappresenta uno dei metodi più importanti di modulazione. In questo caso, l’informazione viene codificata attraverso la variazione della frequenza della portante, mentre l’ampiezza rimane costante.
Questo approccio rende la FM particolarmente efficace nei sistemi di comunicazione, soprattutto nelle trasmissioni radio, grazie alla sua maggiore resistenza al rumore e alle interferenze rispetto alla modulazione di ampiezza.
Principio di funzionamento della modulazione di frequenza
La modulazione di frequenza (FM) è una tecnica di modulazione in cui l’informazione è trasmessa mediante la variazione della frequenza istantanea di un segnale portante in funzione del segnale modulante, detto anche segnale informativo.
In una trasmissione FM, il segnale portante è generalmente un’onda sinusoidale ad alta frequenza che, in assenza di modulazione, mantiene frequenza e ampiezza costanti. Quando viene applicato un segnale modulante, la frequenza della portante varia continuamente in base all’ampiezza del segnale informativo, mentre l’ampiezza della portante resta invariata.
In particolare quando l’ampiezza del segnale modulante aumenta, la frequenza della portante aumenta mentre quando l’ampiezza del segnale modulante diminuisce, la frequenza della portante diminuisce.
Questo significa che l’informazione non è contenuta nelle variazioni di ampiezza, ma esclusivamente nelle variazioni di frequenza.
Matematicamente, un segnale portante non modulato può essere espresso come:
s(t) = Ac cos(2πfct)
dove
-Ac rappresenta l’ampiezza della portante;
-fc rappresenta la frequenza portante.
Nel caso della modulazione di frequenza, la frequenza non rimane costante ma diventa una funzione del tempo, dipendente dal segnale modulante.
Un parametro fondamentale della FM è la deviazione di frequenza, che rappresenta la massima variazione della frequenza rispetto al valore della portante. Maggiore è la deviazione, maggiore sarà la quantità di informazione trasportata, ma aumenterà anche la banda necessaria per la trasmissione.
Uno dei principali vantaggi della modulazione di frequenza è la sua elevata immunità al rumore. Poiché i disturbi esterni influenzano spesso l’ampiezza del segnale, il fatto che l’informazione sia codificata nella frequenza rende la FM molto più resistente alle interferenze rispetto ad altre tecniche di modulazione, come la modulazione di ampiezza (AM).
Parametri della modulazione di frequenza
Per comprendere a fondo il funzionamento della modulazione di frequenza è necessario analizzare i parametri che ne determinano il comportamento. Questi parametri influenzano direttamente la qualità del segnale trasmesso, la larghezza di banda richiesta e l’efficienza complessiva del sistema di comunicazione.
Tra i parametri più importanti vi sono la frequenza portante, la frequenza modulante, la deviazione di frequenza e l’indice di modulazione.
Frequenza portante
La frequenza portante è la frequenza centrale dell’onda sinusoidale utilizzata per trasportare l’informazione. In assenza di modulazione, il segnale portante mantiene una frequenza costante, indicata con fc .
Durante la modulazione di frequenza, questa frequenza non rimane fissa ma oscilla attorno al valore centrale in funzione del segnale informativo. La frequenza portante rappresenta quindi il punto di riferimento attorno al quale avvengono tutte le variazioni di frequenza.
Nelle trasmissioni radio FM commerciali, per esempio, la portante si colloca tipicamente nella banda dello spettro sonoro compresa tra 88 MHz e 108 MHz.
Frequenza modulante
La frequenza modulante è la frequenza del segnale contenente l’informazione da trasmettere, indicata generalmente con fm.
Questo segnale può rappresentare una voce, un segnale audio, dati digitali o qualsiasi altra informazione. La frequenza modulante determina la velocità con cui la portante varia nel tempo.
In altre parole, essa definisce la rapidità delle oscillazioni imposte alla portante durante il processo di modulazione.
Deviazione di frequenza

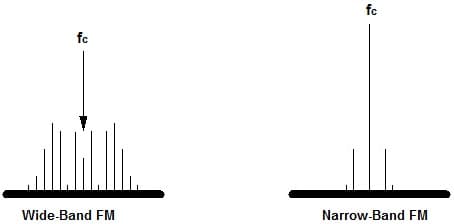

deviazione di frequenza
La deviazione di frequenza rappresenta la massima variazione della frequenza istantanea della portante rispetto al suo valore nominale.
Si indica con Δf ed è uno dei parametri più importanti della FM. Se la frequenza portante è fc durante la modulazione la frequenza del segnale varierà tra: fc + Δf e fc – Δf
Una deviazione di frequenza maggiore consente generalmente di trasmettere il segnale con maggiore fedeltà, ma richiede anche una banda di trasmissione più ampia.
Indice di modulazione
L’indice di modulazione è un parametro che descrive il grado di modulazione del segnale FM.
È definito dal rapporto tra deviazione di frequenza e frequenza modulante:
β = Δf/fm
Questo parametro è fondamentale perché determina molte caratteristiche spettrali del segnale, inclusa la distribuzione delle bande laterali e la banda occupata.
In base al valore dell’indice di modulazione, la modulazione di frequenza viene generalmente suddivisa in due categorie principali: FM a banda stretta (NBFM) e FM a banda larga (WBFM).
Modulazione di frequenza a banda stretta (NBFM)
La FM a banda stretta (Narrowband Frequency Modulation, NBFM) si verifica quando:
β < 1
In questo caso, la deviazione di frequenza è relativamente piccola rispetto alla frequenza del segnale modulante.
Di conseguenza, il segnale genera un numero limitato di bande laterali significative e occupa una larghezza di banda ridotta. Questo rende la NBFM particolarmente adatta ai sistemi in cui è necessario ottimizzare l’uso dello spettro radio.
La FM a banda stretta è comunemente utilizzata nelle comunicazioni vocali, come nei sistemi radio bidirezionali, nelle radio portatili e nelle comunicazioni di servizio.
Modulazione di frequenza a banda larga (WBFM)
La FM a banda larga (Wideband Frequency Modulation, WBFM) si verifica quando:
β > 1
In questo caso, la deviazione di frequenza è elevata, con conseguente generazione di numerose bande laterali significative.
Il segnale occupa una larghezza di banda maggiore, ma offre prestazioni superiori in termini di qualità del segnale e resistenza al rumore. Per questo motivo, la WBFM è preferita nelle applicazioni che richiedono elevata fedeltà.
Un esempio tipico è rappresentato dalla radiodiffusione FM ad alta qualità, dove l’obiettivo principale è ottenere una trasmissione audio chiara e fedele.
La distinzione tra NBFM e WBFM evidenzia come l’indice di modulazione influisca direttamente sul compromesso tra qualità della trasmissione e occupazione di banda. Un valore più alto di β migliora la qualità del segnale trasmesso, ma richiede una maggiore larghezza di banda.
Larghezza di banda
Un altro parametro essenziale è la larghezza di banda occupata dal segnale FM.
A differenza della modulazione di ampiezza, la FM richiede una banda relativamente ampia. Una stima pratica della banda necessaria può essere ottenuta tramite la regola di Carson:
B ≈ 2 (Δf + fm)
Questa relazione mostra chiaramente come la banda dipenda sia dalla deviazione di frequenza sia dalla frequenza massima del segnale modulante.
Relazione tra i parametri
Tutti i parametri della modulazione di frequenza sono strettamente collegati. La frequenza portante definisce il riferimento centrale, la frequenza modulante determina la rapidità delle variazioni, la deviazione di frequenza stabilisce l’entità dello spostamento della portante e l’indice di modulazione descrive il comportamento complessivo del segnale FM.
L’equilibrio tra questi parametri è fondamentale per garantire una trasmissione efficiente, stabile e resistente alle interferenze.
Vantaggi della modulazione di frequenza
La modulazione di frequenza (FM) offre numerosi vantaggi che ne hanno favorito l’ampia diffusione nei sistemi di telecomunicazione, in particolare nelle trasmissioni radiofoniche ad alta qualità.
Uno dei principali vantaggi è che l’ampiezza del segnale modulato rimane costante. Poiché l’informazione è codificata nelle variazioni di frequenza e non di ampiezza, il segnale risulta meno vulnerabile ai disturbi che alterano l’ampiezza dell’onda.
Un altro importante vantaggio è la maggiore immunità al rumore rispetto alla modulazione di ampiezza. Molti disturbi elettromagnetici influenzano soprattutto l’ampiezza del segnale; di conseguenza, la FM garantisce un rapporto segnale/rumore più elevato e una migliore qualità del segnale ricevuto.
La qualità può essere ulteriormente migliorata aumentando la deviazione di frequenza, che consente una trasmissione più fedele del segnale informativo.
La FM consente inoltre di ridurre le interferenze tra canali adiacenti, specialmente grazie all’impiego di opportune bande di guardia tra le frequenze assegnate.
Dal punto di vista dell’efficienza, la FM presenta il vantaggio di non richiedere necessariamente amplificatori lineari nel trasmettitore, permettendo l’impiego di sistemi di amplificazione più efficienti dal punto di vista energetico.
Infine, la modulazione di frequenza è ideale per applicazioni che richiedono alta fedeltà audio, come la radiodiffusione musicale.
Svantaggi della modulazione di frequenza
Nonostante i numerosi vantaggi, la modulazione di frequenza presenta anche alcuni limiti tecnici ed economici.
Uno dei principali svantaggi è la maggiore larghezza di banda richiesta. Rispetto alla modulazione AM, la FM occupa una porzione di spettro molto più ampia. Nella radiodiffusione FM, ad esempio, ogni canale può richiedere una larghezza di banda di circa 200 kHz.
Un altro limite riguarda la complessità delle apparecchiature. I sistemi di trasmissione e ricezione FM sono generalmente più complessi rispetto a quelli AM, poiché richiedono circuiti di modulazione e demodulazione più sofisticati. Questo comporta costi di progettazione e realizzazione maggiori.
Dal punto di vista della copertura, la FM presenta una propagazione principalmente in linea di vista, soprattutto nelle applicazioni che operano a frequenze elevate. Per questo motivo, la sua area di copertura è generalmente più limitata rispetto ai sistemi AM, che possono raggiungere distanze maggiori grazie a differenti modalità di propagazione.
Di conseguenza, per ottenere una buona ricezione è spesso necessario garantire un posizionamento adeguato delle antenne e condizioni favorevoli di propagazione tra trasmettitore e ricevitore.
In sintesi, la modulazione di frequenza rappresenta un compromesso tra qualità del segnale, resistenza al rumore e occupazione di banda: offre prestazioni elevate, ma richiede maggiore banda e infrastrutture più sofisticate.
Applicazioni della modulazione di frequenza
Grazie alla sua elevata immunità al rumore, all’ottima qualità del segnale trasmesso e alla capacità di garantire comunicazioni affidabili, la modulazione di frequenza (FM) trova impiego in numerosi settori delle telecomunicazioni e dell’elettronica moderna.
Le sue applicazioni spaziano dalla radiodiffusione ai sistemi radar, fino alle comunicazioni professionali e satellitari.
Radiodiffusione FM
L’applicazione più nota della modulazione di frequenza è senza dubbio la radiodiffusione FM, utilizzata per la trasmissione di programmi radiofonici ad alta qualità.
Nella radio FM, l’audio è modulato su una portante radio ad alta frequenza, consentendo una trasmissione con minori interferenze e migliore fedeltà sonora rispetto alla modulazione di ampiezza.
Per questo motivo, la radio FM è particolarmente adatta alla trasmissione di musica e contenuti audio ad alta qualità.
Comunicazioni radio bidirezionali
Le comunicazioni radio bidirezionali sono sistemi di trasmissione in cui due o più dispositivi possono sia trasmettere che ricevere informazioni. A differenza delle comunicazioni unidirezionali, come la radiodiffusione FM, nelle comunicazioni bidirezionali ogni terminale può alternare il ruolo di trasmettitore e ricevitore.
In pratica, si tratta di un sistema che consente un dialogo in tempo reale, simile a una conversazione telefonica, ma realizzato tramite onde radio.
Questo tipo di comunicazione è tipico dei sistemi in cui è necessario uno scambio continuo di informazioni tra gli utenti, ad esempio radio portatili utilizzate da forze dell’ordine e servizi di emergenza, comunicazioni militari, reti di sicurezza e protezione civile e comunicazioni industriali e logistiche
Dal punto di vista tecnico, molte comunicazioni radio bidirezionali utilizzano la modulazione di frequenza a banda stretta (NBFM), perché permette di ottenere una buona qualità del segnale vocale occupando una larghezza di banda ridotta. Questo è particolarmente importante nei sistemi professionali, dove lo spettro radio è limitato e deve essere condiviso tra molti utenti.
Un’altra caratteristica fondamentale è che queste comunicazioni possono essere organizzate in modalità:
-simplex, quando la trasmissione avviene in un solo senso per volta (gli utenti devono alternarsi manualmente)
-half-duplex, quando entrambi possono trasmettere e ricevere, ma non contemporaneamente
-full-duplex, quando trasmissione e ricezione avvengono simultaneamente (come nei telefoni)
La modulazione di frequenza è particolarmente adatta a questi sistemi perché garantisce robustezza al rumore e stabilità del segnale, qualità essenziali in ambienti operativi reali, spesso soggetti a interferenze elettromagnetiche.
Trasmissione audio e televisiva
La FM è stata storicamente utilizzata anche nella trasmissione audio associata ai segnali televisivi analogici.
Nei sistemi televisivi tradizionali, la qualità e la robustezza della modulazione di frequenza risultavano particolarmente vantaggiose per la trasmissione dell’audio.
Radar

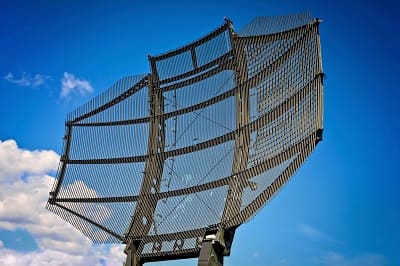

radar
Nei sistemi Radar, la modulazione di frequenza è impiegata per migliorare la capacità di rilevamento e misurazione.
In particolare, tecniche come la FM continua (FMCW) consentono di determinare con precisione distanza, velocità e posizione degli oggetti
Questa tecnologia è ampiamente utilizzata in ambito aerospaziale, automobilistico e industriale.
Comunicazioni satellitari
La modulazione di frequenza trova impiego anche in alcune applicazioni di comunicazione satellitare, specialmente nei sistemi analogici.
Grazie alla sua robustezza contro il rumore, la FM si è rivelata utile nelle trasmissioni su lunghe distanze attraverso collegamenti satellitari.
Strumentazione industriale e telemetria
Un’altra importante area di applicazione è quella della telemetria e della strumentazione industriale.
In questi contesti, la modulazione di frequenza viene utilizzata per trasmettere dati provenienti da sensori, strumenti di misura e sistemi di monitoraggio.
La resistenza alle interferenze rende la FM particolarmente adatta ad ambienti industriali caratterizzati da elevato rumore elettromagnetico.
Applicazioni moderne
Sebbene molti sistemi moderni utilizzino tecniche digitali più avanzate, la modulazione di frequenza continua a mantenere un ruolo importante in diversi settori.
Ancora oggi viene impiegata in sistemi wireless specializzati, apparecchiature industriali, sensori e numerose applicazioni radio professionali.
La sua combinazione di semplicità, affidabilità e qualità del segnale la rende una tecnica ancora estremamente rilevante nel panorama delle telecomunicazioni.
