La modulazione di ampiezza (AM, Amplitude Modulation) è una tecnica utilizzata per codificare informazioni variando l’ampiezza di un’onda portante, mentre ne viene mantenuta costante la frequenza. In questo modo, il segnale informativo (ad esempio audio o voce) è “impresso” su un’onda elettromagnetica ad alta frequenza, rendendo possibile la trasmissione su lunghe distanze.
Sebbene sia una delle prime forme di modulazione sviluppate nella storia delle telecomunicazioni, la AM è tuttora impiegata, soprattutto nelle trasmissioni radio a onde lunghe, medie e corte e in alcune comunicazioni aeronautiche punto-punto, dove la semplicità del sistema e la robustezza operativa risultano ancora vantaggiose.
Il primo segnale modulato in ampiezza fu trasmesso nel 1901 dall’ingegnere canadese Reginald Fessenden, che realizzò uno dei primi esperimenti di trasmissione della voce umana via radio. Il suo sistema utilizzava un trasmettitore a scintilla, in grado di generare onde elettromagnetiche mediante scariche elettriche ad alta tensione. All’interno del circuito venne inserito un microfono a carbone in serie con l’antenna.
Le onde sonore incidenti sul microfono ne variavano la resistenza elettrica, causando una modulazione diretta dell’intensità del segnale trasmesso. Nonostante la natura estremamente rudimentale del sistema e il forte rumore prodotto dalla scintilla, i segnali vocali risultavano comunque udibili a distanze di alcune centinaia di metri.
Con l’introduzione successiva dei generatori a onda sinusoidale continua, le trasmissioni radio divennero molto più stabili e affidabili. La modulazione di ampiezza si affermò così come uno dei primi standard per la radiodiffusione audio, aprendo la strada allo sviluppo delle moderne telecomunicazioni.

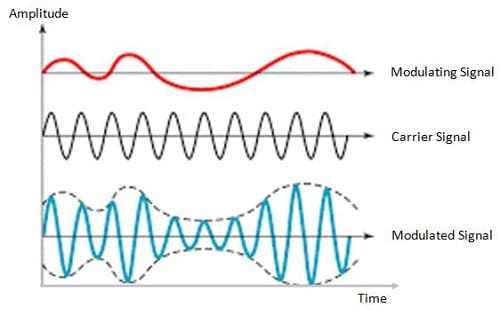

Segnale nella modulazione di ampiezza
Un’onda modulata in ampiezza (AM) è costituita da una portante a radiofrequenza, ovvero un’onda sinusoidale ad alta frequenza appartenente allo spettro delle radiofrequenze, e da un segnale modulante, tipicamente di frequenza molto più bassa (ad esempio audio), che contiene l’informazione da trasmettere.

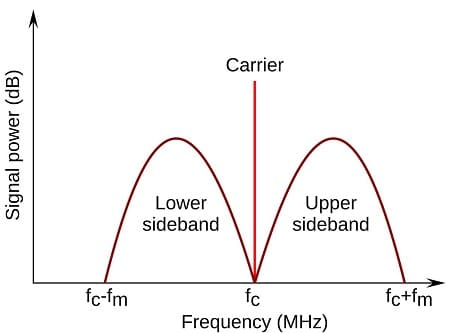

bande laterali nella modulazione di ampiezza
Il principio fondamentale della modulazione AM consiste nella moltiplicazione tra portante e modulante, che genera un segnale composto da una componente centrale (portante) e da due bande laterali contenenti l’informazione.
Segnali di base
La portante può essere descritta come:
c(t)=Ac sin(ωct+φ)
dove ωc=2πfc Ac è l’ampiezza e φ la fase iniziale. Per semplicità, spesso si pone Ac=1 e φ=0
Il segnale modulante (un tono singolo) è invece:
m(t)=Mcos(ωmt)
dove ωm=2πfm e M è l’ampiezza del segnale informativo.
Segnale modulato
Il segnale AM si ottiene come: y(t)=[A+m(t)]sin(ωct)
Sviluppando l’espressione si ottiene:
y(t)=Asin(ωct)+ AM/2 sin(ωc+ωm)t)+AM/2 sin(ωc−ωm)t)
componenti del segnale modulato
Da cui si identificano tre componenti:
-Portante: A sin(ωct)
-Banda laterale superiore (USB): ωc+ωm
-Banda laterale inferiore (LSB): ωc-ωm
Estensione al segnale audio reale
Nel caso reale, il segnale modulante non è un singolo tono ma una sovrapposizione di molte frequenze audio, che possono essere rappresentate come somma di sinusoidi. Questo significa che lo spettro AM contiene molte coppie di bande laterali, ciascuna associata a una componente del segnale audio.
Indice di modulazione
Un parametro fondamentale della modulazione di ampiezza (AM) è l’indice di modulazione, che descrive quanto varia l’ampiezza della portante quando viene modulata da un segnale informativo, come voce o musica.
In altre parole, esso fornisce una misura quantitativa dell’intensità della modulazione, cioè di quanto il segnale informativo “incide” sull’onda portante.
Significato fisico
In un sistema AM, la portante non modulata ha ampiezza costante. Quando viene applicato un segnale modulante, l’ampiezza della portante varia nel tempo seguendo l’andamento del segnale informativo.
L’indice di modulazione permette quindi di descrivere quanto profondamente la portante è modificata.
Espressione matematica
L’indice di modulazione AM è definito come:
m = Am/Ac
dove
-Am è l’ampiezza del segnale modulante
– Ac è l’ampiezza della portante
Interpretazione del valore di m

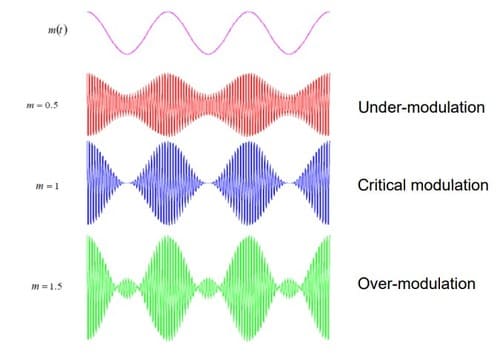

indice di modulazione
Il valore dell’indice di modulazione fornisce informazioni importanti sul comportamento del segnale:
-m = 0 → nessuna modulazione, è trasmessa solo la portante
-0 < m < 1 → modulazione corretta, segnale trasmesso senza distorsione
-m = 1 (100%) → modulazione massima utile, con massima variazione dell’ampiezza senza distorsione
-m > 1 → sovramodulazione, che provoca distorsione della forma d’onda e possibile interferenza tra canali
Significato ingegneristico
Il controllo dell’indice di modulazione è essenziale nei sistemi AM perché determina la qualità del segnale ricevuto, influenza l’efficienza di trasmissione ed evita fenomeni di distorsione e sovraccarico del segnale
In pratica, un valore vicino a m = 1 rappresenta la condizione ottimale nei sistemi AM analogici tradizionali.
Profondità di modulazione AM
La profondità di modulazione in AM indica quanto il segnale portante viene modificato dal segnale informativo in un sistema di modulazione di ampiezza. In termini semplici, rappresenta l’intensità della modulazione espressa in percentuale, rendendo più immediata la comprensione del grado di variazione del segnale.
Significato fisico
In assenza di modulazione, la portante mantiene un’ampiezza costante nel tempo. Quando viene applicato un segnale modulante (come voce o musica), l’ampiezza della portante varia seguendo l’andamento del segnale informativo, generando un inviluppo che ne riproduce la forma.
La profondità di modulazione descrive quindi l’ampiezza relativa di queste variazioni rispetto alla portante non modulata.
Relazione con l’indice di modulazione
La profondità di modulazione è direttamente collegata all’indice m di modulazione di ampiezza. In particolare, essa rappresenta lo stesso concetto espresso in forma percentuale. Pertanto se il valore di m è 0.5 si ha il 50% di modulazione mentre se m = 1 si verifica il 100% di modulazione.
Il valore della profondità di modulazione è fondamentale per la qualità del segnale:
-0% (m = 0) → nessuna modulazione, solo portante
-0% – 100% → funzionamento corretto, segnale fedele e senza distorsioni
-100% (m = 1) → condizione ottimale, massima escursione dell’inviluppo senza distorsione
> 100% (m > 1) → sovramodulazione, che provoca distorsione dell’inviluppo e interferenze tra segnali
Considerazioni pratiche
Una corretta profondità di modulazione è essenziale perché garantisce chiarezza del segnale ricevuto, evita fenomeni di distorsione e clipping dell’inviluppo, ottimizza l’efficienza della trasmissione e migliora la comprensibilità del segnale audio
In generale, nei sistemi AM analogici, il valore ideale è prossimo al 100%, senza superarlo.
Indice di modulazione e larghezza di banda
L’indice di modulazione AM non influisce direttamente sulla larghezza di banda teorica del segnale, ma incide principalmente sulla qualità del segnale e sulla presenza di distorsioni.
Larghezza di banda in AM
In condizioni ideali di funzionamento, la larghezza di banda di un segnale AM dipende esclusivamente dal segnale modulante (voce, musica o altro segnale informativo).
La regola fondamentale è: B = 2 fmax
Dove fmax è la massima frequenza contenuta nel segnale modulante
Questo significa che la modulazione AM occupa una banda pari al doppio della banda del segnale informativo, indipendentemente dall’indice di modulazione.
Ruolo dell’indice di modulazione
L’indice di modulazione m influenza principalmente la profondità della variazione dell’inviluppo, l’efficienza di utilizzo della potenza e la qualità del segnale ricevuto
Quando 0 < m ≤ 1 (0–100%), il sistema opera in condizioni lineari le bande laterali rimangono confinate, lo spettro rimane ben definito e stabile e non si generano componenti spettrali aggiuntive
Sovramodulazione e effetto sulla banda
Quando m > 1, si verifica la sovramodulazione, che introduce non linearità nel segnale.
In questo caso l’inviluppo è distorto, si generano componenti spettrali indesiderate, lo spettro si “allarga” oltre la banda teorica e aumenta il rischio di interferenza con canali adiacenti
Quindi, l’aumento della banda non è dovuto alla modulazione in sé, ma alla distorsione del segnale.
Caso di modulazione debole
Se l’indice di modulazione è molto basso il segnale risulta poco intenso, la potenza utile trasmessa diminuisce ma la larghezza di banda rimane invariata
In questo caso non si riduce la banda occupata, ma si ha solo una minore efficienza energetica del sistema.
Pertanto l’indice di modulazione non determina la larghezza di banda in condizioni ideali, ma è fondamentale per garantire che il segnale rimanga lineare, efficiente e privo di distorsioni, evitando l’espansione spettrale tipica della sovramodulazione
Indice di modulazione nei trasmettitori in modulazione di ampiezza
Nei trasmettitori AM, l’indice di modulazione indica quanto il segnale portante viene variato dal segnale informativo (voce, musica o altri segnali audio). Esso è determinato dal rapporto tra l’ampiezza del segnale modulante e quella della portante.
Un valore corretto dell’indice di modulazione è essenziale per garantire una trasmissione efficiente e priva di distorsioni. Per questo motivo, i trasmettitori AM sono progettati con sistemi di controllo del livello audio (AGC o limitatori), che impediscono al segnale modulante di superare livelli critici, mantenendo l’indice di modulazione entro limiti sicuri.
Indice di modulazione nei ricevitori in modulazione di ampiezza
Nei ricevitori AM, l’indice di modulazione non è generato, ma influenza direttamente la qualità della demodulazione del segnale ricevuto.
Il ricevitore deve infatti estrarre l’informazione contenuta nell’inviluppo del segnale AM, e la qualità del risultato dipende fortemente dal livello di modulazione trasmesso.
Con modulazione corretta (m ≤ 1), l’inviluppo è ben definito e il ricevitore può ricostruire un segnale audio chiaro e fedele. Se la modulazione è troppo bassa, il segnale demodulato risulta debole e poco nitido, con scarso rapporto segnale/rumore.
Con sovramodulazione (m > 1), l’inviluppo risulta distorto, e il ricevitore produce un audio aspro, deformato o non intelligibile.
I sistemi AM, sia in trasmissione che in ricezione, sono ottimizzati per operare con un indice di modulazione vicino al 100% ma non superiore, condizione che garantisce il miglior compromesso tra efficienza energetica, qualità del segnale e assenza di distorsioni.
Verifica del livello di modulazione AM
La verifica del livello di modulazione AM consiste nel controllare che il segnale trasmesso sia correttamente modulato, evitando condizioni di sottomodulazione o sovramodulazione. Questo controllo è fondamentale perché un segnale non ottimale può compromettere sia la qualità audio sia la compatibilità con i canali radio adiacenti.
Un segnale troppo debole risulta infatti poco udibile e inefficiente, mentre un segnale troppo forte può generare distorsione e interferenze nello spettro radio.
Misura con oscilloscopio
Uno dei metodi più utilizzati per la verifica del livello di modulazione è l’uso di un oscilloscopio.

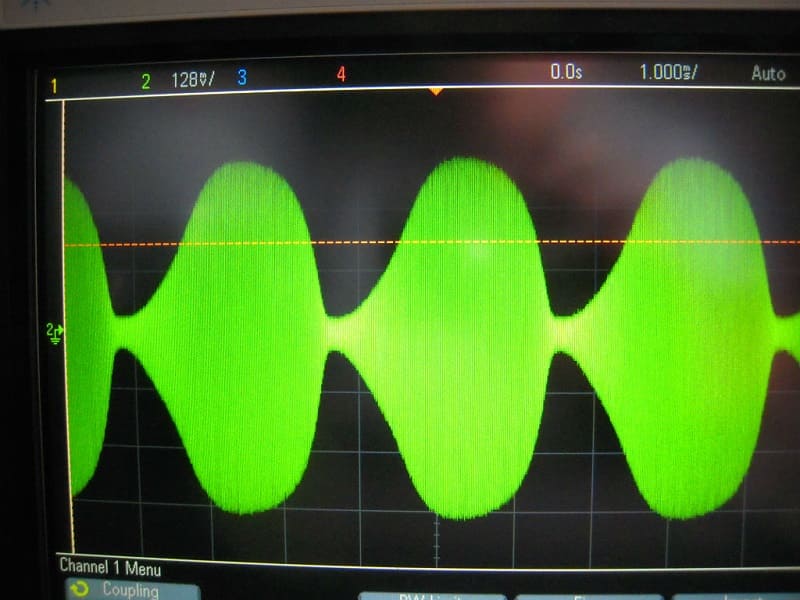

Sul display viene visualizzato il segnale AM nel dominio del tempo, permettendo di osservare direttamente l’inviluppo del segnale. Analizzando i valori massimo e minimo dell’inviluppo è possibile stimare l’indice di modulazione, verificando se il segnale si avvicina al 100% di modulazione o se lo supera.
Strumenti di controllo nei trasmettitori
Nei trasmettitori AM vengono spesso utilizzati misuratori di modulazione e circuiti di monitoraggio automatico. Questi sistemi hanno il compito di mantenere l’indice di modulazione entro limiti sicuri, evitare picchi eccessivi del segnale audio e prevenire sovramodulazione e distorsione
In molti sistemi moderni sono presenti anche limitatori e controlli automatici di guadagno (AGC), che stabilizzano il livello del segnale.
Errori comuni nella gestione della modulazione
Uno degli errori più frequenti è la sottomodulazione, cioè un indice di modulazione troppo basso. In questo caso il segnale risulta debole, la qualità percepita diminuisce e si riduce l’efficienza della trasmissione
Un altro errore critico è la sovramodulazione (m > 1), che provoca distorsione dell’inviluppo, perdita di intelligibilità del segnale audio e possibile interferenza con canali radio vicini
Un’ulteriore problematica è l’eccessiva dipendenza dai sistemi automatici di controllo, che, se non correttamente calibrati, possono comunque permettere condizioni di distorsione.
Infine, la mancata verifica periodica del livello di modulazione può portare a variazioni indesiderate dovute a cambiamenti del segnale audio o delle condizioni operative del trasmettitore.
Il controllo del livello di modulazione è essenziale per garantire che il segnale AM sia stabile, efficiente e privo di distorsioni, mantenendo l’indice di modulazione entro valori prossimi al 100% senza superarlo.
Vantaggi della modulazione di ampiezza
La modulazione di ampiezza (AM) presenta diversi vantaggi che ne hanno favorito l’utilizzo storico nelle telecomunicazioni, soprattutto nelle trasmissioni radiofoniche.
Semplicità e basso costo
Uno dei principali vantaggi della AM è la semplicità dei circuiti. Sia i trasmettitori che i ricevitori possono essere realizzati con architetture relativamente semplici, il che comporta un basso costo di realizzazione, facilità di manutenzione e elevata affidabilità dei sistemi base
Anche la demodulazione è semplice, spesso realizzata tramite un rivelatore a inviluppo con pochi componenti elettronici.
Propagazione su lunghe distanze
Le onde AM, soprattutto nelle basse e medie frequenze, possono propagarsi su lunghe distanze grazie alla combinazione di onda di superficie e riflessione e rifrazione ionosferica (in determinate condizioni)
Questo permette una copertura geografica molto ampia, motivo per cui la AM è stata storicamente utilizzata per la radiodiffusione a lungo raggio.
Svantaggi della modulazione di ampiezza
Nonostante la sua semplicità, la modulazione AM presenta diversi limiti significativi che ne riducono l’efficienza rispetto a tecniche più moderne come la FM.
Elevata sensibilità al rumore
La AM è fortemente sensibile ai disturbi elettromagnetici, poiché l’informazione è contenuta proprio nell’ampiezza del segnale, che può essere facilmente alterata da rumore atmosferico, interferenze elettriche e disturbi industriali
Questo comporta una riduzione della qualità audio e difficoltà nella separazione tra segnale utile e rumore.
Bassa efficienza energetica
La modulazione AM è poco efficiente dal punto di vista energetico, poiché una parte significativa della potenza è trasportata dalla portante e solo le bande laterali contengono informazione utile
Di conseguenza, gran parte dell’energia trasmessa non contribuisce direttamente al contenuto informativo.
Inefficienza spettrale
La larghezza di banda occupata da un segnale AM è pari a:
B = 2fmax
Questo significa che la AM è meno efficiente nell’utilizzo dello spettro radio rispetto ad altre tecniche moderne.
Qualità del segnale
A causa della sua sensibilità al rumore, la AM può presentare bassa qualità audio in ambienti disturbati, difficoltà nella ricezione in aree urbane o industriali e degradazione del segnale a lunga distanza in presenza di interferenze
Limiti in condizioni di debole segnale
Quando il segnale ricevuto è debole, la demodulazione AM può diventare problematica, poiché il ricevitore deve estrarre l’inviluppo da un segnale facilmente mascherato dal rumore.
La modulazione di ampiezza è una tecnica semplice, economica e adatta alle trasmissioni a lunga distanza, ma presenta limiti importanti legati a efficienza energetica, immunità al rumore e utilizzo dello spettro, motivo per cui oggi è stata in gran parte sostituita da tecniche più evolute.
Applicazioni della modulazione di ampiezza
La modulazione di ampiezza (AM), nonostante sia una delle tecniche più antiche nelle telecomunicazioni, trova ancora oggi applicazione in diversi ambiti, soprattutto dove sono richieste semplicità, robustezza e comunicazioni a lunga distanza.
Comunicazioni aeronautiche
Una delle applicazioni più importanti della AM è nelle comunicazioni aeronautiche VHF (Very High Frequency).
In questo settore, la modulazione di ampiezza è utilizzata per comunicazioni terra–aria, comunicazioni aria–terra e comunicazioni tra aeromobili
La scelta della AM è legata alla sua caratteristica di permettere la ricezione simultanea di segnali multipli, facilitando la gestione del traffico radio e migliorando la sicurezza operativa.
Radiodiffusione AM
La modulazione di ampiezza è ancora utilizzata nella radiodiffusione tradizionale, in particolare nelle bande a onde lunghe (LW), onde medie (MW), onde corte (SW)
Queste frequenze permettono la propagazione su lunghe distanze, soprattutto grazie alla riflessione ionosferica, rendendo possibile la copertura di vaste aree geografiche.
Comunicazioni a banda laterale singola (SSB)
Una variante più efficiente della AM è la Single Side Band (SSB), utilizzata nei collegamenti radio ad alta frequenza (HF).
In questo caso è trasmessa solo una banda laterale e la portante è soppressa o ridotta
Questo consente una maggiore efficienza energetica, la riduzione della larghezza di banda e un miglior utilizzo dello spettro radio
Modulazioni derivate (QAM)
La modulazione di ampiezza in quadratura (QAM) non è una AM pura, ma una sua evoluzione.
Essa combina due portanti sfasate di 90° e modulazione simultanea di ampiezza su entrambe
La QAM è ampiamente utilizzata nei sistemi moderni di comunicazione digitale, tra cui reti cellulari, trasmissioni digitali terrestri e satellitari e sistemi broadband
Pertanto la modulazione di ampiezza e le sue varianti evolute trovano applicazione sia nei sistemi tradizionali analogici, sia nelle moderne telecomunicazioni digitali, grazie alla loro versatilità e alla possibilità di adattarsi a diversi requisiti di banda, potenza e distanza.
