I fotorivelatori sono dispositivi elettronici in grado di rilevare la luce e convertirla in un segnale elettrico misurabile, come una corrente o una tensione. Rappresentano un importante anello di congiunzione tra il mondo dell’ottica e quello dell’elettronica, poiché permettono di trasformare un’informazione trasportata dalla radiazione luminosa in un segnale che può essere elaborato, trasmesso o memorizzato.
Il loro funzionamento si basa sull’interazione tra la luce e un materiale sensibile alla radiazione. Quando sono assorbiti i fotoni, possono produrre variazioni nelle proprietà elettriche del dispositivo, generando un segnale proporzionale, entro determinati limiti, alla radiazione ricevuta. A seconda della tecnologia impiegata, il fotorivelatore può essere progettato per rilevare la luce visibile, la radiazione ultravioletta, l’infrarosso o altre regioni dello spettro elettromagnetico.
I fotorivelatori sono essenziali in numerosi ambiti e sono utilizzati nei sistemi a fibra ottica per le telecomunicazioni, nel controllo dei processi industriali, nel monitoraggio ambientale, nella strumentazione scientifica, nei sistemi di sicurezza e in applicazioni mediche e aerospaziali.
Le origini dei fotorivelatori
Le origini dei fotorivelatori affondano le radici nel XIX secolo, quando gli scienziati iniziarono a studiare in modo sistematico le relazioni tra luce ed elettricità. Queste ricerche avrebbero posto le basi per lo sviluppo di dispositivi capaci di trasformare la radiazione luminosa in un segnale misurabile.
Il primo passo fondamentale risale al 1839, anno in cui il fisico francese Alexandre Edmond Becquerel osservò l’effetto fotovoltaico. Durante esperimenti con elettrodi metallici immersi in una soluzione conduttrice, constatò che l’esposizione alla luce poteva generare una debole corrente elettrica. Sebbene si trattasse di un fenomeno elettrochimico, questa scoperta dimostrò che la luce poteva produrre effetti elettrici sfruttabili.
Nel 1873, l’ingegnere britannico Willoughby Smith scoprì la fotoconduttività del selenio, osservando che la sua conducibilità elettrica variava in funzione dell’illuminazione. Questa proprietà avrebbe favorito lo sviluppo dei primi dispositivi utilizzati per rilevare la luce.
Effetto fotoelettrico
Einstein
Un’altra tappa decisiva si verificò nel 1887, quando Heinrich Hertz osservò sperimentalmente l’effetto fotoelettrico esterno, legato all’emissione di elettroni da una superficie colpita dalla radiazione. Nel 1905, Albert Einstein ne fornì una spiegazione teorica introducendo l’idea che la luce fosse costituita da quanti di energia, successivamente chiamati fotoni. Questo contributo fu riconosciuto con il Premio Nobel per la fisica del 1921, assegnato per la spiegazione dell’effetto fotoelettrico.
Nel corso degli anni Venti e Trenta, i fototubi e i tubi fotomoltiplicatori ampliarono notevolmente le possibilità di rilevare la luce, anche quando era molto debole. Parallelamente, la ricerca sui semiconduttori condusse a nuovi dispositivi, tra cui i fotodiodi, destinati a diventare fondamentali nelle telecomunicazioni, nella strumentazione scientifica e nell’elettronica.
La scoperta della giunzione p-n del silicio, realizzata da Russell Ohl nel 1940, rappresentò un passaggio importante nello sviluppo della tecnologia dei semiconduttori. Da queste basi si sarebbe evoluta una nuova generazione di fotorivelatori, più compatti, veloci e adatti a un numero crescente di applicazioni.
Come funzionano i fotorivelatori
Il funzionamento dei fotorivelatori si basa sulla capacità di trasformare l’energia della radiazione luminosa in un segnale elettrico misurabile. Questo processo avviene attraverso l’interazione tra i fotoni e il materiale sensibile del dispositivo e, nella maggior parte dei fotorivelatori moderni, sfrutta le proprietà dei semiconduttori.
Sebbene esistano diverse tecnologie, il processo di rivelazione può essere descritto attraverso alcune fasi fondamentali: assorbimento della luce, generazione dei portatori di carica, raccolta delle cariche e formazione del segnale elettrico.
L’effetto fotoelettrico e l’assorbimento dei fotoni
funzionamento dei fotorivelatori
Il principio fisico alla base di molti fotorivelatori è l’effetto fotoelettrico, che descrive l’interazione tra la radiazione elettromagnetica e la materia. Quando la luce colpisce un materiale, i fotoni, ovvero i quanti di energia della radiazione elettromagnetica, possono essere assorbiti dagli elettroni.
Nei semiconduttori, questo fenomeno è generalmente associato all’effetto fotoelettrico interno. Gli elettroni si trovano normalmente nella banda di valenza, mentre la banda di conduzione rappresenta uno stato energetico nel quale possono contribuire al trasporto di carica.
Tra queste due bande si trova una regione energetica proibita, chiamata bandgap o intervallo di banda, indicata con Eg. L’energia di un fotone è espressa dalla relazione:
E = hν = hc/λ
dove h è la costante di Planck, ν la frequenza della radiazione, c la velocità della luce e λ la lunghezza d’onda.
Quando l’energia del fotone è sufficiente a superare il band gap, il fotone può essere assorbito e promuovere un elettrone dalla banda di valenza a quella di conduzione. Se l’energia è inferiore a quella richiesta, il fotone non può provocare questa transizione nel materiale, anche se possono esistere altri meccanismi di assorbimento a seconda della struttura del dispositivo.
Generazione delle coppie elettrone-lacuna
L’assorbimento di un fotone con energia sufficiente può produrre una coppia elettrone-lacuna.
L’elettrone promosso nella banda di conduzione diventa un portatore di carica negativa mobile. Nella banda di valenza rimane invece una posizione vuota, chiamata lacuna o buca, che si comporta come un portatore di carica positiva.
La formazione di queste coppie rappresenta il passaggio fondamentale attraverso cui l’energia luminosa può produrre una risposta elettrica nel semiconduttore. Tuttavia, la loro semplice generazione non è sufficiente: per ottenere un segnale utile, le cariche devono essere raccolte prima di ricombinarsi.
Separazione delle cariche e formazione del segnale elettrico

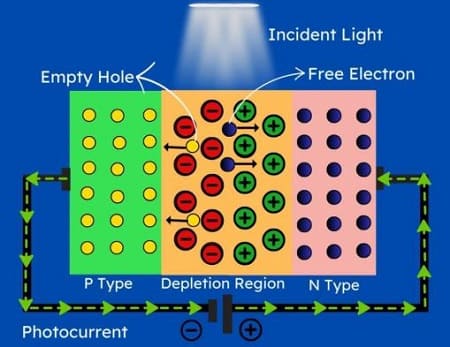

Nei fotodiodi, uno dei fotorivelatori più diffusi, la separazione e la raccolta delle cariche sono favorite dalla presenza di una giunzione P-N o di una struttura analoga. In prossimità della giunzione si forma una regione di svuotamento, caratterizzata da un campo elettrico interno.
Quando la luce genera coppie elettrone-lacuna nella regione di svuotamento o nelle sue vicinanze, il campo elettrico favorisce il movimento degli elettroni e delle lacune in direzioni opposte, indirizzandoli verso i rispettivi contatti elettrici. Il loro movimento produce una fotocorrente, cioè una corrente associata alla radiazione rilevata.
In condizioni appropriate, la fotocorrente aumenta con la quantità di luce assorbita e può quindi essere utilizzata per stimare l’intensità della radiazione incidente. Il segnale può essere successivamente convertito in una tensione, amplificato ed elaborato da circuiti elettronici.

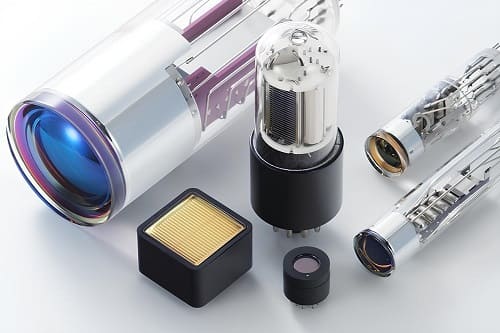

Principali tipi di fotorivelatori
I fotorivelatori possono essere classificati in base al materiale utilizzato, alla struttura del dispositivo e al meccanismo fisico attraverso cui la radiazione luminosa viene convertita in un segnale elettrico. Alcuni dispositivi sfruttano direttamente la generazione di portatori di carica nei semiconduttori, mentre altri utilizzano fenomeni di moltiplicazione elettronica o la trasformazione dell’energia luminosa in calore.
Fotodiodi PIN
principali tipi
I fotodiodi PIN sono tra i fotorivelatori a semiconduttore più diffusi. La loro struttura comprende una regione di tipo P e una di tipo N, separate da uno strato di materiale intrinseco, cioè non intenzionalmente drogato, indicato con la lettera I.
La presenza di questo strato amplia la regione attiva nella quale la luce può generare coppie elettrone-lacuna e favorisce la raccolta delle cariche. I fotodiodi PIN offrono generalmente buona velocità di risposta, bassa corrente buia e un’elevata linearità. Non possiedono un’amplificazione interna significativa: il guadagno fotoconduttivo è normalmente considerato pari a circa 1.
Sono impiegati nei ricevitori per telecomunicazioni in fibra ottica, nei lettori ottici, nella strumentazione scientifica e in numerosi sensori di luce.
Fotodiodi a valanga (APD)
I fotodiodi a valanga, o APD (Avalanche Photodiodes), sono progettati per ottenere un’amplificazione interna del segnale. Funzionano generalmente con una polarizzazione inversa elevata, prossima alla tensione di rottura, in modo da creare un intenso campo elettrico nella regione attiva.
Quando la luce genera portatori di carica, questi vengono accelerati dal campo elettrico e possono provocare, attraverso il fenomeno dell’ionizzazione per impatto, la liberazione di ulteriori portatori. Si innesca così un processo di moltiplicazione a valanga che aumenta la corrente prodotta dalla radiazione incidente.
Gli APD offrono una sensibilità superiore a quella dei fotodiodi PIN, ma richiedono un controllo più accurato della tensione e della temperatura e possono presentare un rumore maggiore. Il guadagno interno è spesso dell’ordine di 10–100, anche se varia in base alla tecnologia e alle condizioni operative.
Trovano applicazione nei ricevitori ottici ad alta sensibilità, nei sistemi LiDAR, nella telemetria laser e nella rilevazione di segnali luminosi deboli.
Tubi fotomoltiplicatori (PMT)
I tubi fotomoltiplicatori, indicati con la sigla PMT (Photomultiplier Tubes), sono fotorivelatori a vuoto caratterizzati da una sensibilità estremamente elevata.
Il dispositivo comprende un fotocatodo, che emette elettroni quando viene colpito dalla luce per effetto fotoelettrico esterno, e una serie di elettrodi chiamati dinodi. Gli elettroni emessi dal fotocatodo vengono accelerati verso i dinodi, dove provocano l’emissione di ulteriori elettroni. La successione di questi urti produce una moltiplicazione elettronica a cascata.
I PMT possono raggiungere guadagni molto elevati, spesso compresi tra 10⁶ e 10⁷, e sono capaci di rilevare anche segnali luminosi estremamente deboli, fino alla singola-fotone in condizioni appropriate.
Sono utilizzati in apparecchiature mediche, come PET e gammacamere, nei rivelatori a scintillazione per la fisica delle particelle, nella spettroscopia e in alcune applicazioni astronomiche. Rispetto ai semiconduttori, presentano però una struttura più delicata e richiedono generalmente alte tensioni di alimentazione.
Fotorivelatori termici
I fotorivelatori termici rilevano la radiazione attraverso il riscaldamento prodotto dall’assorbimento della luce, anziché basarsi direttamente sulla generazione di coppie elettrone-lacuna.
Tra i principali esempi troviamo:
-Bolometri: misurano la variazione di temperatura attraverso una variazione della resistenza elettrica di un materiale sensibile.
-Sensori piroelettrici: producono una variazione di carica elettrica o una tensione quando cambia la temperatura del materiale.
-Termopile: utilizzano più elementi termoelettrici per convertire il riscaldamento prodotto dalla radiazione in un segnale elettrico.
Questi dispositivi possono offrire una risposta spettrale molto ampia, perché il meccanismo di rilevazione dipende principalmente dall’energia assorbita e non esclusivamente dall’energia dei fotoni. Tuttavia, sono generalmente più lenti dei fotorivelatori quantici, poiché la risposta dipende dai processi termici.
I fotorivelatori termici trovano impiego nelle termocamere, nei sensori a infrarossi, nella misura della potenza ottica e nel monitoraggio della radiazione termica. I sensori PIR, utilizzati per esempio negli antifurti, appartengono alla famiglia dei sensori piroelettrici e sono progettati soprattutto per rilevare variazioni della radiazione infrarossa emessa dagli oggetti in movimento.
Parametri chiave dei fotorivelatori
Le prestazioni di un fotorivelatore possono essere descritte attraverso diversi parametri caratteristici, che permettono di valutarne l’efficienza, la sensibilità, la velocità di risposta e la capacità di operare in specifiche regioni dello spettro elettromagnetico.
Efficienza quantica
L’efficienza quantica (QE) indica la frazione dei fotoni incidenti che produce portatori di carica effettivamente raccolti dal dispositivo. È una grandezza adimensionale, compresa tra 0 e 1, spesso espressa in percentuale. Un’efficienza quantica dell’80%, per esempio, significa che in condizioni ideali circa 80 fotoni ogni 100 incidenti contribuiscono alla generazione di portatori di carica raccolti.
La QE dipende dalla lunghezza d’onda della radiazione, dal materiale semiconduttore e dalla struttura del dispositivo. Anche la presenza di rivestimenti antiriflesso può aumentarne il valore, riducendo la quantità di luce riflessa sulla superficie.
Responsività
La responsività (R) misura la capacità del fotorivelatore di trasformare la potenza ottica incidente in un segnale elettrico. Per un dispositivo che produce una fotocorrente, è definita dal rapporto:
R = Iph / Popt
ed è espressa in ampere per watt (A/W).
La responsività è legata all’efficienza quantica e alla lunghezza d’onda della luce. In condizioni ideali può essere espressa come R = ηqλ/(hc), dove η è l’efficienza quantica, q la carica dell’elettrone, λ la lunghezza d’onda, h la costante di Planck e c la velocità della luce. Per questo motivo la responsività può variare sensibilmente lungo l’intervallo spettrale di funzionamento.
Intervallo spettrale
L’intervallo spettrale rappresenta la gamma di lunghezze d’onda entro cui il fotorivelatore presenta una risposta utile. I suoi limiti dipendono soprattutto dalle proprietà del materiale e dalla struttura del dispositivo.
A lunghezze d’onda molto corte, l’assorbimento della radiazione può avvenire molto vicino alla superficie, rendendo più difficile la raccolta efficiente dei portatori. Al contrario, quando l’energia del fotone diventa inferiore alla band gap del materiale, il fotone non possiede energia sufficiente per generare una coppia elettrone-lacuna.
Il silicio (Si) è ampiamente utilizzato nel visibile e nel vicino infrarosso, con una risposta che può estendersi indicativamente da circa 400 a 1100 nm. I dispositivi basati su InGaAs (arseniuro di indio e gallio) sono invece particolarmente adatti al vicino infrarosso e possono arrivare tipicamente fino a circa 1700 nm.
Tempo di risposta
Il tempo di risposta descrive la rapidità con cui il fotorivelatore reagisce a una variazione dell’intensità luminosa. Uno dei parametri utilizzati per caratterizzarlo è il tempo di salita (rise time), cioè il tempo necessario affinché il segnale passi, convenzionalmente, dal 10% al 90% del valore finale.
La velocità dipende da diversi fattori, tra cui la capacità elettrica della giunzione, il tempo necessario ai portatori di carica per attraversare la regione attiva e il circuito elettronico collegato al dispositivo. Nei fotorivelatori destinati alle telecomunicazioni in fibra ottica, tempi di risposta estremamente brevi, anche dell’ordine dei picosecondi, sono fondamentali per consentire la trasmissione di dati ad alta velocità.
Rapporto segnale-rumore
Il rapporto segnale-rumore (SNR, Signal-to-Noise Ratio) confronta il segnale utile prodotto dalla radiazione luminosa con le fluttuazioni indesiderate che ne limitano la misura. Un SNR elevato indica che il segnale può essere distinto più facilmente dal rumore di fondo.
Tra le principali sorgenti di rumore vi sono il rumore termico, o rumore di Johnson-Nyquist, e il rumore shot, associato alla natura discreta della corrente elettrica. Anche la corrente buia (dark current), cioè la corrente presente nel dispositivo in assenza di illuminazione, può contribuire al rumore e ridurre la capacità di rilevare segnali molto deboli.
Sensibilità e NEP
La sensibilità esprime la capacità di un fotorivelatore di rilevare segnali ottici molto deboli. Un parametro particolarmente importante per quantificarla è la NEP (Noise Equivalent Power), cioè la potenza ottica che produce un segnale equivalente al rumore del dispositivo, corrispondente convenzionalmente a un SNR pari a 1.
Di conseguenza, più basso è il valore della NEP, maggiore è la capacità del fotorivelatore di rilevare segnali ottici deboli. Questo parametro è particolarmente utile per confrontare dispositivi destinati ad applicazioni in cui la radiazione disponibile è molto bassa.

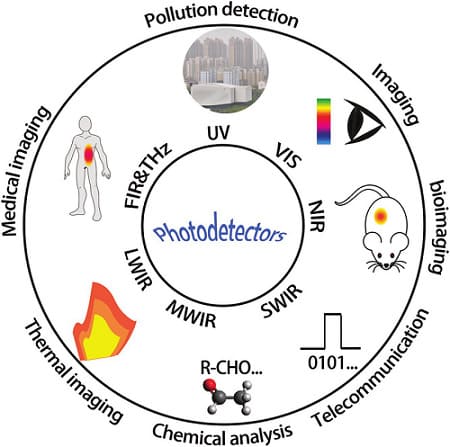

Applicazioni dei fotorivelatori
I fotorivelatori sono impiegati in numerosi ambiti tecnologici e scientifici, perché permettono di trasformare la radiazione luminosa in un segnale elettrico analizzabile. La scelta del dispositivo dipende dalla lunghezza d’onda da rilevare, dalla sensibilità richiesta, dalla velocità di risposta e dalle condizioni operative.
Telecomunicazioni e trasmissione dati
Una delle applicazioni più importanti riguarda le comunicazioni in fibra ottica. I fotorivelatori ricevono i segnali luminosi trasmessi attraverso la fibra e li convertono nuovamente in segnali elettrici. Fotodiodi PIN e fotodiodi a valanga (APD) sono particolarmente utilizzati nei ricevitori ottici grazie alla loro elevata velocità di risposta. I dispositivi basati su InGaAs sono adatti alle lunghezze d’onda comunemente impiegate nelle telecomunicazioni in fibra.
Strumentazione scientifica e astronomia
applicazioni dei fotorivelatori
Nei laboratori e negli strumenti di ricerca, i fotorivelatori consentono di misurare intensità luminosa, spettri e variazioni della radiazione. I tubi fotomoltiplicatori sono particolarmente utili quando occorre rilevare quantità estremamente piccole di luce, anche a livello di singoli fotoni. Per questo trovano impiego in esperimenti di fisica, sistemi di rilevazione della radiazione e strumenti astronomici.
Medicina e diagnostica
I fotorivelatori sono presenti in numerose apparecchiature mediche. Trovano utilizzo, per esempio, in sistemi di imaging medico, strumenti di analisi ottica e apparecchiature per la medicina nucleare, dove la radiazione viene convertita in luce da uno scintillatore e successivamente rilevata.
Sicurezza, automazione e controllo
Nel settore industriale, i fotorivelatori permettono di controllare presenza, posizione e movimento degli oggetti. Sono impiegati nelle barriere fotoelettriche, nei sistemi di conteggio, nei sensori per linee automatizzate e nei dispositivi di controllo della produzione. La loro rapidità consente di rilevare eventi luminosi o interruzioni di un fascio ottico in tempi molto brevi.
Telerilevamento e monitoraggio ambientale
La capacità di rilevare diverse regioni dello spettro elettromagnetico rende i fotorivelatori importanti anche nel telerilevamento. Sono utilizzati in strumenti terrestri, aerei e satellitari per analizzare la radiazione proveniente dalla superficie terrestre e dall’atmosfera. Le informazioni raccolte possono essere utilizzate per studiare vegetazione, nuvole, aerosol, qualità dell’aria e variazioni delle condizioni ambientali.
LiDAR e misure di distanza
Nei sistemi LiDAR (Light Detection and Ranging), un impulso laser è inviato verso un oggetto e la luce riflessa è rilevata per determinare la distanza. Fotorivelatori ad alta sensibilità permettono di misurare segnali anche molto deboli. La tecnologia trova applicazione nel rilevamento tridimensionale, nella topografia, nella robotica e nei sistemi avanzati di assistenza alla guida.
Elettronica di consumo
I fotorivelatori sono presenti anche in molti dispositivi di uso quotidiano. Sono utilizzati nei telecomandi a infrarossi, nei sensori di prossimità e di luminosità degli smartphone, nei sistemi automatici di illuminazione e in numerosi dispositivi elettronici. In queste applicazioni vengono privilegiati sensori compatti, economici e a basso consumo energetico.
Vantaggi e limiti dei fotorivelatori
I fotorivelatori offrono numerosi vantaggi che ne hanno favorito la diffusione in ambiti scientifici, industriali e tecnologici. Possono raggiungere elevata sensibilità, tempi di risposta molto brevi e buona efficienza nella conversione della luce in segnale elettrico. La disponibilità di materiali e tecnologie differenti permette di realizzare dispositivi capaci di operare in diverse regioni dello spettro elettromagnetico, dal visibile all’infrarosso e, in specifiche applicazioni, anche nell’ultravioletto. Le dimensioni ridotte di molti dispositivi ne facilitano l’integrazione in sistemi elettronici e strumenti portatili.
Le prestazioni sono tuttavia condizionate da alcuni limiti. La corrente buia e il rumore possono ridurre la capacità di rilevare segnali molto deboli, mentre la risposta spettrale dipende dal materiale utilizzato. Inoltre, aumentare la sensibilità può comportare compromessi con velocità di risposta, linearità, consumo energetico e costi. La scelta del fotorivelatore deve quindi essere effettuata in funzione delle specifiche esigenze dell’applicazione.
Prospettive future dei fotorivelatori
Lo sviluppo dei fotorivelatori è orientato verso dispositivi sempre più sensibili, veloci, compatti ed efficienti, capaci di rilevare segnali luminosi molto deboli con un consumo energetico ridotto. La ricerca sui nuovi materiali, compresi semiconduttori avanzati e materiali bidimensionali, potrebbe permettere di estendere la risposta a regioni dello spettro oggi difficili da rilevare e di migliorare le prestazioni dei dispositivi esistenti.
Un’altra direzione importante riguarda l’integrazione dei fotorivelatori con la fotonica integrata, l’elettronica e i sistemi di elaborazione dei dati, rendendo possibile realizzare sensori sempre più piccoli e sofisticati. Queste tecnologie potranno trovare applicazioni nelle comunicazioni ottiche, nel LiDAR, nell’imaging medico, nel monitoraggio ambientale e nella sensoristica avanzata. Particolarmente promettente è anche lo sviluppo di rivelatori per le tecnologie quantistiche, nei quali la capacità di rilevare singoli fotoni assume un’importanza fondamentale.
