La giunzione p-n è una struttura fondamentale dell’elettronica a semiconduttore, alla base di dispositivi come diodi, transistor, LED e celle fotovoltaiche. Si ottiene mettendo in contatto un semiconduttore di tipo p e uno di tipo n, opportunamente trattati per ottenere proprietà elettriche differenti.
Questa struttura consente di sfruttare e controllare il comportamento delle cariche elettriche, rendendo possibile la realizzazione di numerosi componenti elettronici.
La nascita della giunzione p-n è legata agli studi condotti negli anni Quaranta presso i Bell Laboratories, negli Stati Uniti. Il chimico e fisico Russell Ohl, impegnato nella purificazione dei cristalli di silicio destinati ai ricevitori radar, osservò che una particolare discontinuità nel materiale poteva produrre effetti elettrici inattesi. Le sue ricerche contribuirono a comprendere il ruolo delle giunzioni tra regioni di silicio con proprietà differenti e aprirono la strada allo sviluppo della moderna tecnologia dei semiconduttori.
Semiconduttori di tipo p e di tipo n
Un semiconduttore puro, come il silicio o il germanio, è detto intrinseco. A temperatura ambiente, la sua conducibilità elettrica è relativamente bassa, perché il numero di portatori di carica disponibili per il trasporto è limitato. Per modificarne le proprietà elettriche si ricorre al drogaggio, un processo che consiste nell’introdurre nel reticolo cristallino piccolissime quantità di atomi di altri elementi.
A seconda dell’impurità utilizzata, si ottengono semiconduttori di tipo n o di tipo p, caratterizzati da una diversa concentrazione di portatori di carica.
Semiconduttori di tipo n
semiconduttori di tipo n e di tipo p
Nel silicio di tipo n, la conduzione elettrica è dovuta principalmente agli elettroni liberi, che rappresentano i portatori maggioritari. Il silicio, i cui atomi possiedono quattro elettroni di valenza, viene drogato con elementi pentavalenti, come il fosforo (P) o l’arsenico (As), che ne possiedono cinque.
Quando un atomo di fosforo sostituisce un atomo di silicio nel reticolo cristallino, quattro dei suoi elettroni di valenza partecipano ai legami con gli atomi vicini. Il quinto elettrone è invece debolmente legato e può essere facilmente liberato, contribuendo alla conduzione elettrica. Gli elettroni sono quindi i portatori maggioritari, mentre le lacune sono i portatori minoritari.
Semiconduttori di tipo p
Nel silicio di tipo p, i portatori maggioritari sono invece le lacune, cioè regioni del reticolo in cui manca un elettrone e che si comportano, nel trasporto elettrico, come cariche positive. Il drogaggio avviene utilizzando elementi trivalenti, come il boro (B) o l’indio (In), che possiedono tre elettroni di valenza.
Quando un atomo di boro si inserisce nel reticolo del silicio, può formare soltanto tre legami covalenti completi con gli atomi vicini. La mancanza di un elettrone in uno dei legami genera una lacuna. Un elettrone proveniente da un atomo vicino può occupare questa lacuna, lasciandone a sua volta un’altra nel punto di origine. In questo modo, le lacune sembrano muoversi attraverso il cristallo, producendo un effetto equivalente al trasporto di cariche positive.
Le lacune sono dunque i portatori maggioritari, mentre gli elettroni sono i portatori minoritari.
Quando una regione di tipo p e una di tipo n vengono realizzate nello stesso cristallo semiconduttore, si crea una giunzione p-n. Il contatto tra le due regioni dà origine a fenomeni di diffusione e redistribuzione delle cariche, che saranno approfonditi nella sezione successiva.
Formazione della giunzione p-n
La formazione della giunzione p-n è un processo dinamico che avviene quando una regione di tipo p e una di tipo n vengono realizzate a contatto all’interno dello stesso cristallo semiconduttore. Il sistema evolve spontaneamente fino a raggiungere una condizione di equilibrio elettrico, attraverso una serie di fenomeni strettamente collegati.
Diffusione dei portatori
Prima della formazione della giunzione, la regione p presenta una maggiore concentrazione di lacune, mentre la regione n presenta una maggiore concentrazione di elettroni liberi. Quando le due regioni entrano in contatto, questa differenza di concentrazione provoca il fenomeno della diffusione.
Gli elettroni tendono quindi a diffondere dalla regione n verso la regione p, mentre le lacune si muovono nella direzione opposta, dalla regione p verso la regione n. Questo movimento è favorito dalla differenza di concentrazione dei portatori.
Ricombinazione e formazione della regione di svuotamento

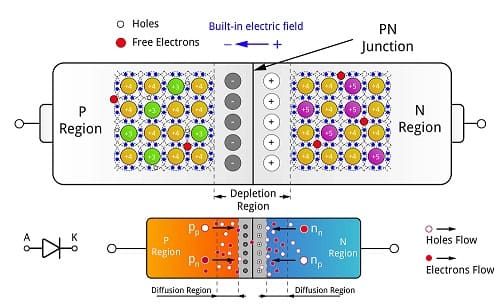

formazione della giunzione p-n
In prossimità della zona di contatto, elettroni e lacune possono incontrarsi e ricombinarsi. Un elettrone occupa una lacuna, riducendo così il numero di portatori mobili nella regione circostante la giunzione.
La ricombinazione modifica anche lo stato elettrico degli atomi droganti. Sul lato n, gli atomi donatori che hanno ceduto un elettrone diventano ioni positivi fissi nel reticolo. Sul lato p, gli atomi accettori che hanno catturato un elettrone diventano invece ioni negativi fissi.
Si forma così, in prossimità dell’interfaccia, una regione di svuotamento, o zona di deplezione, caratterizzata da una forte riduzione dei portatori mobili e dalla presenza delle cariche ioniche fisse.
Campo elettrico interno ed equilibrio
La separazione delle cariche positive sul lato n e negative sul lato p genera nella regione di svuotamento un campo elettrico interno, diretto dal lato n verso il lato p.
Questo campo elettrico si oppone alla diffusione iniziale dei portatori: tende infatti a spingere gli elettroni verso la regione n e le lacune verso la regione p. Con il procedere della diffusione, la regione di svuotamento si estende e il campo elettrico interno aumenta.
Si raggiunge infine una condizione di equilibrio, nella quale la corrente di diffusione è compensata dalla corrente dovuta al campo elettrico. In assenza di una tensione esterna, le due componenti si bilanciano e la corrente netta attraverso la giunzione è nulla.
La separazione delle cariche determina inoltre una barriera di potenziale, che ostacola l’ulteriore diffusione dei portatori maggioritari. Il suo valore dipende dal materiale, dal drogaggio e dalla temperatura; per una tipica giunzione al silicio può essere dell’ordine di 0.6-0.7 V a temperatura ambiente.
Polarizzazione diretta e inversa nella giunzione p-n
Quando una tensione esterna è applicata a una giunzione p-n, modifica l’equilibrio elettrico che si è formato nella regione di contatto. A seconda del modo in cui è collegata la batteria, la tensione può favorire o ostacolare il movimento dei portatori di carica. Si distinguono così la polarizzazione diretta e la polarizzazione inversa.
Polarizzazione diretta
La polarizzazione diretta si ottiene collegando il polo positivo della batteria alla regione di tipo p e il polo negativo alla regione di tipo n.
La tensione applicata spinge le lacune della regione p e gli elettroni della regione n verso la zona della giunzione. Questo movimento riduce l’effetto del campo elettrico interno e provoca una diminuzione dell’ampiezza della regione di svuotamento.
polarizzazione diretta e inversa
Di conseguenza, anche la barriera di potenziale si riduce, facilitando il passaggio dei portatori attraverso la giunzione. Aumentando la tensione applicata, la corrente cresce rapidamente, con un andamento approssimativamente esponenziale in una parte della caratteristica corrente-tensione del dispositivo.
Per una giunzione al silicio, il valore di circa 0,7 V viene spesso utilizzato come riferimento indicativo della caduta di tensione di un diodo in conduzione. Non rappresenta però una soglia precisa: la corrente inizia ad aumentare già a tensioni inferiori e il suo valore dipende dalle caratteristiche del dispositivo e dalle condizioni operative.
Polarizzazione inversa
La polarizzazione inversa si ottiene collegando il polo positivo della batteria alla regione di tipo n e il polo negativo alla regione di tipo p.
In questa configurazione, la tensione applicata allontana gli elettroni dalla regione n e le lacune dalla regione p rispetto alla zona di contatto. La regione di svuotamento si amplia e il campo elettrico interno viene rafforzato.
La barriera di potenziale diventa quindi più difficile da superare per i portatori maggioritari, ostacolando fortemente il passaggio della corrente. Tuttavia, la corrente non viene completamente annullata: rimane una piccola corrente inversa, dovuta principalmente ai portatori minoritari presenti nel semiconduttore e generati anche per effetto termico.
Se la tensione inversa raggiunge un valore sufficientemente elevato, il campo elettrico nella regione di svuotamento può provocare la rottura della giunzione, determinando un forte aumento della corrente. Questo fenomeno può essere sfruttato in modo controllato in particolari dispositivi, come i diodi Zener
La giunzione p-n come diodo
Grazie alla sua capacità di favorire il passaggio della corrente in un senso e ostacolarlo nel senso opposto, la giunzione p-n trova una delle sue applicazioni più importanti nel diodo. Il diodo è un dispositivo elettronico a semiconduttore costituito, nella sua forma più semplice, da una giunzione p-n, racchiusa in un contenitore protettivo e dotata di due terminali per il collegamento al circuito.
I due lati della giunzione assumono nomi specifici quando costituiscono i terminali del diodo:
- Anodo (A): corrisponde alla regione di tipo p.
- Catodo (K): corrisponde alla regione di tipo n.
Questa corrispondenza permette di comprendere immediatamente il comportamento del componente. Quando il potenziale dell’anodo è maggiore di quello del catodo, il diodo è polarizzato direttamente. La barriera di potenziale della giunzione si riduce e i portatori di carica possono attraversarla più facilmente. La corrente aumenta quindi rapidamente all’aumentare della tensione applicata.
Quando invece il potenziale del catodo è maggiore di quello dell’anodo, il diodo è polarizzato inversamente. La regione di svuotamento si amplia e il passaggio dei portatori maggioritari viene fortemente ostacolato. In condizioni normali circola soltanto una piccola corrente inversa, dovuta principalmente ai portatori minoritari.
Il comportamento del diodo può essere rappresentato attraverso la sua caratteristica corrente-tensione. In polarizzazione diretta, dopo una fase iniziale in cui la corrente rimane relativamente bassa, essa cresce rapidamente con l’aumentare della tensione. In polarizzazione inversa, invece, la corrente rimane molto piccola fino a quando non viene raggiunta la tensione di rottura, oltre la quale può verificarsi un forte aumento della corrente.
Questa proprietà di rettificazione consente al diodo di trasformare una corrente alternata in una corrente che scorre prevalentemente in un’unica direzione, rendendolo un componente fondamentale dei circuiti elettronici e degli alimentatori.
Applicazioni della giunzione p-n
- Diodi raddrizzatori
La funzione di rettificazione della corrente è l’applicazione più semplice della giunzione p-n. I diodi vengono utilizzati negli alimentatori e nei circuiti elettronici per consentire alla corrente di scorrere prevalentemente in una sola direzione.
- LED e diodi laser
Nelle giunzioni p-n realizzate con determinati materiali semiconduttori, la ricombinazione di elettroni e lacune può provocare l’emissione di fotoni. Questo principio è alla base dei LED e, con strutture più sofisticate, dei diodi laser.
- Celle fotovoltaiche
La giunzione p-n è fondamentale nelle celle solari. Quando la luce colpisce il semiconduttore, genera coppie elettrone-lacuna; il campo elettrico presente nella giunzione contribuisce a separarle, permettendo di ottenere una corrente elettrica.
- Fotodiodi
Nei fotodiodi la giunzione p-n viene utilizzata per convertire la radiazione luminosa in un segnale elettrico. Sono impiegati, per esempio, nei sensori ottici, nei sistemi di comunicazione e negli strumenti di misura.
- Diodi Zener
La rottura controllata della giunzione in polarizzazione inversa viene sfruttata nei diodi Zener per ottenere una tensione relativamente stabile. Questi dispositivi trovano applicazione nella stabilizzazione e nella protezione dei circuiti elettronici.
- Transistor e circuiti integrati
Le giunzioni p-n costituiscono anche gli elementi fondamentali di dispositivi più complessi. Il transistor bipolare, per esempio, contiene due giunzioni p-n e permette di amplificare e controllare i segnali elettrici. Milioni o miliardi di strutture semiconduttrici sono inoltre integrate nei moderni circuiti elettronici.
- Sensori e dispositivi optoelettronici
Le proprietà delle giunzioni p-n sono sfruttate anche in numerosi sensori di luce e dispositivi optoelettronici, nei quali energia elettrica e radiazione luminosa vengono convertite reciprocamente.
Vantaggi e limiti della giunzione p-n
La giunzione p-n presenta caratteristiche che ne hanno favorito l’impiego su larga scala nell’elettronica e nell’optoelettronica. Uno dei principali vantaggi è la possibilità di controllare il movimento delle cariche elettriche attraverso la polarizzazione, ottenendo dispositivi capaci di rettificare, modulare o convertire segnali ed energia.
Un ulteriore punto di forza è la semplicità della struttura. Una giunzione può essere realizzata su scala molto ridotta e integrata insieme ad altri componenti all’interno di un circuito, contribuendo alla miniaturizzazione dei dispositivi elettronici. I componenti basati su giunzioni p-n sono inoltre generalmente affidabili, veloci e caratterizzati da una lunga durata, con consumi contenuti in numerose applicazioni.
Esistono tuttavia anche alcuni limiti. Il comportamento della giunzione dipende dalla temperatura, che può modificare la concentrazione dei portatori e la corrente che attraversa il dispositivo. Nei dispositivi che conducono correnti elevate può inoltre essere necessario dissipare il calore prodotto, per evitare un aumento eccessivo della temperatura.
Un altro limite riguarda la tensione inversa: oltre determinati valori si può verificare la rottura della giunzione e un forte aumento della corrente, che può danneggiare il dispositivo se il fenomeno non è previsto o controllato.
Infine, le prestazioni dipendono fortemente dal materiale semiconduttore, dal drogaggio e dalla struttura della giunzione. Per questo motivo, la progettazione dei dispositivi moderni richiede un controllo estremamente preciso delle proprietà del materiale.
Prospettive future della giunzione p-n
La giunzione p-n continuerà a svolgere un ruolo importante nell’evoluzione dell’elettronica, anche se le sue applicazioni saranno sempre più integrate in strutture semiconduttrici complesse. La ricerca è orientata allo sviluppo di materiali e architetture capaci di migliorare l’efficienza, la velocità e la resistenza alle alte temperature, caratteristiche particolarmente importanti nell’elettronica di potenza e nei sistemi ad alta frequenza. Accanto al silicio, stanno assumendo crescente interesse materiali semiconduttori come il carburo di silicio (SiC) e il nitruro di gallio (GaN), che permettono di realizzare dispositivi efficienti anche in condizioni operative più impegnative.
Le giunzioni p-n continueranno inoltre a essere fondamentali nell’optoelettronica e nella conversione dell’energia, dalle celle fotovoltaiche ai sensori e alle sorgenti luminose. La possibilità di controllare con precisione la composizione e la struttura dei semiconduttori consentirà di progettare dispositivi sempre più piccoli e specializzati.
In prospettiva, l’evoluzione delle tecniche di fabbricazione e della microelettronica permetterà di integrare un numero crescente di componenti in spazi sempre più ridotti, migliorandone prestazioni e consumi. La giunzione p-n, pur essendo un principio studiato da decenni, rimane quindi una delle strutture fondamentali su cui costruire le tecnologie elettroniche del futuro.
