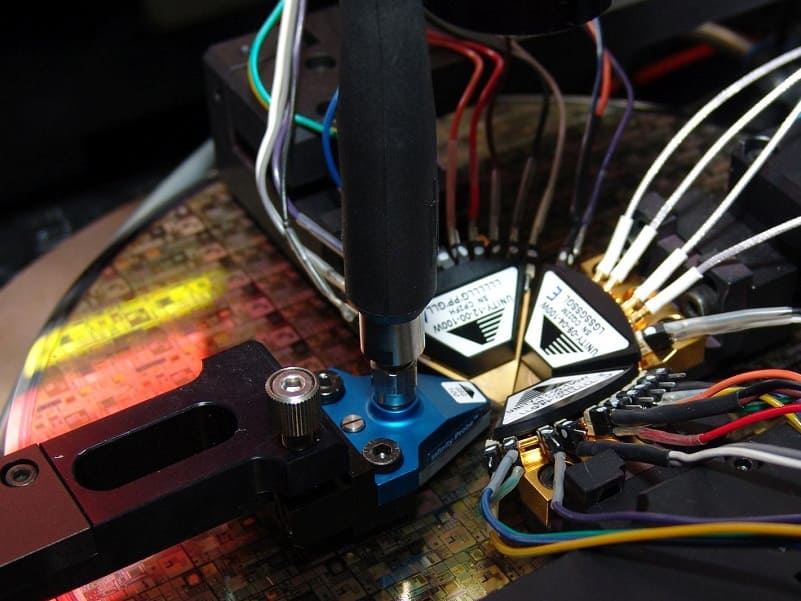

La fotonica del silicio è una tecnologia che integra componenti ottici ed elettronici sullo stesso chip, utilizzando la luce per trasmettere informazioni con velocità molto elevate. Al posto di affidarsi esclusivamente al movimento degli elettroni, come avviene nei tradizionali circuiti elettronici, la fotonica sfrutta i fotoni per trasferire dati attraverso sottilissime guide d’onda. Questa caratteristica la rende particolarmente interessante per le comunicazioni ad alta velocità e per i sistemi informatici che devono gestire quantità sempre maggiori di informazioni.
Uno degli elementi più importanti di questa tecnologia è il silicio, un materiale già alla base della moderna industria dei semiconduttori. La possibilità di realizzare dispositivi fotonici utilizzando processi produttivi compatibili, almeno in parte, con quelli impiegati per i circuiti integrati permette di sfruttare infrastrutture industriali altamente sviluppate e di integrare funzioni ottiche ed elettroniche su piattaforme di dimensioni molto ridotte.
Le prime ricerche sulla possibilità di utilizzare il silicio per realizzare dispositivi ottici risalgono agli anni Ottanta, quando iniziò a svilupparsi l’idea di combinare le proprietà della luce con le tecnologie dei semiconduttori. Nel corso dei decenni successivi, questa ricerca ha portato alla realizzazione di guide d’onda, modulatori, fotorivelatori e altri componenti ottici integrati.
Oggi la fotonica del silicio rappresenta una delle tecnologie più promettenti per affrontare le crescenti esigenze di larghezza di banda, velocità di trasmissione ed efficienza energetica. Le sue applicazioni spaziano dai data center alle telecomunicazioni, fino ai sistemi di calcolo ad alte prestazioni e alle nuove architetture dedicate all’intelligenza artificiale.
Come funziona la fotonica del silicio
Il funzionamento della fotonica del silicio si basa sulla trasformazione dei dati elettrici in segnali ottici, sulla loro trasmissione attraverso il chip e sulla successiva riconversione in segnali elettrici. Il processo coinvolge principalmente una sorgente luminosa, un modulatore, le guide d’onda e i fotorivelatori.
Generazione della luce
Il silicio non è un materiale efficiente per la generazione della luce laser. Per questo motivo, la sorgente luminosa è generalmente realizzata utilizzando materiali semiconduttori adatti all’emissione ottica, come il fosfuro di indio (InP), e può essere integrata sul chip, accoppiata ad esso o realizzata attraverso tecniche di integrazione ibrida. Il laser produce un fascio di luce, generalmente nell’infrarosso, che costituisce il supporto per la trasmissione dei dati.
Modulazione e codifica dei dati
Il fascio luminoso raggiunge quindi un modulatore ottico, che modifica alcune proprietà della luce, come la intensità o la fase, secondo le informazioni da trasmettere. In questo modo i dati elettrici sono convertiti in un segnale ottico, capace di rappresentare le informazioni digitali.
Trasmissione nelle guide d’onda
Il segnale luminoso è confinato all’interno di guide d’onda in silicio, strutture microscopiche progettate per guidare la luce attraverso il chip. Il silicio presenta infatti una buona trasparenza alle lunghezze d’onda dell’infrarosso utilizzate nella comunicazione ottica. Le guide d’onda permettono di indirizzare la luce verso differenti componenti del circuito fotonico.
Rilevamento del segnale
Quando il segnale raggiunge la destinazione, un fotorilevatore converte nuovamente la luce in un segnale elettrico. Per questa funzione si può utilizzare il germanio, integrato con il silicio. Il segnale elettrico ottenuto può quindi essere elaborato dai normali circuiti elettronici.
I principali componenti della fotonica del silicio

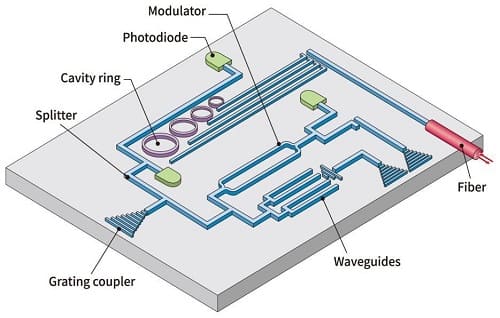

Un circuito di fotonica del silicio integra diversi componenti che permettono di generare, modulare, guidare, rilevare e indirizzare la luce. Tra questi, guide d’onda, modulatori, fotorivelatori e accoppiatori svolgono funzioni fondamentali.
Guide d’onda
Le guide d’onda possono essere considerate una sorta di “fili ottici” del chip: il loro compito è confinare e indirizzare la luce da un componente all’altro, limitando le perdite durante la propagazione.
Il loro funzionamento sfrutta il principio della riflessione interna totale. La luce viene confinata in una regione con indice di rifrazione maggiore, il core, circondata da un materiale con indice inferiore, il cladding. Nelle piattaforme fotoniche al silicio, il nucleo può essere costituito da silicio o, in specifiche tecnologie, da nitruro di silicio, mentre il rivestimento è spesso costituito da biossido di silicio.
L’elevato contrasto tra gli indici di rifrazione permette di realizzare guide d’onda molto piccole e di curvare la luce all’interno di spazi ridotti, favorendo la miniaturizzazione dei circuiti fotonici. Una delle difficoltà consiste però nelle perdite ottiche provocate dalle imperfezioni delle superfici, che possono causare la diffusione della luce (scattering).
Modulatori
I modulatori ottici imprimono le informazioni sul fascio luminoso prodotto dalla sorgente laser. Modificando caratteristiche come intensità o fase della luce, trasformano i dati elettrici in un segnale ottico.
modulatori ottici
Nel silicio, uno dei principali meccanismi utilizzati è l’effetto di dispersione dei portatori liberi (plasma-dispersion effect). La variazione della concentrazione di elettroni e lacune all’interno di una struttura semiconduttrice modifica le proprietà ottiche del materiale e permette di controllare la propagazione della luce.
Tra le configurazioni più importanti vi sono il modulatore Mach-Zehnder, nel quale la luce viene divisa in due percorsi e successivamente ricombinata sfruttando l’interferenza, e il modulatore ad anello risonante, che utilizza una struttura circolare capace di interagire selettivamente con determinate lunghezze d’onda.
I modulatori al silicio possono raggiungere elevate velocità di modulazione, ma devono essere progettati tenendo conto dei consumi energetici e della sensibilità alle variazioni di temperatura.
Fotorivelatori
I fotorivelatori svolgono la funzione opposta rispetto alla sorgente luminosa: convertono il segnale ottico in un segnale elettrico che può essere elaborato dai circuiti elettronici.
Il processo si basa sull’assorbimento dei fotoni da parte di un materiale semiconduttore. Quando un fotone possiede energia sufficiente, può generare una coppia elettrone-lacuna. Le cariche vengono quindi separate e raccolte, producendo una corrente elettrica correlata al segnale luminoso.

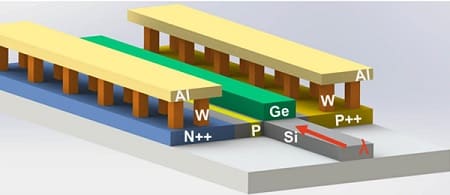

fotorilevatori al germanio
Il silicio presenta una scarsa capacità di assorbire la luce alle principali lunghezze d’onda utilizzate nelle telecomunicazioni ottiche, come 1310 e 1550 nanometri. Per questo motivo, nei circuiti fotonici al silicio vengono spesso utilizzati fotorilevatori basati sul germanio, che assorbe efficacemente la radiazione nel vicino infrarosso.
Tra le configurazioni impiegate si trovano i fotodiodi PIN e, in applicazioni specifiche, i fotodiodi a valanga (APD). Una delle difficoltà tecnologiche riguarda l’integrazione del germanio con il silicio, dovuta alle differenze tra le loro strutture cristalline.
Accoppiatori
Gli accoppiatori ottici permettono di collegare il circuito fotonico con l’esterno. La loro funzione principale è far entrare la luce proveniente da una fibra ottica o da una sorgente laser nel chip e, nel percorso inverso, consentire l’uscita della luce verso una fibra o un altro dispositivo.
Gli accoppiatori possono inoltre svolgere funzioni interne al circuito, come dividere, combinare o distribuire i segnali luminosi tra differenti guide d’onda. Sono quindi essenziali per collegare i singoli componenti e trasformare il chip fotonico in un sistema capace di comunicare con altri dispositivi.
Come si trasformano le informazioni mediante la luce
La trasmissione delle informazioni mediante la luce si basa sulla possibilità di codificare i dati modificando alcune proprietà di un’onda luminosa. Nella fotonica del silicio, un segnale elettrico contenente informazioni digitali viene trasformato in un segnale ottico, trasmesso attraverso una guida d’onda e successivamente riconvertito in un segnale elettrico.
Codifica e modulazione
Il processo inizia con un laser, che produce una radiazione luminosa stabile e continua. Un modulatore ottico modifica quindi una o più proprietà della luce in funzione dei dati da trasmettere.
Una delle tecniche più semplici è la modulazione On-Off Keying (OOK), nella quale la presenza o l’assenza di luce rappresenta rispettivamente due stati del segnale. Nei sistemi più avanzati, invece, l’informazione può essere codificata attraverso variazioni della fase, dell’intensità e della polarizzazione della luce. Queste tecniche permettono di trasmettere una quantità di dati molto maggiore rispetto alla semplice alternanza tra luce accesa e spenta.
Propagazione e multiplexing
Una volta modulato, il segnale luminoso viene guidato attraverso il circuito fotonico oppure trasferito a una fibra ottica. La struttura delle guide d’onda permette di confinare la luce e indirizzarla verso la destinazione prevista.
La capacità di trasmissione può essere ulteriormente aumentata utilizzando il Wavelength Division Multiplexing (WDM), o multiplazione a divisione di lunghezza d’onda. Questa tecnica consente di trasmettere simultaneamente più flussi di dati attraverso lo stesso canale ottico, assegnando a ciascuno una diversa lunghezza d’onda. In questo modo, un’unica fibra o guida d’onda può trasportare numerosi canali indipendenti.
Ricezione e riconversione
Quando il segnale luminoso raggiunge la destinazione, un fotorivelatore ne rileva l’intensità e le eventuali variazioni. Materiali come il germanio vengono utilizzati per convertire efficacemente la radiazione infrarossa in un segnale elettrico.
Il processo di conversione produce una corrente che viene successivamente elaborata dai circuiti elettronici. Attraverso questa sequenza — codifica, trasmissione ottica, rilevamento e riconversione — le informazioni possono viaggiare a velocità molto elevate, sfruttando i vantaggi della luce rispetto alla trasmissione esclusivamente elettrica.
Fotonica del silicio e microelettronica
La microelettronica utilizza circuiti integrati basati principalmente sul movimento degli elettroni attraverso transistor e interconnessioni metalliche. È una tecnologia estremamente efficace per eseguire operazioni logiche, elaborare dati e controllare i dispositivi. Tuttavia, quando aumenta enormemente la quantità di informazioni da trasferire, le interconnessioni elettriche possono diventare un collo di bottiglia, a causa delle perdite energetiche, della resistenza dei conduttori e dei limiti nella velocità di trasmissione.
La fotonica del silicio introduce quindi una componente ottica all’interno di sistemi basati sulla microelettronica. Invece di trasferire tutti i dati attraverso connessioni elettriche, alcune informazioni vengono convertite in segnali luminosi e trasmesse mediante guide d’onda. La luce permette di raggiungere elevate velocità di comunicazione e, soprattutto, di trasferire grandi quantità di dati con un consumo energetico potenzialmente inferiore nelle interconnessioni ad alta capacità.
L’integrazione tra le due tecnologie avviene attraverso circuiti elettronici e fotonici che lavorano insieme. L’elettronica controlla i laser, i modulatori e i fotorilevatori e continua a svolgere le operazioni di elaborazione dei dati, mentre la fotonica si occupa principalmente della loro trasmissione.
Uno dei principali vantaggi è la possibilità di realizzare sistemi fotonici integrati direttamente su chip o accanto ai chip elettronici, sfruttando in parte le tecnologie produttive sviluppate dall’industria dei semiconduttori.
Questa integrazione è particolarmente importante nei data center, nei supercomputer e nei sistemi per l’intelligenza artificiale, dove processori sempre più potenti devono scambiare enormi quantità di dati in tempi molto brevi.
Applicazioni della fotonica del silicio
Le caratteristiche della fotonica del silicio ne hanno favorito l’impiego in diversi settori nei quali è necessario trasferire rapidamente grandi quantità di dati. Le applicazioni più importanti riguardano oggi data center, telecomunicazioni e sistemi di calcolo, mentre altre, come i sensori fotonici e il calcolo ottico, sono in rapido sviluppo.
Fotonica del silicio nei data center
I data center devono trasferire enormi quantità di informazioni tra server, processori, memorie e dispositivi di rete. Le connessioni elettriche in rame diventano progressivamente meno efficienti all’aumentare della velocità e della distanza, rendendo particolarmente interessante l’utilizzo delle comunicazioni ottiche.
La fotonica del silicio permette di realizzare ricetrasmettitori ottici compatti e ad alta velocità, nei quali i dati vengono convertiti da segnali elettrici a ottici e viceversa. Questa tecnologia viene impiegata nelle interconnessioni dei data center e può contribuire a ridurre le perdite e il consumo energetico associati al trasferimento dei dati.
Un’evoluzione importante è rappresentata dalla Co-Packaged Optics (CPO), nella quale i componenti ottici vengono collocati molto vicino agli ASIC di rete. Riducendo la distanza percorsa dai segnali elettrici, questa architettura può migliorare l’efficienza delle interconnessioni ad altissima capacità.
Telecomunicazioni
La fotonica del silicio trova applicazione anche nelle reti di telecomunicazione, dove la fibra ottica rappresenta il principale mezzo per trasportare grandi quantità di dati su lunghe distanze.
I circuiti fotonici integrati possono svolgere funzioni di modulazione, multiplexing e demultiplexing, contribuendo a rendere più compatti i sistemi ottici. In particolare, il Wavelength Division Multiplexing (WDM) permette di trasmettere contemporaneamente diversi flussi di dati attraverso una stessa fibra utilizzando differenti lunghezze d’onda.
L’integrazione fotonica è inoltre importante nello sviluppo di sistemi ottici sempre più efficienti per le reti metropolitane, le reti di accesso e le infrastrutture mobili di nuova generazione.
Intelligenza artificiale
La crescita dell’intelligenza artificiale sta aumentando enormemente la quantità di dati che deve essere trasferita tra GPU, acceleratori, memoria e dispositivi di rete. In questi sistemi, il trasferimento dei dati può rappresentare un limite importante alle prestazioni complessive.
La fotonica del silicio può essere utilizzata per realizzare interconnessioni ottiche ad alta larghezza di banda, consentendo di trasferire grandi quantità di dati tra i diversi componenti di un sistema di calcolo.
Parallelamente, è in sviluppo una nuova generazione di acceleratori fotonici, nei quali alcune operazioni matematiche possono essere eseguite sfruttando direttamente le proprietà della luce. Si tratta però di un settore ancora in evoluzione, distinto dalle applicazioni della fotonica del silicio dedicate alle sole interconnessioni.
Calcolo ad alte prestazioni
Nei supercomputer e nei sistemi HPC (High Performance Computing), migliaia di processori devono comunicare rapidamente tra loro. Le interconnessioni rappresentano quindi un elemento fondamentale dell’architettura.
La fotonica del silicio può consentire di realizzare collegamenti ottici ad alta capacità tra processori, memorie e sistemi di rete, riducendo alcune delle limitazioni delle connessioni elettriche.
Il suo utilizzo può diventare particolarmente interessante nei sistemi che richiedono un’elevata densità di comunicazione, contribuendo a migliorare l’efficienza energetica e la scalabilità delle infrastrutture di calcolo.
Sensori e LiDAR
Un’altra area di sviluppo è rappresentata dai sensori fotonici. La possibilità di manipolare la luce attraverso strutture microscopiche permette di realizzare dispositivi molto compatti e privi di alcune parti meccaniche presenti nei sistemi ottici tradizionali.
Un esempio è il LiDAR allo stato solido, nel quale strutture fotoniche integrate possono controllare la direzione del fascio luminoso senza ricorrere necessariamente a sistemi meccanici rotanti. Questa tecnologia è studiata per applicazioni nella robotica, nei sistemi avanzati di assistenza alla guida e nella guida autonoma.
La fotonica integrata trova inoltre applicazioni nei biosensori, nei quali una variazione dell’indice di rifrazione provocata dall’interazione con una sostanza biologica può modificare il comportamento della luce all’interno del circuito. Questo principio può essere sfruttato per sviluppare sistemi di analisi miniaturizzati e dispositivi lab-on-a-chip.
Vantaggi e limiti della fotonica del silicio
La fotonica del silicio presenta importanti vantaggi rispetto alle tradizionali interconnessioni elettriche, soprattutto quando è necessario trasferire grandi quantità di dati. La luce permette di raggiungere elevate velocità di trasmissione e una grande larghezza di banda, mentre più canali ottici possono condividere la stessa fibra attraverso tecniche come il WDM. L’integrazione di componenti fotonici su chip consente inoltre di realizzare sistemi compatti, efficienti e potenzialmente scalabili, sfruttando tecnologie produttive sviluppate dall’industria dei semiconduttori.
Un ulteriore vantaggio riguarda le interconnessioni tra processori, memorie e dispositivi di rete, particolarmente importanti nei data center e nei sistemi per l’intelligenza artificiale. Riducendo la dipendenza dai collegamenti elettrici, la fotonica può contribuire a contenere alcuni consumi energetici associati al trasferimento dei dati.
La tecnologia presenta tuttavia anche alcuni limiti. Il silicio non è un efficiente emettitore di luce, rendendo necessario l’impiego di materiali o sorgenti laser aggiuntive. L’integrazione di componenti ottici ed elettronici richiede inoltre processi produttivi complessi e un accurato controllo della temperatura e delle perdite ottiche. Anche l’accoppiamento con le fibre e la gestione dei segnali possono introdurre difficoltà tecniche.
Fotonica del silicio e computer fotonico
Fotonica del silicio e computer fotonico sono tecnologie strettamente collegate, ma non rappresentano la stessa cosa. La fotonica del silicio riguarda principalmente l’integrazione di componenti ottici ed elettronici su chip e il loro utilizzo per trasmettere, modulare e rilevare informazioni attraverso la luce.
Il computer fotonico, invece, mira a utilizzare la luce non soltanto per trasferire i dati, ma anche per eseguire alcune operazioni di calcolo. In determinate architetture, proprietà come interferenza, fase e intensità dei segnali luminosi possono essere sfruttate per realizzare operazioni matematiche, comprese quelle utilizzate nell’intelligenza artificiale.
La fotonica del silicio può rappresentare una delle piattaforme attraverso cui sviluppare sistemi di calcolo fotonico integrati. Tuttavia, non tutti i dispositivi basati sulla fotonica del silicio sono computer fotonici: molti vengono utilizzati soprattutto per le interconnessioni ottiche, ad esempio nei data center e nei sistemi di calcolo ad alte prestazioni.
La differenza fondamentale riguarda quindi la funzione della luce: nella fotonica del silicio è utilizzata soprattutto per comunicare e trasferire informazioni. Nel computer fotonico può essere impiegata anche per elaborarle direttamente. Le due tecnologie possono tuttavia convergere nello sviluppo di sistemi informatici più veloci ed efficienti.
Il ruolo della fotonica del silicio nell’intelligenza artificiale
La crescita dell’intelligenza artificiale richiede sistemi di calcolo capaci di elaborare e trasferire enormi quantità di dati. Nei grandi cluster utilizzati per addestrare i modelli di IA, migliaia di GPU e acceleratori devono comunicare continuamente tra loro e con le memorie. In questi sistemi, il trasferimento dei dati può diventare un importante limite alle prestazioni.
fotonica del silicio e intelligenza artificiale
La fotonica del silicio offre una soluzione attraverso interconnessioni ottiche ad alta velocità. I dati vengono convertiti da segnali elettrici a segnali luminosi, trasmessi attraverso guide d’onda o fibre ottiche e riconvertiti in segnali elettrici all’arrivo. Questa architettura permette di trasferire grandi quantità di informazioni con un’elevata larghezza di banda e può ridurre alcuni dei consumi associati alle interconnessioni elettriche.
La tecnologia è interessante per la realizzazione di sistemi in cui processori, acceleratori e memoria devono operare in modo strettamente coordinato. Parallelamente, la ricerca sta sviluppando acceleratori fotonici, nei quali la luce può essere utilizzata anche per eseguire determinate operazioni matematiche delle reti neurali.
La fotonica del silicio rappresenta quindi una tecnologia importante per rendere le infrastrutture dedicate all’IA più veloci, scalabili ed efficienti, soprattutto con la crescita dei modelli e dei carichi di lavoro.
Prospettive future
Le prospettive della fotonica del silicio sono legate alla crescente necessità di trasferire grandi quantità di dati con maggiore velocità ed efficienza energetica. La progressiva integrazione tra componenti fotonici ed elettronici potrebbe rendere i collegamenti tra processori, memorie e dispositivi di rete sempre più compatti e performanti.
Un settore particolarmente promettente è quello dell’intelligenza artificiale, dove la fotonica potrebbe contribuire a superare alcuni limiti delle interconnessioni tradizionali nei grandi sistemi di calcolo. Parallelamente, la ricerca sta sviluppando acceleratori fotonici capaci di utilizzare la luce anche per eseguire determinate operazioni matematiche.
Ulteriori sviluppi riguarderanno la Co-Packaged Optics, i sensori integrati, i sistemi LiDAR e le tecnologie per le telecomunicazioni. La riduzione dei costi di produzione e il miglioramento dell’integrazione con le sorgenti laser e i circuiti elettronici saranno tuttavia fondamentali per una diffusione ancora più ampia.
La fotonica del silicio potrebbe quindi diventare una componente importante delle future infrastrutture digitali e dei sistemi di calcolo ad alte prestazioni.
