La dispersione ottica è il fenomeno fisico per cui l’indice di rifrazione di un materiale varia in funzione della lunghezza d’onda della radiazione luminosa. Questa dipendenza implica che le diverse componenti spettrali della luce non si propagano tutte alla stessa velocità all’interno di un mezzo: in condizioni ordinarie, l’indice di rifrazione diminuisce all’aumentare della lunghezza d’onda, per cui la luce blu viaggia più lentamente rispetto alla luce rossa.
Una delle manifestazioni più evidenti di questo fenomeno è la separazione dei colori della luce bianca, osservabile quando un fascio luminoso attraversa un prisma. In tale contesto, ciascuna lunghezza d’onda subisce una rifrazione differente, dando origine a uno spettro continuo di colori. Lo studio sistematico di questo effetto si deve a Isaac Newton, che nel 1666 dimostrò sperimentalmente come la luce solare fosse composta da una combinazione di radiazioni monocromatiche.
Oltre al suo valore dimostrativo, la dispersione ottica ha importanti implicazioni applicative: essa è infatti responsabile dell’aberrazione cromatica nelle lenti, un effetto generalmente indesiderato nei sistemi ottici, in quanto comporta la formazione di immagini con bordi colorati e una riduzione della nitidezza.
Nel complesso, la dispersione ottica rappresenta un aspetto fondamentale della propagazione della luce nei mezzi materiali, mettendo in relazione le proprietà macroscopiche osservabili con l’interazione tra radiazione elettromagnetica e struttura microscopica della materia.
Definizione dell’indice di rifrazione
L’indice di rifrazione è una grandezza fisica adimensionale che descrive come un mezzo materiale modifica la propagazione della luce al suo interno. Esso rappresenta una proprietà intrinseca del materiale ed è fondamentale per comprendere fenomeni quali la rifrazione, la dispersione e la formazione delle immagini nei sistemi ottici.
Dal punto di vista fisico, l’indice di rifrazione esprime il rapporto tra la velocità della luce nel vuoto e quella nel mezzo considerato:
n=c/n
dove c è la velocità della luce nel vuoto e v è la velocità della luce nel mezzo. Poiché la luce si propaga più lentamente nei materiali rispetto al vuoto, l’indice di rifrazione assume generalmente valori maggiori di 1.

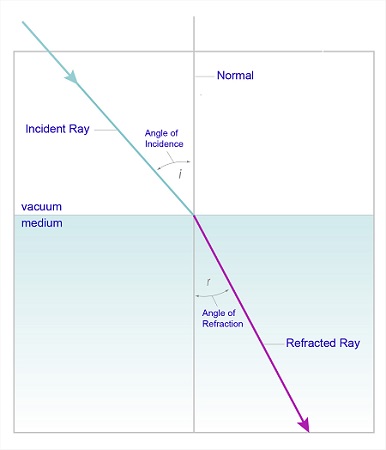

indice di rifrazione
Questa grandezza non si limita a descrivere una variazione di velocità, ma determina anche il cambiamento di direzione di un raggio luminoso quando attraversa l’interfaccia tra due mezzi differenti, secondo le leggi della rifrazione. In tal senso, l’indice di rifrazione è direttamente responsabile del fenomeno della deviazione dei raggi luminosi.
Dipendenza dai parametri fisici
L’indice di rifrazione non è una costante universale, ma dipende da diversi fattori. In particolare, esso varia con la lunghezza d’onda della radiazione, dando origine al fenomeno della dispersione ottica, con la temperatura, che modifica la densità e la struttura del mezzo e con la pressione, soprattutto nei gas, dove anche piccole variazioni possono influenzare significativamente il valore di n
Questa dipendenza rende l’indice di rifrazione un parametro estremamente importante nella caratterizzazione ottica dei materiali.
Interpretazione in termini di lunghezza d’onda
Un’ulteriore formulazione dell’indice di rifrazione può essere ottenuta considerando che, nel passaggio da un mezzo all’altro, la frequenza della luce rimane costante, mentre varia la lunghezza d’onda. Ne consegue che:
n=λ0/ λ
dove λ0 è la lunghezza d’onda nel vuoto e λ quella nel mezzo. Questa relazione evidenzia come la riduzione della velocità della luce in un materiale sia accompagnata da una corrispondente diminuzione della lunghezza d’onda.
Esempio: indice di rifrazione dell’acqua

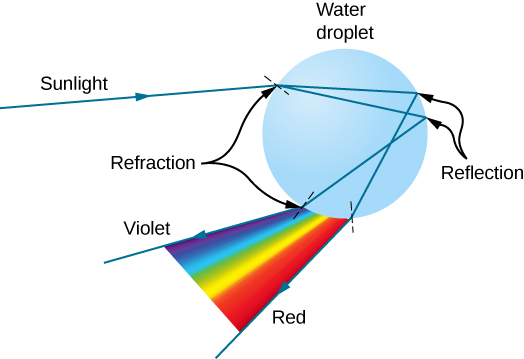

comportamento dell’acqua
Un esempio significativo è rappresentato dall’acqua. Considerando che la velocità della luce nel vuoto è circa 3⋅108 m e che nell’acqua essa si riduce a circa 2.25⋅108 m/s si ottiene:
n≈3⋅108/2.25⋅108≈1.33
Questo valore indica che la luce rallenta significativamente attraversando l’acqua, con conseguenze evidenti sulla rifrazione e sulla propagazione dei raggi luminosi.
Osservazioni conclusive
Nel complesso, l’indice di rifrazione costituisce un parametro fondamentale dell’ottica, in quanto connette direttamente le proprietà microscopiche del materiale con i fenomeni macroscopici osservabili, come la rifrazione, la dispersione e l’ottica delle lenti. La sua dipendenza dalla lunghezza d’onda rappresenta il presupposto teorico per la comprensione della dispersione ottica, tema centrale nello studio della propagazione della luce nei mezzi materiali.
Tipi di dispersione ottica
La dispersione ottica può manifestarsi in forme differenti a seconda del comportamento dell’indice di rifrazione in funzione della lunghezza d’onda e delle caratteristiche del mezzo. In generale, si distinguono due regimi fondamentali: la dispersione normale e la dispersione anomala, ai quali si affiancano ulteriori classificazioni legate al contesto di propagazione della radiazione.
Dispersione normale
Si parla di dispersione normale quando l’indice di rifrazione diminuisce all’aumentare della lunghezza d’onda. Questo comportamento è quello più comunemente osservato nei materiali trasparenti nelle regioni dello spettro lontane dalle bande di assorbimento.
In tale regime, le componenti a lunghezza d’onda minore (come il blu e il violetto) subiscono una rifrazione più marcata rispetto a quelle a lunghezza d’onda maggiore (come il rosso). Questo è il motivo per cui, in un prisma, lo spettro visibile appare ordinato con il violetto più deviato e il rosso meno deviato.
Dal punto di vista fisico, la dispersione normale riflette una risposta regolare del mezzo all’onda elettromagnetica incidente, in cui gli elettroni legati oscillano senza entrare in risonanza con il campo applicato.
Dispersione anomala
La dispersione anomala si verifica in prossimità delle frequenze di assorbimento del materiale, dove l’interazione tra radiazione e materia diventa particolarmente intensa.
In questo regime, l’andamento dell’indice di rifrazione si inverte, e può accadere che esso aumenti all’aumentare della lunghezza d’onda. Tale comportamento è accompagnato da variazioni rapide e e irregolari di n(λ) spesso associate a fenomeni di forte attenuazione della radiazione.
A livello microscopico, la dispersione anomala è legata a condizioni di risonanza tra la frequenza della luce incidente e le frequenze naturali di oscillazione degli elettroni o delle vibrazioni molecolari del mezzo.
Dispersione cromatica e dispersione di gruppo
Oltre alla distinzione classica tra dispersione normale e anomala, è utile introdurre ulteriori concetti legati alla propagazione dei segnali ottici.
La dispersione cromatica descrive la separazione delle diverse componenti spettrali della luce dovuta alla dipendenza dell’indice di rifrazione dalla lunghezza d’onda. Essa è particolarmente rilevante nei sistemi ottici e nelle fibre, dove può causare l’allargamento degli impulsi luminosi.
La dispersione di gruppo, invece, riguarda la dipendenza della velocità di gruppo di un pacchetto d’onda dalla lunghezza d’onda. Questo aspetto è cruciale nella trasmissione di segnali, poiché determina la distorsione temporale degli impulsi durante la propagazione.
Nel complesso, i diversi tipi di dispersione ottica rappresentano manifestazioni di un unico principio fondamentale: la risposta del mezzo alla radiazione elettromagnetica dipende dalla frequenza dell’onda incidente. La comprensione di tali regimi è essenziale non solo per l’ottica classica, ma anche per applicazioni avanzate quali la spettroscopia, la fotonica e le telecomunicazioni ottiche.
Dispersione ottica e numero di Abbe
La dispersione ottica di un materiale può essere quantificata attraverso il numero di Abbe, dal nome del fisico tedesco Ernst Karl Abbe, una grandezza adimensionale che esprime il grado di variazione dell’indice di rifrazione al variare della lunghezza d’onda. Esso rappresenta un parametro fondamentale nella progettazione di sistemi ottici, in quanto consente di valutare l’entità della dispersione cromatica introdotta da un materiale.
Il numero di Abbe, indicato generalmente con V, è definito come:
numero di Abbe e dispersione ottica
dove nD, nF e nC sono gli indici di rifrazione misurati rispettivamente a specifiche lunghezze d’onda standard, corrispondenti a linee spettrali caratteristiche nel visibile.
Dal punto di vista fisico, un elevato numero di Abbe indica una bassa dispersione, ovvero una variazione relativamente modesta dell’indice di rifrazione con la lunghezza d’onda. Al contrario, un basso numero di Abbe è associato a una forte dispersione, con conseguente maggiore separazione delle componenti cromatiche.
Questa grandezza riveste un ruolo cruciale nella correzione dell’aberrazione cromatica, un effetto indesiderato nei sistemi ottici che porta alla formazione di immagini con frange colorate e perdita di nitidezza. Combinando materiali con differenti numeri di Abbe, è possibile progettare sistemi ottici corretti, come i doppietti acromatici, in grado di ridurre significativamente tali effetti.
In sintesi, il numero di Abbe fornisce una misura sintetica e operativa della dispersione ottica di un materiale, collegando in modo diretto le proprietà dispersive alla qualità delle prestazioni ottiche nei dispositivi reali.
Progettazione delle lenti acromatiche
Definizione di lenti acromatiche
Le lenti acromatiche sono sistemi ottici progettati per ridurre o eliminare l’aberrazione cromatica, ovvero la separazione delle diverse componenti della luce dovuta alla dispersione ottica dei materiali. In particolare, esse sono progettate per far convergere nello stesso punto almeno due lunghezze d’onda differenti, tipicamente nel rosso e nel blu, migliorando significativamente la qualità dell’immagine.
Origine del problema: aberrazione cromatica
La necessità di progettare lenti acromatiche deriva dal fatto che l’indice di rifrazione dipende dalla lunghezza d’onda, e quindi una lente semplice non è in grado di focalizzare tutte le componenti della luce nello stesso punto. Di conseguenza, le diverse lunghezze d’onda vengono focalizzate a distanze differenti, producendo immagini sfocate e caratterizzate da frange colorate.
Principio di progettazione
lenti acromatiche
Per correggere questo effetto, si utilizzano sistemi ottici composti da più elementi realizzati con materiali aventi differenti proprietà dispersive. Il principio fondamentale consiste nel combinare materiali con diversi numeri di Abbe, in modo da compensare la variazione dell’indice di rifrazione con la lunghezza d’onda.
Un esempio classico è rappresentato dal doppietto acromatico, costituito da:
-una lente convergente in vetro a bassa dispersione (alto numero di Abbe, come i vetri “crown”)
-una lente divergente in vetro a elevata dispersione (basso numero di Abbe, come i vetri “flint”)
La combinazione di questi elementi permette di compensare gli effetti della dispersione e di ottenere una focalizzazione più corretta.
Condizione di acromaticità
Dal punto di vista teorico, la progettazione si basa sull’imposizione di una condizione che garantisca l’annullamento della dispersione per determinate lunghezze d’onda. Per un sistema a due lenti sottili, tale condizione può essere espressa come:
φ1/V1 + φ2/V2 = 0
Questa relazione evidenzia che la correzione dell’aberrazione cromatica richiede un bilanciamento tra potenza ottica e dispersione dei materiali.
Sviluppi avanzati
In applicazioni più sofisticate, come nei sistemi fotografici e negli strumenti scientifici, si utilizzano configurazioni più complesse, come gli obiettivi apocromatici, che consentono di correggere la dispersione su un intervallo più ampio dello spettro visibile.
Considerazioni finali
Nel complesso, la progettazione delle lenti acromatiche rappresenta un esempio significativo di applicazione dei principi della dispersione ottica, in cui la scelta e la combinazione dei materiali permettono di migliorare in modo sostanziale le prestazioni dei sistemi ottici, riducendo gli effetti indesiderati e aumentando la nitidezza delle immagini.
Applicazioni della dispersione ottica
La dispersione ottica non è soltanto un fenomeno fisico di interesse teorico, ma riveste un ruolo centrale in numerose applicazioni scientifiche e tecnologiche. La dipendenza dell’indice di rifrazione dalla lunghezza d’onda consente infatti di separare, analizzare e manipolare la luce in modi estremamente utili in diversi ambiti.
Spettroscopia e analisi della materia
Una delle applicazioni più importanti della dispersione ottica è la spettroscopia, disciplina che studia l’interazione tra radiazione elettromagnetica e materia. Grazie alla dispersione, è possibile scomporre la luce nelle sue componenti spettrali e analizzarne l’intensità in funzione della lunghezza d’onda.
Questo principio consente di identificare la composizione chimica di sostanze, determinare la presenza di elementi o molecole e studiarne la struttura. Strumenti come spettrometri e monocromatori sfruttano direttamente la dispersione per isolare specifiche bande spettrali.
Sistemi ottici e correzione delle aberrazioni
Nei sistemi ottici, la dispersione è un fenomeno ambivalente: da un lato introduce effetti indesiderati, dall’altro può essere sfruttata in modo controllato. In particolare, essa è responsabile dell’aberrazione cromatica, che porta alla formazione di immagini con frange colorate e perdita di nitidezza.
La progettazione di dispositivi ottici avanzati, come le lenti acromatiche e apocromatiche, si basa proprio sulla compensazione della dispersione mediante l’uso di materiali con differenti numeri di Abbe. In questo modo è possibile migliorare significativamente la qualità delle immagini in strumenti quali microscopi, telescopi e obiettivi fotografici.
Telecomunicazioni ottiche e fibre
Nelle fibre ottiche, la dispersione gioca un ruolo cruciale nella trasmissione dei segnali. Poiché le diverse componenti spettrali di un impulso luminoso viaggiano a velocità differenti, si verifica un fenomeno di allargamento temporale dell’impulso, noto come dispersione cromatica.
Questo effetto può limitare la capacità di trasmissione dei dati, riducendo la velocità e la distanza di propagazione dei segnali senza distorsione. Per questo motivo, nei sistemi di telecomunicazione avanzati si adottano tecniche di gestione e compensazione della dispersione, fondamentali per le reti ad alta velocità.
Fenomeni naturali e osservazione atmosferica
arcobaleno
La dispersione ottica è responsabile anche di numerosi fenomeni naturali osservabili. Il caso più noto è quello dell’arcobaleno, in cui la luce solare viene rifratta, riflessa e dispersa dalle gocce d’acqua presenti nell’atmosfera, producendo uno spettro di colori.
Analogamente, la dispersione contribuisce ad altri effetti ottici atmosferici, rendendo evidente come questo fenomeno sia rilevante non solo in laboratorio, ma anche nell’osservazione della natura.
Nel complesso, le applicazioni della dispersione ottica dimostrano come un fenomeno apparentemente semplice sia in realtà alla base di tecnologie avanzate e metodi di indagine fondamentali, oltre che di spettacolari manifestazioni naturali. La capacità di controllare e sfruttare la dispersione rappresenta un elemento chiave nello sviluppo dell’ottica moderna e delle sue applicazioni.
Strumentazione scientifica e metrologia
La dispersione ottica è ampiamente sfruttata anche nella progettazione di strumenti scientifici. Dispositivi come prismi e reticoli di diffrazione utilizzano la dipendenza dell’indice di rifrazione dalla lunghezza d’onda per ottenere una separazione precisa delle componenti spettrali.
Questi strumenti trovano applicazione in ambiti quali l’astrofisica, la chimica analitica e la fisica dei materiali, dove è essenziale disporre di tecniche affidabili per l’analisi della radiazione.
