La lente acromatica è un dispositivo ottico progettato per ridurre in modo significativo l’aberrazione cromatica, uno dei principali fenomeni che compromettono la nitidezza e il contrasto dell’immagine nei sistemi ottici basati su lenti. In una lente tradizionale, infatti, la luce che la attraversa non viene focalizzata in un unico punto: le diverse lunghezze d’onda della luce visibile si rifrangono in modo diverso, dando origine a immagini meno precise e a fastidiose frange colorate.
L’aberrazione cromatica nasce dal fatto che l’indice di rifrazione di un materiale dipende dalla lunghezza d’onda della radiazione incidente. Di conseguenza, quando un fascio di luce bianca attraversa una lente semplice, la luce blu è deviata più della luce rossa, mentre le altre componenti spettrali si distribuiscono tra questi due estremi. Questo fenomeno provoca una differenza di fuoco tra i vari colori, che si manifesta sotto forma di bordi colorati attorno agli oggetti e perdita di definizione dell’immagine.
La lente acromatica è stata progettata proprio per risolvere questo problema. Essa non è costituita da un singolo elemento ottico, ma da due o più lenti realizzate con materiali aventi dispersione diversa, accuratamente combinate in modo da compensare l’errore cromatico.
In una configurazione classica, una lente convergente in vetro a bassa dispersione viene accoppiata a una lente divergente in vetro ad alta dispersione, ottenendo così un sistema in grado di focalizzare simultaneamente due lunghezze d’onda diverse nello stesso punto.
Grazie a questa proprietà, le lenti acromatiche rappresentano uno degli sviluppi più importanti nella storia dell’ottica, poiché hanno reso possibile la realizzazione di strumenti ad alta precisione come microscopi, telescopi e sistemi ottici scientifici moderni.
Origine fisica dell’aberrazione cromatica
L’aberrazione cromatica è una conseguenza diretta della natura policromatica della luce bianca, che è costituita da uno spettro continuo di lunghezze d’onda. Quando un fascio di luce attraversa un mezzo trasparente, ciascuna componente spettrale viene rifratta in modo diverso, poiché l’indice di rifrazione del materiale dipende dalla lunghezza d’onda.
aberrazione cromatica
In particolare, le radiazioni a lunghezza d’onda più corta, come il blu, subiscono una rifrazione maggiore rispetto a quelle a lunghezza d’onda più lunga, come il rosso. Questo fenomeno prende il nome di dispersione ottica e rappresenta la causa fondamentale della separazione dei colori nei sistemi ottici.
Come conseguenza, una lente semplice non è in grado di focalizzare simultaneamente tutte le componenti della luce incidente: ogni lunghezza d’onda viene messa a fuoco in una posizione differente, generando immagini affette da frange colorate ai bordi e da una riduzione complessiva della nitidezza e del contrasto.
Aberrazione cromatica longitudinale
Una delle manifestazioni più rilevanti di questo fenomeno è l’aberrazione cromatica assiale o longitudinale, che si verifica lungo l’asse ottico del sistema.
In questo caso, ogni componente spettrale forma un proprio punto focale indipendente, disposto a diversa distanza dalla lente. Ne deriva che l’immagine non può essere simultaneamente a fuoco per tutte le lunghezze d’onda, anche quando il sistema ottico è perfettamente allineato.
Descrizione matematica della dispersione nelle lenti
Il comportamento ottico di una lente può essere descritto, in prima approssimazione, attraverso la formula del costruttore di lenti, che mette in relazione la lunghezza focale con le proprietà geometriche e ottiche del materiale:
ove:
- f è la lunghezza focale della lente,
- n è l’indice di rifrazione del materiale,
- r1 e r2 sono i raggi di curvatura delle due superfici.
Questa relazione è particolarmente significativa nel contesto dell’aberrazione cromatica, poiché evidenzia direttamente che la lunghezza focale dipende dall’indice di rifrazione. Dal momento che l’indice di rifrazione è funzione della lunghezza d’onda n=n(λ), ne consegue che anche la lunghezza focale varia al variare della radiazione incidente:
f= f(λ)
In termini fisici, ciò implica che ogni componente spettrale della luce viene focalizzata a una distanza diversa dalla lente, dando origine all’aberrazione cromatica longitudinale. Le lunghezze d’onda più corte, associate a un indice di rifrazione maggiore, corrispondono a lunghezze focali più ridotte, mentre le lunghezze d’onda più lunghe vengono focalizzate più lontano.

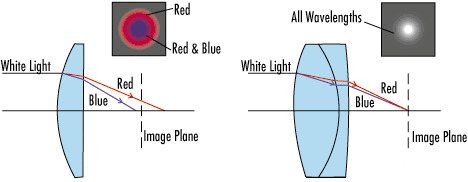

lente piano-convessa e lente acromatica
Questa dipendenza rappresenta il limite fondamentale delle lenti semplici: non è possibile ottenere una messa a fuoco simultanea per tutte le lunghezze d’onda utilizzando un singolo materiale omogeneo.
La correzione di questo effetto si basa quindi sull’impiego di più elementi ottici con diversa dispersione, in modo da compensare la variazione di n con la lunghezza d’onda e stabilizzare, almeno parzialmente, la lunghezza focale del sistema.
Numero di Abbe e condizione di acromaticità
Per descrivere in modo quantitativo la dispersione di un materiale ottico, si introduce il numero di Abbe, dal nome del fisico tedesco Ernst Karl Abbe, una grandezza che misura quanto l’indice di rifrazione varia al variare della lunghezza d’onda.
Il numero di Abbe V è definito come:
numero di Abbe
dove nD è l’indice di rifrazione alla lunghezza d’onda del giallo (≈ 589 nm), nF è l’indice nella regione del blu (≈ 486 nm), e nC è l’indice nella regione del rosso (≈ 656 nm).
Materiali con alto numero di Abbe presentano bassa dispersione, mentre materiali con basso numero di Abbe sono fortemente dispersivi. Questa distinzione è fondamentale nella progettazione della lente acromatica.
Principio di compensazione della dispersione
L’idea alla base della lente acromatica è quella di combinare due lenti con dispersione differente, in modo che le variazioni della lunghezza focale con la lunghezza d’onda si compensino reciprocamente.
Indicando con φ1 e φ2 i poteri ottici delle due lenti dove φ = 1/f e con V1 e V2 i rispettivi numeri di Abbe, la condizione di acromaticità può essere espressa come:
φ1/V1 + φ2/V2 = 0
Questa relazione garantisce che la variazione complessiva del potere ottico del sistema rispetto alla lunghezza d’onda sia nulla, almeno per due lunghezze d’onda di riferimento.
Interpretazione fisica
La condizione di acromaticità implica che una lente (tipicamente in vetro crown) contribuisce con bassa dispersione, mentre l’altra lente (in vetro flint) introduce una dispersione opposta e più intensa.
Il risultato è che gli effetti cromatici delle due lenti si annullano parzialmente, consentendo di far coincidere i punti focali di due colori distinti, generalmente nel blu e nel rosso.
Limiti della correzione
È importante sottolineare che questa condizione permette di correggere solo due lunghezze d’onda. Le altre componenti dello spettro non vengono perfettamente sovrapposte, dando origine a una aberrazione residua, nota come spettro secondario.
Questo limite ha portato allo sviluppo di sistemi più avanzati, come le lenti apocromatiche, capaci di estendere la correzione a un numero maggiore di lunghezze d’onda.
Struttura e configurazioni della lente acromatica
La lente acromatica è generalmente costituita da un sistema ottico composto da più elementi con proprietà dispersive differenti, progettati per ottenere la correzione dell’aberrazione cromatica longitudinale attraverso un bilanciamento accurato dei contributi ottici.

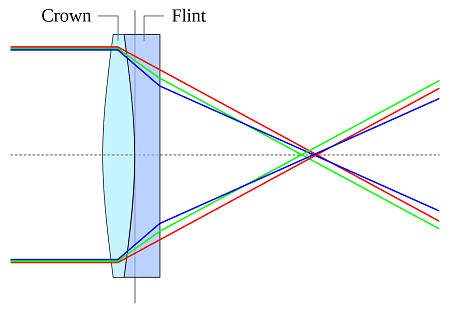

lente acromatica
La configurazione più comune è il doppietto acromatico, formato da due lenti accoppiate:
-una lente convergente in vetro crown, caratterizzata da bassa dispersione (alto numero di Abbe);
-una lente divergente in vetro flint, caratterizzata da alta dispersione (basso numero di Abbe).
Questa combinazione consente di realizzare una compensazione della dispersione, tale da far coincidere i fuochi di due lunghezze d’onda distinte, tipicamente nel blu (≈ 486 nm) e nel rosso (≈ 656 nm).
Doppietto cementato
Una delle configurazioni più diffuse è il doppietto cementato, in cui le due lenti sono unite mediante un sottile strato adesivo.
Questa soluzione presenta diversi vantaggi quali la riduzione delle perdite per riflessione alle superfici interne, una maggiore stabilità meccanica e un miglioramento della trasmissione luminosa.
Tuttavia, richiede un’elevata precisione nella lavorazione e nella compatibilità dei materiali.
Doppietto spaziato (air-spaced)
In alternativa, le due lenti possono essere separate da un sottile strato d’aria, dando origine a un doppietto spaziato. Questa configurazione offre maggiore flessibilità progettuale e possibilità di ottimizzare anche altre aberrazioni geometriche (come sferica e coma).
Di contro, aumenta il numero di superfici ottiche e quindi le perdite per riflessione, a meno di utilizzare rivestimenti antiriflesso.
Configurazioni avanzate
Per applicazioni ad alta precisione, le lenti acromatiche possono essere integrate in sistemi più complessi:
–triplette acromatiche: sistemi a tre elementi che migliorano la correzione globale delle aberrazioni;
-lenti apocromatiche: progettate per correggere tre lunghezze d’onda, riducendo ulteriormente lo spettro secondario;
-sistemi multi-elemento utilizzati in microscopia, astronomia e ottica fotografica avanzata.
Aspetti progettuali
La progettazione di una lente acromatica richiede un compromesso tra diversi fattori quali correzione cromatica (minimizzazione della dispersione), controllo delle aberrazioni geometriche, trasmissione luminosa, complessità costruttiva e costi.
In questo contesto, la scelta dei materiali (in particolare dei valori del numero di Abbe e dell’indice di rifrazione) è cruciale per ottenere le prestazioni desiderate.
Materiali usati nella lente acromatica
Criteri generali di selezione dei materiali
La progettazione di una lente acromatica si fonda sulla scelta di materiali ottici le cui proprietà permettano una compensazione efficace della dispersione. I parametri più rilevanti sono l’indice di rifrazione e il numero di Abbe, che descrive la variazione dell’indice con la lunghezza d’onda. Affinché la correzione cromatica sia efficace, è necessario accoppiare materiali che presentino dispersioni significativamente diverse, ma che al tempo stesso garantiscano un’adeguata trasparenza nello spettro visibile e una buona lavorabilità.
Oltre agli aspetti puramente ottici, entrano in gioco anche fattori tecnologici, quali la stabilità chimica, la resistenza meccanica e la compatibilità con trattamenti superficiali, come i rivestimenti antiriflesso. Ne deriva che la scelta dei materiali rappresenta un compromesso tra prestazioni ottiche e requisiti costruttivi.
Vetri ottici tradizionali: crown e flint
Storicamente, le lenti acromatiche sono realizzate combinando due tipologie di vetro ottico: il vetro crown e il vetro flint, che costituiscono ancora oggi una coppia di riferimento nella progettazione dei doppietti.
Il vetro crown è caratterizzato da un indice di rifrazione relativamente basso e da un alto numero di Abbe, quindi da una dispersione contenuta. Questa proprietà lo rende ideale per costituire l’elemento convergente del sistema, contribuendo a limitare la separazione delle lunghezze d’onda.
Il vetro flint, al contrario, presenta un indice di rifrazione più elevato e un numero di Abbe più basso, risultando quindi fortemente dispersivo. Inserito come elemento divergente, introduce una variazione della lunghezza focale opposta a quella del crown, permettendo così la compensazione della dispersione complessiva.
L’efficacia della lente acromatica deriva proprio da questo accoppiamento mirato di materiali con proprietà ottiche complementari.
Materiali avanzati e vetri a bassa dispersione
Lo sviluppo della scienza dei materiali ha portato alla produzione di vetri ottici con proprietà sempre più controllate, tra cui i cosiddetti vetri a dispersione extra-bassa (ED, Extra-low Dispersion). Questi materiali consentono di ridurre ulteriormente la variazione dell’indice di rifrazione con la lunghezza d’onda, migliorando la qualità dell’immagine e limitando lo spettro secondario.
Applicazioni tecnologiche delle lenti acromatiche
Microscopia ottica
Nel campo della microscopia, la lente acromatica riveste un ruolo fondamentale nel migliorare la qualità dell’immagine. L’eliminazione della maggior parte dell’aberrazione cromatica consente di ottenere immagini più nitide e con contorni ben definiti, caratteristica essenziale nell’osservazione di strutture biologiche e materiali a scala micrometrica.
Negli obiettivi acromatici, la correzione per due lunghezze d’onda permette una resa cromatica sufficientemente accurata per molte applicazioni didattiche e di laboratorio, rappresentando un compromesso efficace tra prestazioni ottiche e costo. Sebbene sistemi più avanzati, come quelli apocromatici, offrano una correzione superiore, le lenti acromatiche rimangono ampiamente utilizzate per la loro affidabilità e versatilità.
Telescopi rifrattori e strumentazione astronomica
Nell’astronomia ottica, le lenti acromatiche hanno segnato un progresso decisivo nella costruzione dei telescopi rifrattori. La riduzione delle frange colorate attorno agli oggetti celesti consente una visione più fedele e dettagliata, migliorando l’osservazione di pianeti, stelle e altri corpi luminosi.
L’impiego di doppietti acromatici negli obiettivi dei telescopi permette di ottenere immagini più contrastate rispetto alle lenti semplici, limitando l’effetto della dispersione atmosferica e del sistema ottico stesso. Questo ha reso possibile lo sviluppo di strumenti più precisi già a partire dall’età moderna, con ricadute importanti nella ricerca astronomica.
Ottica fotografica e sistemi di imaging
Nella fotografia e nei sistemi di acquisizione delle immagini, la lente acromatica contribuisce a migliorare la resa cromatica e la nitidezza delle immagini digitali. La riduzione dell’aberrazione cromatica è particolarmente importante nei sensori ad alta risoluzione, dove anche piccoli difetti ottici possono diventare evidenti.
Gli obiettivi fotografici moderni integrano spesso elementi acromatici all’interno di sistemi multi-lente più complessi, nei quali la correzione cromatica è combinata con quella di altre aberrazioni. Ciò consente di ottenere immagini con elevata fedeltà cromatica, buon contrasto e ridotta distorsione.
Strumentazione scientifica e laser
La lente acromatica trova ampio impiego nella strumentazione scientifica, in particolare nei sistemi ottici che utilizzano radiazione policromatica o sorgenti luminose a banda larga. In spettroscopia, ad esempio, esse permette di focalizzare la luce senza introdurre errori cromatici significativi, migliorando l’accuratezza delle misure.
Anche nei sistemi laser, soprattutto quando si utilizzano più lunghezze d’onda o sorgenti non perfettamente monocromatiche, le lenti acromatiche sono impiegate per garantire una focalizzazione precisa e stabile del fascio.
Dispositivi ottici e applicazioni industriali
In ambiti ad alta precisione, come la microscopia avanzata e l’ottica astronomica, sono impiegati anche materiali cristallini, come la fluorite sintetica, che offre prestazioni eccezionali in termini di dispersione e trasmissione luminosa. Tuttavia, tali materiali presentano costi elevati e maggiore fragilità, richiedendo tecniche di lavorazione sofisticate.
Rivestimenti e compatibilità ottica
Un aspetto spesso trascurato, ma fondamentale, riguarda la compatibilità dei materiali con i rivestimenti antiriflesso, utilizzati per aumentare la trasmissione luminosa e ridurre le perdite per riflessione alle superfici ottiche.
Le differenze nei coefficienti di dilatazione termica tra i materiali accoppiati devono essere attentamente considerate, soprattutto nei doppietti cementati, per evitare tensioni interne che potrebbero compromettere la qualità ottica nel tempo.
Sintesi progettuale
Nel complesso, la scelta dei materiali per una lente acromatica non si limita alla semplice combinazione di due vetri con dispersione diversa, ma rappresenta un problema di ottimizzazione multidimensionale. L’obiettivo è ottenere un sistema che garantisca elevata qualità dell’immagine, stabilità nel tempo e compatibilità con le tecnologie di produzione, mantenendo al contempo un equilibrio tra prestazioni e costi.
