I transistor organici a effetto di campo (OFET Organic Field-Effect Transistor) hanno suscitato un crescente interesse negli ultimi anni per applicazioni quali driver per display, tag di identificazione e smart card, grazie ai loro vantaggi in termini di basso costo, flessibilità e leggerezza. Questi dispositivi rappresentano una delle tecnologie più promettenti nell’ambito dell’elettronica organica e stampabile.
Dal punto di vista funzionale, i transistor organici a effetto di campo sono dispositivi in cui una piccola tensione applicata al gate consente di controllare il flusso di corrente attraverso un materiale semiconduttore organico. Il loro principio di funzionamento è analogo a quello dei più noti transistor a effetto di campo, in particolare dei MOSFET, con cui condividono la struttura di base e il meccanismo di modulazione della corrente.
La differenza fondamentale risiede però nei materiali: mentre i dispositivi convenzionali impiegano semiconduttori inorganici, gli OFET utilizzano materiali organici semiconduttori, che conferiscono proprietà distintive. In particolare, essi permettono processi di fabbricazione a basso costo, spesso compatibili con tecniche di deposizione su larga area e a basse temperature, rendendoli adatti anche a substrati flessibili.
Un ulteriore aspetto cruciale è rappresentato dalla grande varietà di materiali organici disponibili, che consente di modulare le prestazioni del dispositivo. Di conseguenza, le caratteristiche operative degli OFET, così come i loro ambiti applicativi, dipendono in modo significativo dalle proprietà dei materiali impiegati e dalla qualità delle interfacce tra i diversi strati che costituiscono il dispositivo.
Principio di funzionamento degli OFET
Polarizzazione e configurazione del dispositivo
Il funzionamento di un OFET si basa sull’applicazione di due potenziali elettrici: uno all’elettrodo di gate e uno all’elettrodo di drain, mentre l’elettrodo di source è generalmente mantenuto a massa. Le grandezze fondamentali che descrivono il dispositivo sono la tensione gate-source (VGS) e la tensione drain-source (VDS).
Nel seguito si considera un dispositivo di tipo p, in cui i portatori di carica maggioritari sono le lacune; nel caso di OFET di tipo n, basati su elettroni, le polarità risultano semplicemente invertite.
Formazione del canale e conduzione
In assenza di tensione VGS (differenza di potenziale tra il gate e il source ) non si verifica accumulo di carica all’interfaccia tra semiconduttore organico e dielettrico e, in condizioni ideali, il dispositivo si trova nello stato spento. Tuttavia, quando viene applicata una tensione al gate, il campo elettrico risultante polarizza il dielettrico inducendo l’accumulo di portatori di carica all’interfaccia, dando origine al canale conduttivo.
L’applicazione di una tensione VDS consente quindi ai portatori accumulati di fluire dall’elettrodo di source verso quello di drain, generando la corrente di drain (ID). L’intensità di tale corrente è modulata dalla tensione VGS, da cui deriva il termine “effetto di campo”.
Tensione di soglia e trappole di carica
Nei dispositivi reali, il comportamento ideale è spesso alterato dalla presenza di trappole di carica localizzate all’interfaccia semiconduttore-dielettrico. Per questo motivo, è generalmente necessario applicare un certo valore di VGS per riempire tali stati prima che si formi un canale conduttivo efficace.
Questo valore prende il nome di tensione di soglia (VTh) e può essere influenzato da diversi fattori, tra cui difetti strutturali, impurità e rugosità interfacciale. Inoltre, la presenza di droganti residui o dipoli superficiali può spostare la tensione di soglia verso valori positivi, determinando condizioni in cui il dispositivo risulta parzialmente acceso anche a VGS = 0 V.
Geometria del dispositivo
Struttura a strati e componenti fondamentali
Un OFET è costituito da una sequenza di strati funzionali elettricamente attivi depositati su un substrato. Gli elementi principali includono il semiconduttore organico, il dielettrico di gate e gli elettrodi metallici di gate, source e drain. L’organizzazione e l’ordine di deposizione di questi strati determinano la geometria del dispositivo e influenzano in modo diretto le sue prestazioni elettriche.
Architetture del dispositivo
In base alla posizione relativa degli elettrodi e alla sequenza di fabbricazione, gli OFET possono essere realizzati secondo quattro configurazioni principali: gate inferiore con contatti inferiori (BGBC), gate inferiore con contatti superiori (BGTC), gate superiore con contatti inferiori (TGBC) e gate superiore con contatti superiori (TGTC).
Queste architetture possono essere ulteriormente classificate in strutture coplanari e sfalsate. Nelle configurazioni coplanari, come BGBC e TGTC, gli elettrodi di source e drain si trovano sullo stesso piano del canale conduttivo. Al contrario, nelle strutture sfalsate (BGTC e TGBC), il canale si forma su un piano diverso rispetto ai contatti, con implicazioni significative per l’iniezione di carica e la resistenza di contatto.
Tipologie di dispositivi: film sottile e cristallo singolo

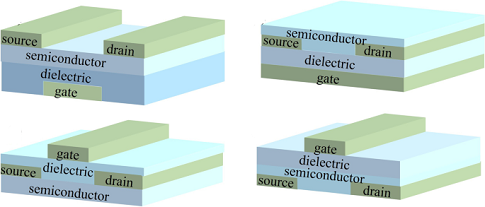

struttura dei Transistor organici (OFET)
Quando il semiconduttore organico è depositato sotto forma di film sottile, si parla di transistor organici a film sottile (OTFT), che rappresentano la configurazione più comune nelle applicazioni su larga area. In alternativa, l’utilizzo di cristalli singoli porta alla realizzazione di transistor a effetto di campo a cristallo singolo (SC-FET), caratterizzati da una minore densità di difetti e, quindi, da prestazioni superiori in termini di mobilità dei portatori.
Vantaggi e limiti delle diverse configurazioni
La scelta dell’architettura dipende strettamente dall’applicazione e dal processo di fabbricazione. Ad esempio, la configurazione BGBC è particolarmente adatta allo studio di nuovi materiali, poiché consente di depositare il semiconduttore come ultimo strato su una struttura già definita. Questo approccio preserva l’integrità dell’interfaccia semiconduttore-dielettrico, evitando trattamenti successivi potenzialmente dannosi.
Tuttavia, in questa configurazione il semiconduttore rimane esposto all’ambiente, risultando più suscettibile a fenomeni di degradazione dovuti a ossigeno, umidità e contaminanti. Al contrario, le strutture con gate superiore (TGBC e TGTC) offrono una migliore protezione ambientale, poiché il dielettrico può agire anche come strato di incapsulamento. In questi casi, però, è fondamentale selezionare materiali dielettrici compatibili, in grado di non compromettere la morfologia e le proprietà elettroniche del semiconduttore sottostante.
Materiali utilizzati in semiconduttori organici
Classificazione generale
I semiconduttori organici impiegati negli OFET possono essere suddivisi in due principali categorie: piccole molecole e polimeri coniugati. Le piccole molecole sono costituite da oligomeri con un numero finito di unità coniugate, mentre i polimeri presentano lunghe catene formate da unità monomeriche ripetitive.
La natura chimica delle unità costitutive e la loro organizzazione strutturale influenzano profondamente sia la processabilità sia le proprietà elettroniche del materiale, determinando così le prestazioni del dispositivo.
Trasporto di carica e tipologia di dispositivi
In base al tipo di portatori di carica predominanti, i semiconduttori organici possono essere classificati in materiali a trasporto di tipo p, tipo n o ambipolari. Tuttavia, la maggior parte dei materiali organici mostra un comportamento di tipo p, con trasporto dominato dalle lacune.
Questa prevalenza è legata alla difficoltà di iniettare elettroni nei livelli energetici più bassi (LUMO), che richiederebbe elettrodi con bassa funzione lavoro, spesso chimicamente instabili. Inoltre, gli elettroni risultano più suscettibili a fenomeni di intrappolamento, sia all’interfaccia semiconduttore-dielettrico sia in presenza di difetti strutturali, impurità o bordi di grano.
Materiali a piccola molecola e polimeri

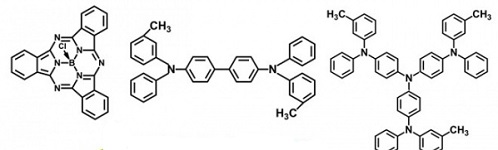

materiali nei Transistor organici (OFET)
Tra i semiconduttori organici a piccola molecola più studiati per dispositivi di tipo p si trovano composti basati su poliaceni ed eteroaceni, come il pentacene e il rubrene, che hanno rappresentato sistemi modello fondamentali per lo sviluppo iniziale degli OFET grazie alla loro struttura relativamente semplice e ben definita.
Per quanto riguarda i materiali polimerici, molti semiconduttori processabili in soluzione sono basati su politiofeni, apprezzati per la loro facilità di deposizione e compatibilità con tecniche di fabbricazione su larga area.
Drogaggio e modulazione delle proprietà elettroniche
Le proprietà elettroniche dei semiconduttori organici possono essere modificate attraverso il drogaggio, ovvero l’introduzione di specie chimiche in grado di alterare la posizione del livello di Fermi.

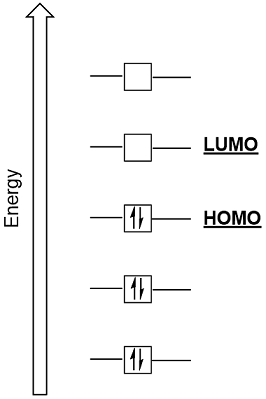

HOMO e LUMO
Nel drogaggio di tipo p, il drogante accetta elettroni dall’orbitale molecolare occupato più alto (HOMO), generando lacune, mentre nel drogaggio di tipo n il drogante dona elettroni al livello LUMO del materiale ospite. Affinché il trasferimento di carica sia efficiente, è necessario un opportuno allineamento energetico tra drogante e semiconduttore.
Anche in presenza di condizioni energetiche favorevoli, la generazione di portatori liberi richiede spesso un’ulteriore energia di attivazione, a causa della natura localizzata degli stati elettronici nei materiali organici.
Materiali utilizzati in dielettrici ed elettrodi
Dielettrici di gate
La scelta del dielettrico di gate è un aspetto cruciale nella progettazione degli OFET, in quanto influenza direttamente la formazione del canale e la stabilità del dispositivo. Nei dispositivi rigidi, dove la flessibilità non è un requisito primario, è possibile utilizzare materiali tradizionali come il biossido di silicio (SiO₂), ampiamente impiegato anche nei transistor a effetto di campo convenzionali.
Il biossido di silicio₂ presenta numerosi vantaggi, tra cui la facilità di lavorazione e l’elevata stabilità, che ne hanno favorito l’adozione anche negli OFET. Tuttavia, la sua superficie è caratterizzata dalla presenza di stati elettronici localizzati, che possono agire come trappole di carica e compromettere il trasporto nel canale. Per ridurre questi effetti, si ricorre spesso a trattamenti di passivazione superficiale, in grado di migliorare significativamente le prestazioni del dispositivo.
Nel caso di dispositivi flessibili, la scelta del dielettrico deve essere compatibile con substrati deformabili. In questi contesti si utilizzano materiali polimerici e organici, come Cytop, polimetilmetacrilato (PMMA) e benzociclobutene (BCB), oltre a monostrati autoassemblati e sistemi ibridi. Questi materiali consentono la realizzazione di dispositivi leggeri e flessibili, pur mantenendo buone proprietà isolanti.
Elettrodi e iniezione di carica
La selezione degli elettrodi di source e drain è altrettanto determinante, poiché influisce sull’efficienza di iniezione dei portatori di carica. L’obiettivo è ottenere un contatto ohmico, ovvero un’interfaccia capace di minimizzare la caduta di tensione e garantire un efficace trasferimento di carica tra elettrodo e semiconduttore.
Questo requisito dipende in larga misura dall’allineamento energetico tra la funzione lavoro del metallo e i livelli HOMO o LUMO del semiconduttore organico. Un disallineamento può infatti generare barriere di iniezione che limitano le prestazioni del dispositivo.
Per questo motivo, vengono comunemente utilizzati metalli con proprietà elettroniche ben definite, come oro, argento, rame, platino, calcio e alluminio, generalmente depositati mediante tecniche di evaporazione in alto vuoto. Questi materiali offrono buona stabilità chimica e riproducibilità nei processi di fabbricazione.
Elettrodi organici e dispositivi stampabili
Nel contesto dello sviluppo di elettronica completamente organica e stampabile, si stanno esplorando alternative ai metalli tradizionali. In particolare, materiali conduttivi organici possono essere impiegati sia come elettrodi sia come strati di interfaccia per migliorare l’iniezione di carica.
Un esempio rilevante è il poli(3,4-etilendiossitiofene):polistirene solfonato (PEDOT:PSS), un materiale processabile in soluzione che può raggiungere elevate conducibilità elettriche. L’utilizzo di questi materiali consente di integrare gli OFET in processi di stampa su larga area, aprendo la strada a dispositivi elettronici flessibili, leggeri e a basso costo.
Prestazioni dei Transistor organici (OFET)
Parametri fondamentali
Le prestazioni di un OFET sono descritte attraverso alcuni parametri chiave che permettono di valutare l’efficienza del dispositivo. Tra questi, la mobilità dei portatori di carica rappresenta uno degli indicatori più importanti, poiché misura la capacità delle cariche di muoversi all’interno del semiconduttore sotto l’azione di un campo elettrico.
Un altro parametro fondamentale è il rapporto corrente on/off, che esprime il rapporto tra la corrente nello stato acceso e quella nello stato spento. Valori elevati di questo rapporto sono essenziali per applicazioni nei circuiti logici, dove è necessario distinguere chiaramente tra i due stati operativi.
La tensione di soglia costituisce un ulteriore elemento critico, in quanto determina il punto di accensione del dispositivo e influisce direttamente sul consumo energetico e sulla stabilità operativa.
Mobilità e trasporto di carica
Nei semiconduttori organici, la mobilità dei portatori è generalmente inferiore rispetto ai materiali inorganici, a causa del meccanismo di trasporto basato su salti (hopping) tra stati localizzati. Questo processo è fortemente influenzato dalla morfologia del film, dall’ordine molecolare e dalla presenza di difetti.
Nei dispositivi più avanzati, in particolare quelli basati su cristalli singoli, è possibile ottenere mobilità significativamente più elevate, grazie alla ridotta densità di difetti e a un miglior ordine strutturale.
Effetti delle interfacce e dei contatti
Le prestazioni degli OFET non dipendono esclusivamente dal materiale semiconduttore, ma anche dalla qualità delle interfacce, in particolare quella tra semiconduttore e dielettrico. La presenza di trappole di carica può ridurre la mobilità effettiva e causare instabilità nel funzionamento.
Anche i contatti metallici giocano un ruolo cruciale: una scarsa iniezione di carica può introdurre resistenze parassite che limitano la corrente e degradano le prestazioni complessive del dispositivo.
Stabilità e affidabilità
Un aspetto critico degli OFET riguarda la stabilità nel tempo. I materiali organici sono spesso sensibili a fattori ambientali come ossigeno, umidità e temperatura, che possono causare degradazione delle prestazioni.
Per migliorare l’affidabilità, vengono adottate strategie come l’incapsulamento, l’ottimizzazione dei materiali e il controllo delle interfacce. Nonostante queste sfide, i progressi recenti stanno portando a dispositivi sempre più stabili e adatti ad applicazioni reali.
Tecniche di fabbricazione
Relazione tra architettura e processo
I metodi di fabbricazione degli OFET dipendono strettamente dall’architettura del dispositivo e dai materiali impiegati. Una delle configurazioni più semplici da realizzare è quella a gate inferiore con contatti inferiori (BGBC). In questa architettura, l’elettrodo di gate viene depositato per primo, seguito dal dielettrico di gate; successivamente si definiscono gli elettrodi di source e drain, mentre il semiconduttore organico viene depositato come ultimo strato.
Nei dispositivi di ricerca, è comune utilizzare wafer di silicio drogato come elettrodo di gate, rivestiti da uno strato di ossido di silicio come dielettrico. Gli elettrodi di source e drain sono generalmente metallici. Questa configurazione è tipica dei chip di test prefabbricati, ampiamente utilizzati per lo studio e la caratterizzazione di nuovi materiali per i transistor organici OFET.
Tecniche di deposizione in fase vapore
Molti degli strati che compongono un OFET possono essere depositati mediante tecniche in fase vapore, come l’evaporazione termica o la deposizione a fascio di elettroni. In questi processi, il materiale viene riscaldato in condizioni di alto vuoto fino all’evaporazione, per poi condensare sul substrato formando un film sottile.
Queste tecniche garantiscono un elevato controllo dello spessore e della purezza dei film, ma richiedono temperature relativamente elevate e condizioni operative complesse. Sebbene anche alcuni materiali organici possano essere depositati per evaporazione, è necessario prestare attenzione alla loro stabilità termica, poiché molti polimeri tendono a degradarsi a temperature elevate.
Tecniche di processamento in soluzione
Uno dei principali vantaggi dei semiconduttori organici è la possibilità di essere processati in soluzione, rendendo disponibili tecniche di deposizione semplici, scalabili e a basso costo. Questi metodi operano generalmente a basse temperature, risultando compatibili con substrati plastici e flessibili.
Tuttavia, la processabilità in soluzione è spesso limitata dalla scarsa solubilità di alcuni materiali organici. Per ovviare a questo problema, si ricorre a solventi appropriati o a modifiche chimiche della struttura del polimero, che ne aumentano la solubilità senza compromettere eccessivamente le proprietà elettroniche.
Sfide e prospettive
Un aspetto critico nella fabbricazione dei transistor organici OFET riguarda il compromesso tra qualità del film e condizioni di processo. Le tecniche ad alta temperatura offrono generalmente film più ordinati e prestazioni migliori, ma risultano incompatibili con substrati flessibili. Al contrario, i metodi in soluzione favoriscono la scalabilità e la flessibilità, ma richiedono un attento controllo della morfologia del film.
Per questo motivo, la ricerca è oggi orientata verso lo sviluppo di tecniche ibride e processi a bassa temperatura che consentano di combinare alte prestazioni elettroniche con compatibilità meccanica e produttiva.
Applicazioni dei Transistor organici (OFET)
Sensori e biosensori
Grazie alla loro elevata sensibilità e selettività, i transistor organici a effetto di campo rappresentano una piattaforma estremamente promettente per lo sviluppo di sensori. Il principio di funzionamento si basa sulla capacità del dispositivo di tradurre interazioni chimiche o biologiche in variazioni della corrente di uscita.
Nei transistor organici OFET biosensori, l’analita può interagire direttamente con il materiale semiconduttore oppure con l’elettrodo di gate. Nel primo caso, la funzionalizzazione del canale con recettori biologici modifica le proprietà elettroniche del semiconduttore; nel secondo, il legame con l’analita altera la tensione di gate, influenzando la risposta del dispositivo.
Questi sistemi trovano applicazione nel rilevamento di glucosio, DNA, enzimi e gas, consentendo sia l’identificazione sia la quantificazione delle specie target. Ad esempio, materiali come PEDOT:PSS o polimeri coniugati modificati possono essere impiegati per realizzare sensori biochimici altamente sensibili, mentre semiconduttori come il pentacene funzionalizzato risultano efficaci nel rilevamento di gas come il biossido di azoto.
Elettronica flessibile e indossabile

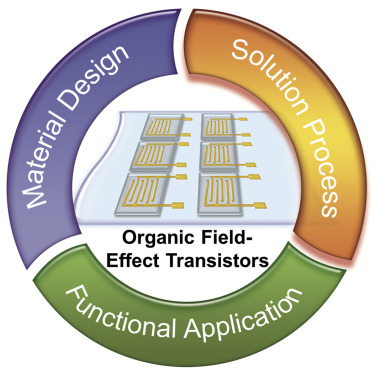

applicazioni dei Transistor organici (OFET)
Una delle applicazioni più promettenti dei transistor organici OFET è nel campo dell’elettronica flessibile, dove la combinazione di leggerezza, deformabilità e processabilità a bassa temperatura consente la realizzazione di dispositivi su substrati plastici o elastomerici.
In questo contesto, i transistor organici OFET possono essere integrati in circuiti flessibili, come amplificatori o sensori applicabili direttamente sulla pelle. È stato dimostrato, ad esempio, che tali dispositivi possono amplificare segnali fisiologici, come quelli di un elettrocardiogramma, anche in presenza di rumore. Questo li rende particolarmente interessanti per applicazioni biomediche non invasive, come cerotti intelligenti e sistemi di monitoraggio continuo.
Fototransistor e dispositivi optoelettronici
I transistor organici OFET possono essere impiegati anche come fototransistor, combinando la capacità di rilevare la luce con quella di amplificare il segnale elettrico. Rispetto ai fotorivelatori tradizionali, questi dispositivi offrono una maggiore sensibilità, un rumore ridotto e una migliore possibilità di modulazione del segnale.
Le applicazioni includono diagnostica per immagini, comunicazioni ottiche e monitoraggio biologico, ambiti in cui la rilevazione efficiente di segnali luminosi è fondamentale.
Pelle artificiale ed elettronica bioispirata
Un ulteriore campo di sviluppo riguarda la realizzazione di pelle artificiale, in cui i transistor organici OFET possono essere utilizzati come elementi sensoriali per rilevare parametri quali pressione, temperatura, umidità e deformazione.
Per imitare efficacemente la pelle umana, i materiali devono possedere proprietà avanzate, tra cui elevata deformabilità, biocompatibilità, adesività e capacità di integrazione con altri sensori. In questo scenario, i transistor organici OFET rappresentano una soluzione ideale grazie alla loro natura intrinsecamente flessibile e alla compatibilità con materiali morbidi.
Sfide nei dispositivi flessibili
Nonostante le grandi potenzialità, la progettazione di transistor organici OFET per elettronica flessibile richiede un delicato equilibrio tra prestazioni elettroniche e proprietà meccaniche. Materiali altamente ordinati e cristallini garantiscono una maggiore mobilità dei portatori, ma tendono a essere più rigidi; al contrario, materiali amorfi offrono migliore flessibilità a scapito delle prestazioni.
Anche la scelta degli elettrodi è cruciale. Materiali tradizionali come l’ossido di indio-stagno (ITO) presentano limiti in termini di costo e compatibilità con substrati flessibili. Alternative promettenti includono film metallici sottili, nanofili d’argento, nanotubi di carbonio e materiali ibridi come PEDOT:PSS combinato con nanostrutture metalliche, che offrono un buon compromesso tra conduttività, trasparenza e resistenza meccanica.
