La stampa a getto di inchiostro (Inkjet Printing, IJP) è una tecnologia di stampa computerizzata ad alta risoluzione che consente di riprodurre modelli digitali predefiniti con estrema precisione. Oggi rappresenta una delle tecniche di stampa più diffuse, ampiamente utilizzata nelle stampanti per uso domestico e d’ufficio, ma anche in ambiti avanzati come la fabbricazione additiva di dispositivi elettronici.
Uno dei suoi principali punti di forza è la natura completamente digitale del processo, che permette una deposizione controllata e flessibile del materiale, senza necessità di maschere o contatti diretti con il substrato. In questo senso, la stampa inkjet si configura come una tecnologia di deposizione senza contatto, basata sul rilascio preciso di microgocce di fluido, con un elevato controllo spaziale e temporale.
Il concetto di stampa a getto di inchiostro è stato sviluppato e perfezionato a partire dagli anni ’50 grazie alle ricerche di aziende come Canon, HP ed Epson, che ne hanno reso possibile la diffusione su larga scala. Già alla fine degli anni ’70 erano disponibili sistemi in grado di produrre immagini digitali di notevole qualità, segnando l’inizio della sua evoluzione tecnologica.
Originariamente impiegata per la stampa grafica, la tecnologia inkjet si è progressivamente trasformata in una piattaforma chiave per la fabbricazione digitale di materiali funzionali. Rispetto alle tecniche tradizionali di stampa e rivestimento, essa consente una deposizione selettiva con ridotto spreco di materiale, offrendo al contempo una grande flessibilità progettuale. Queste caratteristiche la rendono particolarmente promettente nei settori della manifattura additiva, dell’elettronica stampata e dei materiali avanzati.
Principi tecnologici della stampa inkjet
La tecnologia di stampa a getto d’inchiostro deriva storicamente dalla stampa grafica tradizionale, rappresentandone una evoluzione digitale in cui i pattern da depositare sono controllati direttamente da sistemi computerizzati. Questo approccio consente una elevata precisione e riproducibilità, rendendo la tecnica adatta non solo alla stampa convenzionale, ma anche alla fabbricazione di dispositivi avanzati.

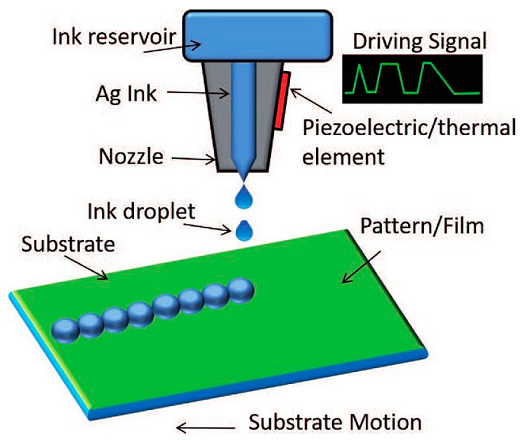

tecnologia di stampa a getto d’inchiostro
Un aspetto distintivo è la natura senza contatto, che elimina vincoli legati alla forma o alla rigidità del substrato. Ciò permette di operare su superfici eterogenee, inclusi materiali flessibili o sensibili.
Deposizione e formazione delle gocce
Il processo si basa sulla deposizione di microgocce di inchiostro (tipicamente 1–100 pL) attraverso un ugello, con successiva formazione di film sottili o strutture tridimensionali che solidificano dopo l’impatto sul substrato.
La dinamica di formazione e deposizione delle gocce è governata principalmente da tensione superficiale, viscosità del fluido e condizioni di espulsione
La tensione superficiale gioca un ruolo cruciale nel controllare sia la stabilità del getto sia la diffusione della goccia sul substrato.
Ruolo dei tensioattivi e proprietà dell’inchiostro
Per ottimizzare la stampabilità, la tensione superficiale dell’inchiostro viene modulata mediante l’aggiunta di tensioattivi. Un parametro chiave è la concentrazione micellare critica (CMC), che rappresenta la soglia oltre la quale i tensioattivi iniziano a formare micelle, influenzando significativamente le proprietà interfacciali.
Durante il processo si verifica una condizione dinamica: nella fase di espulsione, è necessaria una tensione superficiale sufficientemente elevata per garantire la stabilità del menisco e la corretta formazione della goccia
Dopo l’impatto, è invece richiesta una riduzione della tensione superficiale per favorire la bagnabilità e l’espansione sul substrato
Il controllo della cinetica di adsorbimento dei tensioattivi diventa quindi fondamentale.
Interazione goccia–substrato e bagnabilità
L’interazione tra inchiostro e substrato è regolata dall’energia superficiale del substrato, che determina la bagnabilità e l’adesione. Substrati con diversa natura (carta, vetro, polimeri) presentano comportamenti molto differenti.
La bagnabilità viene tipicamente valutata attraverso la misura dell’angolo di contatto, che consente di determinare l’energia libera superficiale e le sue componenti polari e disperse. Queste informazioni sono essenziali per ottimizzare trattamenti superficiali come plasma o scarica effetto corona al fine di migliorare l’adesione e la qualità del deposito.
Tecnologie di stampa a getto di inchiostro
Le tecnologie di stampa a getto d’inchiostro si suddividono principalmente in due categorie: continuous inkjet (CIJ) e drop-on-demand (DOD). Questi due approcci differiscono per il modo in cui le gocce sono generate e controllate durante il processo di deposizione.
Continuous Inkjet (CIJ)
Nel processo continuous inkjet, un flusso continuo di inchiostro viene espulso da un ugello e successivamente frammentato in una sequenza regolare di goccioline mediante perturbazioni indotte, spesso attraverso un elemento piezoelettrico.

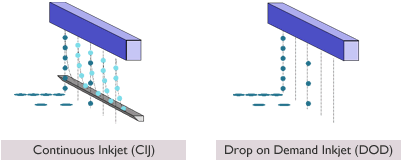

tipi di stampa a getto di inchiostro
Le gocce generate vengono caricate elettricamente e fatte passare attraverso un campo elettromagnetico tra piastre di deflessione. In funzione della carica acquisita, ciascuna goccia subisce una deviazione controllata che ne determina la traiettoria e quindi la posizione di deposizione sul substrato.
Le gocce non utilizzate per la stampa, ovvero quelle non caricate, vengono recuperate e reintrodotte nel sistema, realizzando un circuito chiuso di ricircolo dell’inchiostro. Questo approccio consente un uso efficiente del materiale e rende la tecnologia particolarmente adatta ad applicazioni industriali ad alta velocità, come la marcatura e la codifica su linee produttive.
Drop-on-Demand (DOD)
Nella tecnologia drop-on-demand, le gocce sono generate solo quando richiesto, evitando la produzione continua di flusso. Questo consente un controllo più preciso della deposizione e una maggiore efficienza operativa.
A differenza di quanto accennato nel testo iniziale, i sistemi DOD non si basano principalmente su valvole meccaniche, ma su due meccanismi fisici fondamentali:
Attuazione termica (thermal inkjet)
In questo caso, un impulso termico genera una bolla di vapore all’interno della camera di espulsione, producendo una rapida espansione che spinge la goccia fuori dall’ugello.
Attuazione piezoelettrica
Un attuatore piezoelettrico si deforma in risposta a un segnale elettrico, creando una variazione di pressione che consente l’espulsione controllata della goccia. Questo approccio offre maggiore flessibilità nella gestione degli inchiostri e una migliore precisione nel controllo del volume.
Controllo del processo e dinamica di deposizione
Nei sistemi DOD, la testina di stampa si muove rispetto al substrato (o viceversa), mentre impulsi elettrici controllati regolano l’espulsione delle gocce. Il volume, la velocità e la frequenza di emissione sono parametri critici che influenzano la qualità del pattern stampato.
Le dimensioni e la consistenza delle gocce sono determinate da una combinazione di proprietà reologiche dell’inchiostro, geometria dell’ugello e forma del segnale di attuazione
Questo consente una deposizione estremamente precisa, rendendo la tecnologia DOD particolarmente adatta alla microfabbricazione e all’elettronica stampata.
Confronto tra CIJ e DOD
Il sistema CIJ è ottimizzato per processi continui ad alta velocità, mentre il DOD privilegia precisione e controllo selettivo della deposizione. Di conseguenza, il CIJ trova applicazione soprattutto in ambito industriale per la marcatura, mentre il DOD è oggi la tecnologia dominante nelle applicazioni avanzate, inclusi materiali funzionali e dispositivi elettronici.
Inchiostri per stampa a getto di inchiostro
Gli inchiostri per stampa a getto d’inchiostro sono sistemi complessi costituiti da una fase liquida (solvente) e una fase colorante o funzionale, a cui si aggiungono piccole quantità di additivi per modulare le proprietà chimico-fisiche. La formulazione deve garantire stabilità, stampabilità e qualità del deposito finale.
Tipologie di coloranti
Inchiostri a pigmenti
inchiostri
Gli inchiostri a pigmenti contengono particelle solide disperse in un mezzo liquido. Nelle tecnologie moderne si utilizzano nanoparticelle (≈ 50–200 nm) per evitare l’ostruzione degli ugelli e migliorare la stabilità della sospensione.
Questi inchiostri sono caratterizzati da elevata resistenza allo sbiadimento (lightfastness), buona resistenza all’acqua e elevata durabilità delle stampe nel tempo. Di contro, possono presentare una dispersione più complessa e una minore brillantezza cromatica rispetto ai coloranti.
Inchiostri a coloranti (dye-based)
I coloranti sono molecole solubili nel solvente, formando soluzioni omogenee. Questo comporta un’ampia gamma cromatica, elevata brillantezza, ideale per applicazioni fotografiche e costo generalmente inferiore
Tuttavia, risultano più sensibili allo sbiadimento sotto luce UV e degradazione in presenza di acqua
Solventi e fase liquida
I solventi costituiscono il mezzo continuo dell’inchiostro e hanno il compito di dissolvere o disperdere i coloranti e controllare viscosità, tensione superficiale e tempo di asciugatura
Tra i solventi più utilizzati si trovano:
-acqua (nelle formulazioni più comuni)
-glicoli e alcoli (modificatori reologici)
-oli vegetali o distillati petroliferi (in sistemi specifici)
Alcuni solventi possono rilasciare composti organici volatili (VOC), con implicazioni ambientali.
Proprietà fisiche fondamentali
Viscosità
La viscosità rappresenta la resistenza al flusso dell’inchiostro e deve essere mantenuta entro un intervallo ottimale per garantire l’espulsione attraverso ugelli micrometrici (≈ 10–70 μm) senza instabilità del getto o diffusione eccessiva sul substrato.
Tensione superficiale
La tensione superficiale influenza la formazione della goccia all’ugello e la bagnabilità e diffusione sul substrato. Un valore ottimale consente un corretto compromesso tra stabilità del getto e precisione di deposizione.
Tempo di asciugatura
Il tempo di asciugatura dipende dalla composizione del solvente e determina la velocità di stampa e la resistenza alla sbavatura
Un’essiccazione troppo lenta compromette la qualità, mentre una troppo rapida può causare difetti di deposizione.
Additivi funzionali
Gli additivi, pur rappresentando generalmente meno del 5% in volume, sono fondamentali per le prestazioni dell’inchiostro.
Tensioattivi
Facilitano una migliore diffusione dell’inchiostro sulla carta riducendone la tensione superficiale e migliorano la bagnabilità e la diffusione della goccia sul substrato.
Umettanti
Queste sostanze contribuiscono a mantenere la viscosità dell’inchiostro per evitare che si secchi e intasi la testina di stampa durante i periodi di inattività. Sostanze come glicerina e glicoli prevengono l’essiccazione dell’inchiostro negli ugelli, riducendo il rischio di ostruzione.
Agenti essiccanti
Questi additivi fanno evaporare più rapidamente il solvente, riducendo i tempi di asciugatura e diminuendo le possibilità di sbavatura del documento.
Conservanti (biocidi)
Limitano la proliferazione di batteri e funghi nella cartuccia d’inchiostro, poiché la loro crescita comprometterebbe la qualità dell’inchiostro e, in alcune circostanze, potrebbe bloccare la testina di stampa. Prevengono la crescita microbica, particolarmente rilevante negli inchiostri a base acquosa.
Buffer
Stabilizzano il pH, evitando fenomeni di corrosione e degradazione dei componenti e garantiscono la stabilità della testina di stampa con i coloranti.
Agenti chelanti
Legano ioni metallici indesiderati, impedendo reazioni che potrebbero compromettere la stabilità del sistema.
La formulazione degli inchiostri per la stampa a getto di inchiostro richiede un delicato equilibrio tra proprietà reologiche, interfacciali e chimiche. La corretta progettazione dell’inchiostro è essenziale per garantire affidabilità del processo, qualità di stampa e durata del sistema, soprattutto nelle applicazioni avanzate come l’elettronica stampata e i materiali funzionali.
Tecniche di fabbricazione e integrazione
La stampa a getto di inchiostro si distingue come una tecnologia di fabbricazione additiva digitale, in cui il materiale viene depositato in modo selettivo direttamente da un modello progettuale. Questo approccio consente di superare i limiti delle tecniche sottrattive tradizionali, riducendo gli sprechi e permettendo una maggiore libertà nella realizzazione di geometrie complesse e strutture funzionali.
Deposizione layer-by-layer e costruzione di strutture
Uno degli aspetti fondamentali della tecnologia inkjet è la possibilità di operare attraverso una deposizione strato su strato (layer-by-layer). Le microgocce vengono posizionate con precisione sul substrato, dove subiscono processi di coalescenza, evaporazione e solidificazione, portando alla formazione di film sottili o strutture tridimensionali.
Questo meccanismo consente di controllare non solo la geometria macroscopica del deposito, ma anche la sua microstruttura, rendendo possibile la realizzazione di dispositivi complessi con proprietà funzionali mirate. La ripetizione controllata del processo permette inoltre di modulare spessore, porosità e composizione dei materiali depositati.
Patterning diretto e fabbricazione senza maschere
A differenza di molte tecnologie micro- e nanofabbricative, la stampa inkjet non richiede l’impiego di maschere o stampi fisici. Il pattern viene definito digitalmente e trasferito direttamente sul substrato attraverso il controllo del getto.
Questa caratteristica consente una fabbricazione rapida e flessibile, particolarmente vantaggiosa nella prototipazione e nella produzione su piccola scala. Inoltre, la possibilità di modificare il design in tempo reale permette iterazioni progettuali rapide, riducendo tempi e costi di sviluppo.
Integrazione con tecniche complementari
La stampa inkjet è spesso integrata con altre tecniche di fabbricazione per migliorare le prestazioni dei dispositivi o ampliare le possibilità applicative. Tra queste, rivestono particolare importanza metodi come lo spin coating, la litografia morbida e i trattamenti superficiali.
L’integrazione consente, ad esempio, di combinare la deposizione selettiva tipica dell’inkjet con la formazione di film uniformi su larga area o con la definizione di strutture su scala micro- e nanometrica. In questo modo si ottiene un approccio ibrido, capace di coniugare precisione locale e uniformità globale.
Compatibilità con substrati avanzati
Un ulteriore punto di forza della stampa inkjet è la sua compatibilità con una vasta gamma di substrati, inclusi materiali flessibili, polimeri, vetro e superfici funzionalizzate. La natura senza contatto del processo riduce il rischio di danneggiamento del substrato, rendendo la tecnica adatta anche a materiali sensibili.
Questa versatilità ha favorito lo sviluppo di applicazioni emergenti come l’elettronica flessibile e i dispositivi indossabili, dove è necessario depositare materiali funzionali su supporti non convenzionali.
Integrazione multi-materiale e funzionalizzazione
La possibilità di depositare selettivamente diversi inchiostri consente la realizzazione di sistemi multi-materiale, in cui componenti con proprietà differenti vengono integrati nello stesso dispositivo. Ciò è particolarmente rilevante nella fabbricazione di sensori, circuiti e dispositivi optoelettronici.
L’integrazione multi-materiale permette inoltre di introdurre funzionalità aggiuntive, come proprietà conduttive, ottiche o biologiche, ampliando significativamente il campo di applicazione della tecnologia inkjet.
Applicazioni della stampa inkjet
La stampa a getto di inchiostro, nata come tecnologia per la riproduzione grafica, si è progressivamente affermata come una piattaforma versatile per la fabbricazione di materiali funzionali e dispositivi avanzati. La possibilità di depositare in modo selettivo microvolumi di materiale consente di spaziare tra ambiti applicativi molto diversi, mantenendo elevata precisione e flessibilità progettuale.
Elettronica stampata e dispositivi funzionali
Uno dei settori più rilevanti è quello dell’elettronica stampata, in cui la stampa a getto di inchiostro è utilizzata per depositare materiali conduttivi, semiconduttivi e dielettrici. Questo approccio consente la realizzazione di circuiti su substrati flessibili, aprendo la strada a dispositivi leggeri e deformabili.
Applicazioni tipiche includono transistor organici, sensori, antenne RFID e display, tra cui quelli basati su tecnologie OLED. La stampa inkjet permette inoltre una significativa riduzione dei costi di produzione rispetto ai metodi litografici tradizionali, soprattutto per produzioni su piccola scala o personalizzate.
Bioprinting e applicazioni biomedicali
Nel campo biomedicale, la stampa inkjet è impiegata per il bioprinting, ossia la deposizione controllata di cellule, biomolecole e idrogel. Questa tecnica consente la creazione di strutture biologiche complesse, utilizzate nella ricerca farmacologica, nella medicina rigenerativa e nell’ingegneria dei tessuti.
La capacità di controllare con precisione la posizione e la quantità di materiale biologico rende possibile la costruzione di microambienti cellulari altamente organizzati, fondamentali per lo studio dei processi fisiologici e patologici.
Rivestimenti funzionali e materiali avanzati
La stampa inkjet è ampiamente utilizzata per la deposizione di film sottili e rivestimenti funzionali, impiegati in numerosi settori tecnologici. Tra le applicazioni più promettenti vi sono le celle solari, in particolare quelle basate su materiali innovativi come le perovskiti, e i sensori chimici ed elettrochimici.
La possibilità di controllare localmente la composizione e lo spessore del deposito consente di ottimizzare le proprietà ottiche, elettriche e chimiche dei materiali, rendendo questa tecnica particolarmente adatta alla realizzazione di dispositivi ad alte prestazioni
Grafica, packaging e stampa industriale
Nonostante l’evoluzione verso applicazioni avanzate, la stampa a getto di inchiostro mantiene un ruolo centrale nel settore della grafica e della stampa industriale. È largamente utilizzata per la produzione di immagini ad alta risoluzione, etichette, packaging e marcature su prodotti industriali.
In ambito tessile, consente la stampa diretta su tessuti con elevata qualità cromatica e ridotto consumo di acqua rispetto alle tecniche tradizionali, contribuendo a processi più sostenibili.
Applicazioni emergenti della stampa a getto di inchiostro
L’evoluzione della stampa a getto di inchiostro ha portato allo sviluppo di applicazioni innovative che vanno ben oltre i settori tradizionali. Grazie alla sua natura digitale, alla precisione nella deposizione e alla compatibilità con materiali complessi, questa tecnologia si sta affermando come strumento chiave in ambiti emergenti ad alto contenuto scientifico e tecnologico.
Food printing e strutturazione degli alimenti

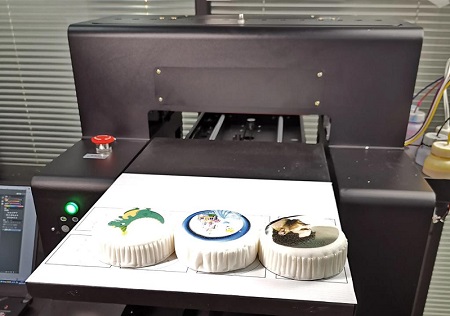

food printing
Nel settore alimentare, la stampa a getto di inchiostro è impiegata per la deposizione controllata di inchiostri edibili, consentendo la decorazione di prodotti e la creazione di strutture alimentari complesse. Questa tecnologia permette di personalizzare forma, composizione e contenuto nutrizionale degli alimenti, aprendo prospettive nella nutrizione su misura e nella gastronomia avanzata.
Stampa 4D e materiali intelligenti
Un’evoluzione della stampa 3D è rappresentata dalla stampa 4D, in cui i materiali depositati sono progettati per modificare forma o proprietà nel tempo in risposta a stimoli esterni, come temperatura, umidità o campi elettrici.
La stampa inkjet consente la deposizione selettiva di materiali responsivi, come polimeri a memoria di forma o idrogel intelligenti, rendendo possibile la realizzazione di strutture dinamiche e adattive.
Microfluidica e lab-on-a-chip
Nel campo della microfluidica, la stampa inkjet viene utilizzata per fabbricare canali e dispositivi miniaturizzati destinati alla manipolazione di piccole quantità di fluidi. Questa tecnologia consente la realizzazione rapida di sistemi lab-on-a-chip, utilizzati in diagnostica, analisi chimiche e biotecnologie.
La deposizione selettiva di materiali con diversa bagnabilità permette di definire percorsi fluidici senza ricorrere a processi litografici complessi.
La stampa a getto di inchiostro sta emergendo anche nel settore energetico, dove viene utilizzata per la fabbricazione di componenti per batterie, supercondensatori e celle solari. La possibilità di depositare materiali attivi con elevata precisione consente di ottimizzare le prestazioni elettrochimiche e ridurre il consumo di materiali costosi.
In particolare, la tecnologia è promettente per la produzione di dispositivi energetici flessibili e integrabili in sistemi portatili o indossabili.
Sostenibilità e impatto ambientale
La stampa a getto di inchiostro è sempre più considerata una tecnologia favorevole alla transizione verso processi produttivi sostenibili, grazie alla sua natura additiva e digitale. A differenza delle tecniche sottrattive tradizionali, essa consente una deposizione selettiva del materiale, riducendo significativamente gli sprechi e migliorando l’efficienza nell’utilizzo delle risorse.
Un ulteriore vantaggio è rappresentato dal ridotto consumo energetico, soprattutto nei processi che operano a basse temperature rispetto a molte tecniche convenzionali di fabbricazione. Inoltre, la possibilità di lavorare con inchiostri a base acquosa e formulazioni a basso contenuto di composti organici volatili (VOC) contribuisce a limitare l’impatto ambientale e i rischi per la salute.
Tuttavia, permangono alcune criticità. L’impiego di solventi organici, nanoparticelle e additivi chimici può comportare problematiche legate alla tossicità, alla gestione dei rifiuti e alla dispersione ambientale. Anche il ciclo di vita delle cartucce e dei materiali di consumo rappresenta un aspetto non trascurabile in termini di sostenibilità complessiva.
Le ricerche più recenti si concentrano sullo sviluppo di inchiostri ecocompatibili, basati su materiali biodegradabili o derivati da fonti rinnovabili, e sull’ottimizzazione dei processi per ridurre ulteriormente l’impatto ambientale.
