L’azoto liquido è una delle sostanze criogeniche più utilizzate nella scienza, nella medicina e nell’industria. Si tratta di azoto molecolare, costituito da molecole N₂, portato allo stato liquido attraverso un processo di raffreddamento e compressione. A pressione atmosferica bolle a circa −196 °C, una temperatura estremamente bassa che gli conferisce particolari proprietà e ne permette numerose applicazioni.
Pur essendo costituito dallo stesso azoto presente in grande quantità nell’atmosfera terrestre, l’azoto liquido presenta caratteristiche fisiche molto diverse rispetto al gas. La sua capacità di sottrarre rapidamente calore lo rende utile nei processi di raffreddamento e congelamento, nella conservazione di materiali biologici e nella ricerca scientifica.
Il suo impiego richiede tuttavia particolare attenzione. Il contatto con il liquido può provocare gravi lesioni da freddo, mentre la rapida evaporazione può determinare una significativa riduzione della concentrazione di ossigeno negli ambienti poco ventilati. Per questo motivo, l’azoto liquido deve essere manipolato utilizzando apparecchiature e procedure adeguate.
Che cos’è l’azoto liquido
L’azoto liquido è la forma liquida dell’azoto molecolare (N₂), il principale componente dell’atmosfera terrestre. L’aria contiene infatti circa il 78% di azoto in volume, prevalentemente sotto forma di molecole biatomiche N₂.
In condizioni ordinarie di temperatura e pressione, l’azoto si trova allo stato gassoso. Per trasformarlo in liquido è necessario abbassarne considerevolmente la temperatura, oppure modificare opportunamente pressione e temperatura. Alla pressione atmosferica, l’azoto liquido presenta una temperatura di ebollizione di circa −196 °C (77 K).
La temperatura di fusione è ancora più bassa, circa −210 °C, mentre la temperatura critica dell’azoto è intorno a −147 °C. Al di sopra di questa temperatura non è possibile ottenere una fase liquida semplicemente aumentando la pressione.
L’azoto liquido è generalmente incolore e, in condizioni normali, non presenta l’odore caratteristico associato ad alcune sostanze chimiche. La sua pericolosità deriva soprattutto dalla temperatura estremamente bassa e dalle conseguenze della sua rapida evaporazione.
Perché l’azoto diventa liquido
Il passaggio dell’azoto dallo stato gassoso a quello liquido può essere compreso in modo completo attraverso il diagramma di fase dell’azoto, che descrive le condizioni di temperatura e pressione nelle quali la sostanza può esistere come solido, liquido o gas.
Nel diagramma di fase, la temperatura è generalmente riportata sull’asse delle ascisse e la pressione su quello delle ordinate. Le diverse regioni del diagramma corrispondono alle condizioni di stabilità delle tre fasi dell’azoto. Le linee che separano queste regioni rappresentano invece le condizioni di equilibrio tra due fasi.
La curva di equilibrio liquido-vapore è particolarmente importante per comprendere la formazione dell’azoto liquido. Lungo questa curva, azoto liquido e azoto gassoso possono coesistere in equilibrio. La curva termina nel punto critico, oltre il quale non esiste più una distinzione netta tra fase liquida e fase gassosa.

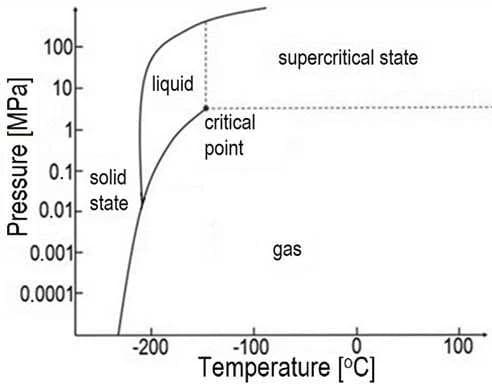

diagramma di fase dell’azoto
A pressione atmosferica, l’azoto raggiunge il punto di ebollizione a circa 77.4 K, corrispondenti a −195.8 °C. Raffreddando l’azoto gassoso al di sotto di questa temperatura, a pressione atmosferica, una parte del sistema può condensare formando la fase liquida. Il processo inverso avviene quando l’azoto liquido assorbe calore dall’ambiente: raggiunta la temperatura di ebollizione, il liquido passa progressivamente alla fase gassosa.
La temperatura di ebollizione non è tuttavia una proprietà invariabile della sostanza. Essa dipende dalla pressione esterna. Aumentando la pressione, la temperatura alla quale l’azoto bolle aumenta; diminuendo la pressione, diminuisce. Per questo motivo il diagramma di fase è uno strumento particolarmente efficace per visualizzare il comportamento dell’azoto in condizioni differenti da quelle atmosferiche.
Il punto critico dell’azoto
Un ruolo fondamentale nel diagramma di fase è svolto dal punto critico, caratterizzato da una temperatura critica di circa 126.2 K (−146,9 °C) e da una pressione critica di circa 3.4 MPa, pari a circa 34 bar.
La temperatura critica rappresenta il limite oltre il quale l’azoto non può essere liquefatto mediante la sola compressione. Se l’azoto si trova a una temperatura superiore a quella critica, infatti, anche aumentando la pressione non si può ottenere una vera fase liquida distinta.
Questa condizione permette di comprendere un principio fondamentale della liquefazione dei gas: per trasformare un gas in liquido attraverso la compressione è necessario che la sua temperatura sia inferiore alla temperatura critica. Il raffreddamento dell’azoto rappresenta quindi una componente essenziale dei processi industriali di liquefazione.
Al di sotto della temperatura critica, invece, pressione e temperatura possono essere combinate in modo da portare l’azoto nella regione liquida del diagramma di fase. Una volta ottenuta la fase liquida, il mantenimento a bassa temperatura e il controllo degli scambi di calore con l’ambiente permettono di conservarla.
Il comportamento dell’azoto come fluido supercritico
Superata la temperatura critica, l’azoto può trovarsi in una particolare condizione chiamata stato supercritico. In questa regione del diagramma di fase non esiste più una separazione netta tra liquido e gas.
Un fluido supercritico possiede infatti caratteristiche intermedie tra quelle tipiche di un liquido e di un gas. Può avere una densità relativamente elevata, paragonabile in determinate condizioni a quella di un liquido, ma può anche diffondere e penetrare negli spazi disponibili con modalità caratteristiche dei gas.
Nel caso dell’azoto, lo stato supercritico si verifica quando la temperatura supera 126,2 K e la pressione supera quella critica. A differenza della regione liquido-vapore, in questa zona non è presente una curva di separazione tra le due fasi.
Il passaggio dalla fase liquida o gassosa allo stato supercritico non comporta quindi un cambiamento di fase tradizionale. Variando progressivamente temperatura e pressione è possibile modificare le proprietà del fluido senza attraversare una vera superficie di separazione tra liquido e gas.
Il comportamento supercritico è importante anche dal punto di vista teorico perché mostra come la distinzione tra liquido e gas non sia valida in tutte le condizioni. Al di sopra del punto critico, infatti, le due fasi diventano indistinguibili e costituiscono un’unica fase fluida.
Produzione di azoto liquido
La produzione dell’azoto liquido richiede il raggiungimento di condizioni di temperatura e pressione compatibili con la regione liquida del diagramma di fase dell’azoto. A livello industriale, la liquefazione dell’azoto viene ottenuta nell’ambito dei processi di separazione criogenica dell’aria, attraverso cicli termodinamici che combinano compressione, raffreddamento, scambio termico ed espansione.
Tra i principali cicli utilizzati per la liquefazione dei gas vi sono il ciclo di Linde e il ciclo di Claude. Entrambi sfruttano l’espansione del gas per ottenere un progressivo abbassamento della temperatura, ma il ciclo di Claude introduce anche una turbina di espansione, permettendo di ottenere un raffreddamento più efficiente.
Compressione e purificazione dell’aria
produzione dell’azoto liquido
Il processo industriale parte dall’aria atmosferica, che viene filtrata per eliminare particelle e impurità e successivamente compressa. La compressione determina un aumento significativo della temperatura del gas, per cui il calore prodotto viene rimosso attraverso sistemi di raffreddamento e scambiatori di calore.
Prima di raggiungere le temperature criogeniche, l’aria deve essere accuratamente purificata. In particolare, è necessario rimuovere acqua e anidride carbonica, che alle temperature estremamente basse del processo potrebbero solidificare e ostruire gli scambiatori e le apparecchiature.
Raffreddamento ed espansione
Dopo la compressione e la purificazione, l’aria viene progressivamente raffreddata attraverso scambiatori di calore che recuperano il freddo dei gas già raffreddati presenti nel processo.
Una parte del gas viene quindi sottoposta a espansione. Nel ciclo di Linde, il raffreddamento è associato principalmente all’espansione attraverso una valvola, sfruttando l’effetto Joule-Thomson. In condizioni appropriate, questa espansione determina una diminuzione della temperatura del gas.
Nel ciclo di Claude, invece, una parte del gas viene espansa attraverso una turbina. In questo caso il gas compie lavoro durante l’espansione, producendo un raffreddamento particolarmente efficace. Il gas freddo viene poi utilizzato negli scambiatori per raffreddare ulteriormente il flusso in ingresso.
Ripetendo questi passaggi, il sistema raggiunge temperature sufficientemente basse da permettere la formazione della fase liquida.
È importante precisare che l’effetto Joule-Thomson non consiste semplicemente in un gas che “si raffredda perché si espande”. Il raffreddamento Joule-Thomson è associato a un’espansione attraverso una restrizione in condizioni di entalpia pressoché costante e dipende dalle proprietà del gas e dalla temperatura iniziale. Per l’azoto, alle condizioni operative della liquefazione, l’effetto è favorevole al raffreddamento.
Dalla liquefazione alla separazione dell’azoto
L’aria liquefatta contiene principalmente azoto, ossigeno e argon. Per ottenere azoto con elevato grado di purezza, il liquido viene sottoposto a distillazione frazionata criogenica, sfruttando le differenti temperature di ebollizione dei suoi componenti.
L’azoto ha una temperatura di ebollizione di circa 77.36 K, pari a −195.79 °C alla pressione atmosferica, mentre l’ossigeno bolle a circa 90,2 K. Questa differenza permette di separare progressivamente i componenti dell’aria nelle colonne di distillazione.
Il processo industriale consente quindi di ottenere sia azoto gassoso ad elevata purezza, sia azoto allo stato liquido, che può essere successivamente immagazzinato e distribuito in appositi contenitori criogenici.
Perché l’azoto liquido evapora continuamente
Una volta prodotto, l’azoto liquido si trova in condizioni molto lontane da quelle dell’ambiente. Alla pressione atmosferica la sua temperatura di ebollizione è circa −195,79 °C, mentre una temperatura ambiente di 20 °C corrisponde a circa 293 K. La differenza è quindi di quasi 216 °C, non di 220 °C.
L’ambiente circostante fornisce continuamente energia termica al liquido. L’azoto assorbe questo calore e lo utilizza per effettuare il passaggio di stato da liquido a gas, senza che sia necessario aumentare significativamente la temperatura del liquido finché la pressione rimane prossima a quella atmosferica.
Il calore necessario per questo processo è il calore latente di vaporizzazione. Esso rappresenta l’energia richiesta per trasformare una determinata quantità di liquido in vapore alla temperatura di ebollizione.
Per questo motivo l’azoto liquido, anche quando viene conservato in un contenitore criogenico, tende progressivamente a evaporare. I contenitori utilizzati industrialmente e nei laboratori sono progettati per ridurre al minimo l’ingresso di calore, ma non possono eliminarlo completamente.
L’espansione durante la vaporizzazione
Il passaggio dell’azoto da liquido a gas comporta anche un’enorme variazione di volume. In condizioni prossime alla pressione atmosferica, una unità di volume di azoto liquido può generare circa 694 unità di volume di azoto gassoso quando il gas raggiunge condizioni ambiente.
Questo valore non rappresenta però un’espansione istantanea del liquido all’interno del contenitore: dipende dalle condizioni di temperatura e pressione considerate. È proprio questa enorme differenza di volume tra le due fasi a rendere particolarmente importante la gestione della ventilazione e dello sfiato dei contenitori.
In un ambiente chiuso, una quantità relativamente piccola di azoto liquido può quindi produrre una grande quantità di gas. L’azoto gassoso, pur non essendo tossico, può diluire l’ossigeno presente nell’aria e creare un grave rischio di asfissia.
L’evaporazione dell’azoto liquido rappresenta quindi una conseguenza diretta delle sue proprietà termodinamiche: il liquido, estremamente freddo, assorbe continuamente energia dall’ambiente e la utilizza per superare la transizione liquido-vapore, tornando progressivamente allo stato gassoso.
Proprietà dell’azoto liquido
L’azoto liquido si distingue per la temperatura estremamente bassa, l’elevata volatilità e la capacità di assorbire rapidamente calore dall’ambiente durante la vaporizzazione. È un liquido incolore e non infiammabile, costituito da molecole biatomiche N₂.
A contatto con superfici molto più calde della propria temperatura di ebollizione può manifestare il fenomeno di Leidenfrost: la rapida vaporizzazione forma uno strato di gas che ostacola temporaneamente il contatto diretto tra liquido e superficie.
Questo particolare comportamento contribuisce a spiegare alcuni degli effetti più caratteristici osservabili durante la manipolazione dell’azoto liquido.
Applicazioni dell’azoto liquido
Le proprietà criogeniche dell’azoto liquido ne hanno favorito l’impiego in numerosi settori, dalla produzione industriale alla medicina, dalla conservazione degli alimenti alla ricerca scientifica. La sua capacità di sottrarre rapidamente calore e di raggiungere temperature estremamente basse permette di controllare in modo efficace la temperatura di materiali, campioni biologici e prodotti.
Applicazioni industriali
Nell’industria l’azoto liquido viene utilizzato principalmente come fluido refrigerante. Il raffreddamento criogenico può essere impiegato in specifiche lavorazioni dei materiali, nei processi di congelamento e in applicazioni nelle quali è necessario raggiungere rapidamente temperature molto basse.
L’elevata capacità di assorbire calore durante la vaporizzazione permette inoltre di raffreddare rapidamente apparecchiature, prodotti e processi industriali.
Medicina e biologia
Uno degli impieghi più importanti dell’azoto liquido riguarda la crioconservazione di materiale biologico. Temperature estremamente basse consentono di rallentare drasticamente i processi metabolici e le reazioni chimiche, permettendo la conservazione di cellule, tessuti e altri campioni biologici secondo procedure specifiche.
L’azoto liquido viene inoltre impiegato nella crioterapia, una tecnica che utilizza temperature molto basse per provocare il congelamento controllato di determinati tessuti. Il suo impiego in ambito medico richiede protocolli rigorosi per controllare profondità e durata del raffreddamento.
Ricerca scientifica
Nei laboratori di ricerca l’azoto liquido viene utilizzato per raffreddare strumenti, campioni e materiali e per effettuare esperimenti a temperature criogeniche.
È particolarmente utile quando è necessario rallentare processi fisici o chimici dipendenti dalla temperatura oppure mantenere campioni in condizioni termiche controllate. La disponibilità relativamente semplice rispetto ad altri fluidi criogenici ne ha favorito la diffusione in numerosi ambiti della ricerca.
Superconduttività ed elettronica
L’azoto liquido trova applicazione anche nello studio e nel raffreddamento di alcuni materiali superconduttori. Alcuni superconduttori ad alta temperatura critica possono infatti raggiungere lo stato superconduttivo a temperature superiori a quella di ebollizione dell’azoto liquido.
Il raffreddamento mediante N₂ liquido permette quindi di studiare e sfruttare particolari proprietà elettriche dei materiali, riducendo la resistenza elettrica fino a condizioni prossime a quelle richieste dalla superconduttività.
L’impiego dell’azoto liquido in questo settore rappresenta un importante punto d’incontro tra criogenia, fisica della materia ed elettronica.
Industria alimentare
Nel settore alimentare l’azoto liquido può essere utilizzato per il raffreddamento e il congelamento rapido degli alimenti. La velocità con cui viene sottratto calore può limitare la formazione di grandi cristalli di ghiaccio, contribuendo a preservare alcune caratteristiche strutturali del prodotto.
L’impiego industriale richiede naturalmente apparecchiature e procedure idonee a garantire che il prodotto alimentare sia sicuro e che l’azoto residuo sia completamente evaporato prima del consumo.
Azoto liquido nella cucina molecolare
Un impiego particolarmente originale dell’azoto liquido si trova nella cucina molecolare, dove le sue proprietà criogeniche sono sfruttate per raffreddare o congelare rapidamente gli alimenti. L’azoto liquido agisce come un potente agente refrigerante per uso alimentare e non come un ingrediente tradizionale: durante il processo evapora rapidamente, senza lasciare nell’alimento quantità significative di sostanza, odori o sapori.
usi dell’azoto liquido nella cucina molecolare
Il raffreddamento estremamente rapido permette di ottenere consistenze e strutture difficili da raggiungere con i metodi convenzionali. È particolarmente utilizzato nella preparazione di gelati, sorbetti e dessert, nei quali la rapida formazione dei cristalli di ghiaccio può contribuire a ottenere una struttura molto fine e cremosa.
In ambito gastronomico si parla talvolta di “cottura a freddo”, ma dal punto di vista fisico è più corretto parlare di raffreddamento o congelamento ultrarapido. L’azoto liquido non provoca infatti una cottura nel senso tradizionale del termine, ma sottrae rapidamente energia termica all’alimento.
La tecnica, resa popolare anche dall’alta cucina contemporanea, rappresenta un interessante esempio di applicazione dei principi della termodinamica e della criogenia alla gastronomia. Il suo utilizzo richiede tuttavia procedure rigorose, perché l’azoto liquido deve essere completamente evaporato prima del consumo dell’alimento.
Azoto liquido e criogenia
L’azoto liquido è uno dei fluidi criogenici più utilizzati per ottenere e mantenere temperature estremamente basse. La criogenia è il ramo della scienza e dell’ingegneria che studia la produzione, il controllo e le applicazioni delle basse temperature, generalmente nell’intervallo al di sotto di circa −150 °C.
Grazie alla sua temperatura di ebollizione di circa −196 °C alla pressione atmosferica, l’azoto liquido permette di realizzare condizioni criogeniche in numerosi contesti, dalla ricerca scientifica alla medicina e dall’industria all’elettronica. Rispetto ad altri fluidi criogenici, come l’elio liquido, può essere prodotto e utilizzato con tecnologie relativamente accessibili.
La criogenia consente di modificare il comportamento della materia a basse temperature, influenzando proprietà elettriche, magnetiche, meccaniche e biologiche. L’azoto liquido costituisce quindi uno strumento fondamentale per lo studio e l’applicazione di questi fenomeni.
Rischi e sicurezza
Sebbene l’azoto sia il principale componente dell’atmosfera e non sia tossico né infiammabile, l’azoto liquido richiede particolari precauzioni a causa della sua temperatura estremamente bassa e della rapida vaporizzazione.
Il contatto diretto con il liquido può provocare gravi lesioni da freddo, analoghe alle ustioni, mentre il contatto con superfici raffreddate dall’azoto può causare il congelamento dei tessuti. La manipolazione deve quindi avvenire utilizzando adeguati dispositivi di protezione, come guanti criogenici, protezione degli occhi e indumenti appropriati.
Un rischio particolarmente importante è associato alla vaporizzazione dell’azoto. Il gas prodotto occupa un volume molto maggiore rispetto al liquido e, in un ambiente scarsamente ventilato, può sostituire progressivamente l’aria e ridurre la concentrazione di ossigeno. Poiché l’azoto è incolore e inodore, questa condizione può svilupparsi senza segnali sensoriali evidenti, creando un grave rischio di asfissia.
L’azoto liquido non deve inoltre essere conservato in contenitori ermeticamente chiusi. L’evaporazione continua genera infatti gas e può determinare un rapido aumento della pressione, con il rischio di danneggiamento o rottura del recipiente. Sono quindi necessari contenitori criogenici progettati per consentire uno sfiato controllato.
La sicurezza richiede infine ambienti adeguatamente ventilati, procedure operative specifiche e personale formato. Anche il trasporto e la conservazione devono essere effettuati con apparecchiature idonee, evitando esposizioni inutili al liquido e alle superfici criogeniche.
