I treni a levitazione magnetica, noti anche come Maglev (dall’inglese magnetic levitation), rappresentano una delle innovazioni più avanzate nel settore dei trasporti ferroviari ad alta velocità. Questi sistemi utilizzano il magnetismo per sollevare il convoglio sopra la guida su cui viaggia, eliminando quasi completamente il contatto meccanico tra treno e binario.
Grazie a questo principio, i treni a levitazione magnetica risultano più veloci, più efficienti e potenzialmente meno inquinanti rispetto ai tradizionali treni su rotaia, poiché la drastica riduzione dell’attrito consente di diminuire l’usura meccanica e migliorare le prestazioni energetiche.
Le basi teoriche della levitazione magnetica affondano le proprie radici nei primi decenni del XX secolo, in un periodo caratterizzato da importanti progressi nello studio dell’elettromagnetismo e dei motori elettrici. La possibilità di sfruttare campi magnetici per sostenere e guidare un veicolo suscitò rapidamente interesse nella comunità scientifica e ingegneristica.
Nel 1934 l’ingegnere tedesco Hermann Kemper ottenne il brevetto per uno dei primi prototipi di treno a levitazione magnetica, introducendo concetti che sarebbero diventati fondamentali nello sviluppo futuro della tecnologia Maglev.
Nonostante ciò, per decenni tali idee rimasero principalmente a livello sperimentale, sia a causa dei limiti tecnologici dell’epoca sia per gli elevati costi infrastrutturali. Fu soltanto negli anni Sessanta che il progetto iniziò a trasformarsi in una concreta prospettiva industriale. In questo periodo, soprattutto in Germania e Giappone, vennero avviati importanti programmi di ricerca dedicati ai sistemi ferroviari a levitazione magnetica.
Durante gli anni Settanta e Ottanta, i progressi furono notevoli. La Germania sviluppò la serie di prototipi Transrapid, progettati per raggiungere velocità estremamente elevate sfruttando sofisticati sistemi elettromagnetici.
Nei circuiti sperimentali, alcuni convogli superarono i 400 km/h, dimostrando il grande potenziale della tecnologia Maglev. Parallelamente, anche il Giappone investì intensamente nello sviluppo di sistemi basati su magneti superconduttori, aprendo la strada ai moderni treni ad altissima velocità.
Funzionamento del sistema di levitazione
Nei sistemi Maglev a sospensione elettrodinamica, le pareti laterali della guida ospitano particolari bobine di levitazione, spesso disposte con una configurazione a forma di “otto”. Quando il treno passa ad alta velocità, i magneti superconduttori montati sul veicolo generano un intenso campo magnetico variabile che induce una corrente elettrica nelle bobine della guida.

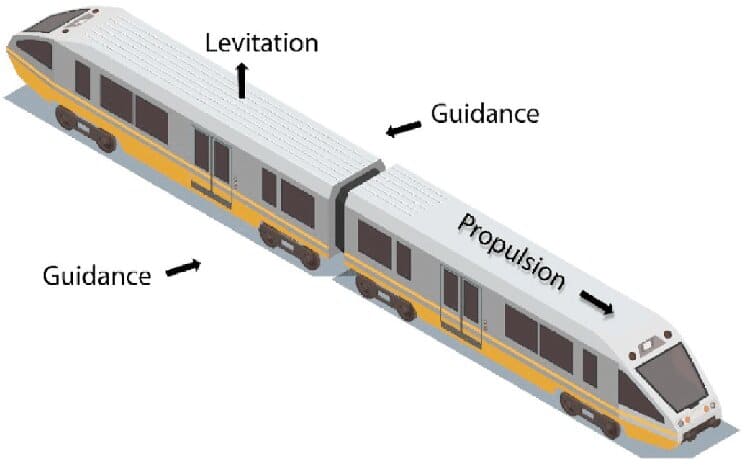

funzionamento dei treni a levitazione magnetica
Secondo la legge dell’induzione elettromagnetica, le correnti indotte trasformano temporaneamente le bobine in elettromagneti. L’interazione tra questi campi magnetici produce simultaneamente forze repulsive e attrattive che sollevano il veicolo e lo mantengono sospeso sopra la guida.
Il risultato è una condizione di levitazione stabile in cui il treno “galleggia” lungo il percorso senza entrare in contatto con il binario. L’assenza di attrito radente riduce drasticamente vibrazioni, rumore e usura dei componenti meccanici.
Stabilizzazione e guida laterale
Oltre alla levitazione verticale, il sistema Maglev deve garantire anche la stabilità laterale del convoglio. Per questo motivo, le bobine installate sulle pareti della guida sono collegate tra loro formando circuiti chiusi.
Quando il veicolo tende a spostarsi lateralmente rispetto al centro della guida, si generano variazioni del campo magnetico che inducono correnti differenti nelle bobine dei due lati. Sul lato più vicino al treno si sviluppa una forza repulsiva maggiore, mentre sul lato opposto prevale una forza attrattiva.
Questo meccanismo riporta automaticamente il convoglio verso la posizione centrale, garantendo una guida stabile anche ad altissime velocità. Il sistema di centraggio magnetico costituisce uno degli elementi fondamentali per la sicurezza e la precisione del funzionamento dei treni Maglev.
Il principio della propulsione magnetica
Nei treni a levitazione magnetica, anche la propulsione avviene senza contatto meccanico. Lungo le pareti laterali della guida sono installate bobine di propulsione alimentate da corrente alternata trifase proveniente da apposite sottostazioni elettriche.
L’alimentazione delle bobine genera un campo magnetico variabile e progressivo che si propaga lungo la guida comportandosi come un vero e proprio motore lineare. I magneti superconduttori presenti sul treno vengono quindi alternativamente attratti e respinti dal campo magnetico in movimento.
Questo processo produce la spinta necessaria per accelerare il convoglio e mantenerlo in moto. Il controllo elettronico della frequenza della corrente consente inoltre di regolare con estrema precisione velocità, accelerazione e frenata del veicolo.
Grazie a questo sistema, i treni Maglev possono raggiungere velocità estremamente elevate, superiori ai 500 km/h, mantenendo elevati livelli di comfort, stabilità ed efficienza energetica.
Tecnologie di levitazione magnetica
I sistemi ferroviari Maglev possono essere realizzati attraverso due principali tecnologie di sospensione magnetica: la sospensione elettromagnetica (EMS) e la sospensione elettrodinamica (EDS). Entrambi i sistemi sfruttano l’interazione tra campi magnetici per eliminare il contatto tra il veicolo e la guida, ma differiscono profondamente per principio fisico, stabilità e modalità di funzionamento.
Sospensione elettromagnetica (EMS)
La tecnologia EMS (Electromagnetic Suspension) si basa sulla forza di attrazione generata tra elettromagneti installati sul treno e strutture ferromagnetiche presenti sulla guida. In questo sistema, il convoglio “avvolge” parzialmente il binario e viene mantenuto sospeso grazie a un continuo controllo elettronico della distanza tra il veicolo e la guida.
Uno dei principali vantaggi dell’EMS è la capacità di mantenere la levitazione anche a velocità nulla. Ciò significa che il treno può restare sospeso già durante la fase di arresto o partenza, senza necessità di ruote ausiliarie. Inoltre, rispetto ai sistemi EDS, l’EMS presenta una struttura relativamente più semplice dal punto di vista costruttivo.
Tuttavia, questo sistema è intrinsecamente instabile. La forza attrattiva varia rapidamente con la distanza tra treno e guida, per cui anche piccole oscillazioni possono compromettere la levitazione. Per evitare il contatto con il binario, il sistema richiede sofisticati circuiti elettronici di controllo a feedback che regolano continuamente la corrente negli elettromagneti.
La tecnologia EMS è stata adottata soprattutto nei treni a levitazione magnetica sviluppati in Germania, come il celebre progetto Transrapid.

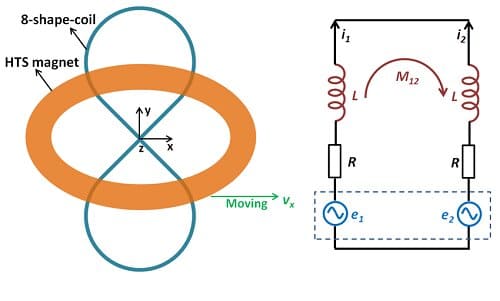

Sospensione elettrodinamica (EDS)
La tecnologia EDS (Electrodynamic Suspension) sfrutta invece le forze repulsive generate dall’interazione tra magneti superconduttori installati sul veicolo e correnti indotte nelle bobine della guida.
Sospensione elettrodinamica (EDS)
Quando il treno si muove, il campo magnetico variabile prodotto dai magneti induce correnti elettriche nelle bobine poste lungo il percorso. Tali correnti generano campi magnetici opposti che producono la forza repulsiva responsabile della levitazione.
Uno dei maggiori vantaggi dell’EDS è la notevole stabilità alle alte velocità. A differenza dell’EMS, il sistema tende naturalmente a mantenere il veicolo centrato e sospeso senza richiedere controlli elettronici altrettanto complessi. Questa caratteristica rende l’EDS particolarmente adatto ai treni ad altissima velocità.
Lo svantaggio principale è che la levitazione si manifesta soltanto oltre una certa velocità minima. Durante le fasi di partenza e arresto, il treno deve quindi utilizzare ruote tradizionali o sistemi ausiliari di supporto. Inoltre, l’impiego di magneti superconduttori e sistemi criogenici rende l’infrastruttura più complessa e costosa.
Questa tecnologia è stata sviluppata soprattutto in Giappone, dove viene utilizzata nei più avanzati prototipi di treni Maglev superconduttori.
La propulsione nei treni a levitazione magnetica
Nei treni a levitazione magnetica, la propulsione è la forza responsabile dello spostamento del convoglio lungo la guida. A differenza dei treni tradizionali, nei quali il movimento è trasmesso alle ruote tramite motori meccanici, nei sistemi Maglev il moto è generato direttamente attraverso l’interazione tra campi magnetici.
Per ottenere questo risultato vengono impiegati particolari motori elettrici chiamati motori lineari, progettati per produrre un movimento rettilineo anziché rotatorio. Questa tecnologia consente ai treni Maglev di raggiungere velocità estremamente elevate con ridotte perdite per attrito e maggiore efficienza energetica.
Dal motore rotativo al motore lineare
Per comprendere il funzionamento della propulsione magnetica è utile partire dal principio del motore elettrico tradizionale. In un comune motore rotativo, una parte fissa chiamata statore genera un campo magnetico variabile che interagisce con una parte mobile, il rotore, inducendo una coppia meccanica che provoca la rotazione dell’albero motore.
Il motore lineare può essere considerato come una versione “aperta” o “dispiegata” di questo sistema. Invece di essere disposto in forma circolare, il motore viene sviluppato lungo una linea retta.
Nel motore lineare:
-lo statore è disposto longitudinalmente lungo la guida
-il rotore si trova sul veicolo
-il campo magnetico non ruota, ma si propaga lungo il binario
-la forza prodotta non genera una rotazione, bensì uno spostamento lineare.
Il risultato è un sistema capace di trascinare direttamente il convoglio lungo il percorso senza l’impiego di ruote motrici.
Primario e secondario nel sistema Maglev
Nella terminologia dei motori lineari, si utilizzano generalmente i termini primario e secondario al posto di statore e rotore.
Nei treni a levitazione magnetica il primario è integrato nella guida e il secondario è montato sotto le carrozze del treno.
Le bobine del primario vengono alimentate in sequenza da corrente alternata trifase, generando un campo magnetico mobile che si propaga lungo la guida.
Il secondario è quindi attratto e respinto da questo campo magnetico in movimento, producendo la spinta necessaria alla propulsione del convoglio. In pratica, l’intera infrastruttura ferroviaria si comporta come un gigantesco motore elettrico lineare.
Il motore a induzione lineare (LIM)
Una delle configurazioni più semplici è il motore a induzione lineare (Linear Induction Motor, LIM). In questo sistema, il campo magnetico generato dal primario induce correnti elettriche nel secondario.
Secondo il principio dell’induzione elettromagnetica le correnti indotte producono a loro volta un campo magnetico che interagisce con quello originario, generando la forza di trazione.
Tuttavia, nel LIM il secondario rimane sempre leggermente “in ritardo” rispetto al campo magnetico in movimento. Questo fenomeno, chiamato slip, provoca perdite energetiche e limita l’efficienza complessiva del sistema.

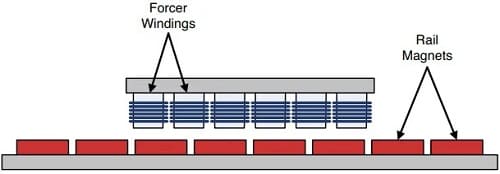

Il motore sincrono lineare (LSM)
Per migliorare le prestazioni dei sistemi Maglev ad alta velocità viene spesso utilizzato il motore sincrono lineare (Linear Synchronous Motor, LSM).
motore-sincrono-lineare
In questa configurazione, il secondario è dotato di magneti permanenti o magneti superconduttori che generano un proprio campo magnetico stabile. Ciò consente al secondario di muoversi in perfetta sincronia con il campo magnetico prodotto dal primario.
L’assenza di ritardo tra campo magnetico e secondario riduce le perdite energetiche, aumenta l’efficienza e permette di raggiungere velocità molto elevate. Per questo motivo, i motori LSM rappresentano oggi la soluzione preferita nei sistemi Maglev più avanzati.
Il sistema di guida nei treni a levitazione magnetica
Oltre alla levitazione e alla propulsione, un elemento fondamentale dei treni Maglev è il sistema di guida laterale, responsabile del mantenimento del convoglio nella corretta posizione rispetto alla guida. Nei treni ferroviari tradizionali questo compito è svolto dall’interazione meccanica tra ruote e rotaie; nei sistemi a levitazione magnetica, invece, il centraggio del veicolo viene ottenuto sfruttando esclusivamente forze elettromagnetiche.
La guida magnetica è essenziale per garantire stabilità, sicurezza e precisione del moto, soprattutto alle altissime velocità raggiunte dai sistemi Maglev. Anche minime deviazioni laterali potrebbero infatti compromettere il corretto funzionamento della levitazione e della propulsione.
Guida magnetica nei sistemi ad alta velocità
Nei treni Maglev ad alta velocità, il mantenimento della posizione centrale del convoglio avviene tramite forze magnetiche repulsive o attrattive generate tra il veicolo e la guida.
Quando il treno tende a spostarsi lateralmente, l’interazione tra i campi magnetici varia automaticamente producendo una forza di richiamo che riporta il convoglio verso la posizione di equilibrio. Questo sistema permette di eliminare quasi completamente il contatto meccanico e ridurre le oscillazioni laterali anche a velocità estremamente elevate.
Il principio generale può essere espresso come una forza di richiamo proporzionale allo spostamento laterale:
F = – kx
dove:
F rappresenta la forza di richiamo magnetica;
x è lo spostamento laterale del treno;
k è una costante legata all’intensità del sistema magnetico.
Questo comportamento è analogo a quello di un sistema elastico stabilizzante.
Il sistema di guida del Transrapid
Nel sistema Transrapid, sviluppato in Germania, la guida laterale è realizzata mediante elettromagneti installati sul treno che avvolgono parzialmente la guida.
Due binari elettromagnetici sono disposti ai lati della struttura della rotaia e generano forze attrattive controllate elettronicamente. Tali forze impediscono al convoglio di allontanarsi dalla traiettoria stabilita e mantengono costante la distanza laterale rispetto alla guida.
Il sistema richiede sensori e circuiti di controllo ad alta precisione, in grado di regolare continuamente l’intensità della corrente negli elettromagneti per compensare eventuali oscillazioni del veicolo.
Il sistema di guida dell’MLX giapponese
Nel sistema MLX, sviluppato in Giappone, la funzione di guida è strettamente integrata con quella di levitazione.
Le bobine di levitazione poste sui lati della guida sono collegate tra loro formando circuiti chiusi. Quando il treno tende a spostarsi verso uno dei lati, le variazioni del campo magnetico inducono correnti differenti nelle bobine.
Questo fenomeno genera una forza repulsiva maggiore sul lato più vicino e una forza attrattiva sul lato opposto.
L’effetto combinato riporta automaticamente il convoglio verso il centro della guida, garantendo una stabilizzazione naturale del sistema senza richiedere continui interventi correttivi.
Nel sistema MLX, quindi, levitazione e guida laterale costituiscono un unico processo elettrodinamico integrato. Questa soluzione offre elevata stabilità alle alte velocità ed è una delle ragioni per cui i sistemi Maglev giapponesi sono considerati tra i più avanzati al mondo.
Vantaggi dei treni a levitazione magnetica
I treni a levitazione magnetica offrono numerosi vantaggi rispetto ai sistemi ferroviari convenzionali, derivanti principalmente dall’assenza di contatto meccanico tra veicolo e guida e dall’impiego di campi elettromagnetici per la levitazione e la propulsione.
Velocità e prestazioni operative dei treni a levitazione magnetica
Uno dei vantaggi più evidenti è l’elevata velocità raggiungibile. L’assenza di attrito radente tra ruote e rotaie consente ai treni Maglev di operare a velocità molto superiori rispetto ai treni tradizionali ad alta velocità. Attualmente, lo Shanghai Maglev rappresenta l’unico sistema commerciale operativo ad alta velocità e detiene uno dei record mondiali di velocità per un treno in servizio.
La riduzione delle resistenze meccaniche permette inoltre accelerazioni più rapide e una maggiore fluidità di marcia, migliorando le prestazioni complessive del sistema.
Durata e riduzione dell’usura
Un altro vantaggio significativo riguarda la longevità dei componenti. Nei sistemi ferroviari tradizionali, ruote e rotaie sono soggette a forti sollecitazioni meccaniche che ne provocano usura progressiva e necessitano manutenzione periodica.
Nei sistemi Maglev, invece, l’assenza di contatto fisico riduce drasticamente l’usura sia del veicolo sia dell’infrastruttura, con conseguente diminuzione dei costi di manutenzione nel lungo periodo e maggiore durata operativa dei componenti.
Sicurezza operativa dei treni a levitazione magnetica
Dal punto di vista della sicurezza, i treni a levitazione magnetica presentano caratteristiche particolarmente favorevoli. Il rischio di deragliamento è praticamente nullo, poiché il veicolo è stabilizzato e guidato da campi magnetici che lo mantengono vincolato alla traiettoria.
Inoltre, le condizioni meteorologiche hanno un impatto molto limitato sul funzionamento del sistema: neve, ghiaccio e pioggia non interferiscono con la levitazione né con la propulsione, poiché non vi è dipendenza dall’attrito tra ruote e binario.
Un ulteriore vantaggio riguarda la possibilità di realizzare linee sopraelevate, riducendo il rischio di collisioni con ostacoli presenti al suolo e migliorando la sicurezza complessiva del tracciato.
Efficienza energetica
L’eliminazione dell’attrito meccanico contribuisce anche a una maggiore efficienza energetica. Una parte significativa dell’energia nei sistemi ferroviari tradizionali viene dissipata per vincere le resistenze di rotolamento.
Nei sistemi Maglev, l’energia viene principalmente utilizzata per la levitazione e la propulsione elettromagnetica, con una riduzione delle perdite legate all’attrito. Questo aspetto incide direttamente sui costi operativi, rendendo il sistema potenzialmente più competitivo in scenari di lungo periodo e ad alta intensità di utilizzo.
Impatto ambientale
I treni a levitazione magnetica possono avere un impatto ambientale ridotto rispetto alle infrastrutture ferroviarie tradizionali. La capacità di affrontare curve più strette consente una progettazione più flessibile delle linee, adattandosi meglio alla morfologia del territorio e riducendo la necessità di grandi opere infrastrutturali.
Inoltre, le linee possono essere realizzate in forma sopraelevata, limitando l’occupazione del suolo e riducendo l’interferenza con ecosistemi naturali. Questo contribuisce a una minore frammentazione degli habitat e a una maggiore tutela della fauna e della flora locali.
Inquinamento acustico
Un ulteriore vantaggio riguarda la riduzione del rumore operativo. L’assenza di contatto tra ruote e rotaie elimina gran parte delle vibrazioni meccaniche tipiche dei treni convenzionali.
Di conseguenza, i sistemi Maglev risultano generalmente più silenziosi, migliorando la qualità della vita nelle aree attraversate dalle linee ferroviarie, soprattutto in contesti urbani o periurbani.
Limiti dei treni a levitazione magnetica
Nonostante i numerosi vantaggi, i treni a levitazione magnetica presentano ancora alcune criticità che ne limitano la diffusione su larga scala.
Il principale ostacolo è rappresentato dall’elevato costo infrastrutturale. Le linee Maglev non sono compatibili con le reti ferroviarie esistenti, poiché richiedono strutture completamente nuove. Ciò implica la necessità di progettare e costruire l’intero sistema da zero, con investimenti iniziali molto elevati.
A questo si aggiungono la complessità tecnologica, i costi di manutenzione specialistica e la necessità di infrastrutture dedicate, fattori che rendono ancora difficile una diffusione globale su larga scala.
