Un sistema di comunicazione è qualsiasi sistema in cui le informazioni sono trasmesse da un luogo fisico a un altro luogo fisico. Questo processo può avvenire attraverso diversi mezzi fisici o wireless e rappresenta la base delle moderne tecnologie di telecomunicazione.
In generale, un sistema di comunicazione è costituito da reti di telecomunicazioni interconnesse, sistemi di trasmissione, stazioni di ripetizione, stazioni di instradamento (o nodi intermedi) e apparecchiature terminali. Ogni componente contribuisce alla corretta propagazione del segnale, garantendo che l’informazione raggiunga il destinatario in modo affidabile.
L’evoluzione tecnologica ha portato a un progressivo aumento della capacità delle reti per soddisfare le crescenti esigenze degli utenti. Questo sviluppo ha determinato il passaggio generazionale delle reti cellulari, dalla prima generazione (1G) fino alle attuali reti di quinta generazione (5G), caratterizzate da elevata velocità di trasmissione, bassa latenza e maggiore connettività.
I sistemi di comunicazione non sono utilizzati solo nelle telecomunicazioni tradizionali, ma anche in contesti avanzati come le microreti elettriche intelligenti (smart microgrids), dove svolgono un ruolo fondamentale nel controllo e nel monitoraggio del sistema energetico. In questo caso, il sistema di comunicazione integra le funzionalità della rete intelligente, permettendo lo scambio continuo di informazioni tra i vari componenti della microrete.
Il tipo e il ruolo del sistema di comunicazione in una microrete dipendono dalla progettazione del sistema di controllo e dalla configurazione dei componenti. In applicazioni di questo tipo, è essenziale garantire una comunicazione in tempo reale con ritardi minimi, poiché il controllo del sistema richiede risposte rapide e deterministiche.
L’impiego di un sistema di comunicazione adeguato consente quindi di assicurare il funzionamento della microrete in modo sicuro, affidabile, sostenibile ed efficiente dal punto di vista energetico ed economico.
Componenti di un sistema di comunicazione
Un sistema di comunicazione è una rete strutturata e interconnessa di dispositivi, protocolli e tecnologie progettati per consentire lo scambio di informazioni, dati o messaggi tra individui o macchine su brevi o lunghe distanze.
Questi sistemi hanno subito una profonda evoluzione storica: si è passati da metodi rudimentali come segnali di fumo e piccioni viaggiatori fino alle moderne reti digitali globali, che permettono la trasmissione istantanea di voce, video e dati in tutto il mondo.
Un sistema di comunicazione può essere scomposto in diversi elementi fondamentali, ciascuno dei quali svolge un ruolo specifico nel processo di trasmissione dell’informazione.
Trasmettitore

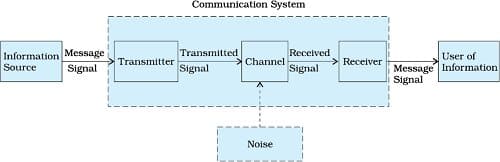

diagramma a blocchi di un sistema di comunicazione
Il trasmettitore rappresenta il punto di partenza del processo comunicativo. La sua funzione è quella di convertire l’informazione in un segnale adatto alla trasmissione, che possa viaggiare efficacemente attraverso il mezzo scelto.
Questa conversione può includere operazioni come codifica, modulazione e amplificazione del segnale. A seconda della tecnologia utilizzata, il trasmettitore può generare onde radio, impulsi luminosi (nelle fibre ottiche) o segnali elettrici (nei cavi).
Mezzo di trasmissione
Il mezzo di trasmissione è il canale fisico o non fisico attraverso cui il segnale si propaga dal trasmettitore al ricevitore.
Esso può essere:
-Guidato, come cavi in rame o fibre ottiche, dove il segnale è confinato in un supporto fisico;
-Non guidato, come onde radio, microonde e collegamenti satellitari, dove il segnale si propaga liberamente nello spazio.
Il mezzo influisce direttamente su velocità, qualità e affidabilità della comunicazione, poiché introduce attenuazione e possibili disturbi.
Ricevitore
Il ricevitore ha il compito di catturare il segnale trasmesso e ricostruire l’informazione originale.
Per farlo, esegue operazioni inverse rispetto al trasmettitore, come filtraggio, demodulazione e decodifica. L’obiettivo è recuperare il messaggio nel modo più fedele possibile, riducendo gli effetti del rumore e delle interferenze accumulate durante la trasmissione.
Messaggio
Il messaggio è il contenuto informativo che deve essere trasmesso. Può assumere diverse forme, tra cui il testo scritto, la voce, le immagini, i video e i dati digitali
In un sistema moderno, il messaggio viene quasi sempre convertito in forma digitale, cioè in una sequenza di bit, per facilitarne l’elaborazione e la trasmissione.
Protocolli di comunicazione
I protocolli sono un insieme di regole e convenzioni che definiscono come i dati devono essere formattati, trasmessi e interpretati all’interno del sistema di comunicazione.
Essi garantiscono che i dispositivi coinvolti “parlino la stessa lingua”, assicurando la sincronizzazione tra trasmettitore e ricevitore, il controllo degli errori, la gestione del flusso dei dati e l’affidabilità della comunicazione
Senza protocolli, anche un sistema fisicamente funzionante non sarebbe in grado di trasferire informazioni in modo coerente.
L’interazione tra trasmettitore, mezzo, ricevitore e protocolli consente la realizzazione di sistemi di comunicazione efficienti, scalabili e robusti, fondamentali per le moderne reti digitali e per applicazioni avanzate come Internet, telecomunicazioni mobili e sistemi industriali intelligenti.
Tipi di sistemi di comunicazione
I sistemi di comunicazione possono essere classificati in base al mezzo trasmissivo utilizzato, alla distanza coperta e alla tecnologia impiegata. Le principali categorie includono sistemi cablati, wireless, satellitari e le reti Internet, che rappresentano oggi l’infrastruttura globale della comunicazione digitale.
Sistema di comunicazione cablato
I sistemi di comunicazione cablati utilizzano un supporto fisico per la trasmissione dei dati, come cavi a doppino intrecciato, cavi coassiali e fibre ottiche.
In questi sistemi, il segnale viaggia confinato all’interno del mezzo fisico, riducendo notevolmente le interferenze esterne e migliorando la stabilità della trasmissione. Per questo motivo, essi offrono elevata affidabilità, sicurezza e qualità del segnale.
Le fibre ottiche, in particolare, rappresentano la tecnologia più avanzata in questa categoria, poiché trasmettono informazioni sotto forma di impulsi luminosi, garantendo altissime velocità di trasmissione e basse perdite di segnale.
I sistemi cablati sono largamente utilizzati in applicazioni critiche come reti bancarie, infrastrutture sanitarie, sistemi industriali e comunicazioni militari, dove stabilità e sicurezza sono requisiti fondamentali.
Sistema di comunicazione wireless
I sistemi di comunicazione wireless utilizzano onde elettromagnetiche che si propagano nell’aria o nel vuoto per trasmettere informazioni senza la necessità di collegamenti fisici.
Questa categoria include tecnologie come Wi-Fi, Bluetooth e reti cellulari (2G, 3G, 4G e 5G).
Il principale vantaggio di questi sistemi è la mobilità, poiché consentono la comunicazione tra dispositivi in movimento e in ambienti diversi senza infrastrutture cablate dirette. Tuttavia, sono più esposti a interferenze, attenuazione e problemi di sicurezza rispetto ai sistemi cablati.
Le reti cellulari moderne rappresentano una delle applicazioni più importanti del wireless, permettendo comunicazioni globali e servizi avanzati come streaming, Internet mobile e Internet of Things (IoT).
Sistema di comunicazione satellitare
I sistemi di comunicazione satellitare si basano sull’utilizzo di satelliti artificiali che operano in orbita geostazionaria (GEO) o a bassa orbita terrestre (LEO).
Questi satelliti funzionano come ripetitori nello spazio: ricevono un segnale dalla Terra, lo amplificano e lo ritrasmettono verso un’altra area geografica.
Grazie a questa struttura, i sistemi satellitari permettono la comunicazione su lunghe distanze e copertura globale, anche in zone remote dove le infrastrutture terrestri sono assenti o difficili da installare.
Essi sono fondamentali per telecomunicazioni internazionali, radiodiffusione televisiva, navigazione GPS e osservazione terrestre.
Sistema di comunicazione in fibra ottica
Sebbene spesso inclusi nei sistemi cablati, i sistemi basati su fibra ottica meritano una distinzione specifica per la loro importanza tecnologica.
In questi sistemi, l’informazione viene trasmessa tramite impulsi luminosi guidati da sottili filamenti di vetro o plastica. Questo consente una trasmissione con bassissima attenuazione, elevata larghezza di banda e immunità ai disturbi elettromagnetici.
La fibra ottica è oggi la tecnologia principale per le dorsali Internet e le reti ad alta velocità.
Sistema di comunicazione Internet
Internet è un sistema globale di reti interconnesse che consente lo scambio di informazioni tra miliardi di dispositivi in tutto il mondo.
A differenza dei sistemi precedenti, Internet non è un singolo mezzo trasmissivo, ma una infrastruttura complessa che integra tecnologie cablate, wireless e satellitari.
Il suo funzionamento si basa su una serie di protocolli standardizzati, come il TCP/IP, che garantiscono la corretta suddivisione, trasmissione e ricostruzione dei dati.
Internet abilita una vasta gamma di servizi, tra cui posta elettronica, social network, cloud computing, streaming multimediale e comunicazione in tempo reale, rappresentando oggi il nucleo della società dell’informazione.
La diversificazione dei sistemi di comunicazione consente di adattare la trasmissione delle informazioni a esigenze molto diverse, combinando velocità, affidabilità, copertura e mobilità. L’integrazione tra sistemi cablati, wireless, satellitari e Internet costituisce la base delle moderne reti globali.
Larghezza di banda dei segnali
In un sistema di comunicazione, il segnale informativo (o messaggio) può assumere diverse forme, come voce, musica, immagini o dati digitali. Ciascuno di questi segnali è caratterizzato da un proprio contenuto in frequenza, ovvero da una specifica banda di frequenze.
La scelta del sistema di comunicazione dipende quindi dalla larghezza di banda necessaria per trasmettere correttamente il segnale, cioè dall’intervallo di frequenze che contiene l’informazione significativa.
Banda di frequenza nei segnali analogici
Per i segnali vocali, come quelli utilizzati nelle comunicazioni telefoniche, è sufficiente una banda di frequenze compresa tra circa 300 Hz e 3100 Hz. Di conseguenza, la larghezza di banda necessaria è di circa 2800 Hz.
Questo intervallo limitato è sufficiente perché gran parte dell’intelligibilità del parlato è contenuta in queste frequenze, mentre le componenti fuori banda possono essere trascurate senza compromettere la comprensione del messaggio.
Per la musica, invece, lo spettro di frequenze è molto più ampio. Gli strumenti musicali producono suoni che coprono gran parte dello spettro udibile umano, che va da circa 20 Hz a 20 kHz. Per questo motivo, la trasmissione fedele della musica richiede una larghezza di banda dell’ordine di 20 kHz o superiore, al fine di preservare la qualità del suono.
Nel caso dei segnali video, utilizzati ad esempio nella televisione analogica, la banda richiesta è ancora più elevata. Un segnale video standard necessita di circa 4.2 MHz, mentre un segnale televisivo completo, che include sia audio sia video, richiede tipicamente una banda di circa 6 MHz.
Spettro dei segnali digitali e armoniche
I segnali digitali hanno una forma tipica a onda rettangolare, caratterizzata da transizioni rapide tra due livelli di tensione (0 e 1).

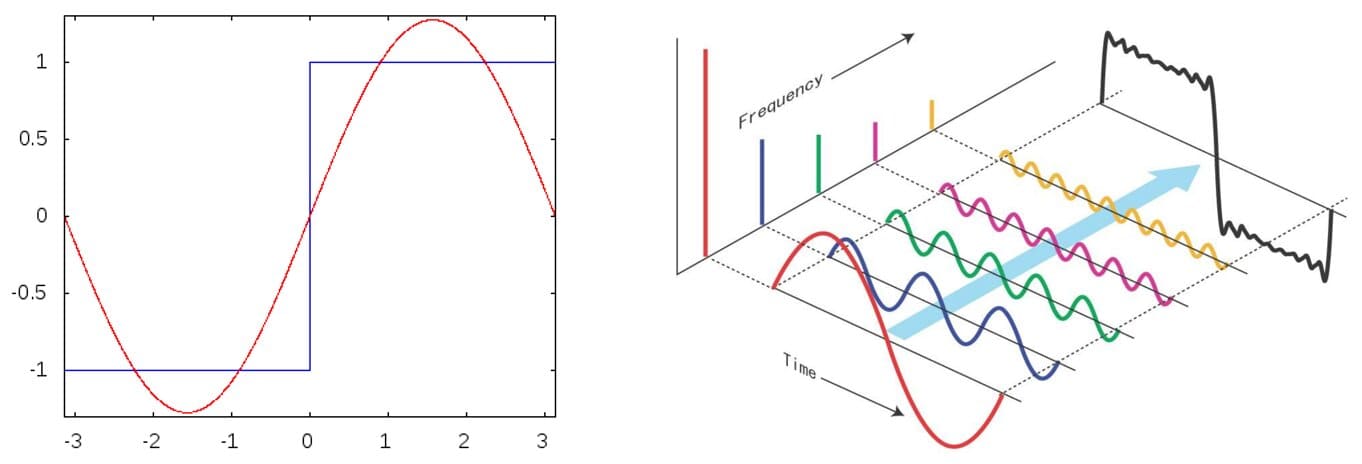

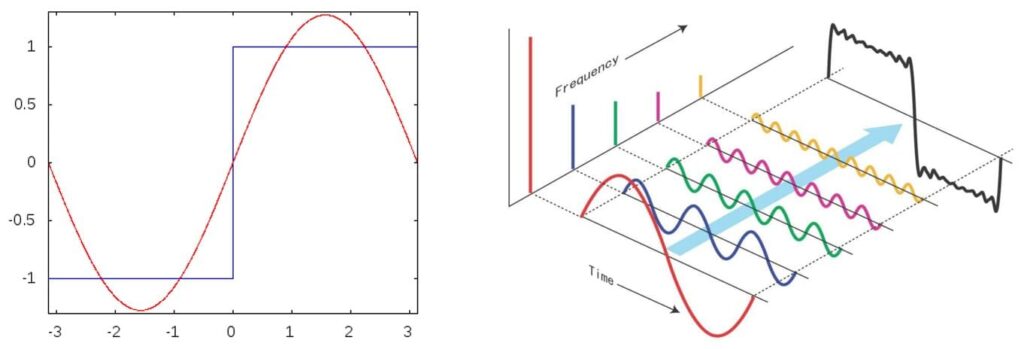

Spettro dei segnali digitali e armoniche
Dal punto di vista matematico, un’onda rettangolare può essere scomposta in una somma di onde sinusoidali mediante la serie di Fourier. Essa è costituita da una frequenza fondamentale e da una serie di armoniche:
ν₀, 2ν₀, 3ν₀, 4ν₀, …, nν₀, dove ν₀ = 1 / T₀ è la frequenza fondamentale.
In teoria, per ricostruire perfettamente un’onda rettangolare è necessario sommare un numero infinito di armoniche, il che implica una larghezza di banda teoricamente infinita.
Larghezza di banda pratica e distorsione
In pratica, tuttavia, un sistema di comunicazione non può trasmettere frequenze illimitate. Per questo motivo si considera solo un numero finito di armoniche, trascurando quelle di ordine più elevato.
Questo comporta che il segnale ricevuto sia una versione approssimata e leggermente distorta del segnale originale. Tuttavia, se la banda disponibile è sufficientemente ampia da includere le armoniche principali, l’informazione essenziale non viene persa e il segnale può essere ricostruito in modo accettabile.
Le armoniche di ordine superiore contribuiscono sempre meno alla forma d’onda, quindi il loro effetto sulla ricostruzione del segnale è progressivamente minore.
Il concetto di larghezza di banda è quindi fondamentale nei sistemi di comunicazione, poiché determina la quantità di informazione trasmissibile e la qualità del segnale ricevuto. Una corretta gestione della banda consente di bilanciare fedeltà del segnale, efficienza del sistema e occupazione delle risorse di trasmissione.
Larghezza di banda del mezzo di trasmissione
Analogamente ai segnali informativi, anche i mezzi di trasmissione possiedono una propria larghezza di banda limitata, che determina la quantità massima di informazione che possono trasportare in un dato intervallo di tempo.
I principali mezzi di trasmissione utilizzati nei sistemi di comunicazione sono i cavi elettrici, lo spazio libero (wireless) e le fibre ottiche. Ognuno di essi presenta caratteristiche fisiche diverse che influenzano direttamente la capacità trasmissiva.
Mezzi guidati: cavi elettrici
Tra i mezzi guidati più diffusi troviamo il cavo coassiale, ancora oggi utilizzato in molte applicazioni di telecomunicazione e trasmissione dati.
Questo tipo di cavo offre una larghezza di banda dell’ordine di circa 750 MHz, rendendolo adatto a comunicazioni ad alta frequenza su distanze relativamente brevi o medie. In generale, i cavi coassiali vengono impiegati per frequenze fino a circa 18 GHz, oltre le quali le perdite e le attenuazioni diventano troppo elevate.
Nonostante la diffusione storica, questi mezzi sono progressivamente sostituiti da tecnologie più efficienti come la fibra ottica nelle reti ad alta velocità.
Mezzi non guidati: spazio libero
La comunicazione in spazio libero, tipica dei sistemi radio, avviene attraverso la propagazione di onde elettromagnetiche nell’atmosfera o nel vuoto.
Questo tipo di trasmissione copre un intervallo di frequenze molto ampio, che va da poche centinaia di kHz fino a diversi GHz. Tale spettro è suddiviso in diverse bande e assegnato a specifici servizi, come radiodiffusione, telefonia mobile, Wi-Fi, comunicazioni satellitari e radar.
La principale caratteristica di questo mezzo è la sua elevata flessibilità e copertura geografica, anche se è più soggetto a interferenze, attenuazione e disturbi ambientali rispetto ai mezzi guidati.
Mezzi ottici: fibre ottiche
Le fibre ottiche rappresentano oggi uno dei mezzi di trasmissione più avanzati. Esse sfruttano la propagazione della luce in guide dielettriche per trasportare informazioni su lunghe distanze.
La trasmissione avviene in un intervallo di frequenze estremamente elevato, compreso tra circa 1 THz e 1000 THz, che corrisponde allo spettro che va dalle microonde fino all’ultravioletto.
Grazie a queste caratteristiche, una fibra ottica può garantire una larghezza di banda superiore a 100 GHz, con valori sempre in aumento grazie alle moderne tecniche di multiplexing. Questo la rende ideale per dorsali Internet, reti metropolitane e infrastrutture di telecomunicazione ad altissima capacità.
Assegnazione dello spettro radio
Lo spettro elettromagnetico utilizzato nelle comunicazioni non è libero, ma viene regolato a livello internazionale per evitare interferenze tra servizi diversi.
L’Unione Internazionale delle Telecomunicazioni (ITU) è l’organismo responsabile della gestione e assegnazione delle bande di frequenza radio a livello globale.
Attraverso accordi internazionali, l’ITU stabilisce quali frequenze possono essere utilizzate per servizi specifici come telefonia mobile, trasmissioni televisive, comunicazioni satellitari e sistemi di navigazione.
La larghezza di banda del mezzo di trasmissione rappresenta quindi un fattore fondamentale nella progettazione dei sistemi di comunicazione, poiché determina direttamente la capacità di trasporto dell’informazione, l’efficienza e le prestazioni complessive della rete.
Propagazione delle onde elettromagnetiche
Nelle comunicazioni radio, un’antenna trasmittente irradia onde elettromagnetiche (onde EM) che si propagano nello spazio fino a raggiungere l’antenna ricevente. Durante questo percorso, l’onda subisce una progressiva diminuzione di intensità a causa della dispersione energetica e delle interazioni con l’ambiente.
La propagazione delle onde elettromagnetiche dipende da numerosi fattori, tra cui la frequenza del segnale, le caratteristiche dell’antenna e la composizione dell’atmosfera terrestre, che influenza in modo decisivo il comportamento delle onde radio.
Per ottenere una trasmissione efficiente, le dimensioni dell’antenna devono essere dell’ordine della lunghezza d’onda del segnale, tipicamente almeno pari a λ/4. A basse frequenze, dove la lunghezza d’onda è elevata, le antenne risultano molto grandi e vengono spesso installate a livello del suolo o su strutture elevate.
Propagazione a onda di superficie
Alle basse frequenze, tipiche delle trasmissioni AM (modulazione di ampiezza), le onde elettromagnetiche si propagano seguendo la superficie terrestre mediante la cosiddetta propagazione a onda di superficie.
In questo caso, il terreno interagisce direttamente con il segnale inducendo correnti elettriche che comportano una progressiva attenuazione dell’onda a causa dell’assorbimento di energia da parte del suolo.
L’attenuazione aumenta rapidamente con la frequenza, rendendo questa modalità efficace principalmente per frequenze inferiori a pochi MHz. La distanza di copertura dipende dalla potenza trasmessa e dalla frequenza utilizzata.
Propagazione ionosferica
Per frequenze comprese tra circa pochi MHz e 30–40 MHz, la comunicazione a lunga distanza è possibile grazie alla riflessione ionosferica.
La ionosfera è una regione dell’atmosfera che si estende tra circa 65 km e 400 km di altitudine, caratterizzata dalla presenza di particelle ionizzate (ioni ed elettroni liberi). Essa si forma a causa dell’ionizzazione provocata dalla radiazione ultravioletta e da altre radiazioni solari ad alta energia.
Questa regione agisce come un riflettore naturale per le onde radio, permettendo comunicazioni oltre l’orizzonte terrestre. Tuttavia, per frequenze superiori a circa 30 MHz, le onde tendono a penetrare la ionosfera senza essere riflesse.
Propagazione a onde spaziali
Comunicazione a vista tramite onde spaziali
Un’altra modalità fondamentale è la propagazione a onde spaziali, in cui il segnale viaggia in linea retta direttamente dal trasmettitore al ricevitore.
Questo tipo di propagazione è tipico delle comunicazioni in linea di vista (LOS, Line Of Sight) e costituisce la base di sistemi come comunicazioni radio VHF/UHF, reti cellulari e comunicazioni satellitari.
A frequenze superiori a circa 40 MHz, la comunicazione è generalmente limitata alla linea di vista. In questo caso, le antenne possono essere più compatte e installate ad altezze elevate per migliorare la copertura.
Orizzonte radio
Quando la trasmissione avviene tra antenne situate a una certa altezza, la distanza massima teorica di comunicazione è limitata dalla curvatura terrestre. Questo limite è noto come orizzonte radio.
Se l’antenna trasmittente è posta ad un’altezza hₜ, la distanza dall’orizzonte radio dₜ dipende dal raggio terrestre R (circa 6400 km) e può essere stimata geometricamente.
L’orizzonte radio rappresenta quindi la massima distanza di propagazione in linea di vista, oltre la quale è necessario ricorrere a ripetitori o satelliti per garantire la comunicazione.
Le modalità di propagazione delle onde elettromagnetiche determinano in modo diretto le prestazioni dei sistemi di comunicazione. La scelta tra onda di superficie, propagazione ionosferica e onda spaziale dipende principalmente dalla frequenza del segnale e dall’applicazione, influenzando copertura, affidabilità e capacità del sistema.
Conclusione
I sistemi di comunicazione rappresentano l’insieme delle tecnologie che permettono la trasmissione affidabile delle informazioni attraverso diversi mezzi e modalità. Dalla definizione dei segnali alla scelta della larghezza di banda, fino alla propagazione delle onde elettromagnetiche, ogni aspetto contribuisce a determinare l’efficienza e la qualità della comunicazione.
La comprensione dei principi fondamentali, come i limiti dei mezzi trasmissivi e i fenomeni di propagazione, è essenziale per progettare reti sempre più veloci, sicure e performanti. L’evoluzione continua di queste tecnologie, dalle reti cablate ai sistemi wireless e satellitari, ha reso possibile una connessione globale sempre più immediata e capillare.
