L’opalescenza è un fenomeno ottico caratterizzato da un aspetto lattiginoso, perlaceo o traslucido, talvolta accompagnato da tenui variazioni cromatiche, che rendono un materiale apparentemente torbido pur rimanendo parzialmente trasparente. Questo effetto richiama l’aspetto dell’opale, la pietra preziosa da cui il fenomeno prende il nome, ed è il risultato dell’interazione della luce con strutture di dimensioni nanometriche o submicroniche presenti nel materiale.
Nel suo senso più rigoroso, soprattutto in ambito gemmologico, l’opalescenza non coincide con l’iridescenza vera e propria, ma è dovuta a una diffusione diffusa e non direzionale della luce. Essa nasce dalla presenza di particelle submicroniche disposte in modo casuale, come sfere di silice con diametro tipicamente compreso tra 20 e 200 nm, che diffondono la luce senza produrre i caratteristici “lampi” di colore strutturato associati ai fenomeni di interferenza. Il risultato è un bagliore uniforme, morbido e lattiginoso, privo di angolo di osservazione privilegiato.
Dal punto di vista fisico, l’opalescenza è legata alle differenze di indice di rifrazione tra le particelle disperse e il mezzo circostante e può coinvolgere più regimi di diffusione della luce, a seconda delle dimensioni delle eterogeneità rispetto alla lunghezza d’onda della radiazione incidente.
Sebbene classicamente associata all’opale, l’opalescenza si osserva anche in altre gemme, come alcuni diamanti bianchi fancy, dove è causata da anelli di dislocazione e micro-voiditi contenenti azoto, oppure negli “zaffiri opalescenti”, in cui nano-inclusioni di fasi ricche di titanio diffondono la luce. Fenomeni analoghi compaiono inoltre in sistemi biologici, come le conchiglie di abalone e alcuni organismi marini, dove nanostrutture disordinate generano effetti ottici opalescenti.
Meccanismi ottici
Scattering e diffusione in strutture disordinate
L’opalescenza in senso stretto ha origine dalla diffusione diffusa della luce in materiali caratterizzati da eterogeneità submicroniche disposte in modo casuale. Nei cosiddetti opali comuni, questo comportamento è attribuibile alla presenza di nanoparticelle di silice con diametri compresi tra 20 e 200 nm, immerse in una matrice con indice di rifrazione differente.
Quando la dimensione delle particelle è molto inferiore alla lunghezza d’onda della luce visibile (d/λ < 0,1), il fenomeno è descritto dalla diffusione di Rayleigh, che favorisce la dispersione delle lunghezze d’onda più corte. Per particelle di dimensioni comparabili alla lunghezza d’onda, entra invece in gioco lo scattering di Mie, che produce una diffusione meno selettiva ma più intensa.
In entrambi i casi, l’assenza di ordine periodico impedisce l’interferenza coerente della luce, dando luogo a un aspetto traslucido e lattiginoso, privo di riflessioni cromatiche angolo-dipendenti. Il colore osservato è quindi un colore di corpo, uniforme e morbido, tipico dell’opalescenza diffusa.
Diffrazione di Bragg nelle strutture periodiche: il “gioco di colori”
Un meccanismo ottico distinto, spesso associato agli opali preziosi, è il cosiddetto gioco di colori, che non rappresenta opalescenza in senso stretto ma un fenomeno di colorazione strutturale. In questo caso, le sfere di silice, con diametri tipicamente compresi tra 150 e 300 nm, sono strettamente impacchettate in strutture periodiche organizzate in reticoli esagonali o cubici.
Queste disposizioni ordinate agiscono come un reticolo di diffrazione tridimensionale per la luce visibile. Quando la radiazione incidente interagisce con i piani periodici del reticolo, si verifica interferenza costruttiva selettiva per specifiche lunghezze d’onda, secondo la legge di Bragg:
nλ=2 d sinθ
dove n è l’indice di rifrazione effettivo del mezzo, λ la lunghezza d’onda della luce, d la spaziatura interplanare (legata al diametro delle sfere) e θ l’angolo di incidenza.
Sfere più piccole (~150 nm) favoriscono la riflessione di lunghezze d’onda corte come blu e violetto, mentre sfere più grandi (fino a 300 nm) producono rossi e arancioni. Questo meccanismo genera colori iridescenti vividi, fortemente dipendenti dall’angolo di osservazione, chiaramente distinguibili dal bagliore lattiginoso isotropo dell’opalescenza diffusa.
Opalescenza critica nei fluidi
Manifestazione macroscopica del fenomeno
L’opalescenza critica nei fluidi si manifesta come un drammatico aumento della torbidità in prossimità del punto critico di una transizione di fase, dove la distinzione tra fase liquida e fase gassosa tende a scomparire. In tali condizioni, il fluido assume un aspetto lattiginoso o opalescente a causa della diffusione intensa della luce visibile.
opalescenza critica
Un esempio classico è l’anidride carbonica (CO₂), che presenta un punto critico a circa 31 °C e 73.8 bar. Avvicinandosi a queste condizioni, le fluttuazioni termiche di densità crescono notevolmente in ampiezza e dimensione, diventando confrontabili con la lunghezza d’onda della luce visibile. La luce incidente viene quindi diffusa molteplici volte, amplificando l’opacità del fluido.
A differenza della diffusione di Rayleigh nei gas diluiti — debole e proporzionale a λ−4— l’opalescenza critica è dominata da fluttuazioni correlate a lungo raggio, che governano le proprietà ottiche del sistema.
Descrizione teorica e comportamento critico
Il quadro teorico dell’opalescenza critica è fornito dalla teoria di Ornstein-Zernike, che descrive le correlazioni spaziali delle fluttuazioni di densità nei pressi della criticità. In questo modello, la funzione di correlazione di coppia decade esponenzialmente con la distanza ed è caratterizzata da una lunghezza di correlazione ξ, che diverge avvicinandosi alla temperatura critica secondo la legge:
ξ ∝ │ T – Tc │-ν
dove Tc è la temperatura critica e ν ≈ 0.63è l’esponente critico per i fluidi tridimensionali.
L’intensità della luce diffusa cresce anch’essa in modo divergente:
I ∝ 1/ │T – Tc│γ
con un esponente critico γ ≈ 1.24 che riflette l’aumento della suscettibilità alle fluttuazioni di densità. Questo comportamento evidenzia come l’opalescenza critica sia una diretta conseguenza delle anomalie termodinamiche associate al punto critico, inclusi l’aumento della comprimibilità e del calore specifico.
Aspetti storici e indagini sperimentali
Le prime osservazioni dell’opalescenza critica risalgono al 1869, quando Thomas Andrews notò l’aspetto torbido della CO₂ in prossimità del punto critico durante i suoi studi sulla continuità di fase. Queste osservazioni, inizialmente qualitative, fornirono una delle prime evidenze sperimentali della natura peculiare dello stato critico.
Nel corso del XX secolo, lo sviluppo delle tecniche di diffusione della luce permise un’analisi quantitativa del fenomeno. Le indagini moderne utilizzano la spettroscopia di scattering, che consente di misurare lo spettro e l’intensità della luce diffusa, risolvendo il picco centrale di Rayleigh allargato dalle fluttuazioni critiche e confermando la forma di Ornstein-Zernike del fattore di struttura S(q).
L’opalescenza critica rappresenta così un esempio emblematico di come fenomeni microscopici di correlazione possano manifestarsi come effetti ottici macroscopici osservabili.
Opalescenza nei sistemi biologici
Principi generali e funzione biologica
Nei sistemi biologici, l’opalescenza emerge da adattamenti strutturali su scala micro- e nanometrica che modulano la luce attraverso diffusione, interferenza e diffrazione, piuttosto che tramite pigmenti chimici. Questi effetti ottici svolgono funzioni ecologiche cruciali, tra cui mimetismo, segnalazione intraspecifica, deterrenza dei predatori e ottimizzazione della visibilità in ambienti complessi.
Negli ambienti acquatici, in particolare, la capacità di manipolare la luce è fondamentale per l’inganno ottico e la sopravvivenza, poiché l’assorbimento selettivo delle lunghezze d’onda rende inefficaci molte strategie basate esclusivamente sulla pigmentazione.
Strutture opalescenti negli organismi marini
Un esempio emblematico è la madreperla delle conchiglie di abalone (Haliotis spp.), che mostra un’iridescenza opalescente dovuta alla disposizione periodica di piastrine di aragonite, spesse circa 0,5 μm, separate da sottili matrici organiche. Questa architettura multistrato induce diffrazione di Bragg della luce visibile su un ampio intervallo di lunghezze d’onda.
Oltre a produrre un caratteristico gioco di colori angolo-dipendente, la struttura conferisce elevata resistenza meccanica, dimostrando come le proprietà ottiche e strutturali siano strettamente integrate. I riflessi cangianti possono contribuire alla deterrenza dei predatori o al riconoscimento tra individui.
Opalescenza dinamica e mimetismo attivo
Nei pesci come l’opah (Lampris guttatus), le squame iridescenti derivano da pile quasi periodiche di piastrine di guanina nel derma, che formano riflettori multistrato altamente efficienti. Lo spessore delle piastrine è sintonizzato per riflettere lunghezze d’onda corte, producendo una tipica opalescenza blu-argentea. In alcune specie, queste strutture possono riflettere fino al 99% della luce incidente, consentendo un mimetismo efficace sugli sfondi oceanici.
Nei cefalopodi, come il calamaro costiero opalescente (Doryteuthis opalescens), l’opalescenza è dinamicamente regolabile. Le cellule iridofore presentano profili di indice di rifrazione a gradiente, il cui assetto può essere modificato tramite riarrangiamenti del citoscheletro, alterando la spaziatura e l’orientamento degli organelli riflettenti. Ciò permette rapidi cambiamenti di colore e intensità, fondamentali durante la caccia o l’evasione.
Opalescenza, insetti e bioluminescenza
Dal punto di vista evolutivo, strutture fotoniche analoghe si ritrovano negli insetti, come nelle ali della farfalla Morpho. Le squame alari presentano creste distanziate di circa 0,7 μm, organizzate in riflettori multistrato che imitano una periodicità simile a quella degli opali, producendo una colorazione strutturale intensa, spesso
farfalla Morpho
estesa all’ultravioletto. Questa riflettanza UV è sfruttata per attrarre i partner o scoraggiare i predatori, ed è emersa in modo convergente in diversi lignaggi di lepidotteri.
In alcuni organismi bioluminescenti, infine, l’opalescenza svolge un ruolo amplificatore: gli iridofori possono aumentare l’intensità e la direzionalità della luce emessa dai fotofori, migliorando l’efficacia della controilluminazione e favorendo la furtività.
Sistemi colloidali e materiali
Opalescenza in sospensioni e fluidi colloidali
L’opalescenza nelle sospensioni e nei fluidi colloidali deriva dalla diffusione della luce da parte di particelle disperse in un mezzo liquido, producendo un aspetto lattiginoso o perlaceo che può variare con l’angolo di osservazione e con le caratteristiche dimensionali e ottiche delle particelle. Il fenomeno è tipico di mezzi disordinati, nei quali la luce subisce diffusione multipla a causa di interazioni ripetute con particelle posizionate casualmente, senza la necessità di un ordine periodico a lungo raggio.
Per particelle con dimensioni superiori a circa 50 nm, la diffusione di Mie diventa dominante. In questo regime, l’efficienza di scattering dipende fortemente dal rapporto tra dimensione della particella e lunghezza d’onda della luce, generando una diffusione fortemente direzionale, spesso con un picco in avanti. In sospensioni concentrate ma disordinate, ciò può accentuare variazioni cromatiche apparenti al variare dell’angolo di osservazione.
Al contrario, per particelle molto piccole (ad esempio l’oro colloidale rosso rubino, con dimensioni di circa 10–20 nm), il comportamento ottico è dominato dall’assorbimento plasmonico piuttosto che dalla diffusione. Questo evidenzia come la dimensione delle particelle rappresenti il parametro chiave nel determinare se un sistema colloidale mostri opalescenza diffusa, colorazione strutturale o effetti di assorbimento selettivo.
Gel, polimeri e solidi opalescenti
Nei gel, polimeri e solidi, l’opalescenza e gli effetti iridescenti emergono dall’incorporazione di strutture colloidali all’interno di matrici viscoelastiche o rigide, che conferiscono stabilità meccanica rispetto alle sospensioni fluide. In questi sistemi, l’opalescenza può coesistere con colorazione strutturale ordinata, soprattutto quando l’ordine colloidale viene preservato durante la solidificazione.
Gel di silice
Un esempio classico è rappresentato dai gel di silice contenenti sfere colloidali monodisperse, ottenuti tramite processi sol–gel. Durante la polimerizzazione, le nanoparticelle vengono intrappolate in una rete di silice porosa, dando origine a materiali traslucidi che mostrano opalescenza e iridescenza dipendenti dall’angolo, spesso attribuibili alla diffrazione di Bragg da reticoli colloidali incorporati.
Analogamente, gli opali polimerici sono ottenuti mediante autoassemblaggio di particelle di lattice, come sfere di polistirene, che cristallizzano in strutture cubiche a facce centrate durante l’evaporazione del solvente. La successiva infiltrazione con una matrice polimerica (ad esempio polimetilmetacrilato) produce film flessibili caratterizzati da colori strutturali intensi e ben definiti.
Meccanismi di formazione e fissaggio dell’ordine colloidale
La formazione di questi materiali opalescenti si basa spesso su processi di gelificazione capaci di congelare l’ordine colloidale. Nell’intrappolamento per gelificazione, le interazioni attrattive tra particelle — come le forze di deplezione — inducono l’aggregazione in una rete percolante durante la rimozione del solvente. La struttura fotonica viene così bloccata in posizione senza compromettere l’ordine a lungo raggio, un approccio particolarmente efficace nei sistemi a base di silice, dove idrolisi e condensazione formano la matrice del gel attorno a sfere preassemblate.
Un meccanismo alternativo è l’allineamento indotto dal taglio nelle fusioni polimeriche. L’applicazione di una deformazione controllata orienta particelle o domini anisotropi all’interno del mezzo viscoso, promuovendo fasi nematiche o cristalline che intensificano l’opalescenza. Ad esempio, il taglio oscillatorio nei compositi colloidali polimerici può ridurre i difetti e migliorare la coerenza strutturale, colmando il divario tra fluidi dinamici e solidi statici.
Materiali opalescenti reattivi e limiti tecnologici
Una caratteristica distintiva di molti materiali colloidali opalescenti è la reattività agli stimoli esterni, che consente un controllo dinamico delle proprietà ottiche. Negli opali incorporati in idrogel, il rigonfiamento indotto dall’assorbimento d’acqua aumenta la spaziatura del reticolo, spostando la banda di arresto fotonica lungo lo spettro visibile. Gli opali inversi di fibroina di seta, ad esempio, mostrano una sintonizzazione reversibile del band gap da 500 a 700 nm in risposta all’idratazione.
L’opalescenza termo-reattiva sfrutta invece transizioni di fase in polimeri come la poli(N-isopropilacrilammide). Al di sopra della temperatura critica inferiore della soluzione, il gel si contrae, comprimendo la matrice colloidale e causando uno spostamento verso il blu del colore riflesso. In prossimità della transizione, la sensibilità ottica può aumentare fino a dieci volte rispetto a sistemi non reattivi.
Nonostante questi vantaggi, permangono sfide significative. Nei gel essiccanti, le sollecitazioni capillari durante la desolvatazione possono superare la resistenza meccanica del materiale, generando crepe che distruggono l’ordine e compromettono l’opalescenza; l’essiccazione supercritica riduce il problema ma ne limita la scalabilità. Negli opali polimerici, la fragilità meccanica dovuta a legami interparticellari deboli rappresenta un ulteriore limite, e gli approcci per aumentare la robustezza — come le particelle core–shell — evidenziano spesso un compromesso con la sintonizzabilità ottica.
Applicazioni moderne dell’opalescenza
Sensori ottici, display e sicurezza
Nel campo dell’ottica e dei display, l’opalescenza strutturale è ampiamente sfruttata nei sensori basati su cristalli fotonici, che utilizzano variazioni di colore per rilevare cambiamenti ambientali senza la necessità di alimentazione elettrica. Un esempio rilevante è rappresentato dai sensori di umidità, nei quali idrogel opalini modificano la spaziatura del reticolo fotonico in risposta all’assorbimento di acqua, producendo cambiamenti di colore reversibili, spesso visibili a occhio nudo. In compositi di idrogel fotonici, tali transizioni possono manifestarsi come passaggi dal blu al rosso al crescere dell’umidità relativa, consentendo una lettura visiva o colorimetrica diretta.
inchiostri anticontraffazione

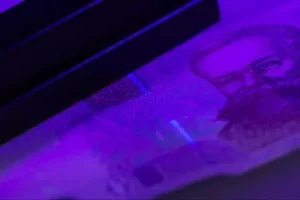

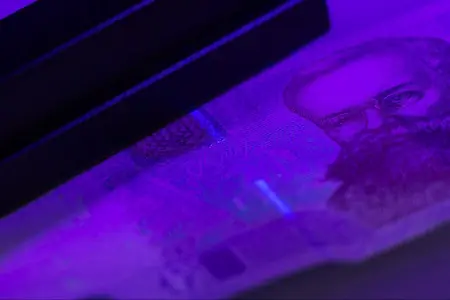

Analogamente, gli inchiostri anticontraffazione sfruttano colori strutturali dipendenti dall’angolo, ispirati all’opalescenza, per generare motivi iridescenti visibili solo sotto specifiche condizioni di osservazione. Questi inchiostri, spesso basati su assemblaggi colloidali di silice, introducono caratteristiche di sicurezza difficilmente replicabili, trovando applicazione nella valuta, nei documenti ufficiali e negli imballaggi di prodotti di valore.
Applicazioni energetiche e ambientali

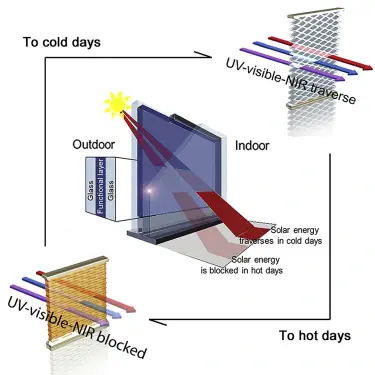

Nel settore energetico e ambientale, l’opalescenza strutturale è impiegata in dispositivi per la gestione intelligente della radiazione solare. Le finestre termocromiche basate su idrogel opalescenti, tipicamente costituiti da poli(N-isopropilacrilammide) con particelle colloidali incorporate, regolano la trasmittanza solare in funzione della temperatura. Al di sopra di circa 32 °C, questi materiali subiscono una transizione di fase che altera simultaneamente colore e opacità, contribuendo al raffrescamento passivo degli edifici.
finestre termocromiche
Nei dispositivi fotovoltaici, i riflettori solari a cristalli fotonici, strutturati come opali o opali inversi, migliorano l’efficienza delle celle riflettendo selettivamente la radiazione infrarossa e trasmettendo la luce visibile. Questo approccio è particolarmente promettente nelle celle solari a perovskite, dove la riduzione del carico termico aumenta la stabilità e la conversione di potenza, senza l’impiego di coloranti assorbenti.
Applicazioni biomediche e diagnostiche
In ambito biomedico, l’opalescenza è sfruttata per la tracciabilità ottica e il monitoraggio non invasivo. Assemblaggi fotonici colloidali forniscono etichette ottiche strutturali non soggette a fotobleaching, utili per seguire in tempo reale il rilascio di farmaci. Le nanoparticelle opalescenti a base di silice, con bandgap cromatici regolabili, consentono di visualizzare processi di incapsulamento, internalizzazione cellulare e cinetica di rilascio attraverso variazioni di colore.
Nei fantocci per imaging biomedico, materiali opalescenti vengono impiegati per simulare le proprietà di dispersione dei tessuti biologici. Compositi di polidimetilsilossano contenenti strutture fotoniche riproducono l’eterogeneità ottica della pelle e degli organi, consentendo la calibrazione di tecniche di imaging ottico, fotoacustico ed ecografico, nonché la valutazione quantitativa di laser chirurgici.
Arte, consumo e tecnologie emergenti
Nel settore artistico e dei beni di consumo, i gioielli in opale sintetico rappresentano un’importante applicazione commerciale dell’opalescenza. La crescita controllata di strutture opaline in laboratorio permette di ottenere un gioco di colori intenso e durevole a costi inferiori rispetto alle gemme naturali. Le previsioni indicano una crescita del mercato fino a 2.5 miliardi di dollari entro il 2033, trainata da applicazioni in gioielleria.
I pigmenti perlescenti, basati su strati di mica rivestiti di biossido di titanio, imitano gli effetti opalescenti e sono ampiamente utilizzati nei cosmetici, migliorando brillantezza, coprenza e appeal visivo.
Infine, nelle tecnologie indossabili e nella realtà aumentata, i cristalli fotonici opalescenti sono integrati in sensori e display flessibili, consentendo dispositivi AR leggeri con sovrapposizioni cromatiche strutturali per il monitoraggio della salute e per esperienze visive immersive, un’area in rapida espansione a partire dal 2025.
