Il metal detector è un dispositivo elettronico progettato per rilevare la presenza di oggetti metallici attraverso l’interazione con un campo elettromagnetico. Il suo funzionamento si basa sulla generazione di un campo variabile che, entrando in contatto con un materiale metallico, induce al suo interno correnti parassite (correnti di Foucault).
Queste correnti producono a loro volta un campo secondario che altera quello originario, consentendo allo strumento di identificare e localizzare il metallo nascosto. Grazie a questo principio, il metal detector è oggi ampiamente utilizzato in ambiti che spaziano dalla sicurezza pubblica all’archeologia, fino al controllo industriale.
L’idea di sviluppare una tecnologia capace di individuare metalli nel sottosuolo affonda le sue radici nella seconda metà del XIX secolo, in un contesto segnato dall’entusiasmo per le nuove scoperte sull’elettricità. Scienziati, inventori e cercatori d’oro iniziarono a sperimentare dispositivi per facilitare la ricerca di metalli preziosi, soprattutto dopo la celebre corsa all’oro.
Uno degli episodi più noti legati ai primi metal detector, tuttavia, non riguarda la ricerca mineraria. Nel 1881, in seguito all’attentato contro il presidente degli Stati Uniti James A. Garfield, l’inventore Alexander Graham Bell progettò un dispositivo elettromagnetico per individuare il proiettile nel corpo del presidente. Nonostante l’ingegnosità dell’approccio, il tentativo fallì a causa delle interferenze generate dalle molle metalliche del letto, che compromisero il funzionamento dell’apparecchio.
Nonostante questo insuccesso, il prototipo sviluppato da Bell si rivelò straordinariamente innovativo e costituì la base per i successivi sviluppi tecnologici. Nei decenni seguenti, infatti, il metal detector venne progressivamente perfezionato fino a diventare uno strumento fondamentale, utilizzato su larga scala anche per l’individuazione di mine e ordigni inesplosi dopo i grandi conflitti del XX secolo, segnando così l’inizio della sua diffusione globale.
Struttura e componenti principali del metal detector
Un tipico metal detector è progettato per essere ergonomico, leggero e facilmente maneggevole, così da consentire un utilizzo prolungato senza affaticamento. Nonostante la relativa semplicità costruttiva, ogni elemento svolge un ruolo ben preciso nel garantire l’efficienza del rilevamento.
Alla base del dispositivo si trova la scatola di controllo, che rappresenta il vero e proprio “cervello” del sistema. Al suo interno sono alloggiati i circuiti elettronici, il microprocessore, il sistema di alimentazione e i comandi necessari per regolare sensibilità, discriminazione dei metalli e altre impostazioni operative. In molti modelli moderni, la centralina integra anche un display digitale, utile per visualizzare informazioni come la profondità stimata dell’oggetto o la tipologia di metallo rilevato.
Collegato alla centralina si estende l’albero, una struttura generalmente regolabile in lunghezza, progettata per adattarsi all’altezza dell’utilizzatore e migliorare l’ergonomia durante l’uso. In alcuni modelli, la disposizione dei componenti può variare: la scatola di controllo può essere posizionata sotto l’albero, mentre il display e i comandi principali restano facilmente accessibili nella parte superiore.
All’estremità inferiore si trova la bobina di ricerca, nota anche come testa di ricerca, spira o antenna. Questa è la componente fondamentale del metal detector, responsabile della generazione del campo elettromagnetico e della ricezione delle variazioni indotte dalla presenza di oggetti metallici nel terreno. La forma e le dimensioni della bobina influenzano direttamente la profondità di rilevamento e la precisione dello strumento.
A completare la struttura può essere presente uno stabilizzatore, un supporto opzionale che aiuta a mantenere il dispositivo stabile durante il movimento oscillatorio avanti e indietro, migliorando la precisione della scansione e riducendo l’affaticamento dell’operatore.
Infine, la maggior parte dei modelli è dotata di un jack per cuffie, che consente di ascoltare i segnali acustici in modo più nitido, isolandosi dai rumori ambientali e aumentando la capacità di individuare anche segnali deboli.
Principio di funzionamento del metal detector
Generazione del campo elettromagnetico
Il funzionamento di un metal detector si basa sui principi dell’elettromagnetismo e dell’induzione elettromagnetica. Quando il dispositivo è acceso, una corrente elettrica attraversa la bobina di ricerca generando un campo elettromagnetico variabile nello spazio circostante. Questo campo si propaga nel terreno o nell’ambiente da analizzare e rappresenta il segnale primario utilizzato per individuare eventuali oggetti metallici nascosti.
Interazione con gli oggetti metallici

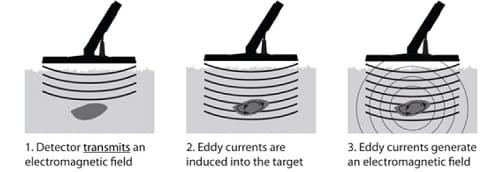

Quando il campo elettromagnetico incontra un oggetto metallico, al suo interno sono indotte delle correnti parassite, chiamate anche correnti di Foucault. Tali correnti si generano per effetto della variazione del campo magnetico e dipendono da diversi fattori, tra cui la natura del metallo, la sua conducibilità elettrica, la forma e le dimensioni dell’oggetto.
funzionamento del metal detector
Le correnti indotte producono a loro volta un campo magnetico secondario, che interferisce con quello emesso dal metal detector. È proprio questa alterazione che consente al dispositivo di rilevare la presenza del metallo.
Ricezione e analisi del segnale
La bobina del metal detector, oppure una seconda bobina dedicata alla ricezione nei modelli più avanzati, capta le variazioni del campo elettromagnetico generate dall’oggetto metallico. I segnali raccolti sono quindi inviati alla centralina elettronica, dove sono amplificati, filtrati e analizzati dal microprocessore.
Il sistema elettronico è in grado di distinguere le variazioni prodotte da differenti tipi di metallo, consentendo in molti casi di discriminare tra materiali ferrosi e non ferrosi. Alcuni dispositivi possono persino stimare la profondità e la dimensione approssimativa dell’oggetto rilevato.
Segnalazione all’utilizzatore
Una volta elaborato il segnale, il metal detector avvisa l’operatore mediante un sistema acustico o visivo. Nella maggior parte dei casi il dispositivo emette un suono, la cui intensità o frequenza varia in funzione del tipo di risposta ricevuta. Nei modelli digitali, le informazioni possono essere visualizzate anche su un display, che mostra dati relativi alla natura del metallo o alla profondità stimata dell’oggetto.
Fattori che influenzano il rilevamento
L’efficacia di un metal detector dipende da numerosi fattori. La profondità di rilevamento varia in base alla potenza del dispositivo, alle dimensioni della bobina e alla grandezza dell’oggetto metallico. Anche le caratteristiche del terreno influenzano significativamente le prestazioni: terreni ricchi di minerali, elevata umidità o presenza di interferenze elettromagnetiche possono alterare la precisione del rilevamento e aumentare il rischio di falsi segnali.
Tipologie di metal detector
Nel corso dell’evoluzione tecnologica sono stati sviluppati differenti tipi di metal detector, ciascuno caratterizzato da specifici principi di funzionamento, livelli di sensibilità e ambiti applicativi. Le tecnologie più diffuse sono i sistemi BFO, VLF e PI. Sebbene condividano l’obiettivo comune di individuare oggetti metallici, il modo in cui elaborano i segnali elettromagnetici differisce notevolmente.
Metal detector BFO
Principio di funzionamento
Il metal detector BFO (Beat Frequency Oscillator) rappresenta una delle tecnologie più antiche e semplici utilizzate nel rilevamento dei metalli. Il sistema si basa sull’impiego di due oscillatori a radiofrequenza configurati su frequenze molto simili: un oscillatore di riferimento, la cui frequenza rimane costante, e un oscillatore di ricerca, collegato alla bobina di rilevamento.
Quando la bobina di ricerca genera un campo elettromagnetico e si avvicina a un oggetto metallico, la presenza del metallo modifica leggermente l’induttanza della bobina stessa, causando una variazione della frequenza dell’oscillatore di ricerca. I segnali provenienti dai due oscillatori vengono inviati a un miscelatore elettronico che produce un segnale di battimento corrispondente alla differenza tra le due frequenze.
In condizioni normali, quando le frequenze coincidono, il segnale risultante è praticamente nullo. La presenza di un oggetto metallico provoca invece uno scostamento di frequenza che genera un segnale acustico percepibile dall’operatore.
Struttura e caratteristiche
I metal detector BFO sono costituiti da circuiti relativamente semplici, comprendenti componenti analogici, circuiti digitali elementari, potenziometri per il controllo del volume e del tono, una bobina induttiva e un sistema di segnalazione acustica o visiva. In molti modelli, il rilevamento viene interpretato direttamente “a orecchio” grazie alla variazione della frequenza sonora prodotta dal battimento.
Alcuni dispositivi utilizzano indicatori a lancetta o LED, ma i segnali audio rimangono il metodo di rilevamento più comune.
Limiti e applicazioni
Nonostante la semplicità costruttiva e il basso costo, i metal detector BFO presentano una sensibilità relativamente limitata e una scarsa capacità di discriminazione tra differenti tipi di metallo. Per questo motivo sono stati progressivamente sostituiti dalle più moderne tecnologie VLF e PI.
Oggi i sistemi BFO sopravvivono principalmente nei dispositivi economici, nei rilevatori giocattolo e nei modelli vintage da collezione, più apprezzati per il loro valore storico che per le prestazioni operative.
Metal detector VLF
Funzionamento del sistema VLF

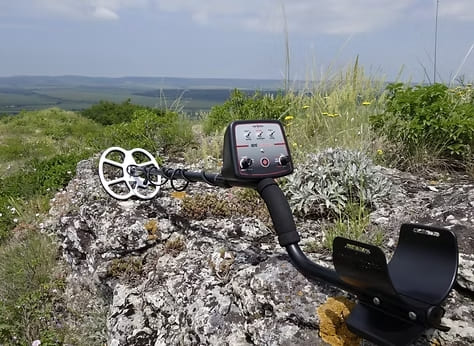

La tecnologia VLF (Very Low Frequency) è una delle più diffuse nei metal detector moderni grazie alla sua elevata sensibilità e alla capacità di discriminare differenti tipi di metallo. Questi dispositivi utilizzano generalmente due bobine separate: una bobina trasmittente e una bobina ricevente.
vlf-metal-detector
La bobina trasmittente genera un campo magnetico a bassa frequenza che penetra nel terreno. Quando il campo incontra un oggetto metallico, vengono generate correnti parassite che producono un campo magnetico secondario. La bobina ricevente rileva tali variazioni e trasmette il segnale alla centralina elettronica.
Elaborazione del segnale
Il cuore del sistema VLF è costituito dalla centralina di controllo, che analizza il segnale ricevuto e lo converte in informazioni facilmente interpretabili dall’utilizzatore. Nei modelli più avanzati, il dispositivo può distinguere tra metalli ferrosi e non ferrosi, stimare la profondità dell’oggetto e ignorare bersagli indesiderati attraverso specifici filtri di discriminazione.
Le informazioni vengono comunicate mediante segnali acustici oppure tramite display digitali che mostrano valori numerici associati all’intensità e alla natura del segnale rilevato.
Vantaggi e utilizzi
I metal detector VLF offrono un buon compromesso tra profondità di rilevamento, precisione e consumo energetico. Per questo motivo sono ampiamente impiegati nella ricerca amatoriale, nell’archeologia, nella sicurezza e nelle attività di prospezione.
Metal detector PI
Principio di funzionamento

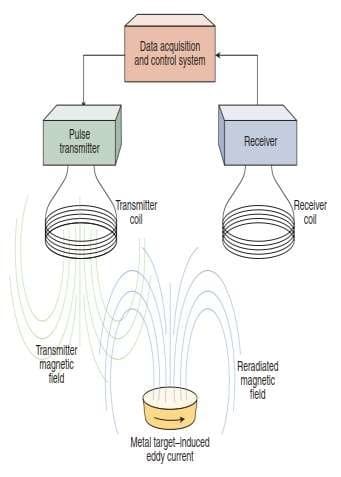

I metal detector PI (Pulse Induction) funzionano secondo un principio differente rispetto ai sistemi BFO e VLF. In questo caso, il dispositivo invia impulsi di corrente molto intensi e di breve durata attraverso una o più bobine, generando un forte campo elettromagnetico.
pulse-induction
Quando l’impulso termina, il campo magnetico collassa rapidamente producendo una forza controelettromotrice rilevabile dalla bobina ricevente. Se nel campo magnetico è presente un oggetto metallico, esso immagazzina parte dell’energia sotto forma di correnti parassite e rilascia il segnale più lentamente rispetto alle normali condizioni di funzionamento.
Analisi temporale del segnale
Il sistema elettronico misura continuamente il tempo di decadimento del segnale riflesso. In assenza di bersagli metallici, la durata dell’impulso di ritorno rimane costante; al contrario, la presenza di metallo altera il tempo di decadimento del segnale, permettendo al dispositivo di rilevare l’oggetto.
Questo processo viene ripetuto centinaia di volte al secondo, garantendo un’elevata capacità di rilevamento anche a notevoli profondità.
Prestazioni e applicazioni
Uno dei principali vantaggi dei metal detector PI è la ridotta sensibilità alla mineralizzazione del terreno. A differenza dei sistemi VLF, infatti, i rilevatori a induzione di impulsi riescono a operare efficacemente anche in terreni altamente mineralizzati, in spiagge ricche di sali o in ambienti difficili.
Grazie alla loro elevata profondità di rilevamento, i sistemi PI sono particolarmente utilizzati nella ricerca professionale, nell’individuazione di grandi oggetti metallici e nelle applicazioni militari o industriali.
Evoluzione tecnologica dei metal detector
Dalle prime sperimentazioni ai dispositivi elettronici
I primi metal detector sviluppati tra la fine del XIX e l’inizio del XX secolo erano strumenti relativamente semplici, basati su circuiti elettrici elementari e su principi di induzione elettromagnetica ancora poco compresi. I dispositivi pionieristici, come quello progettato da Alexander Graham Bell, avevano capacità di rilevamento limitate e risultavano fortemente influenzati dalle interferenze esterne.
Con il progresso dell’elettronica e della radiotecnica, i metal detector iniziarono a diventare più affidabili e sensibili. Durante il XX secolo, soprattutto in seguito ai conflitti mondiali, la necessità di individuare mine e ordigni inesplosi accelerò enormemente lo sviluppo di sistemi di rilevamento più sofisticati.
Introduzione dei circuiti a transistor
Un importante passo avanti avvenne con l’introduzione dei transistor negli anni Cinquanta e Sessanta. I vecchi circuiti a valvole termoioniche, ingombranti e poco efficienti, vennero progressivamente sostituiti da componenti elettronici più piccoli, affidabili e a basso consumo energetico.
Questa innovazione rese possibile la realizzazione di metal detector portatili, più leggeri e pratici da utilizzare. Allo stesso tempo aumentarono la stabilità del segnale, la sensibilità di rilevamento e la durata delle batterie, favorendo la diffusione dei dispositivi anche in ambito civile e amatoriale.
Sviluppo delle tecnologie VLF e PI
Con il progresso dell’elettronica digitale si introdussero tecnologie sempre più avanzate, tra cui i sistemi VLF (Very Low Frequency) e PI (Pulse Induction). I metal detector VLF permisero una migliore discriminazione dei metalli, consentendo di distinguere con maggiore precisione tra materiali ferrosi e non ferrosi.
Successivamente, i sistemi PI ampliarono ulteriormente le capacità operative dei rilevatori grazie alla maggiore profondità di scansione e alla ridotta sensibilità alla mineralizzazione del terreno. Ciò rese possibile l’utilizzo efficace dei metal detector anche in ambienti complessi come spiagge, terreni ricchi di minerali o aree fortemente contaminate da interferenze.
Digitalizzazione e microprocessori
L’introduzione dei microprocessori rappresentò una svolta fondamentale nell’evoluzione dei metal detector. I dispositivi moderni sono in grado di elaborare grandi quantità di dati in tempo reale, migliorando la precisione del rilevamento e riducendo i falsi segnali.
I sistemi digitali consentono inoltre di regolare numerosi parametri operativi, come la sensibilità, la frequenza di lavoro, la discriminazione dei bersagli e il bilanciamento del terreno. I display LCD o OLED permettono all’utilizzatore di visualizzare informazioni dettagliate sulla profondità, sulle dimensioni e sulla probabile natura dell’oggetto individuato.
Sensori avanzati e connettività
Negli ultimi anni i metal detector hanno beneficiato dell’integrazione con tecnologie sempre più sofisticate. Alcuni modelli utilizzano sensori ad alta precisione, sistemi multifrequenza e algoritmi di elaborazione avanzata per migliorare l’identificazione degli oggetti metallici.
Molti dispositivi moderni includono connessioni wireless, cuffie Bluetooth, GPS integrato e possibilità di collegamento a smartphone o tablet tramite applicazioni dedicate. Queste funzioni consentono di registrare dati, mappare le aree esplorate e condividere informazioni in tempo reale.
Intelligenza artificiale e prospettive future
Le più recenti innovazioni puntano all’impiego di sistemi basati sull’intelligenza artificiale e sull’apprendimento automatico. Attraverso algoritmi sempre più sofisticati, i metal detector di nuova generazione potrebbero riconoscere automaticamente specifiche categorie di oggetti metallici, ridurre ulteriormente le interferenze ambientali e migliorare la capacità di analisi del terreno.
L’evoluzione futura dei metal detector sarà probabilmente orientata verso strumenti sempre più compatti, intelligenti e altamente selettivi, capaci di combinare elevata precisione, automazione e semplicità d’uso in un numero crescente di applicazioni scientifiche, industriali e di sicurezza.
Applicazioni dei metal detector
Sicurezza e controllo degli accessi
Una delle applicazioni più diffuse dei metal detector riguarda il settore della sicurezza. Questi dispositivi vengono impiegati per individuare armi, coltelli o altri oggetti metallici potenzialmente pericolosi nascosti sugli individui o nei bagagli. I metal detector sono comunemente installati in aeroporti, stazioni ferroviarie, edifici governativi, tribunali, scuole e luoghi destinati a grandi eventi pubblici.
Nei sistemi di controllo degli accessi si utilizzano sia metal detector portatili sia strutture ad arco, capaci di eseguire una scansione rapida delle persone in transito. L’elevata sensibilità dei dispositivi moderni consente di rilevare anche piccoli oggetti metallici, migliorando significativamente gli standard di sicurezza.
Ricerca archeologica e beni culturali
Nel settore archeologico i metal detector rappresentano strumenti utili per l’individuazione preliminare di reperti metallici sepolti nel terreno. Monete antiche, utensili, armi e manufatti possono essere localizzati senza ricorrere immediatamente a scavi estesi, riducendo tempi e costi delle operazioni.
L’impiego dei metal detector in archeologia richiede tuttavia particolare attenzione, poiché in molti Paesi l’utilizzo è regolamentato da normative finalizzate alla tutela del patrimonio storico e culturale. Se utilizzati correttamente, questi strumenti possono contribuire alla scoperta e alla conservazione di importanti testimonianze del passato.
Prospezione e ricerca amatoriale
I metal detector sono molto diffusi anche nell’ambito della ricerca amatoriale, spesso praticata come hobby all’aperto. Appassionati di treasure hunting utilizzano questi dispositivi per cercare monete, gioielli, reliquie storiche e altri oggetti metallici nascosti nel terreno o nella sabbia.
Le spiagge, i campi e le aree rurali rappresentano alcuni degli ambienti più frequentati dai cercatori, soprattutto grazie alla disponibilità di metal detector sempre più leggeri, economici e facili da utilizzare. In questo contesto, la capacità di discriminare i metalli permette di limitare il recupero di oggetti indesiderati come chiodi o lattine.
Applicazioni industriali
Nel settore industriale i metal detector svolgono un ruolo fondamentale nel controllo qualità e nella sicurezza dei processi produttivi. Nell’industria alimentare, ad esempio, sono utilizzati per individuare eventuali frammenti metallici presenti nei prodotti confezionati, evitando contaminazioni che potrebbero compromettere la sicurezza dei consumatori.
Anche nelle industrie farmaceutiche, tessili e manifatturiere i sistemi di rilevamento metallico vengono integrati nelle linee di produzione per controllare materie prime e prodotti finiti. In ambito minerario, invece, i metal detector possono essere utilizzati per individuare metalli e supportare attività di esplorazione geologica.
Applicazioni militari e umanitarie
I metal detector rivestono un’importanza cruciale nelle operazioni militari e umanitarie, in particolare per l’individuazione di mine antiuomo, ordigni inesplosi e residuati bellici. Dopo i grandi conflitti del XX secolo, questi strumenti sono diventati indispensabili nelle attività di bonifica dei territori contaminati.
Le moderne tecnologie consentono di operare anche in condizioni ambientali difficili, aumentando la sicurezza degli operatori e riducendo il rischio di incidenti. Le missioni umanitarie impiegano frequentemente metal detector specializzati per rendere sicure aree colpite da guerre e conflitti armati.
Utilizzi scientifici e tecnologici
In ambito scientifico i metal detector trovano applicazione nella ricerca geofisica, nell’ingegneria e nelle indagini ambientali. Alcuni sistemi avanzati sono utilizzati per localizzare tubazioni, cavi interrati e strutture metalliche nascoste nel sottosuolo.
Le tecnologie di rilevamento elettromagnetico sono inoltre impiegate in studi geologici e in attività di monitoraggio infrastrutturale, contribuendo all’analisi del territorio e alla prevenzione di danni durante lavori di costruzione o manutenzione.
