Le finestre ottiche sono lastre piatte e otticamente trasparenti, progettate per massimizzare la trasmissione della luce in un intervallo di lunghezze d’onda specifico, riducendo al minimo riflessione e assorbimento. Agiscono come componenti trasparenti che consentono il passaggio della luce, proteggendo al contempo i componenti interni di un sistema ottico dall’ambiente esterno, come polvere, umidità o agenti chimici.
Questi dispositivi trovano applicazione in una vasta gamma di settori: imaging scientifico e industriale, spettroscopia, sistemi laser, strumenti medici e dispositivi ottici avanzati. La scelta dei materiali è cruciale: generalmente si utilizzano sostanze con elevata trasparenza ottica, basso coefficiente di dilatazione termica e buona resistenza meccanica, in modo da minimizzare distorsioni, deformazioni o danni in condizioni operative variabili.
Grazie a queste caratteristiche, le finestre ottiche non sono solo elementi di passaggio della luce, ma componenti strategici che assicurano la precisione, l’efficienza e la durata di sistemi ottici complessi, rendendole fondamentali in numerosi ambiti scientifici, industriali e tecnologici.
Negli ultimi anni, la ricerca sui materiali e sui rivestimenti avanzati ha permesso di realizzare finestre ottiche in grado di operare in condizioni estreme, come alte temperature, forti pressioni o ambienti chimicamente aggressivi, ampliando così il loro campo di applicazione e contribuendo allo sviluppo di tecnologie sempre più sofisticate. In questo contesto, le finestre ottiche non sono solo strumenti di trasmissione della luce, ma veri e propri elementi chiave per l’innovazione scientifica e tecnologica, la cui progettazione richiede competenze multidisciplinari in fisica, chimica dei materiali e ingegneria.
Materiali più comuni per le finestre ottiche
A differenza di lenti o specchi, le finestre ottiche non focalizzano né riflettono la luce, ma forniscono un percorso protettivo e otticamente trasparente attraverso cui la luce può passare, proteggendo al contempo i componenti interni del sistema ottico dall’ambiente esterno. La scelta del materiale è quindi fondamentale e dipende da fattori come la lunghezza d’onda della luce utilizzata, le condizioni ambientali e la durata richiesta dell’applicazione.

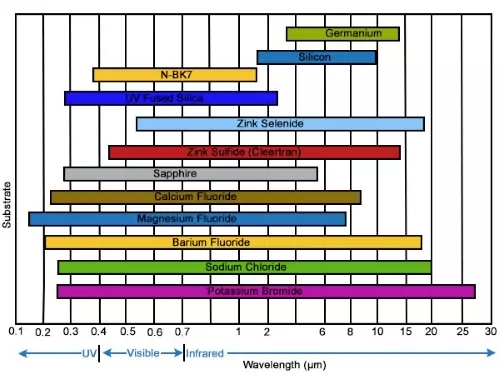

spettro di trasmissione
I materiali per finestre ottiche si suddividono generalmente in tre categorie principali: vetro, polimeri e cristalli.
Vetro ottico
È stato storicamente il materiale più comune per l’ottica visibile. Il vetro è trasparente, duro e facile da lucidare, con un basso indice di rifrazione, che significa che devia poco la luce visibile. Esistono diversi tipi di vetro, come la silice fusa o i borosilicati, scelti in base all’intervallo spettrale richiesto (UV, visibile o IR). Il principale svantaggio del vetro è la fragilità, che può limitarne l’uso in condizioni particolarmente stressanti.
Polimeri
Materiali come policarbonati, poliuretani o PMMA sono leggeri, resistenti agli urti e relativamente economici. Hanno un indice di rifrazione inferiore rispetto al vetro, il che può essere vantaggioso in alcune applicazioni. Tuttavia, in condizioni estreme, i polimeri possono essere meno trasparenti e meno durevoli, con una resistenza termica inferiore.
Cristalli
Materiali come quarzo, zaffiro, fluoruri (CaF₂, MgF₂), ZnSe, ZnS e germanio offrono eccellenti proprietà ottiche e sono utilizzati in applicazioni specializzate, come l’ottica di precisione o per raggi UV e IR. I cristalli sono molto trasparenti, con bassa dispersione, ma sono più costosi da produrre rispetto a vetro o plastica. Il zaffiro, ad esempio, è estremamente duro e resistente ai graffi, rendendolo ideale in ambienti difficili o ad alto rischio di usura.
Ogni materiale ha un proprio intervallo di trasmissione, indice di rifrazione e proprietà fisiche, per cui è fondamentale adattare la scelta alla specifica applicazione. Per migliorare ulteriormente le prestazioni, le finestre ottiche sono spesso trattate con rivestimenti antiriflesso (AR), che riducono i riflessi superficiali, aumentano la trasmissione della luce e, in alcuni casi, forniscono protezione aggiuntiva contro agenti chimici o radiazioni specifiche.
N-BK7- L’N-BK7
N-BK7- L’N-BK7 è un vetro borosilicato ad alta purezza, largamente impiegato nella produzione di finestre ottiche grazie al suo ottimo compromesso tra prestazioni e costo. È caratterizzato da una trasmissione eccellente nel visibile e nel vicino infrarosso (da circa 350 nm a 2000 nm), un indice di rifrazione stabile (n ≈ 1,516 a 587 nm) e una buona omogeneità ottica.

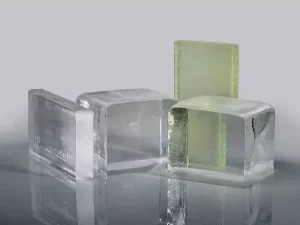

NBK 7
Dal punto di vista meccanico, offre una durezza moderata, una buona lavorabilità e resistenza alla manipolazione, rendendolo ideale per applicazioni che non richiedono condizioni estreme. Tuttavia, non è adatto a impieghi in ambienti UV profondi o in presenza di elevate variazioni termiche, dove altri materiali (come il quarzo fuso o lo zaffiro) risultano più performanti.
Grazie al suo rapporto qualità-prezzo favorevole, il N-BK7 è oggi uno dei materiali più diffusi per finestre ottiche utilizzate in strumenti scientifici, dispositivi di imaging, sistemi laser a bassa e media potenza e applicazioni industriali generiche.
In sintesi, la combinazione di materiale adatto e trattamento superficiale consente di ottenere finestre ottiche che bilanciano trasparenza, resistenza e durata, rendendole componenti strategici in una vasta gamma di applicazioni scientifiche, industriali e tecnologiche.
Confronto dei materiali per finestre ottiche
Le finestre ottiche possono essere realizzate con materiali diversi, ciascuno con proprietà uniche che ne determinano la trasparenza, la resistenza meccanica, la stabilità termica e l’intervallo spettrale utile. La scelta del materiale più adatto dipende dall’applicazione specifica, dall’ambiente operativo e dai requisiti di durata e precisione ottica.
La tabella seguente fornisce un riassunto dei principali materiali utilizzati, evidenziandone le proprietà fondamentali e le applicazioni più comuni, così da facilitare la selezione del materiale ottico ideale.
Tabella: materiali per finestre ottiche, proprietà e applicazioni
| Materiale | Intervallo di trasmissione | Proprietà principali | Applicazioni tipiche |
| Vetro ottico | Visibile (400–700 nm) | Trasparente, duro, facile da lucidare | Lenti, finestre standard, strumentazione visibile |
| NBK-7 | Visibile-vicino IR (350-2000 nm) | Eccellente trasmissione nel visibile e NIR, buon indice di rifrazione, omogeneo, facile da lucidare, costo contenuto | Strumenti scientifici, imaging, sistemi laser a bassa/media potenza |
| Silice fusa | UV–IR (200–2500 nm) | Alta trasmissione UV, stabile termicamente | Laser UV, spettroscopia, applicazioni scientifiche |
| Zaffiro |
UV–IR (150–5000 nm) |
Estremamente duro, resistente ai graffi | Ambienti estremi, laser, sensori ad alta precisione |
| Quarzo | UV–IR (180–3500 nm) | Elevata trasmissione, bassa dispersione | Ottica di precisione, strumenti scientifici |
| Polimero (PMMA, policarbonato) | Visibile (400–700 nm) | Leggero, resistente agli urti, economico | Applicazioni meno impegnative, protezioni ottiche |
| Fluoruri (CaF₂, MgF₂) | UV–IR (150–7000 nm) | Trasparente, basso assorbimento | Laser, ottica UV/IR, sensori speciali |
| Germanio/ZnSe/ZnS | IR (2000–14000 nm) | Buona trasmissione IR, durevole | Applicazioni IR, termografia, laser IR |
Nota: Per migliorare le prestazioni, molti materiali possono essere trattati con rivestimenti antiriflesso (AR) o altri rivestimenti speciali che aumentano la trasmissione della luce e offrono protezione aggiuntiva.
Applicazioni principali delle finestre ottiche
Le finestre ottiche trovano impiego in una vasta gamma di settori scientifici, industriali e tecnologici, grazie alla loro capacità di trasmettere luce senza distorsioni e proteggere i componenti sensibili.
Strumentazione scientifica e di laboratorio: in spettroscopia, microscopi e strumenti di misura ottica, le finestre ottiche consentono il passaggio di radiazioni UV, visibili o IR senza alterare le proprietà della luce, garantendo precisione e affidabilità negli esperimenti.
applicazioni laser
Sistemi laser e ottica di precisione: nelle applicazioni laser, le finestre ottiche proteggono il percorso del fascio luminoso da polvere, umidità e contaminazioni, mantenendo alta qualità del segnale e integrità del fascio.
Sensori e dispositivi industriali: in ambito industriale e robotico, le finestre ottiche proteggono sensori ottici e fotodiodi in ambienti polverosi o corrosivi, garantendo misurazioni accurate e durature.
Applicazioni aerospaziali e militari: le finestre ottiche sono utilizzate in strumenti di osservazione, termocamere e sensori a infrarossi, dove devono resistere a condizioni estreme di temperatura e pressione.
Settore medico e biomedicale: in strumenti laser, dispositivi diagnostici e apparecchiature chirurgiche, le finestre ottiche permettono di trasmettere luce con alta precisione, proteggendo al contempo i componenti sensibili e garantendo sicurezza e affidabilità.
In tutti questi casi, la scelta del materiale e dei trattamenti superficiali, come i rivestimenti antiriflesso, contribuisce a migliorare la trasmissione ottica, la durata e la resistenza ambientale della finestra, rendendola un componente strategico per qualsiasi sistema ottico.
Sfide e sviluppi recenti
Nonostante le finestre ottiche siano componenti ormai consolidati, la loro realizzazione e applicazione continuano a presentare sfide tecnologiche significative. Tra le principali difficoltà troviamo la produzione di materiali di alta qualità con trasmissione ottica uniforme su ampie superfici, la resistenza a condizioni estreme (alte temperature, pressioni elevate, agenti chimici aggressivi) e la durabilità in applicazioni a lungo termine.
Negli ultimi anni, la ricerca si è concentrata su materiali avanzati e nanostrutturati, capaci di combinare elevata trasmissione, resistenza meccanica e stabilità termica. L’uso di cristalli sintetici, vetri speciali a basso coefficiente di espansione e polimeri innovativi ha ampliato il campo di applicazione delle finestre ottiche anche in settori aerospaziale, militare e fotonico.
Un ruolo cruciale è svolto dai rivestimenti superficiali avanzati, come i trattamenti antiriflesso multi-strato o i rivestimenti selettivi per lunghezze d’onda specifiche. Questi sviluppi permettono di aumentare la trasmissione ottica, ridurre perdite di luce e fornire protezione aggiuntiva da polvere, umidità o radiazioni dannose.
Le tendenze future indicano una crescente integrazione di tecnologie di fabbricazione di precisione, come la lavorazione laser e la deposizione di film sottili, che permetteranno di realizzare finestre ottiche sempre più grandi, resistenti e personalizzabili, ampliando le possibilità di impiego in nuove applicazioni scientifiche e industriali.
Aspetti economici e di mercato
Le finestre ottiche rappresentano componenti strategici in numerosi settori industriali, scientifici e tecnologici, e il loro mercato è influenzato da diversi fattori. La domanda globale è in crescita, trainata soprattutto dai settori militare, fotonica, biomedicale e laser industriale e in ingegneria aerospaziale, dove la qualità e l’affidabilità dei materiali sono essenziali.
Il costo dei materiali varia significativamente: vetri ottici e polimeri sono generalmente meno costosi e facilmente reperibili, mentre cristalli speciali come zaffiro, CaF₂ o germanio hanno un prezzo elevato a causa della complessità di produzione e dei controlli di qualità necessari. Anche i rivestimenti avanzati, essenziali per migliorare le prestazioni ottiche e la durata, possono influire notevolmente sul prezzo finale della finestra.
Un altro fattore rilevante è l’innovazione tecnologica, che permette di produrre finestre ottiche più grandi, resistenti e con proprietà ottiche personalizzate, aprendo nuove opportunità di mercato, ma richiedendo al contempo investimenti significativi in ricerca e produzione. Inoltre, la crescente attenzione a materiali sostenibili e processi a basso impatto ambientale sta guidando lo sviluppo di nuovi vetri e polimeri ottici ecocompatibili.
In sintesi, il mercato delle finestre ottiche è caratterizzato da un equilibrio tra prestazioni, costo e applicazione, e la scelta dei materiali e delle tecnologie di produzione gioca un ruolo fondamentale nella competitività e nella diffusione di questi componenti in diversi settori industriali e scientifici.
