L’elettromigrazione è un fenomeno fisico che consiste nel trasporto di materiale all’interno di un conduttore sotto l’azione di un campo elettrico applicato. Questo processo interessa in particolare le interconnessioni metalliche dei dispositivi a semiconduttore, dove il passaggio continuo di elettroni può provocare lo spostamento graduale degli atomi metallici.
Nel settore della microelettronica, l’elettromigrazione rappresenta una delle principali cause di degrado e guasto dei circuiti integrati, soprattutto quando i conduttori metallici possiedono una sezione trasversale molto ridotta. Il fenomeno può infatti generare vuoti microscopici, accumuli di materiale e interruzioni delle piste conduttive, compromettendo l’affidabilità del dispositivo elettronico.
Sebbene l’elettromigrazione sia nota da oltre un secolo, il suo impatto tecnologico divenne evidente verso la fine degli anni Sessanta con la diffusione dei primi circuiti integrati commerciali. Alcuni dei primi dispositivi disponibili sul mercato si guastavano dopo poche settimane di funzionamento proprio a causa di fenomeni incontrollati di elettromigrazione.
Questo problema spinse l’industria dei semiconduttori ad avviare intense attività di ricerca per comprendere i meccanismi fisici responsabili del degrado delle interconnessioni metalliche.
Uno dei contributi più importanti fu fornito dall’ingegnere Jim Black della Motorola, autore della celebre equazione di Black, ancora oggi utilizzata per stimare il tempo medio di guasto dovuto all’elettromigrazione.
Con la continua miniaturizzazione dei dispositivi elettronici, il fenomeno è diventato ancora più critico. Se negli anni Sessanta le interconnessioni avevano larghezze dell’ordine di 10 micrometri, oggi molte strutture metalliche raggiungono dimensioni di poche decine di nanometri, aumentando sensibilmente la vulnerabilità dei circuiti agli effetti dell’elettromigrazione.
Fattori che influenzano l’elettromigrazione
La resistenza delle interconnessioni metalliche all’elettromigrazione dipende fortemente dalle proprietà fisiche e strutturali del materiale conduttore. Tra i parametri più importanti vi sono la composizione della lega metallica e le dimensioni geometriche del conduttore. Con la progressiva miniaturizzazione dei circuiti integrati, la riduzione della sezione trasversale delle piste metalliche ha infatti aumentato sensibilmente la vulnerabilità dei dispositivi a questo fenomeno.
Anche altri fattori tecnologici svolgono un ruolo fondamentale nella durata delle interconnessioni. La forma del conduttore, l’orientamento cristallografico dei grani metallici, i processi di deposizione degli strati sottili, i trattamenti termici di ricottura e le caratteristiche degli strati di passivazione influenzano il movimento atomico all’interno del materiale. Inoltre, le interfacce tra differenti materiali possono favorire o ostacolare la diffusione degli atomi metallici.
L’elettromigrazione dipende anche dalle condizioni operative del circuito. Correnti continue e correnti alternate producono effetti differenti sul trasporto di materia, modificando nel tempo la velocità di degradazione delle interconnessioni.
Forze sugli ioni in un campo elettrico
All’interno di un conduttore percorso da corrente elettrica, gli atomi ionizzati sono soggetti principalmente a due forze. La prima è la forza elettrostatica diretta, generata dal campo elettrico applicato e orientata nella stessa direzione del campo. La seconda è la forza dovuta allo scambio di quantità di moto tra elettroni e ioni del reticolo cristallino. Quest’ultima, nota come “vento elettronico”, agisce nella direzione del flusso degli elettroni, quindi in verso opposto al campo elettrico.
La forza risultante agente sugli ioni può essere espressa come:
Fres = Fe – Fp = q (Ze– Zp) E = q · Z*· E = q ·Z*· j · ρ
dove q rappresenta la carica elettrica dello ione, E il campo elettrico applicato, Z* la valenza effettiva del materiale, j la densità di corrente e ρ la resistività del conduttore.
Meccanismo di degradazione
L’elettromigrazione si verifica quando gli elettroni in movimento trasferiscono parte della loro quantità di moto agli atomi metallici del conduttore. Questo processo provoca uno spostamento graduale degli atomi dalle loro posizioni originarie nel reticolo cristallino.
Nel tempo, il trasporto di materia può generare regioni impoverite di atomi, chiamate vuoti o voids, che interrompono la continuità elettrica della pista metallica causando guasti a circuito aperto. In altri casi, gli atomi migrati possono accumularsi formando rilievi metallici, detti hillocks, oppure sottili strutture filamentose chiamate whiskers. Tali accumuli possono entrare in contatto con conduttori adiacenti, provocando cortocircuiti e malfunzionamenti del circuito integrato.
Il modello di Black per l’elettromigrazione
Uno dei primi e più importanti modelli quantitativi dell’elettromigrazione fu sviluppato da Jim Black della Motorola, che propose una relazione empirica per stimare il tempo medio di guasto delle interconnessioni metalliche nei circuiti integrati.
Il modello nasce dall’idea che il tempo medio di guasto (MTF) sia inversamente proporzionale alla velocità con cui avviene il trasporto di massa del materiale conduttore. Tale trasporto è direttamente legato al trasferimento di quantità di moto tra gli elettroni in movimento e gli atomi del reticolo metallico.
Velocità di trasporto di massa
Black descrisse la velocità di trasporto di massa (Rm) come proporzionale a tre contributi fondamentali:
1.la densità degli elettroni conduttori (ne)
2.il trasferimento di quantità di moto dagli elettroni agli atomi metallici (Δp)
3.la densità degli atomi ionizzati termicamente attivati (Na)
In forma compatta:
Rₘ è proporzionale a nₑ per Δp per Nₐ
cioè:
Rₘ ∝ nₑ · Δp · Nₐ
Dipendenza dalla densità di corrente e dalla temperatura
Per descrivere il fenomeno in modo più fisico, Black introdusse alcune ipotesi:
- la densità elettronica è proporzionale alla densità di corrente: nₑ ∝ j
- il trasferimento di quantità di moto cresce con la densità di corrente: Δp ∝ j
- la generazione di atomi attivati segue una legge di tipo Arrhenius: Nₐ ∝ e(-Ea / kT)
dove:
Ea è l’energia di attivazione
k è la costante di Boltzmann
T è la temperatura assoluta
Equazione di Black
Combinando queste relazioni, si ottiene la forma classica del modello:
MTF = A · e(Ea / kT) / j²
dove:
MTF è il tempo medio di guasto
A è una costante che dipende da materiale e geometria
j è la densità di corrente
Ea è l’energia di attivazione
Forma generalizzata
Le misure sperimentali mostrarono che la dipendenza dalla corrente non è sempre esattamente quadratica. Per questo motivo l’equazione viene generalizzata introducendo un esponente empirico n:
Equazione di Black
Il valore di n dipende dal meccanismo fisico dominante nel guasto.
Significato fisico dell’esponente n
-Se n ≈ 1 → il guasto è dominato dalla crescita dei vuoti già presenti nel materiale
-Se n ≈ 2 → il guasto è dominato dalla nucleazione dei vuoti, cioè dalla loro formazione iniziale
Forma logaritmica e analisi sperimentale
Per l’analisi dei dati sperimentali, l’equazione viene spesso linearizzata prendendo il logaritmo naturale:
ln(MTF) = ln(A) − n · ln(j) + Ea / (kT)
Questa forma è molto utile perché permette di separare i contributi della densità di corrente e della temperatura.
A densità di corrente costante, il grafico di ln(MTF) in funzione di 1/T è una retta. Da questa relazione è possibile ricavare sperimentalmente l’energia di attivazione Ea tramite il coefficiente angolare.
Meccanismi di guasto nell’elettromigrazione
Il processo di guasto dovuto all’elettromigrazione nelle interconnessioni metalliche dei circuiti integrati può essere ricondotto a tre meccanismi principali: le proprietà metallurgiche e statistiche del materiale, il processo di accelerazione termica del danno e i cosiddetti effetti di autoriparazione (backflow atomico).
Proprietà metallurgiche e distribuzione statistica
Le proprietà metallurgiche di un film conduttore riguardano la sua microstruttura interna, che include parametri come la distribuzione delle dimensioni dei grani, l’orientamento cristallografico e la natura dei bordi di grano rispetto alla direzione del flusso elettronico.
Questi parametri non sono uniformi, ma presentano una natura intrinsecamente statistica, poiché derivano dai processi di deposizione e crescita del materiale.
La non uniformità della microstruttura provoca una distribuzione non omogenea del flusso atomico lungo l’interconnessione. In alcune regioni si verifica una divergenza positiva del flusso atomico, che corrisponde a una perdita netta di atomi e quindi alla formazione di vuoti (voids). In altre regioni si osserva una divergenza negativa, che porta invece all’accumulo di materiale e alla formazione di protuberanze (hillocks).
Il guasto finale può avvenire in due modi principali: la crescita dei vuoti fino alla completa interruzione della pista metallica, oppure la formazione di estrusioni che possono entrare in contatto con linee adiacenti causando cortocircuiti.
Accelerazione termica del danno
Il secondo meccanismo fondamentale è legato all’accelerazione termica dell’elettromigrazione.

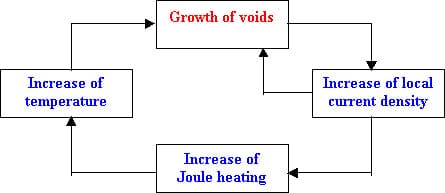

ciclo di accelerazione termica durante l’elettromigrazione
In condizioni ideali, la temperatura lungo l’interconnessione sarebbe uniforme. Tuttavia, la formazione di un vuoto modifica localmente la sezione del conduttore, aumentando la densità di corrente nella zona interessata.
Questo fenomeno è noto come concentrazione di corrente.
Poiché il riscaldamento Joule è proporzionale al quadrato della densità di corrente, un aumento locale della corrente provoca un incremento della temperatura nella regione vicina al vuoto. Questo aumento termico accelera ulteriormente il trasporto atomico, favorendo la crescita del vuoto stesso.
Si crea così un processo di retroazione positiva: il vuoto aumenta la corrente locale, la corrente aumenta la temperatura, e la temperatura accelera ulteriormente il danno fino alla rottura completa dell’interconnessione.
Effetti di autoriparazione (backflow atomico)
Il terzo meccanismo è costituito dagli effetti di autoriparazione, associati alla presenza di un flusso atomico inverso rispetto alla direzione imposta dal vento elettronico.
Questo flusso contrario si manifesta quando si instaurano gradienti di temperatura, concentrazione o tensione meccanica all’interno del materiale, tipicamente dopo l’inizio del danno da elettromigrazione.
In tali condizioni, una parte del trasporto atomico può avvenire in direzione opposta, contribuendo a ridurre la velocità di crescita dei vuoti. In alcuni casi, questo meccanismo può anche portare a una parziale “riparazione” della struttura conduttiva dopo l’interruzione o la riduzione della corrente.
Tuttavia, l’effetto di autoriparazione non è sufficiente a contrastare completamente il danno, ma agisce solo come fattore mitigante del processo di guasto.
Elettromigrazione nei circuiti integrati

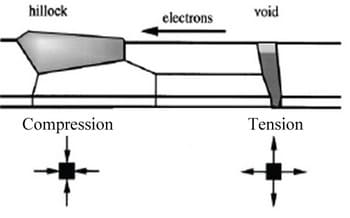

danno da elettromigrazione
Nei circuiti integrati moderni, l’elettromigrazione rappresenta uno dei principali fattori limitanti per l’affidabilità delle interconnessioni metalliche. Le piste conduttrici, che collegano transistor e altri componenti all’interno dei chip, hanno dimensioni estremamente ridotte e sono soggette a densità di corrente molto elevate, condizioni che favoriscono l’insorgenza del fenomeno.
Con la continua miniaturizzazione della tecnologia CMOS, (Complementary Metal-Oxide-Semiconductor) la larghezza delle interconnessioni è passata da valori dell’ordine dei micrometri a scale nanometriche. Questa riduzione geometrica comporta un aumento significativo della densità di corrente, rendendo più probabile il trasferimento di materia all’interno del metallo e, di conseguenza, l’avvio dei processi di degradazione.
Formazione di difetti
L’elettromigrazione si manifesta inizialmente con la formazione di difetti microscopici nella struttura del conduttore, come vuoti e accumuli locali di materiale. Questi difetti si evolvono nel tempo fino a compromettere la continuità elettrica della linea o a creare cortocircuiti tra interconnessioni adiacenti.
Nei circuiti integrati complessi, come microprocessori e memorie ad alta densità, il fenomeno è particolarmente critico perché le interconnessioni sono lunghe, sottili e sottoposte a condizioni termiche non uniformi. Inoltre, l’aumento della frequenza operativa e della potenza dissipata contribuisce a elevare ulteriormente la temperatura del chip, accelerando i meccanismi diffusivi alla base dell’elettromigrazione.
Per questi motivi, la progettazione dei circuiti integrati moderni include specifiche strategie di mitigazione, come l’utilizzo di materiali più resistenti (ad esempio il rame al posto dell’alluminio), l’introduzione di barriere di diffusione e l’ottimizzazione della geometria delle interconnessioni.
In questo contesto, l’elettromigrazione non è più un fenomeno secondario, ma un parametro fondamentale nella progettazione dell’affidabilità dei dispositivi elettronici avanzati.
Tecniche di mitigazione dell’elettromigrazione
La mitigazione dell’elettromigrazione nei circuiti integrati si basa su un insieme di strategie progettuali, materiali e termiche finalizzate a ridurre la densità di corrente, migliorare la stabilità microstrutturale delle interconnessioni e limitare l’innalzamento della temperatura operativa.
Scelta dei materiali conduttori
Uno degli approcci più efficaci consiste nella selezione di materiali con maggiore resistenza all’elettromigrazione. Storicamente, l’alluminio è stato ampiamente utilizzato, ma presenta una vulnerabilità relativamente elevata al trasporto atomico. L’introduzione del rame ha rappresentato un importante miglioramento grazie alla sua maggiore stabilità alla elettromigrazione e alla più bassa resistività.
Nei nodi tecnologici più avanzati vengono inoltre studiati materiali alternativi e barriere avanzate, come leghe di rame e materiali a base di cobalto, progettati per ridurre la diffusione atomica lungo i bordi di grano.
Strati barriera e controllo della diffusione
Per limitare la migrazione degli atomi metallici verso materiali circostanti, vengono utilizzati strati barriera sottili che impediscono la diffusione e stabilizzano l’interfaccia tra interconnessione e dielettrico. Questi strati sono fondamentali per preservare l’integrità del conduttore nel tempo.
Ottimizzazione della densità di corrente
Un altro metodo fondamentale consiste nella progettazione del layout delle interconnessioni in modo da ridurre i picchi locali di densità di corrente. L’allargamento delle piste nelle zone critiche e la distribuzione più uniforme della corrente contribuiscono a ridurre significativamente il rischio di elettromigrazione.
Controllo termico
Poiché il fenomeno è fortemente dipendente dalla temperatura, la gestione del calore all’interno del chip è essenziale. Sistemi di dissipazione termica, materiali con alta conducibilità termica e tecniche di riduzione del consumo energetico aiutano a mantenere la temperatura entro limiti sicuri, rallentando i processi diffusivi.
Ottimizzazione della microstruttura
La struttura cristallina del materiale conduttore influisce direttamente sulla resistenza all’elettromigrazione. Processi di deposizione e ricottura controllata vengono utilizzati per ottenere grani più grandi e orientati, riducendo il numero di bordi di grano, che rappresentano vie preferenziali per la diffusione atomica.
Progettazione affidabile dei circuiti
Infine, la progettazione dei circuiti integrati include regole specifiche di affidabilità, come limiti massimi di densità di corrente e margini di sicurezza termica, definite attraverso test accelerati e modelli predittivi basati sull’equazione di Black.
Nel loro insieme, queste tecniche permettono di aumentare significativamente la vita operativa dei dispositivi elettronici moderni, rendendo possibile il funzionamento affidabile di sistemi sempre più miniaturizzati e complessi.
Applicazioni e importanza industriale dell’elettromigrazione
L’elettromigrazione è un fenomeno di fondamentale importanza nell’industria dei semiconduttori, poiché rappresenta uno dei principali limiti fisici alla miniaturizzazione e all’aumento delle prestazioni dei dispositivi elettronici. La sua rilevanza cresce in modo significativo con la riduzione delle dimensioni delle interconnessioni e con l’incremento delle densità di corrente nei circuiti integrati moderni.
Microprocessori e sistemi ad alte prestazioni
Nei microprocessori e nelle GPU di ultima generazione, le interconnessioni metalliche operano in condizioni estreme, caratterizzate da elevate frequenze di commutazione e notevole dissipazione di potenza. In questi dispositivi, anche minime variazioni della microstruttura dei conduttori possono influenzare in modo determinante l’affidabilità a lungo termine. L’elettromigrazione diventa quindi un parametro critico nella progettazione dei chip ad alte prestazioni.
Memorie e dispositivi logici
Anche le memorie ad alta densità, come DRAM e NAND flash, sono particolarmente sensibili al fenomeno. La riduzione delle dimensioni delle celle di memoria comporta un aumento della vulnerabilità delle linee di collegamento, rendendo necessario un accurato controllo dei materiali e delle condizioni operative per garantire la stabilità dei dati nel tempo.
Settore automotive e aerospaziale
Nel settore automotive, soprattutto nei sistemi elettronici per il controllo del motore e nei dispositivi di assistenza alla guida, l’affidabilità è un requisito essenziale. L’elettromigrazione può influire sulla durata dei componenti elettronici esposti a cicli termici e correnti variabili. Analogamente, nel settore aerospaziale, dove le condizioni operative possono essere estreme e l’accesso alla manutenzione limitato, la prevenzione dei guasti da elettromigrazione è un aspetto cruciale.
Telecomunicazioni e infrastrutture digitali
Le infrastrutture di telecomunicazione, come router, switch e server, operano continuamente sotto carichi elevati. In questi sistemi, la degradazione delle interconnessioni può portare a malfunzionamenti che hanno impatti significativi sulla trasmissione dei dati. Per questo motivo, la progettazione affidabile dei circuiti è strettamente legata allo studio dell’elettromigrazione.
Importanza nella microelettronica moderna
In generale, l’elettromigrazione rappresenta un vincolo fisico fondamentale nella scalabilità dei dispositivi elettronici. La sua comprensione è essenziale per lo sviluppo di nuove tecnologie di interconnessione e per il miglioramento dell’affidabilità dei circuiti integrati.
Per questo motivo, il fenomeno è oggetto di continua ricerca sia in ambito accademico sia industriale, con l’obiettivo di garantire la sostenibilità della miniaturizzazione e l’evoluzione dei sistemi elettronici di nuova generazione.
