L’effetto Venturi descrive il comportamento di un fluido quando attraversa una conduttura caratterizzata da una variazione della sezione trasversale. In particolare, quando un fluido scorre attraverso un restringimento della conduttura, la sua velocità aumenta. Contemporaneamente, in condizioni appropriate, la pressione statica del fluido diminuisce nella zona più stretta. Il fenomeno è una conseguenza dei principi fondamentali della meccanica dei fluidi e può essere descritto attraverso l’equazione di continuità e il principio di Bernoulli.
L’effetto prende il nome dal fisico italiano Giovanni Battista Venturi, che studiò sperimentalmente il comportamento dei fluidi in condotti di diversa sezione alla fine del XVIII secolo. Le sue ricerche, pubblicate nel 1797, contribuirono allo sviluppo della fluidodinamica, la branca della fisica che studia il movimento dei fluidi.
Il fenomeno può essere osservato in numerosi dispositivi e situazioni pratiche. Un esempio è il tubo di Venturi, una conduttura progettata con una sezione progressivamente più stretta e successivamente più ampia, utilizzata anche per misurare la portata di un fluido. Lo stesso principio trova applicazione in nebulizzatori, atomizzatori, eiettori, sistemi di aspirazione e alcuni dispositivi per la miscelazione di fluidi.
La comprensione dell’effetto Venturi è quindi importante non soltanto dal punto di vista teorico, ma per comprendere il funzionamento di numerose applicazioni tecnologiche basate sul controllo della velocità e della pressione dei fluidi
Equazione di continuità e aumento della velocità
Per comprendere il principio fisico dell’effetto Venturi, è utile analizzare il comportamento di un fluido ideale, incomprimibile e privo di attrito viscoso, che scorre in modo stazionario all’interno di un condotto.
La spiegazione del fenomeno si sviluppa attraverso due passaggi fondamentali. Il primo riguarda l’equazione di continuità, che permette di comprendere perché la velocità del fluido aumenta quando la sezione del condotto si restringe. Il secondo è rappresentato dal teorema di Bernoulli, che permette invece di spiegare la conseguente variazione della pressione.
Principio di conservazione della massa e effetto Venturi
Il punto di partenza è il principio di conservazione della massa. Se il fluido non può accumularsi né scomparire all’interno del condotto, la massa che attraversa una sezione in un determinato intervallo di tempo Δt deve essere uguale alla massa che attraversa un’altra sezione nello stesso intervallo.

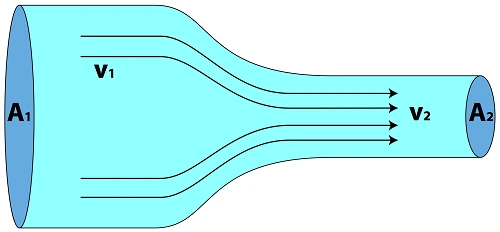

equazione di continuità
Consideriamo quindi due sezioni del condotto: una più ampia, di area (A1), nella quale il fluido scorre con velocità (v1), e una più stretta, di area (A2), nella quale la velocità è (v2). La massa Δm di fluido che attraversa una generica sezione di area (A) nel tempo (Δt) è data dal prodotto della densità ρ per il volume ΔV.
Δm = ρ ΔV = ρ A Δx. Poiché lo spostamento del fluido è legato alla sua velocità Δx = vΔt si ha:
Δm = ρ A vΔt
Uguagliando la massa che passa per la sezione A1 a quella che passa per la sezione A2 :
ρ1 A1 v1Δt = ρ2 A2 v2Δt
Trattandosi di un liquido incomprimibile la densità è costante: ρ1 = ρ2. Semplificando la densità e l’intervallo di tempo, otteniamo l’equazione di continuità:
A1 v1= A2 v2 = Q
dove (Q) rappresenta la portata volumetrica, cioè il volume di fluido che attraversa una sezione del condotto nell’unità di tempo.
Velocità del fluido
Da questa relazione segue che, a portata costante, la velocità del fluido aumenta quando diminuisce l’area della sezione: v2 = A1v1/A2
Poiché A1 è minore rispetto ad A2 il loro rapporto è minore di 1 quindi v2/v1 < 1
Nella zona di restringimento il fluido deve scorrere più velocemente per garantire la conservazione della massa. Questo aumento della velocità costituisce il primo elemento fondamentale per comprendere l’effetto Venturi
Teorema di Bernoulli e diminuzione della pressione
L’aumento della velocità nella zona ristretta del condotto permette di comprendere solo una parte dell’effetto Venturi. Per spiegare perché, nello stesso tratto, la pressione statica diminuisce, è necessario ricorrere al teorema di Bernoulli, che esprime la conservazione dell’energia meccanica di un fluido ideale in moto stazionario.
Per un fluido incomprimibile e privo di attrito viscoso, l’equazione di Bernoulli può essere scritta nella forma
P + ½ ρv2 + ρgh = costante
I tre termini rappresentano rispettivamente l’energia di pressione per unità di volume, l’energia cinetica per unità di volume e l’energia potenziale gravitazionale per unità di volume. La loro somma rimane costante lungo una stessa linea di corrente, purché siano rispettate le condizioni di validità del teorema.
Consideriamo due sezioni del condotto, di area A1 e A2, con velocità rispettivamente v1 e v2. Se le due sezioni si trovano alla stessa altezza, il termine gravitazionale non varia e l’equazione di Bernoulli si riduce a:
P + ½ ρv2 = costante
Poiché, per il teorema di continuità nella sezione ristretta la velocità aumenta (v2 >v1), il termine associato all’energia cinetica diventa maggiore. Affinché la somma rimanga costante, deve quindi diminuire il termine associato alla pressione. Ne consegue che: P2 < P1
Nella zona di restringimento, dunque, l’aumento della velocità del fluido è accompagnato da una diminuzione della pressione statica. È proprio questa relazione tra velocità e pressione a costituire il secondo elemento fondamentale dell’effetto Venturi.
Il fenomeno può essere interpretato come una conversione dell’energia di pressione in energia cinetica: quando il fluido entra nella zona più stretta, una parte dell’energia associata alla pressione è trasformata in energia del moto, determinando l’aumento della velocità e la conseguente riduzione della pressione.
Tubo di Venturi
Il tubo di Venturi, o misuratore di Venturi, è un dispositivo che sfrutta l’effetto Venturi per misurare la portata di un fluido all’interno di una condotta. Viene inserito direttamente nella tubazione ed è caratterizzato da una geometria progettata per provocare una variazione controllata della velocità e della pressione del fluido.
Il dispositivo è costituito da tre parti principali disposte in successione.
Parti principali
La prima è il condotto convergente, nel quale la sezione si riduce progressivamente. Il restringimento graduale permette al fluido di aumentare la propria velocità in modo regolare, limitando le perturbazioni e le perdite di energia associate alla formazione di turbolenze.

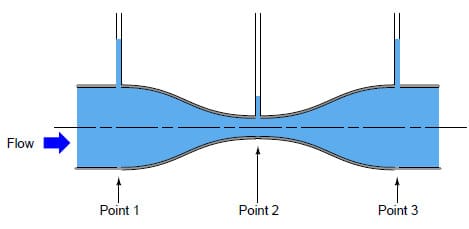

tubo di Venturi
Segue la gola, cioè la sezione caratterizzata dal diametro minimo del tubo. In corrispondenza della gola, per le condizioni ideali considerate nell’effetto Venturi, la velocità del fluido raggiunge il valore massimo mentre la pressione statica raggiunge il valore minimo.
La terza parte è il diffusore divergente, nel quale la sezione aumenta nuovamente fino ad avvicinarsi a quella della condotta iniziale. Il rallentamento progressivo del fluido consente di recuperare parte dell’energia cinetica sotto forma di pressione statica, riducendo le perdite di carico. Per ottenere un recupero efficiente della pressione, la divergenza è generalmente progettata con un angolo relativamente piccolo.
Il tubo di Venturi dispone inoltre di due prese di pressione, una collocata nella sezione a monte del restringimento e l’altra in corrispondenza della gola. Le prese vengono collegate a un dispositivo per la misura della pressione differenziale, come un manometro a tubo a U o un sensore elettronico.
La differenza di pressione tra le due sezioni è quindi: Δp = P1 – P2
Poiché nella gola la velocità è maggiore, il teorema di Bernoulli permette di stabilire che, nelle condizioni ideali, la pressione P2 è inferiore alla pressione P1. La misura di questa differenza di pressione, insieme alla conoscenza delle caratteristiche geometriche del tubo e della densità del fluido, consente di determinare la portata che attraversa la condotta.
Applicazioni dell’effetto Venturi
L’effetto Venturi trova applicazione in dispositivi nei quali è necessario controllare la velocità, la pressione o la portata di un fluido. Il principio secondo cui un aumento della velocità del fluido è associato, in determinate condizioni, a una diminuzione della pressione statica può infatti essere sfruttato per misurare portate, aspirare o miscelare fluidi e favorire la nebulizzazione di liquidi.
Misuratori di portata
Una delle applicazioni è rappresentata dal misuratore di Venturi, utilizzato per determinare la portata di liquidi e gas che attraversano una condotta. Il restringimento della sezione provoca un aumento della velocità e una conseguente differenza di pressione tra la parte più ampia del condotto e la gola. Misurando questa differenza di pressione è possibile ricavare la portata del fluido. I misuratori Venturi sono impiegati in diversi impianti industriali e nei sistemi di distribuzione dei fluidi.
Aspiratori ed eiettori
L’effetto Venturi può essere utilizzato per creare un’aspirazione senza ricorrere direttamente a una pompa meccanica. Un fluido che attraversa rapidamente una zona ristretta determina una riduzione della pressione locale. Se in corrispondenza di questa zona viene praticata un’apertura collegata a un secondo condotto, la differenza di pressione può richiamare un altro fluido. Questo principio è alla base di eiettori, aspiratori e sistemi per il trasporto o il sollevamento di fluidi.
Nebulizzatori e atomizzatori
Un’altra applicazione riguarda la nebulizzazione dei liquidi. Quando un flusso d’aria attraversa rapidamente una zona opportunamente sagomata, la riduzione della pressione può favorire il richiamo del liquido attraverso un piccolo condotto. Il liquido viene quindi frammentato in goccioline molto fini, formando una nebbia o uno spray. Il principio viene sfruttato in diversi tipi di nebulizzatori, spruzzatori e atomizzatori.
Carburatori e sistemi di miscelazione
L’effetto Venturi è stato sfruttato nei carburatori dei motori a combustione interna. L’aria che attraversa una strozzatura aumenta la propria velocità e determina una riduzione della pressione nella zona più stretta. Questa differenza di pressione favorisce il richiamo del carburante, che viene successivamente miscelato con l’aria prima di entrare nel motore.
Sebbene i carburatori siano stati in gran parte sostituiti dai moderni sistemi di iniezione elettronica, il loro funzionamento rappresenta uno degli esempi dell’impiego dell’effetto Venturi per realizzare una miscelazione controllata di fluidi.
Sistemi di aerazione e ossigenazione
Il principio Venturi è impiegato anche in alcuni sistemi di aerazione e ossigenazione dell’acqua. Un flusso d’acqua opportunamente accelerato può creare una zona di pressione ridotta capace di richiamare aria dall’ambiente. L’aria è trascinata nel flusso e dispersa sotto forma di piccole bolle, aumentando il contatto tra aria e acqua.
Questa tecnica trova applicazione in impianti di trattamento delle acque, sistemi di aerazione e alcune apparecchiature per acquacoltura.
Applicazioni dell’effetto Venturi in ambito medico
L’effetto Venturi trova applicazioni anche in alcuni dispositivi medicali. Un esempio è rappresentato dalle maschere di Venturi, utilizzate per somministrare ossigeno a una concentrazione relativamente controllata.
Il flusso di ossigeno attraversa un ugello e, grazie alla riduzione della pressione nella zona di passaggio, richiama una quantità determinata di aria ambiente. La miscelazione dei due flussi permette di ottenere una miscela con una concentrazione di ossigeno definita, secondo le caratteristiche del dispositivo.
Applicazioni industriali dell’effetto Venturi
In ambito industriale, l’effetto Venturi è sfruttato in numerosi sistemi nei quali è necessario trasferire, aspirare, miscelare o dosare fluidi. Eiettori, pompe a getto, sistemi di aspirazione e dispositivi per il dosaggio di sostanze liquide o gassose possono utilizzare variazioni controllate della pressione generate dalla geometria del condotto.
La diffusione di queste applicazioni mostra come l’effetto Venturi non sia soltanto un fenomeno studiato nella fluidodinamica, ma costituisca un principio ingegneristico utilizzabile per trasformare variazioni di velocità in differenze di pressione e sfruttarle per svolgere funzioni pratiche.
Effetto Venturi nei liquidi e nei gas
L’effetto Venturi può verificarsi sia nei liquidi sia nei gas, ma l’analisi del fenomeno deve tenere conto delle differenti proprietà fisiche dei due tipi di fluido. La distinzione principale riguarda la comprimibilità: i liquidi possono essere considerati incomprimibili nella maggior parte delle applicazioni ordinarie, mentre i gas sono comprimibili e la loro densità può variare in modo significativo al variare della pressione e della velocità.
Effetto Venturi nei liquidi
Nei liquidi, come acqua e oli, la densità rimane generalmente pressoché costante. È quindi possibile applicare direttamente l’equazione di continuità per collegare la variazione della sezione del condotto alla velocità del fluido. Quando il liquido attraversa un restringimento, la velocità aumenta e, in condizioni ideali, la pressione statica diminuisce.
Questo comportamento rende l’effetto Venturi utile nei misuratori di portata, negli eiettori e nei sistemi di aspirazione e miscelazione. L’acqua costituisce un esempio per osservare sperimentalmente il fenomeno, perché le variazioni di densità dovute alle normali differenze di pressione sono generalmente trascurabili.
Effetto Venturi nei gas
Un gas che attraversa una conduttura può subire un aumento della velocità in corrispondenza di una riduzione della sezione. Tuttavia, quando la velocità diventa elevata, la comprimibilità del gas non può più essere trascurata. La densità può infatti cambiare sensibilmente insieme alla pressione e alla temperatura, rendendo necessario un modello più completo rispetto a quello utilizzato per un fluido incomprimibile.
Per velocità relativamente basse, il comportamento del gas può essere approssimato, in molte applicazioni ingegneristiche, mediante le relazioni utilizzate per i fluidi incomprimibili. Quando il flusso raggiunge velocità elevate, diventa importante considerare gli effetti di comprimibilità e, in particolare, il numero di Mach.
Una differenza importante
Il principio generale rimane quindi lo stesso: una variazione della geometria del condotto modifica le condizioni di moto del fluido. Tuttavia, mentre nei liquidi la densità può essere considerata costante, nei gas essa può variare in maniera significativa. Per questo motivo, l’analisi dell’effetto Venturi nei gas richiede particolare attenzione quando il flusso raggiunge velocità elevate.
La distinzione tra liquidi e gas è importante dal punto di vista applicativo: permette di comprendere perché lo stesso principio fluidodinamico possa essere utilizzato in sistemi molto diversi, dagli impianti idraulici agli impianti pneumatici e ai dispositivi per il controllo dei flussi gassosi.
Vantaggi e limiti dell’effetto Venturi
L’effetto Venturi presenta caratteristiche che lo rendono utile in numerose applicazioni della fluidodinamica e dell’ingegneria, ma il suo impiego deve tenere conto anche di alcuni limiti legati alle condizioni reali di funzionamento.
Vantaggi dell’effetto Venturi
Uno dei vantaggi è la possibilità di ottenere una variazione della velocità e della pressione del fluido sfruttando esclusivamente la geometria della conduttura, senza la necessità di introdurre componenti meccanici mobili nella zona di misura o di aspirazione. Questa caratteristica rende i dispositivi basati sull’effetto Venturi relativamente semplici e affidabili.
Il tubo di Venturi consente di determinare la portata di un fluido attraverso la misura della differenza di pressione tra due sezioni della condotta. La sua struttura robusta lo rende adatto anche a impianti nei quali sono richieste affidabilità e continuità di funzionamento.
Un ulteriore vantaggio è rappresentato dalla possibilità di sfruttare la riduzione locale della pressione per aspirare e miscelare un secondo fluido. Questo principio trova applicazione in eiettori, nebulizzatori, sistemi di aerazione e numerosi dispositivi industriali.
Limiti dell’effetto Venturi
L’effetto Venturi non permette tuttavia di ottenere una conversione perfettamente reversibile dell’energia. Nei dispositivi reali sono presenti attrito viscoso, turbolenze e perdite di carico, che provocano una dissipazione di energia. Nel diffusore, quindi, non tutta l’energia cinetica acquisita dal fluido nella zona di restringimento può essere recuperata sotto forma di pressione.
Un altro limite riguarda le condizioni di validità del modello ideale. Le relazioni più semplici utilizzate per descrivere il fenomeno presuppongono un fluido incomprimibile, un flusso stazionario e perdite trascurabili. Nei gas, soprattutto quando la velocità aumenta notevolmente, la comprimibilità diventa importante e richiede un’analisi più complessa.
La geometria del dispositivo deve essere progettata con attenzione. Un restringimento troppo brusco o un diffusore con un’espansione eccessiva possono favorire la formazione di turbolenze e fenomeni di separazione del flusso, aumentando le perdite di energia e riducendo l’efficienza del sistema.
Una pressione eccessivamente bassa nella zona di restringimento può provocare, nel caso dei liquidi, la cavitazione, cioè la formazione di bolle di vapore che possono danneggiare le superfici del dispositivo e comprometterne il funzionamento.
Un equilibrio tra semplicità ed efficienza
L’effetto Venturi rappresenta una soluzione semplice, affidabile e versatile per modificare le condizioni di moto di un fluido e sfruttare le variazioni di pressione associate. Al tempo stesso, nelle applicazioni reali è necessario considerare le proprietà del fluido, la geometria del condotto, le perdite di carico e le condizioni operative, affinché il dispositivo possa funzionare in modo efficiente e sicuro.
Esempi quotidiani e fenomeni correlati all’effetto Venturi
I principi alla base dell’effetto Venturi e, più in generale, della relazione tra velocità e pressione nei fluidi, possono essere riconosciuti anche in numerose situazioni quotidiane. Non tutti questi fenomeni costituiscono un effetto Venturi in senso stretto, ma condividono importanti principi della fluidodinamica.
Il tiraggio del camino

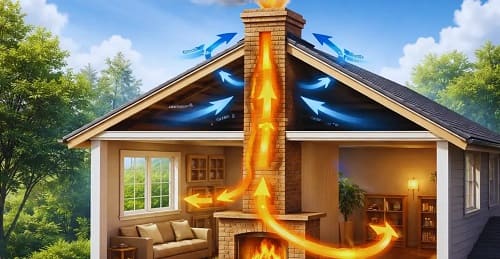

tiraggio del camino
Il tiraggio di un camino è legato principalmente alla differenza di densità tra l’aria fredda esterna e i gas caldi presenti nella canna fumaria, che genera una differenza di pressione e favorisce il movimento verso l’alto dei fumi. La geometria del camino e la velocità del flusso possono contribuire a modificare le condizioni di pressione, ma il fenomeno non deve essere attribuito esclusivamente all’effetto Venturi.
La finestra aperta e la porta che sbatte
Quando una finestra è aperta durante una giornata ventosa, l’aria può attraversare rapidamente gli spazi disponibili, generando differenze di pressione tra gli ambienti. Se una porta si trova lungo il percorso del flusso, questa differenza può produrre una forza sufficiente a farla muovere o sbattere. Anche in questo caso si tratta di un fenomeno fluidodinamico più generale, nel quale l’effetto Venturi può contribuire localmente, ma non rappresenta necessariamente l’unica causa.
Camion e automobili in autostrada
Quando un’automobile sorpassa un camion, l’aria nello spazio ristretto tra i due veicoli è costretta a scorrere più rapidamente. La variazione della velocità del flusso determina variazioni della pressione che possono influenzare la stabilità del veicolo e generare una sensazione di attrazione o di spostamento laterale. Per questo motivo è importante mantenere una distanza adeguata dai veicoli pesanti.
Profumi, aerografi e idropulsori
Un’applicazione più direttamente riconducibile all’effetto Venturi si trova nei flaconi spray, negli aerografi e in alcuni nebulizzatori. Un flusso d’aria ad alta velocità attraversa un ugello e crea una zona di pressione ridotta, favorendo il richiamo del liquido e la sua trasformazione in piccole goccioline.
Un principio analogo può essere sfruttato anche nel beccuccio di alcuni idropulsori dentali, nei quali la particolare geometria degli ugelli permette di controllare e accelerare il getto d’acqua. In questi dispositivi, tuttavia, il funzionamento complessivo dipende anche dalla pressione fornita dalla pompa e dalla geometria dell’ugello.
Questi esempi mostrano come la variazione della velocità di un fluido e le conseguenti differenze di pressione siano fenomeni tutt’altro che confinati ai laboratori: sono presenti intorno a noi e vengono sfruttati, intenzionalmente o meno, in numerosi sistemi della vita quotidiana.
