I domini di Weiss sono regioni microscopiche all’interno di un materiale ferromagnetico in cui gli spin degli elettroni risultano allineati parallelamente, dando origine a una magnetizzazione locale uniforme. Nei materiali ferromagnetici, come il ferro e l’acciaio, la magnetizzazione non è distribuita in modo omogeneo, ma si organizza spontaneamente in queste regioni distinte, ciascuna caratterizzata da un orientamento magnetico ben definito.
Questi domini di Weiss presentano tipicamente dimensioni comprese tra circa 0.001 e 0.1 mm³ e sono separati da sottili zone di transizione, note come pareti di Bloch, nelle quali la direzione della magnetizzazione varia gradualmente da un dominio all’altro. Lo stato magnetico complessivo del materiale dipende dall’orientamento relativo di questi domini: in assenza di un campo magnetico esterno, essi risultano generalmente orientati in modo casuale, determinando una cancellazione macroscopica dei campi magnetici.
Il concetto di domini magnetici fu introdotto nel 1907 da Pierre-Ernest Weiss per spiegare le peculiari proprietà dei materiali ferromagnetici. Weiss ipotizzò l’esistenza di un campo molecolare interno capace di allineare i momenti magnetici atomici all’interno di piccole regioni, fornendo così una spiegazione alla presenza di forte magnetizzazione locale anche in materiali apparentemente non magnetizzati.
Questa visione ha rappresentato un passaggio fondamentale nella comprensione del magnetismo, poiché collega il comportamento microscopico degli spin elettronici alle proprietà macroscopiche osservabili nei materiali ferromagnetici.
Campo molecolare interno
All’inizio del XX secolo, Pierre-Ernest Weiss propose un modello innovativo per spiegare la magnetizzazione spontanea nei materiali che mostrano ferromagnetismo, introducendo il concetto di campo molecolare interno. In assenza di una teoria microscopica completa (la meccanica quantistica sarebbe stata sviluppata solo negli anni successivi), Weiss ipotizzò che ogni momento magnetico atomico fosse soggetto a un campo efficace aggiuntivo, generato dall’interazione con gli altri momenti magnetici del materiale.
Questo campo interno, detto campo molecolare, venne assunto proporzionale alla magnetizzazione macroscopica del sistema:
Heff = H + λM
dove Heff è il campo magnetico efficace agente sui dipoli, H è il campo esterno applicato, M la magnetizzazione e λ una costante caratteristica del materiale, nota come costante del campo molecolare.
L’ipotesi fondamentale del modello è che l’interazione collettiva tra i momenti magnetici favorisca il loro allineamento parallelo, rendendo possibile l’esistenza di una magnetizzazione non nulla anche in assenza di campo esterno. In questo modo, il modello di Weiss riusciva a spiegare qualitativamente il comportamento dei ferromagneti, inclusa la transizione verso uno stato disordinato al crescere della temperatura.
Sebbene successivamente reinterpretato alla luce dell’interazione di scambio quantistica, il modello del campo molecolare rappresenta un passaggio cruciale nello sviluppo della teoria del ferromagnetismo e costituisce il fondamento concettuale per la comprensione dei domini di Weiss.
Organizzazione microscopica dei domini
I domini di Weiss sono regioni microscopiche all’interno dei materiali ferromagnetici in cui i momenti magnetici atomici risultano fortemente allineati tra loro a causa dell’interazione di scambio. All’interno di ciascun dominio, la magnetizzazione è uniforme sia in modulo sia in direzione, dando luogo a una configurazione energeticamente favorevole su scala locale.

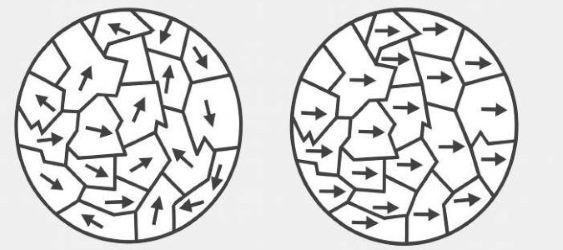

struttura dei domini di weiss
Tuttavia, su scala macroscopica, il materiale non appare necessariamente magnetizzato, poiché i diversi domini possono essere orientati in direzioni differenti.
Dimensioni e geometria dei domini
Le dimensioni dei domini non sono fisse, ma dipendono da molteplici fattori, tra cui natura del materiale, presenza di difetti cristallini e storia magnetica del campione
Tipicamente, i domini presentano dimensioni comprese tra micrometri e frazioni di millimetro. La loro geometria è spesso irregolare e complessa, poiché deriva da un compromesso tra diverse forme di energia (magnetostatica, di scambio e di anisotropia).
In campioni sottili o strutture nanometriche, la configurazione dei domini può diventare altamente ordinata, formando pattern specifici come strisce o vortici magnetici.
Orientazione della magnetizzazione
All’interno di ciascun dominio, la direzione della magnetizzazione non è casuale, ma tende ad allinearsi lungo direzioni privilegiate del reticolo cristallino, dette assi di facile magnetizzazione. Questo comportamento è determinato dall’anisotropia magnetocristallina, che rende alcune direzioni energeticamente più favorevoli rispetto ad altre.
La presenza di domini con orientazioni diverse consente al materiale di minimizzare l’energia complessiva, in particolare riducendo il campo magnetico disperso all’esterno del campione.
Pareti di dominio
I domini non sono separati da discontinuità nette, ma da regioni di transizione chiamate pareti di Bloch. In queste zone, la direzione dei momenti magnetici varia in modo continuo e graduale da un dominio all’altro.
Lo spessore delle pareti di dominio dipende dal bilancio tra energia di scambio (che favorisce variazioni graduali) e anisotropia magnetica (che favorisce allineamenti netti). Queste pareti giocano un ruolo fondamentale nei processi di magnetizzazione, poiché il loro movimento determina l’evoluzione della struttura dei domini sotto l’azione di un campo esterno.
Struttura a domini ed equilibrio energetico
La formazione stessa dei domini è una conseguenza della tendenza del sistema a minimizzare l’energia totale. Un materiale completamente magnetizzato in un’unica direzione genererebbe un forte campo magnetico esterno (energia magnetostatica elevata). La suddivisione in domini con orientazioni diverse riduce questa energia, a costo però di introdurre pareti di dominio.
La struttura osservata rappresenta quindi un equilibrio tra contributi energetici concorrenti, che determina la configurazione finale dei domini nel materiale.
Definizione e natura fisica
Le pareti di Bloch sono regioni di transizione che separano due domini di Weiss con diversa orientazione della magnetizzazione. In queste zone, i momenti magnetici non cambiano direzione bruscamente, ma ruotano in modo continuo e graduale, garantendo una configurazione energeticamente più favorevole rispetto a una discontinuità netta.
Lo spessore della parete è tipicamente dell’ordine di decine o centinaia di nanometri, a seconda del materiale e delle condizioni fisiche.
Bilancio energetico
La struttura delle pareti di dominio è determinata da un compromesso tra due contributi energetici principali:
-energia di scambio, che favorisce l’allineamento parallelo tra spin vicini e quindi variazioni graduali della magnetizzazione
-energia di anisotropia magnetica, che tende a mantenere i momenti magnetici lungo direzioni preferenziali del reticolo cristallino
Una parete troppo sottile aumenterebbe l’energia di scambio, mentre una parete troppo spessa aumenterebbe l’energia di anisotropia. Il risultato è una configurazione di spessore finito ottimale.
Tipologie di pareti di dominio

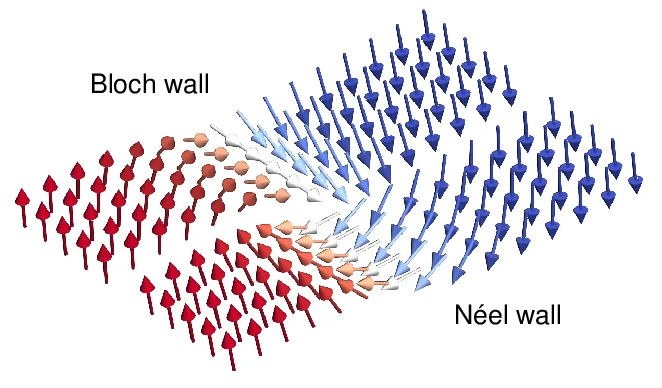

pareti di Néel e pareti di Bloch
Le pareti di dominio possono assumere diverse configurazioni, a seconda della geometria del materiale:
-pareti di Bloch: tipiche dei materiali massivi; la rotazione della magnetizzazione avviene all’interno del piano della parete
-pareti di Néel: più comuni nei film sottili; la rotazione avviene nel piano del materiale
Queste differenze sono legate al tentativo del sistema di minimizzare l’energia magnetostatica, che diventa particolarmente rilevante nelle strutture di dimensioni ridotte.
Dinamica delle pareti
Le pareti di dominio non sono strutture statiche, ma possono muoversi sotto l’azione di un campo magnetico esterno. Il processo di magnetizzazione di un materiale ferromagnetico avviene in larga parte proprio attraverso lo spostamento delle pareti, la crescita dei domini favorevolmente orientati e la riduzione di quelli sfavorevoli
La dinamica delle pareti è influenzata dalla presenza di difetti, impurità e tensioni interne, che possono ostacolarne il movimento (fenomeno di pinning).
Ruolo nei fenomeni macroscopici
Le pareti di dominio svolgono un ruolo centrale nel determinare le proprietà magnetiche macroscopiche dei materiali. In particolare, esse sono responsabili di fenomeni come isteresi magnetica, perdite energetiche nei cicli di magnetizzazione e comportamento non lineare della risposta magnetica
Il loro studio è fondamentale anche nelle tecnologie moderne, come i dispositivi di memoria magnetica, in cui il controllo del movimento delle pareti rappresenta un elemento chiave.
Principi generali della dinamica dei domini di Weiss
La dinamica dei domini di Weiss descrive l’insieme dei processi attraverso cui la configurazione magnetica di un materiale ferromagnetico evolve nel tempo sotto l’azione di stimoli esterni, come campi magnetici, variazioni di temperatura o sollecitazioni meccaniche. La magnetizzazione macroscopica non varia in modo continuo, ma è il risultato di trasformazioni discrete nella struttura a domini.
Movimento delle pareti di dominio
Il principale meccanismo dinamico nei domini di Weiss è lo spostamento delle pareti di dominio. Quando si applica un campo magnetico esterno, i domini con magnetizzazione favorevole tendono ad espandersi, mentre quelli sfavorevoli si riducono.
effetto di Barkhausen
Questo processo avviene tramite traslazione delle pareti, deformazione della loro struttura e interazione con difetti del reticolo
Il movimento delle pareti di Bloch è spesso discontinuo e può manifestarsi attraverso salti improvvisi, noto come effetto di Barkhausen scoperto dal fisico tedesco Heinrich Barkhausen nel 1919
Rotazione della magnetizzazione
Oltre allo spostamento delle pareti, la dinamica dei domini di Weiss può coinvolgere la rotazione dei momenti magnetici all’interno dei domini. Questo meccanismo diventa predominante quando il movimento delle pareti è ostacolato, ad esempio in presenza di difetti o in materiali con forte anisotropia magnetica.
La rotazione avviene progressivamente verso la direzione del campo applicato, contribuendo all’aumento della magnetizzazione complessiva.
Effetti di pinning e isteresi
La presenza di imperfezioni strutturali (dislocazioni, inclusioni, bordi di grano) può bloccare il movimento delle pareti di dominio, dando origine al fenomeno del pinning. Nei domini di Weiss, questo effetto comporta la necessità di campi magnetici più intensi per modificare la configurazione dei domini.
Il pinning è alla base della isteresi magnetica, ovvero della dipendenza della magnetizzazione dalla storia del materiale, con conseguente dissipazione di energia durante i cicli di magnetizzazione.
Influenza della temperatura
La temperatura gioca un ruolo fondamentale nella dinamica dei domini di Weiss. L’aumento dell’agitazione termica tende a disordinare l’allineamento dei momenti magnetici, facilitando il movimento delle pareti ma riducendo la magnetizzazione complessiva.
In prossimità del punto di Curie, i domini tendono a scomparire, e il materiale perde le sue proprietà ferromagnetiche.
Risposta a campi variabili e fenomeni dinamici
In presenza di campi magnetici variabili nel tempo, i domini di Weiss mostrano una risposta complessa, caratterizzata da ritardi, dissipazione energetica e fenomeni non lineari. La velocità di variazione del campo influisce direttamente sulla dinamica delle pareti e sulla capacità del materiale di seguire il segnale esterno.
Questi aspetti sono cruciali nelle applicazioni tecnologiche, come trasformatori, sensori e dispositivi di memoria magnetica, dove la rapidità e l’efficienza della risposta magnetica sono parametri fondamentali.
Principi generali di stabilità energetica
La formazione dei domini di Weiss è il risultato di un principio di minimizzazione dell’energia totale del sistema. Un materiale ferromagnetico non assume spontaneamente uno stato uniformemente magnetizzato, poiché tale configurazione comporterebbe un’elevata energia magnetostatica. La suddivisione in domini con orientazioni diverse consente invece di ridurre l’energia complessiva, portando il sistema verso una condizione di equilibrio stabile.
Energia di scambio
L’energia di scambio deriva dall’interazione tra spin elettronici adiacenti e rappresenta il contributo fondamentale che favorisce l’allineamento parallelo dei momenti magnetici. Questo termine energetico è responsabile della formazione stessa dei domini, in quanto tende a mantenere una magnetizzazione uniforme all’interno di ciascuna regione.
Tuttavia, l’energia di scambio penalizza le variazioni brusche di orientazione, contribuendo a determinare la struttura e lo spessore delle pareti di dominio.
Energia magnetostatica
L’energia magnetostatica è associata al campo magnetico generato dal materiale nello spazio circostante. Una magnetizzazione uniforme produrrebbe un intenso campo esterno, aumentando significativamente questo contributo energetico.
La suddivisione in domini di Weiss con orientazioni opposte o diverse consente di ridurre il campo disperso e quindi abbassare l’energia magnetostatica. Questo è uno dei motivi principali per cui i domini si formano spontaneamente.
Energia di anisotropia magnetica
L’anisotropia magnetica riflette la dipendenza dell’energia dalla direzione della magnetizzazione rispetto al reticolo cristallino. Alcune direzioni, dette assi di facile magnetizzazione, sono energeticamente preferite.
Questo contributo tende a stabilizzare specifiche orientazioni dei domini, influenzandone la forma e la distribuzione all’interno del materiale.
Energia delle pareti di dominio
La presenza di pareti tra domini introduce un ulteriore contributo energetico. Le pareti di Bloch possiedono infatti una energia superficiale associata, dovuta alla rotazione progressiva dei momenti magnetici.
Di conseguenza, il sistema tende a ridurre il numero totale di pareti (per minimizzare questa energia) ma allo stesso tempo mantenere più domini (per ridurre l’energia magnetostatica)
Equilibrio tra contributi energetici
La configurazione finale dei domini di Weiss è il risultato di un delicato equilibrio tra contributi energetici concorrenti ovvero energia di scambio, magnetostatica, di anisotropia, delle pareti di dominio
Questo equilibrio determina dimensioni, forma e orientazione dei domini. Qualsiasi perturbazione esterna, come un campo magnetico applicato, modifica tale bilancio, inducendo una riorganizzazione della struttura a domini e quindi una variazione della magnetizzazione macroscopica del materiale.
Applicazioni dei domini di Weiss
Memorizzazione dei dati magnetici
Una delle applicazioni più diffuse dei domini di Weiss è lo storage magnetico digitale. Nei dispositivi come i dischi rigidi o le memorie magnetiche tradizionali, ciascun bit (“0” o “1”) è rappresentato dalla direzione di magnetizzazione di piccole regioni di materiale magnetico.
Queste regioni sono, in pratica, domini magnetici la cui orientazione può essere scritta e letta tramite campi magnetici meccanici o elettrici. La possibilità di invertire localmente i domini è la base della memorizzazione magnetica digitale.
Una tecnologia avanzata in ricerca, il cosiddetto “racetrack memory”, sfrutta il movimento delle pareti tra domini per spostare informazioni lungo nanofilamenti magnetici, promettendo memorie non volatili ad alta densità e basse potenze operative.
Efficienza nei materiali magnetici per trasformatori e motori
Nei nuclei magnetici di trasformatori, motori e generatori, il controllo della struttura dei domini è fondamentale per ridurre le perdite energetiche. Materiali magnetici “morbidi” con domini facilmente riallineabili sotto un campo alternato hanno basse perdite di isteresi, migliorando l’efficienza energetica.
La capacità di allineare rapidamente e ripetutamente i domini sotto corrente alternata è cruciale per questi componenti in sistemi elettrici e industriali.
Sensori magnetici e spintronica
I domini magnetici sono al centro di molte tecnologie sensoriali. Ad esempio, nei sensori magnetici usati per rilevare piccoli campi magnetici (presenti in anti‑blocco dei freni, compassi digitali e altro), la risposta dipende dal modo in cui i domini si riordinano sotto variazioni di campo.

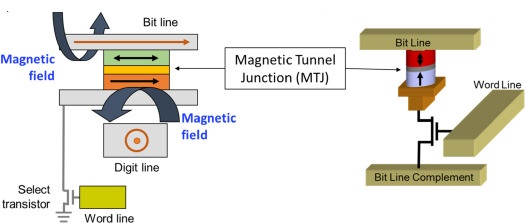

magnetoresistive random access memory
In spintronica, dove si sfruttano le proprietà di spin degli elettroni, la dinamica dei domini permette lo sviluppo di componenti come magnetoresistive random‑access memory (MRAM) e dispositivi di logica magnetica.
Caratterizzazione dei materiali
Fenomeni legati ai domini magnetici, come il rumore di Barkhausen, sono usati in tecniche di prova non distruttive per studiare la microstruttura interna e gli stati di stress di materiali ferromagnetici. Il rumore di Barkhausen deriva dai salti improvvisi delle pareti di dominio e fornisce informazioni utili in campo industriale per il monitoraggio della fatica e delle microfratture.
Ricerca avanzata e visualizzazione dei domini di Weiss
Le moderne tecniche di imaging consentono di osservare direttamente i domini di Weiss e le loro pareti, sia in 2D che in 3D, con risoluzione micrometrica o nanometrica. Tra queste tecniche, un ruolo fondamentale è svolto dai neutroni, particelle subatomiche prive di carica elettrica, che penetrano facilmente nei materiali e interagiscono con i momenti magnetici degli atomi.
Grazie alla diffrazione e allo scattering dei neutroni polarizzati, è possibile ottenere mappe tridimensionali della magnetizzazione interna, osservando come i domini si distribuiscono all’interno di un cristallo o di un film magnetico.
Questa tecnica è complementare all’imaging ottico (come la microscopia Kerr magneto‑ottica) o ai metodi basati su radiazioni X polarizzate, che forniscono informazioni dettagliate sulla superficie o sugli strati più sottili dei materiali.
Il vantaggio principale di queste tecniche è che permettono di studiare la dinamica dei domini in condizioni realistiche, ad esempio sotto l’azione di campi elettrici o magnetici applicati, variazioni di temperatura o sollecitazioni meccaniche.
Questo apre la strada a nuove applicazioni in materiali quantistici e dispositivi emergenti, dove è possibile manipolare i domini di Weiss per ottenere funzioni avanzate, come memorie spintroniche ad alta densità, dispositivi logici basati su spin e sensori ultra-sensibili
In sintesi, l’uso dei neutroni per l’imaging magnetico consente di “vedere” i domini dall’interno del materiale, non solo sulla superficie, fornendo una comprensione senza precedenti della struttura, della stabilità e della dinamica dei domini di Weiss.
In sintesi, i domini di Weiss non sono solo un concetto teorico fondamentale del magnetismo: la loro gestione è alla base di molte tecnologie moderne che vanno dall’elettronica di consumo alle applicazioni industriali e alla ricerca avanzata.
