I circuiti stampati flessibili (FPC – Flexible Printed Circuits) sono circuiti stampati sottili e leggeri, realizzati su substrati polimerici flessibili che consentono loro di piegarsi, curvarsi e adattarsi a geometrie complesse senza subire danni strutturali o elettrici. A differenza dei tradizionali circuiti stampati rigidi, gli FPC rappresentano una soluzione tecnologica ideale per progetti compatti, dinamici e caratterizzati da forti vincoli di spazio.
L’importanza dei circuiti stampati flessibili risiede nella loro capacità di ridurre peso e volume, migliorare l’affidabilità meccanica e garantire prestazioni stabili in applicazioni in cui movimento, vibrazioni o flessioni ripetute sono fattori determinanti. Queste caratteristiche li rendono particolarmente adatti a dispositivi elettronici moderni sempre più miniaturizzati e integrati.
La storia dei circuiti stampati flessibili ha origine negli anni ’60, quando la NASA avviò programmi di ricerca per lo sviluppo di veicoli spaziali destinati alle missioni lunari. Le condizioni estreme dello spazio — spazi ridotti, forti vibrazioni, variazioni di temperatura e umidità — resero evidente la necessità di componenti elettronici più leggeri, affidabili e adattabili rispetto ai PCB rigidi tradizionali.
In questo contesto, la NASA promosse numerosi studi volti a sviluppare e perfezionare la tecnologia dei circuiti flessibili, che vennero progressivamente adottati nei sistemi elettronici di sonde e veicoli spaziali per garantirne la stabilità e l’affidabilità a lungo termine.
Con il progressivo perfezionamento dei materiali e dei processi produttivi, la tecnologia dei PCB flessibili si è estesa a numerosi settori, tra cui elettronica di consumo, automotive e dispositivi medicali, diventando oggi una componente essenziale dell’industria elettronica moderna.
Tipi di circuiti stampati
I circuiti stampati rigidi, flessibili e rigido-flessibili rappresentano soluzioni tecnologiche differenti, ciascuna pensata per rispondere a specifiche esigenze progettuali. In particolare, i circuiti stampati flessibili e rigido-flessibili offrono ai progettisti di PCB maggiore libertà di design, grazie alla flessibilità meccanica, al peso ridotto e alla buona durabilità. A differenza dei PCB rigidi, queste soluzioni possono piegarsi e adattarsi a geometrie complesse, risultando ideali in dispositivi compatti e dinamici.
Circuiti stampati rigidi (Rigid PCB)
I PCB rigidi sono la tipologia di circuito stampato più diffusa. Sono realizzati con materiali solidi e non flessibili, come la fibra di vetro rinforzata (FR-4), che conferisce alla scheda una struttura stabile e resistente.
Grazie a processi produttivi relativamente semplici e a materiali ampiamente disponibili, i PCB rigidi risultano generalmente più economici rispetto alle soluzioni flessibili o ibride.
La loro rigidità strutturale li rende particolarmente adatti ad applicazioni in cui la scheda non è soggetta a movimenti o flessioni frequenti. Inoltre, materiali come la fibra di vetro possono sopportare temperature fino a circa 130 °C senza deformarsi, rendendo questi circuiti idonei anche ad applicazioni a media e alta potenza. La superficie piana e stabile facilita infine i processi di assemblaggio automatizzato, contribuendo a ridurre errori e costi di produzione.
Circuiti stampati flessibili (Flexible PCB)
I circuiti stampati flessibili sono realizzati con substrati sottili e flessibili, che consentono alla scheda di piegarsi, curvarsi e adattarsi a geometrie complesse. Questi circuiti sono progettati per resistere a flessioni ripetute, mantenendo l’integrità elettrica e meccanica. Grazie a queste caratteristiche, gli FPC sono particolarmente indicati per dispositivi compatti, mobili o soggetti a vibrazioni.
Circuiti stampati rigido-flessibili (Rigid-Flex PCB)
I PCB rigido-flessibili combinano sezioni rigide e flessibili in un’unica struttura, offrendo un compromesso ottimale tra stabilità meccanica e adattabilità geometrica. Questa configurazione consente di ridurre il numero di connettori e interconnessioni, migliorando l’affidabilità complessiva del sistema. Per questo motivo, i circuiti rigido-flessibili sono sempre più utilizzati in applicazioni complesse e ad alta affidabilità, come l’elettronica medicale, l’aerospazio e l’automotive.
La tabella seguente riassume le principali caratteristiche dei circuiti stampati rigidi, flessibili e rigido-flessibili, evidenziandone differenze strutturali, prestazionali e applicative.
Tabella – Confronto tra circuiti stampati rigidi, flessibili e rigido-flessibili
| Caratteristica | PCB rigidi | PCB flessibili | PCB rigido-flessibili |
| Struttura | Completamente rigida | Completamente flessibile | Sezioni rigide e flessibili integrate |
| Materiali principali | Fibra di vetro (FR-4) | Poliimmide, PET, LCP | FR-4 + poliimmide |
| Flessibilità meccanica | Assente | Elevata | Selettiva |
| Resistenza a flessioni ripetute | Bassa | Molto alta | Alta |
| Peso e spessori | Maggiori | Molto minori | Intermedi |
| Costo di produzione | Basso | Medio-alto | Alto |
| Affidabilità in presenza di vibrazioni | Media | Elevata | Molto elevata |
| Facilità di assemblaggio | Elevata | Media | Media-bassa |
| Complessità progettuale | Bassa | Media | Elevata |
| Applicazioni tipiche | Elettronica tradizionale, alimentatori | Wearable, smartphone, sensori | Aerospazio, medicale, automotive avanzato |
PET: polietilentereftalato
LCP: cristalli liquidi polimerici
Configurazioni strutturali dei PCB flessibili
I PCB flessibili possono essere ulteriormente classificati in base al numero di strati conduttivi e alla complessità del layout elettrico, offrendo soluzioni adatte a un’ampia gamma di applicazioni.
Circuiti stampati flessibili monofaccia
I circuiti flessibili monofaccia presentano uno strato di rame su un solo lato del substrato, rappresentando l’opzione più semplice ed economica per esigenze di interconnessione di base. Questi design a strato singolo sono adatti a connessioni elettriche poco complesse e trovano largo impiego nell’elettronica di consumo, dove il risparmio di spazio è importante ma la densità di componenti è limitata. Le applicazioni tipiche includono display LCD, cruscotti e collegamenti per sensori di base.
Circuiti stampati flessibili a doppia faccia
PCB flessibili a doppia faccia
I circuiti flessibili a doppia faccia integrano strati di rame su entrambi i lati, collegati tramite fori passanti metallizzati, consentendo un routing più complesso e una maggiore densità di componenti. Questa configurazione offre una migliore integrità del segnale rispetto ai design monofaccia, mantenendo al contempo le proprietà di flessibilità del circuito.
PCB flessibili multistrato
I PCB flessibili multistrato sono costituiti da strati alternati di rame e materiali dielettrici, con architetture avanzate che possono includere quattro o più strati conduttivi. Queste soluzioni permettono applicazioni ad alta densità di interconnessione, con controllo preciso dell’impedenza e migliore gestione dei segnali e dell’alimentazione. Sebbene più costosi, sono indispensabili nei dispositivi elettronici complessi.
PCB rigido-flessibili
I PCB rigido-flessibili combinano sezioni rigide e flessibili all’interno di un’unica scheda, consentendo di ridurre il numero di connettori, semplificare l’assemblaggio e migliorare l’affidabilità complessiva. Le sezioni rigide forniscono aree di montaggio stabili per i componenti, mentre le parti flessibili permettono movimento e instradamento efficiente in spazi ristretti, risultando ideali per applicazioni ad alta affidabilità.
Struttura e design dei circuiti stampati flessibili
La struttura dei circuiti stampati flessibili richiede un’attenta progettazione in grado di bilanciare prestazioni elettriche, affidabilità meccanica e fattibilità produttiva. La comprensione dei principi fondamentali di design è essenziale per garantire il corretto funzionamento del circuito lungo l’intero ciclo di vita del dispositivo.
Elementi strutturali principali
Il film di substrato dielettrico costituisce la base del circuito flessibile, fornendo supporto meccanico e isolamento elettrico. Questa base polimerica determina in larga misura le proprietà termiche e le caratteristiche di flessibilità del PCB finito.
Le tracce conduttive, ottenute mediante incisione di fogli di rame, creano i percorsi elettrici per la trasmissione dei segnali e la distribuzione dell’energia. Tali tracce devono essere progettate per resistere a flessioni ripetute, evitando la formazione di cricche da fatica che potrebbero compromettere l’integrità del circuito.
I rinforzi in materiale rigido vengono posizionati strategicamente nelle aree di connessione e di montaggio dei componenti, fornendo supporto meccanico durante l’assemblaggio e l’esercizio. Questi elementi riducono la concentrazione delle sollecitazioni, proteggendo il substrato flessibile da danneggiamenti.
Raggio di curvatura e limiti di flessibilità
Il raggio di curvatura minimo dipende dallo spessore del PCB e dai dettagli costruttivi. Per un tipico PCB flessibile con spessore di circa 0,4 mm, una curvatura a 90° è generalmente realizzabile entro i limiti di sicurezza progettuali. Tuttavia, nelle applicazioni dinamiche è consigliabile considerare un raggio minimo di circa 1 mm, al fine di evitare danni ai conduttori.
I PCB flessibili possono teoricamente piegarsi fino a 180°, ma il superamento dei limiti raccomandati può causare danni alle piste in rame e alle giunzioni di saldatura. In presenza di cicli di piegatura ripetuti, una progettazione errata può portare a guasti da fatica, rendendo il corretto dimensionamento del raggio di curvatura fondamentale per l’affidabilità a lungo termine.
Linee guida di progettazione
Durante la fase di layout è essenziale considerare fin dall’inizio il raggio di curvatura, in funzione dello spessore del substrato, per evitare costose riprogettazioni.
È inoltre opportuno evitare discontinuità nelle zone soggette a flessione, poiché tali punti possono diventare sedi di concentrazione delle sollecitazioni. L’impiego di forme a goccia nei fori passanti e nelle vie consente di distribuire meglio gli sforzi meccanici.
Infine, angoli arrotondati e rinforzi sotto i componenti critici contribuiscono a prevenire danni meccanici durante l’assemblaggio e l’uso, migliorando l’affidabilità complessiva del circuito.
Materiali per i circuiti stampati flessibili
Le prestazioni dei circuiti stampati flessibili (FPC) dipendono in modo critico dalla scelta dei materiali, che devono garantire un compromesso ottimale tra flessibilità meccanica, stabilità termica, isolamento elettrico e resistenza chimica. I principali materiali impiegati includono substrati polimerici e materiali conduttivi, selezionati in funzione dell’applicazione finale.
Poliimmide (PI)
La poliimmide (PI) rappresenta il materiale di riferimento per la maggior parte dei PCB flessibili. Offre eccellenti proprietà dielettriche, alta stabilità termica e notevole resistenza meccanica, mantenendo le proprie prestazioni anche in condizioni di flessione ripetuta.
I film di poliimmide possono resistere a temperature superiori ai 200 °C, rendendoli adatti ad applicazioni ad alta temperatura e alta affidabilità, come aerospazio, automotive, sensoristica industriale e dispositivi medicali.
Poliestere (PET)
Il poliestere (PET) è utilizzato in applicazioni di fascia economica, grazie al suo costo inferiore rispetto alla poliimmide. Presenta buona flessibilità e adeguate proprietà di isolamento elettrico, ma una resistenza termica limitata, generalmente intorno ai 120 °C.
Per questo motivo, il PET è impiegato principalmente in dispositivi elettronici di consumo, dove le condizioni operative sono meno severe e i cicli di flessione sono moderati.
Lamina di rame
La lamina di rame costituisce il materiale conduttivo per la realizzazione delle tracce elettriche negli FPC. Viene applicata come strato metallico sottile sul substrato flessibile ed è disponibile principalmente in due varianti:
-Rame laminato-ricotto (RA), caratterizzato da una maggiore duttilità e resistenza a fatica, ideale per applicazioni con flessione dinamica.
-Rame elettrodepositato (ED), più economico e adatto a applicazioni con flessione limitata o statica.
La scelta tra RA ed ED influisce direttamente sull’affidabilità meccanica del circuito.
Polimero a cristalli liquidi (LCP)
Il polimero a cristalli liquidi (LCP) presenta eccellenti proprietà elettriche, bassissimo assorbimento di umidità e alta inerzia chimica. È in grado di tollerare temperature estreme, tipicamente comprese tra 260 °C e 350 °C, e mostra una stabilità dimensionale elevata, rendendolo particolarmente adatto a circuiti ad alta frequenza e microonde.
A causa dei costi di produzione elevati, l’LCP è utilizzato prevalentemente in applicazioni di fascia alta.
Elastomeri termoplastici (TPE)
Gli elastomeri termoplastici (TPE) combinano l’elasticità della gomma con la lavorabilità delle materie plastiche. Offrono buona flessibilità, resistenza a fatica e una resistenza termica tipica compresa tra –40 °C e 100–150 °C.
Nei PCB flessibili tradizionali il loro utilizzo è limitato, ma i TPE trovano applicazione in componenti flessibili accessori, rivestimenti protettivi, interconnessioni elastiche e in ambiti emergenti come l’elettronica stretchable.
Processo di produzione e controllo qualità
La produzione dei circuiti stampati flessibili (FPC) richiede processi industriali sofisticati, caratterizzati da un controllo preciso delle condizioni operative e dall’impiego di attrezzature specializzate, al fine di garantire gli elevati standard di qualità, affidabilità e ripetibilità richiesti dalle applicazioni moderne.
Fasi principali del processo produttivo

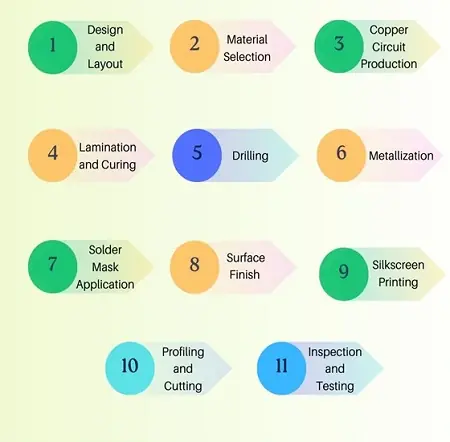

fabbricazione dei circuiti stampati flessibili
La preparazione del substrato rappresenta il primo passaggio critico del processo e comprende la pulizia e il condizionamento dei film di base, generalmente in poliimmide o poliestere. Questa fase è essenziale per assicurare una corretta adesione degli strati successivi ed eliminare contaminanti che potrebbero compromettere le prestazioni elettriche e meccaniche del circuito.
La deposizione e la modellazione del rame avvengono mediante processi di fotolitografia e incisione chimica simili a quelli utilizzati per i PCB rigidi, ma adattati alla natura flessibile e sottile del substrato. La manipolazione del materiale richiede particolare attenzione per evitare deformazioni o danneggiamenti durante le fasi di lavorazione.
L’applicazione del coverlay e la realizzazione delle vie di connessione completano la struttura di base del circuito. Nel caso di PCB flessibili multistrato, queste operazioni vengono ripetute più volte, con un allineamento estremamente preciso per garantire connessioni interstrato affidabili e l’integrità complessiva del dispositivo.
Garanzia di qualità e test di affidabilità
Il controllo qualità nei PCB flessibili è particolarmente rigoroso e include test meccanici, elettrici e ambientali. I test di cicli di piegatura verificano la capacità del circuito di resistere a flessioni ripetute senza manifestare guasti, aspetto cruciale nelle applicazioni dinamiche.
La verifica elettrica assicura il corretto funzionamento delle connessioni e il rispetto dei parametri di progetto, come continuità, isolamento e integrità del segnale. Nelle applicazioni ad alta frequenza, il controllo dell’impedenza e della temporizzazione dei segnali assume un’importanza centrale.
Infine, i test ambientali simulano le condizioni operative reali, includendo cicli termici, esposizione all’umidità e prove di vibrazione, per garantire l’affidabilità a lungo termine del circuito nelle applicazioni finali.
Applicazioni dei circuiti stampati flessibili
I circuiti stampati flessibili hanno trovato ampia adozione in numerosi settori industriali, ciascuno dei quali sfrutta i vantaggi distintivi della tecnologia flessibile — come leggerezza, adattabilità geometrica e resistenza alle vibrazioni — per rispondere a specifiche esigenze di progettazione e migliorare le prestazioni dei dispositivi elettronici.
Elettronica di consumo

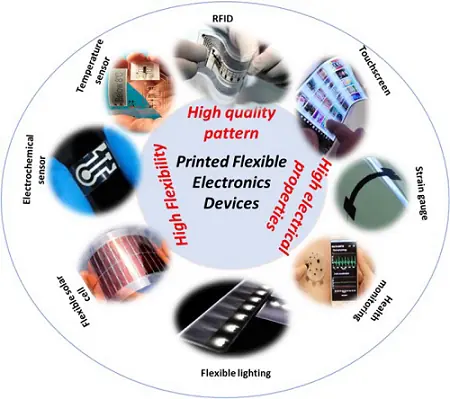

applicazioni dei circuiti stampati flessibili
L’elettronica di consumo rappresenta il mercato più ampio per i PCB flessibili. Applicazioni diffuse includono smartphone, tablet, dispositivi indossabili e smartwatch, nei quali gli FPC consentono la realizzazione di design ultrasottili e di connessioni affidabili tra componenti disposti in spazi estremamente ridotti.
I display LCD utilizzano frequentemente circuiti flessibili per collegare il pannello alla scheda madre, permettendo cornici sottili, maggiore libertà di layout e un uso più efficiente dello spazio interno.
Nei telefoni cellulari, i PCB flessibili sono impiegati per collegare fotocamere, antenne, sensori e moduli mobili, garantendo affidabilità anche in presenza di micro-movimenti e sollecitazioni meccaniche durante l’uso quotidiano.
Applicazioni automobilistiche
Nel settore automotive, l’adozione dei circuiti flessibili è in rapida crescita, in particolare per sistemi avanzati di assistenza alla guida (ADAS), illuminazione a LED, cruscotti digitali e sistemi di infotainment. Queste applicazioni richiedono circuiti in grado di operare in condizioni ambientali severe, caratterizzate da vibrazioni, escursioni termiche e umidità.
Sistemi critici per la sicurezza, come ABS e sensori di controllo, beneficiano dell’elevata affidabilità meccanica degli FPC. Inoltre, la possibilità di instradare le connessioni in spazi tridimensionali complessi semplifica il cablaggio, riduce il numero di connettori e diminuisce i potenziali punti di guasto.
Dispositivi medici e assistenza sanitaria
I dispositivi medici costituiscono un’area applicativa particolarmente critica, dove affidabilità, miniaturizzazione e adattabilità geometrica sono requisiti fondamentali. I circuiti flessibili sono utilizzati sia in dispositivi impiantabili sia in apparecchiature di monitoraggio portatili.
In sistemi di imaging come gli scanner MRI, i circuiti stampati flessibili contribuiscono a ridurre le interferenze elettromagnetiche, consentendo al contempo connessioni affidabili in presenza di forti campi magnetici.
Dispositivi come apparecchi acustici e sensori indossabili sfruttano la leggerezza e la capacità di adattarsi a forme anatomiche complesse, migliorando il comfort del paziente e la qualità dell’assistenza.
Applicazioni ad alta temperatura e specializzate
In ambito industriale e aerospaziale, i circuiti stampati flessibili vengono impiegati in applicazioni che richiedono elevata stabilità termica e resistenza ambientale. I sensori industriali operanti in ambienti ad alta temperatura sfruttano in particolare i PCB flessibili in poliimmide, capaci di mantenere le prestazioni in condizioni che comprometterebbero i circuiti tradizionali.
Le applicazioni spaziali richiedono circuiti in grado di resistere a radiazioni, cicli termici estremi e vibrazioni durante il lancio, garantendo al contempo un funzionamento affidabile per lunghi periodi senza manutenzione. In questo contesto, i PCB flessibili offrono anche un significativo risparmio di peso, fattore cruciale per le missioni spaziali.
Infine, i circuiti flessibili multistrato trovano impiego in sistemi di trasmissione dati ad alta velocità e in applicazioni ad alta densità di interconnessione, dove sono richiesti controllo preciso dell’impedenza e ottima integrità del segnale. Vantaggi e limiti dei circuiti stampati flessibili
I circuiti stampati flessibili offrono numerosi vantaggi rispetto ai PCB rigidi tradizionali, ma presentano anche alcune limitazioni che devono essere attentamente valutate in fase di progettazione. La scelta di questa tecnologia dipende quindi dal compromesso tra prestazioni, costi e requisiti applicativi.
Vantaggi principali
Dal punto di vista meccanico e strutturale, l’elevata flessibilità consente l’integrazione tridimensionale dei circuiti, permettendo soluzioni compatte e leggere difficilmente realizzabili con schede rigide. Questa caratteristica è particolarmente apprezzata nell’elettronica di consumo, nei dispositivi portatili e nei sistemi indossabili, dove la riduzione di peso e spessore è un fattore critico. Inoltre, la capacità di assorbire vibrazioni e urti migliora l’affidabilità in ambienti difficili, come applicazioni automotive, aerospaziali e industriali.
Dal punto di vista elettrico e termico, i substrati comunemente utilizzati (in particolare la poliimmide) garantiscono buone proprietà dielettriche, stabilità termica e resistenza ai cicli di flessione. Il profilo sottile favorisce una migliore dissipazione del calore e, in molti casi, consente percorsi di segnale più brevi, contribuendo a ridurre interferenze elettromagnetiche e perdite, soprattutto nelle applicazioni ad alta frequenza.
Svantaggi e limitazioni
Il principale limite dei PCB flessibili è rappresentato dai costi di produzione, generalmente superiori rispetto ai circuiti rigidi. L’impiego di materiali specializzati, processi produttivi più complessi e attrezzature dedicate incide in modo significativo sui costi, soprattutto per basse quantità.
Dal punto di vista produttivo e manutentivo, l’assemblaggio richiede una manipolazione attenta e personale specializzato, mentre la riparazione risulta spesso difficoltosa o antieconomica: in caso di danneggiamento, il circuito viene frequentemente sostituito piuttosto che riparato.
Infine, esistono vincoli progettuali legati alla densità dei componenti e allo spazio disponibile lungo l’asse Z. Sebbene i PCB flessibili multistrato consentano di aumentare la complessità del circuito, ciò comporta un ulteriore incremento dei costi e della complessità di fabbricazione.
