Un rilevatore di gas è un dispositivo progettato per identificare la presenza di uno o più gas nell’ambiente e segnalare tempestivamente situazioni potenzialmente pericolose. Questi strumenti rappresentano un elemento fondamentale dei sistemi di sicurezza, poiché consentono di individuare concentrazioni anomale di sostanze tossiche, infiammabili, combustibili o asfissianti prima che possano mettere a rischio la salute delle persone, l’integrità degli impianti o l’ambiente circostante.
L’impiego dei rilevatori di gas è particolarmente importante negli ambienti industriali, nei laboratori, negli impianti chimici e petrolchimici, nelle miniere, nei depositi di combustibili e in tutti i luoghi in cui vengono utilizzate o stoccate sostanze potenzialmente pericolose. Tuttavia, questi dispositivi trovano sempre più applicazione anche in ambito civile e domestico, ad esempio per il monitoraggio del monossido di carbonio o di eventuali fughe di gas combustibili.
Quando la concentrazione di un gas supera una soglia prestabilita, il rilevatore attiva immediatamente un sistema di allarme, generalmente costituito da segnalazioni acustiche e visive, che consentono di evacuare l’area interessata e di attuare rapidamente le procedure di emergenza. Questo intervento tempestivo contribuisce a prevenire incendi, esplosioni, intossicazioni e incidenti sul lavoro, riducendo al minimo i rischi per persone e infrastrutture.
Per individuare le diverse sostanze, i rilevatori impiegano tecnologie di rilevamento differenti, tra cui sensori elettrochimici, catalitici, a infrarossi, a semiconduttore (MOS) e, in applicazioni specifiche, sistemi a ultrasuoni utilizzati per rilevare perdite di gas in pressione. La scelta della tecnologia dipende dal tipo di gas da monitorare, dalle condizioni ambientali e dal livello di precisione richiesto, garantendo un controllo affidabile e continuo anche negli scenari più critici.
Come funziona un rilevatore di gas
Il funzionamento di un rilevatore di gas si basa sulla presenza di uno o più sensori in grado di monitorare continuamente l’aria circostante. Quando nell’ambiente è presente il gas da rilevare, il sensore ne misura la concentrazione sfruttando uno specifico principio fisico o chimico e trasforma questa informazione in un segnale elettrico elaborato dall’elettronica del dispositivo.
Il valore rilevato viene confrontato con soglie di sicurezza preimpostate. Se la concentrazione supera il limite consentito, il rilevatore attiva immediatamente un allarme acustico, luminoso e, nei sistemi più evoluti, anche una segnalazione remota, consentendo agli operatori di intervenire rapidamente o di evacuare l’area interessata.
L’affidabilità del rilevamento dipende dalla qualità dei sensori, dalla loro corretta calibrazione e dalle condizioni ambientali nelle quali il dispositivo opera. Per questo motivo i rilevatori sono progettati per eseguire misure continue e garantire un monitoraggio costante anche in ambienti particolarmente critici.
Evoluzione dei rilevatori
I primi rilevatori erano progettati per individuare un solo tipo di gas, risultando adatti ad applicazioni specifiche. Oggi sono sempre più diffusi i rilevatori multigas, capaci di controllare contemporaneamente più sostanze pericolose mediante l’impiego di sensori dedicati.
Uno degli strumenti più utilizzati in ambito industriale è il rilevatore a quattro gas, che normalmente monitora:
-ossigeno (O₂), per verificare eventuali carenze o eccessi;
-gas combustibili, espressi come percentuale del Limite Inferiore di Esplosività (LEL);
–solfuro di idrogeno (H₂S);
–monossido di carbonio (CO).
Questa configurazione rappresenta uno standard per numerose attività di sicurezza industriale e trova impiego anche nel settore marittimo, dove specifiche normative internazionali, come la SOLAS, prevedono l’utilizzo di strumenti idonei al monitoraggio dell’atmosfera negli spazi confinati.
Il ruolo del sensore
Il sensore costituisce l’elemento fondamentale del rilevatore di gas, poiché è responsabile dell’individuazione e della misura della concentrazione delle sostanze presenti nell’aria. A seconda del tipo di gas e dell’applicazione, possono essere impiegate tecnologie differenti, come sensori elettrochimici, catalitici (pellistori), a infrarossi o a semiconduttore.
Nei rilevatori destinati al monitoraggio di gas combustibili è molto diffuso il sensore catalitico a pellistore, apprezzato per la sua precisione nel rilevare miscele infiammabili. Per funzionare correttamente necessita della presenza di una sufficiente quantità di ossigeno, generalmente almeno il 10%, poiché il processo di ossidazione catalitica non può avvenire in atmosfere prive di ossigeno.
Con il tempo, l’esposizione a sostanze contaminanti può ridurre le prestazioni del sensore, rendendo necessaria la sua sostituzione quando non è più in grado di garantire misure affidabili.
Calibrazione e manutenzione
Per assicurare misure accurate, i rilevatori di gas devono essere sottoposti a controlli periodici, prove funzionali e calibrazione. Durante la calibrazione, il sensore viene esposto a concentrazioni note di gas campione per verificare la precisione delle misure ed eventualmente correggere eventuali scostamenti.
Oltre alla calibrazione, è fondamentale eseguire regolarmente i cosiddetti bump test (prove funzionali), che verificano il corretto funzionamento del sensore e dei sistemi di allarme senza effettuare una ricalibrazione completa.
Una manutenzione regolare consente di individuare tempestivamente eventuali guasti ai sensori, agli allarmi acustici e luminosi, al display o all’alimentazione del dispositivo, garantendo che il rilevatore rimanga sempre operativo e affidabile nelle situazioni di emergenza.
Principali tecnologie di rilevamento
Per individuare i diversi tipi di gas, i rilevatori impiegano sensori basati su principi fisici e chimici differenti. La scelta della tecnologia dipende dal tipo di sostanza da monitorare, dall’ambiente di utilizzo e dal livello di precisione richiesto. Ogni sistema presenta infatti caratteristiche specifiche in termini di sensibilità, selettività, velocità di risposta, manutenzione e costi di esercizio.

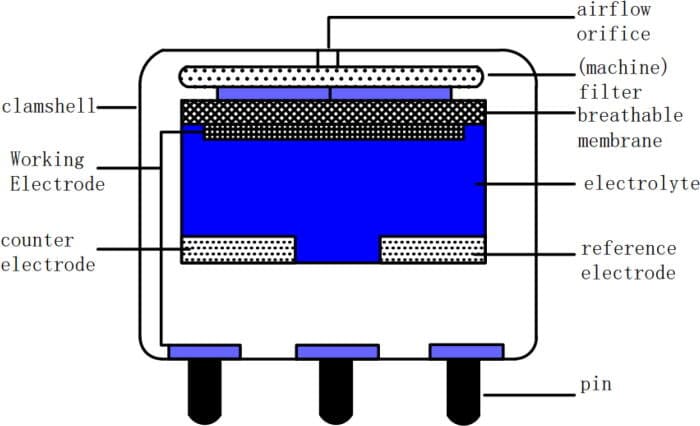

Sensori elettrochimici
I sensori elettrochimici sono tra i più diffusi per il rilevamento di gas tossici, come monossido di carbonio, solfuro di idrogeno, cloro e ammoniaca.
Sensori elettrochimici
Il loro funzionamento si basa su una reazione elettrochimica che avviene all’interno di una cella contenente un elettrolita. Quando il gas raggiunge l’elettrodo di lavoro, viene ossidato o ridotto, generando una corrente elettrica direttamente proporzionale alla sua concentrazione.
Questi sensori sono particolarmente apprezzati per l’elevata sensibilità, la buona selettività, il basso consumo energetico e la precisione delle misure, risultando ideali nei rilevatori portatili e nei sistemi di monitoraggio continuo.
Tra i limiti principali vi sono la sensibilità incrociata con alcuni gas interferenti e la necessità di calibrazioni periodiche per mantenere l’accuratezza delle misure.
Sensori catalitici
I sensori catalitici, detti anche pellistori, costituiscono la tecnologia tradizionalmente utilizzata per il rilevamento dei gas combustibili e infiammabili, come metano, propano, butano e idrogeno.
Il sensore è formato da due piccoli elementi: uno rivestito con un materiale catalitico e uno di riferimento. Quando il gas combustibile raggiunge l’elemento catalitico, avviene una combustione controllata che produce calore e modifica la resistenza elettrica del sensore. Tale variazione viene misurata tramite un ponte di Wheatstone, consentendo di determinare la concentrazione del gas, generalmente espressa come percentuale del Limite Inferiore di Esplosività (LEL).
I pellistori offrono tempi di risposta molto rapidi e un monitoraggio continuo, ma richiedono la presenza di ossigeno per funzionare correttamente e possono essere danneggiati da contaminanti come siliconi, piombo e composti solforati.

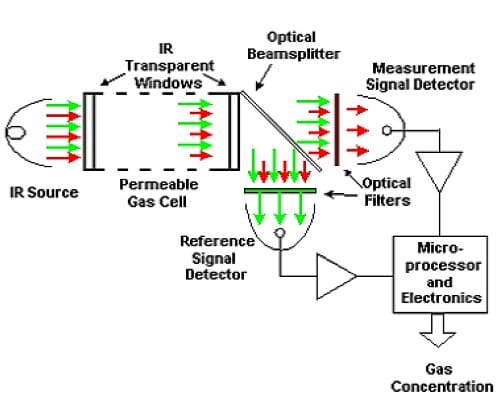

Sensori a infrarossi (IR)
I sensori a infrarossi (IR) sfruttano l’assorbimento della radiazione infrarossa da parte delle molecole di determinati gas.
sensori a infrarossi
Una sorgente emette radiazioni IR che attraversano il campione di gas; le molecole assorbono specifiche lunghezze d’onda e il sensore misura la diminuzione dell’intensità luminosa per determinare la concentrazione del gas.
Questa tecnologia è particolarmente efficace per il rilevamento di idrocarburi, anidride carbonica (CO₂) e numerosi gas refrigeranti.
I principali vantaggi sono l’elevata precisione, la lunga durata, la ridotta manutenzione e la possibilità di funzionare anche in assenza di ossigeno, caratteristica che distingue questi sensori da quelli catalitici.
Sensori a fotoionizzazione (PID)
I sensori a fotoionizzazione (PID) vengono impiegati per il monitoraggio di composti organici volatili (VOC) presenti anche a concentrazioni molto basse.
Una lampada a raggi ultravioletti ionizza le molecole dei composti rilevabili, producendo una corrente elettrica proporzionale alla loro concentrazione.
Questa tecnologia è largamente utilizzata nel monitoraggio ambientale, nella sicurezza industriale, nelle attività di bonifica e nella gestione delle emergenze chimiche.
I PID sono estremamente sensibili, ma non identificano il composto specifico presente nell’aria e non rilevano tutte le sostanze chimiche.
Sensori a ultrasuoni
A differenza delle altre tecnologie, i sensori a ultrasuoni non rilevano direttamente il gas, bensì il rumore ultrasonico generato da una perdita di gas in pressione.
Questo consente di individuare rapidamente fughe anche in ambienti aperti o fortemente ventilati, dove il gas potrebbe disperdersi prima di raggiungere un sensore tradizionale.
Per questo motivo trovano largo impiego negli impianti petrolchimici, negli oleodotti, nei gasdotti e nelle infrastrutture industriali ad alta pressione.
Sensori a semiconduttore (MOS)
I sensori a semiconduttore, generalmente realizzati con ossido di stagno (IV) (SnO₂) o altri ossidi metallici, rilevano il gas attraverso la variazione della resistenza elettrica del materiale sensibile.
Sono dispositivi economici, compatti e con tempi di risposta rapidi, molto utilizzati nei rilevatori domestici di gas e monossido di carbonio, nei sistemi HVAC e nei dispositivi per il controllo della qualità dell’aria.
Le loro prestazioni possono però risentire di temperatura e umidità, rendendo necessarie opportune compensazioni e una corretta calibrazione.
Rilevatori monogas e multigas
Dal punto di vista funzionale, i rilevatori possono essere distinti in monogas e multigas.
Rilevatori monogas
I rilevatori monogas sono progettati per monitorare un solo gas specifico, come monossido di carbonio, acido solfidrico, ammoniaca o anidride solforosa.
Grazie alle dimensioni compatte, alla semplicità di utilizzo e ai costi contenuti, sono particolarmente indicati per la protezione personale degli operatori che lavorano in ambienti dove è presente un rischio ben definito.
Rilevatori multigas
I rilevatori multigas integrano contemporaneamente più sensori e consentono di monitorare diversi gas con un unico dispositivo.
I modelli più avanzati possono integrare anche sensori per VOC, ammoniaca, cloro, biossido di azoto e altri gas specifici.
Questi strumenti rappresentano lo standard di riferimento nei lavori in spazi confinati, negli impianti petrolchimici, nelle raffinerie, negli impianti di trattamento delle acque e in numerosi altri ambienti industriali, dove garantiscono un monitoraggio continuo, la registrazione dei dati e l’attivazione immediata degli allarmi in caso di condizioni pericolose.
Rilevatore di gas antideflagrante
Il rilevatore di gas antideflagrante è un dispositivo progettato per operare in ambienti con atmosfera potenzialmente esplosiva, dove la presenza di gas, vapori o polveri combustibili può costituire un grave rischio per la sicurezza. Oltre a rilevare tempestivamente eventuali fughe di sostanze pericolose, questi strumenti sono costruiti in modo da non rappresentare essi stessi una possibile fonte di innesco.
A differenza dei comuni rilevatori di gas, i modelli antideflagranti sono racchiusi in involucri estremamente robusti, generalmente realizzati in acciaio inox o alluminio pressofuso, progettati per contenere un’eventuale esplosione interna senza consentire la propagazione di fiamme o scintille verso l’ambiente circostante. Questa caratteristica li rende idonei all’impiego in raffinerie, impianti petrolchimici, industrie chimiche, depositi di carburanti, centrali energetiche e in numerosi altri contesti industriali ad alto rischio.
Certificazione ATEX
Per poter essere installati in aree con atmosfera esplosiva, i rilevatori devono rispettare specifici requisiti di sicurezza previsti dalla direttiva europea ATEX e dalle relative norme tecniche armonizzate. La certificazione attesta che l’apparecchiatura è stata progettata e collaudata per funzionare in sicurezza in presenza di gas, vapori o polveri infiammabili, riducendo al minimo il rischio di innesco.
Accanto alla certificazione ATEX, ampiamente adottata nell’Unione Europea, esistono anche altri sistemi di certificazione internazionali, come IECEx, utilizzati in numerosi Paesi per garantire livelli di sicurezza equivalenti.
Le zone ATEX
La normativa ATEX classifica gli ambienti in funzione della probabilità di formazione di un’atmosfera esplosiva.
Per i gas e i vapori combustibili si distinguono la zona:
0 nella quale l’atmosfera esplosiva è presente continuamente o per lunghi periodi;
1 dove può formarsi durante il normale esercizio dell’impianto;
2 nella quale la presenza di atmosfera esplosiva è improbabile e, se si verifica, ha durata limitata.
La classificazione della zona è un elemento fondamentale nella scelta del rilevatore, poiché determina il livello di protezione richiesto all’apparecchiatura.
Ambiti di applicazione
Il rilevatore di gas antideflagrante è impiegato in tutti gli impianti nei quali sono prodotti, movimentati o stoccati gas infiammabili, vapori combustibili o solventi organici. Integrati nei sistemi di sicurezza industriale, consentono il monitoraggio continuo dell’atmosfera, l’attivazione automatica degli allarmi e, quando necessario, l’arresto degli impianti o l’avvio dei sistemi di ventilazione.
L’impiego di dispositivi certificati rappresenta un requisito essenziale non solo per il rispetto della normativa vigente, ma soprattutto per prevenire incendi ed esplosioni, proteggendo gli operatori, gli impianti e l’ambiente di lavoro.
Tipi di rilevatore di gas

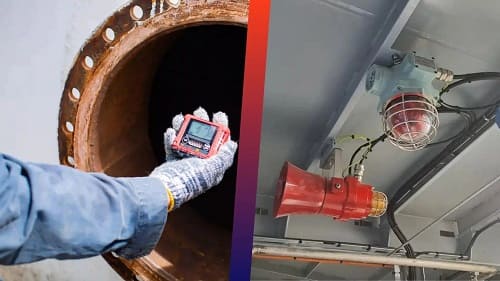

Rilevatore di gas fisso
Il rilevatore di gas fisso è installato permanentemente negli ambienti in cui esiste un rischio costante di dispersione di sostanze pericolose. È impiegato in impianti industriali, raffinerie, laboratori, depositi di combustibili, centrali energetiche e stabilimenti chimici, dove è necessario effettuare un monitoraggio continuo 24 ore su 24.
rilevatore-di-gas-fisso-e-portatile
Questi sistemi sono collegati a centraline di controllo che elaborano i segnali provenienti dai sensori e, in caso di superamento delle soglie di sicurezza, possono attivare automaticamente allarmi acustici e luminosi, sistemi di ventilazione, dispositivi di arresto degli impianti o procedure di emergenza.
Generalmente alimentati dalla rete elettrica e dotati di batterie di emergenza, i rilevatori fissi garantiscono un’elevata affidabilità anche in caso di interruzione dell’alimentazione, rappresentando la soluzione ideale per la protezione di aree estese e ad alto rischio.
Rilevatore di gas portatile
Il rilevatore di gas portatile è progettato per proteggere il singolo operatore durante le attività svolte in ambienti dove il rischio può variare nel tempo o nello spazio.
Grazie alle dimensioni compatte e al peso ridotto, può essere indossato sulla cintura, fissati agli indumenti o al casco, mantenendo il sensore in prossimità della zona di respirazione dell’utilizzatore. In questo modo il dispositivo è in grado di segnalare tempestivamente la presenza di gas pericolosi mediante allarmi acustici, luminosi e a vibrazione, consentendo un rapido allontanamento dall’area contaminata.
Questi strumenti trovano largo impiego durante l’accesso a spazi confinati, nelle operazioni di manutenzione, nelle ispezioni tecniche, negli interventi di emergenza e in tutte le attività che richiedono continui spostamenti del personale.
Come scegliere il rilevatore di gas più adatto
La scelta tra un rilevatore fisso e uno portatile dipende principalmente dall’ambiente di utilizzo e dal livello di rischio. Tra gli aspetti da valutare rientrano il tipo di gas da monitorare, la tecnologia del sensore, il campo di misura, il tempo di risposta, la sensibilità, le esigenze di manutenzione e le modalità di installazione.
È inoltre fondamentale verificare che il dispositivo sia conforme alle normative e alle certificazioni applicabili, come la certificazione ATEX per l’impiego in atmosfere potenzialmente esplosive, oltre agli eventuali standard internazionali richiesti dal settore di applicazione.
Una corretta selezione del rilevatore, associata a una regolare manutenzione e calibrazione, contribuisce a ridurre il rischio di incidenti, proteggere gli operatori e garantire la continuità operativa degli impianti.
Applicazioni del rilevatore di gas
I rilevatori di gas trovano impiego in numerosi settori, dove svolgono un ruolo fondamentale nella prevenzione degli incidenti, nella protezione delle persone e nel monitoraggio continuo della qualità dell’aria. La scelta del dispositivo dipende dal tipo di gas da rilevare, dalle caratteristiche dell’ambiente e dal livello di rischio associato alle attività svolte.
Industria chimica e petrolchimica
Uno dei principali ambiti di utilizzo del rilevatore di gas è rappresentato dagli impianti chimici e petrolchimici, nei quali sono prodotti, trasformati o stoccati gas e sostanze altamente infiammabili o tossiche. In questi contesti consentono di individuare rapidamente eventuali perdite di metano, idrogeno, ammoniaca, cloro o altri composti pericolosi, attivando automaticamente allarmi, sistemi di ventilazione o procedure di arresto degli impianti. Il monitoraggio continuo contribuisce a ridurre il rischio di incendi, esplosioni e contaminazioni ambientali.
Produzione industriale e impianti energetici
Nelle industrie manifatturiere, nelle centrali elettriche e negli impianti di produzione energetica i rilevatori di gas garantiscono la sicurezza dei processi produttivi e degli operatori. Sono impiegati per controllare la presenza di gas combustibili, vapori di solventi, idrogeno e altri composti utilizzati nei cicli produttivi, contribuendo a mantenere condizioni operative sicure e a prevenire guasti agli impianti.
Spazi confinati
L’accesso a spazi confinati, come serbatoi, silos, cisterne, pozzi, gallerie e condotte, rappresenta una delle attività a maggior rischio. In questi ambienti possono verificarsi carenze di ossigeno oppure accumuli di gas tossici o infiammabili non percepibili dai sensi umani. Per questo motivo gli operatori utilizzano generalmente rilevatori portatili multigas, che monitorano costantemente l’atmosfera e avvisano immediatamente in caso di superamento delle soglie di sicurezza.
Miniere e attività estrattive
Nel settore minerario il controllo dell’atmosfera è indispensabile per individuare tempestivamente la presenza di grisù (metano), monossido di carbonio, acido solfidrico e altri gas che possono provocare esplosioni o gravi intossicazioni. I rilevatori di gas consentono di monitorare continuamente le condizioni ambientali, aumentando la sicurezza dei lavoratori durante le operazioni di estrazione.
Trattamento delle acque e delle acque reflue
Gli impianti di depurazione e trattamento delle acque reflue possono sviluppare gas solfuro di idrogeno, metano e ammoniaca durante i processi biologici di degradazione della materia organica. Il monitoraggio continuo permette di proteggere il personale, limitare il rischio di esplosioni e garantire il corretto funzionamento degli impianti.
Laboratori e strutture sanitarie
Nei laboratori di ricerca, nelle università e nelle strutture sanitarie sono utilizzati numerosi gas tecnici, reagenti chimici e sostanze potenzialmente tossiche. I rilevatori di gas contribuiscono a mantenere elevati standard di sicurezza, individuando eventuali perdite e consentendo un intervento tempestivo prima che si raggiungano concentrazioni pericolose.
Edifici civili e ambienti domestici
Negli edifici residenziali e commerciali il rilevatore di gas riveste un ruolo sempre più importante. I dispositivi destinati all’uso domestico sono utilizzati principalmente per rilevare monossido di carbonio, gas metano e GPL, segnalando eventuali perdite prima che possano causare intossicazioni, incendi o esplosioni. La loro installazione aumenta significativamente il livello di sicurezza delle abitazioni e dei locali tecnici.
Settore Oil & Gas e trasporto di gas
Nelle piattaforme offshore, nei gasdotti, negli oleodotti e nei depositi di carburanti il rilevatore di gas costituisce parte integrante dei sistemi di sicurezza. Oltre al monitoraggio delle perdite, consente di verificare costantemente la presenza di atmosfere esplosive, proteggendo infrastrutture strategiche e garantendo la continuità delle operazioni.
Interventi di emergenza e protezione civile
I vigili del fuoco, squadre di soccorso e operatori della protezione civile utilizzano rilevatori portatili durante interventi in presenza di incendi, incidenti industriali, fughe di gas o rilascio di sostanze pericolose. Grazie alla rapidità di rilevamento, questi strumenti consentono di valutare le condizioni ambientali, individuare eventuali rischi e operare in maggiore sicurezza.
Monitoraggio ambientale
Il rilevatore di gas trova applicazione anche nel monitoraggio ambientale, dove è utilizzato per controllare le emissioni industriali, la qualità dell’aria e la presenza di sostanze inquinanti. I dati raccolti consentono di verificare il rispetto delle normative ambientali, individuare anomalie e pianificare interventi finalizzati alla riduzione dell’impatto ambientale.
