Gli ossidi conduttivi trasparenti (Transparent Conductive Oxides, TCO) costituiscono una classe di materiali funzionali che possono essere considerati materiali a proprietà coniugate, nei quali una proprietà fisica — in questo caso la conduttività elettrica — è fortemente accoppiata a una seconda proprietà ottica, ovvero la parte dissipativa dell’indice di rifrazione, comunemente descritta tramite il coefficiente di estinzione. Questa combinazione rappresenta una notevole eccezione rispetto al comportamento tipico dei materiali solidi.
In generale, infatti, i metalli altamente conduttivi risultano opachi alla luce visibile, poiché l’elevata densità di portatori di carica liberi induce una forte riflessione plasmonica. Al contrario, i materiali ad ampio band gap, che sono trasparenti nel visibile, si comportano quasi sempre come isolanti elettrici.
Gli ossidi conduttivi trasparenti si collocano in una posizione intermedia e unica: essi riescono a coniugare un’elevata trasparenza ottica nel visibile con una significativa conducibilità elettrica.
I TCO sono generalmente ossidi metallici depositati sotto forma di film sottili, con spessori dell’ordine di alcune centinaia di nanometri, nei quali la conducibilità è garantita da un’elevata concentrazione di portatori di carica, spesso introdotti tramite difetti strutturali o dopaggio controllato, mentre la trasparenza è preservata grazie al largo band gap elettronico.
Dal punto di vista storico, nel 1907 Karl Bädeker ottenne un film sottile di ossido di cadmio (CdO), per ossidazione termica di un film di cadmio metallico depositato sotto vuoto, fu riconosciuto come il primo esempio di ossido conduttivo trasparente. Da allora, l’interesse verso questi materiali è cresciuto in modo esponenziale.
Oggi, gli ossidi conduttivi trasparenti sono materiali chiave per l’optoelettronica, trovando applicazione in celle solari, diodi a emissione luminosa, display, transistor a film sottile trasparenti e dispositivi elettronici avanzati, grazie al loro ruolo fondamentale come elettrodi trasparenti ad alte prestazioni.
Natura semiconduttrice degli ossidi conduttivi trasparenti
I materiali TCO sono materiali semiconduttori, caratterizzati dalla presenza di un gap energetico tra gli stati elettronici occupati, noti come banda di valenza, e gli stati elettronici non occupati, noti come banda di conduzione.
banda di conduzione e banda di valenza
Dal punto di vista elettrico, essi presentano valori di conduttività intermedi tra quelli di un metallo puro e di un isolante, una caratteristica tipica dei semiconduttori fortemente drogati.
Ciò che distingue i TCO dai semiconduttori convenzionali è la particolare relazione tra le loro proprietà elettroniche e ottiche. In questi materiali, infatti, l’elevata concentrazione di portatori di carica non compromette la trasparenza nel visibile.
Band gap ottico e trasparenza nel visibile
La trasparenza ottica dei TCO è legata al valore del loro band gap ottico, definito come la differenza di energia tra i livelli coinvolti nelle transizioni ottiche elettroniche consentite. Affinché un materiale risulti trasparente alla luce visibile, l’energia del band gap ottico deve essere maggiore dell’energia dei fotoni visibili.
In particolare, il limite più energetico dello spettro visibile corrisponde alla luce violetta, con lunghezza d’onda di circa 400 nm, equivalente a un’energia di circa 3.1 eV. Di conseguenza, un band gap ottico superiore a 3.1 eV impedisce l’assorbimento della luce visibile, rendendo il materiale otticamente trasparente.
Proprietà dei materiali TCO
Trasparenza ottica
I TCO consentono il passaggio della luce visibile con assorbimento minimo, una proprietà fondamentale per applicazioni quali display, touchscreen e finestre a risparmio energetico, dove è richiesta un’elevata qualità ottica senza perdita di luminosità.
Conduttività elettrica
Oltre alla trasparenza, i TCO devono garantire una conduzione elettrica efficiente, indispensabile in pannelli solari, dispositivi optoelettronici e finestre intelligenti, dove il materiale funge da elettrodo trasparente.
Stabilità e durata
Un’ulteriore caratteristica essenziale è la stabilità chimica e strutturale nel tempo. I TCO devono resistere a radiazione UV, umidità e variazioni termiche, assicurando prestazioni affidabili e durature nei dispositivi tecnologici avanzati.
Principali materiali TCO
Ossido di indio e stagno (ITO)
L’ossido di indio-stagno (Indium Tin Oxide, ITO) è il materiale TCO più diffuso e studiato, grazie alla combinazione di elevata trasparenza ottica nel visibile e bassa resistività elettrica. Tipicamente, l’ITO contiene circa l’8% in peso di stagno (Sn) come elemento drogante.

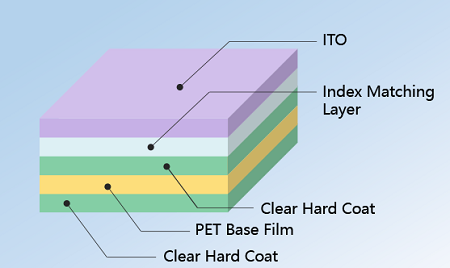

ITO
Dal punto di vista elettronico, la sostituzione degli ioni In³⁺ con ioni Sn⁴⁺ nel reticolo dell’ossido di indio introduce elettroni liberi nella banda di conduzione, incrementando la conduttività di tipo n.
Lo ione Sn⁴⁺ agisce infatti come donatore elettronico, poiché possiede un elettrone di valenza in più rispetto a In³⁺; tale elettrone extra diventa un portatore di carica mobile, contribuendo alla conduzione elettrica senza compromettere in modo significativo la trasparenza ottica.
Ossido di zinco (ZnO) e ZnO drogato
L’ossido di zinco (ZnO) è un semiconduttore a banda larga (≈ 3,3 eV) caratterizzato da elevata abbondanza in natura, buone prestazioni optoelettroniche e sintonizzabilità del band gap mediante drogaggio o nanostrutturazione. Nella forma di nanoparticelle o film sottili, il ZnO è ampiamente studiato come alternativa più sostenibile all’ITO.
Tra le varianti più comuni si trova l’ossido di zinco drogato con alluminio (ZnO:Al), che presenta buona trasparenza nel visibile, conduttività elettrica adeguata e un costo inferiore rispetto ai materiali a base di indio.
Ossido di stagno (SnO₂) e SnO₂ drogato
L’ossido di stagno (IV) (SnO₂) è un semiconduttore a banda larga noto per la sua elevata stabilità chimica e termica. Per migliorarne la conducibilità, viene spesso drogato con elementi come fluoro (F) o antimonio (Sb).
In particolare, l’ossido di stagno e antimonio (ATO) combina alta trasparenza in tutto lo spettro visibile, buona conduttività elettrica e notevole stabilità ambientale, rendendolo adatto ad applicazioni in ambienti severi e dispositivi optoelettronici durevoli.
Ossido di indio (In₂O₃)
L’ossido di indio (In₂O₃) è un semiconduttore a banda larga con elevata conducibilità elettrica, soprattutto in presenza di vacanze di ossigeno o drogaggio controllato. Sebbene sia noto principalmente come materiale di base per l’ITO, viene studiato anche in forma pura per applicazioni optoelettroniche avanzate.
Tecniche di deposizione dei film sottili di ossidi conduttivi trasparenti
I film sottili di materiali TCO possono essere ottenuti mediante diverse tecniche di deposizione, tra cui sputtering, ablazione laser, evaporazione, trattamenti in soluzione e deposizione chimica da vapore (CVD).
La scelta della tecnica di deposizione riveste un ruolo cruciale, poiché i TCO sono generalmente ossidi non stechiometrici, le cui proprietà ottiche ed elettriche dipendono fortemente dal metodo di sintesi, dalle condizioni di crescita e dal controllo dei difetti strutturali.
Tecniche fisiche di deposizione come sputtering e ablazione laser risultano particolarmente indicate nei casi in cui sia necessario un controllo accurato della composizione chimica e della stechiometria del film, al fine di ottenere le proprietà desiderate in termini di trasparenza e conducibilità.
Ablazione laser pulsata (PLD)
La deposizione laser pulsata (Pulsed Laser Deposition, PLD) è ampiamente utilizzata per la crescita di film sottili di TCO ad elevata qualità cristallina. Tramite questa tecnica è possibile depositare film sottili di ZnO drogato con alluminio (AZO), ZnO drogato con gallio (GZO) e ossido di indio-stagno (ITO), mantenendo un buon controllo sulla composizione del materiale trasferito dal target al substrato. La PLD è particolarmente apprezzata in ambito di ricerca, sebbene presenti limiti in termini di scalabilità industriale.
Sputtering e deposizione da vapore
Dal punto di vista industriale, i film sottili di TCO vengono più comunemente realizzati mediante sputtering magnetron, deposizione termica da vapore e metodi sol-gel. In particolare, lo sputtering magnetron a radiofrequenza (RF) è largamente impiegato per la deposizione di ITO e ossido di indio-zinco (IZO) su diversi substrati, tra cui vetro, policarbonato (PC) e polietilentereftalato (PET), consentendo l’integrazione dei TCO in dispositivi rigidi e flessibili.
Metodo sol-gel
Tra le tecniche disponibili, il processo sol-gel rappresenta uno dei metodi di lavorazione più semplici ed economici. Esso consente la deposizione di film sottili su ampie superfici con costi contenuti e apparecchiature relativamente semplici, rendendolo particolarmente interessante per applicazioni a bassa temperatura e per supporti polimerici, sebbene il controllo fine delle proprietà possa risultare più complesso rispetto alle tecniche fisiche di deposizione.
Influenza della tecnica di deposizione sulle prestazioni dei film TCO
Le proprietà ottiche ed elettriche dei film sottili di ossidi conduttivi trasparenti sono fortemente influenzate dalla tecnica di deposizione, poiché questa determina la stechiometria del materiale, la densità di difetti, la cristallinità e la concentrazione dei portatori di carica. A parità di composizione chimica, film ottenuti con metodi differenti possono mostrare prestazioni significativamente diverse.
In generale, le tecniche fisiche di deposizione consentono di ottenere film più densi e meno porosi, caratterizzati da bassa resistività elettrica e elevata trasparenza nel visibile, grazie a un migliore controllo delle vacanze di ossigeno e del drogaggio. Ciò si traduce in elevata mobilità elettronica e in un assorbimento ottico limitato, condizioni essenziali per applicazioni optoelettroniche ad alte prestazioni.
Le tecniche basate su processi chimici o in soluzione, pur garantendo ottima trasparenza ottica e una buona uniformità su grandi superfici, portano spesso a film con conducibilità elettrica inferiore, a causa di una minore cristallinità e della presenza di porosità residua. Tali approcci risultano tuttavia vantaggiosi quando sono richiesti bassi costi di produzione, ampie aree di deposizione o substrati sensibili alla temperatura.
Nei materiali TCO, il compromesso tra trasmittanza ottica e conduttività elettrica è quindi strettamente legato al metodo di crescita del film. La scelta della tecnica di deposizione rappresenta uno strumento chiave per adattare le prestazioni del materiale all’applicazione finale, che si tratti di display ad alta definizione, celle solari o dispositivi elettronici flessibili.
Applicazioni tecnologiche degli ossidi conduttivi trasparenti
Celle solari e dispositivi fotovoltaici
Nei dispositivi fotovoltaici, gli ossidi conduttivi trasparenti svolgono un ruolo cruciale come elettrodi frontali e strati di finestra, consentendo alla radiazione solare di raggiungere lo strato fotoattivo e, allo stesso tempo, permettendo l’estrazione efficiente delle cariche elettriche generate.
Materiali come ITO, SnO₂:F e ZnO drogato sono ampiamente utilizzati in celle solari al silicio cristallino, a film sottile e in architetture più avanzate. L’elevata trasparenza nel visibile e la bassa resistività contribuiscono a ridurre le perdite ottiche ed elettriche, migliorando il rendimento complessivo del dispositivo.
Display, touchscreen e dispositivi optoelettronici

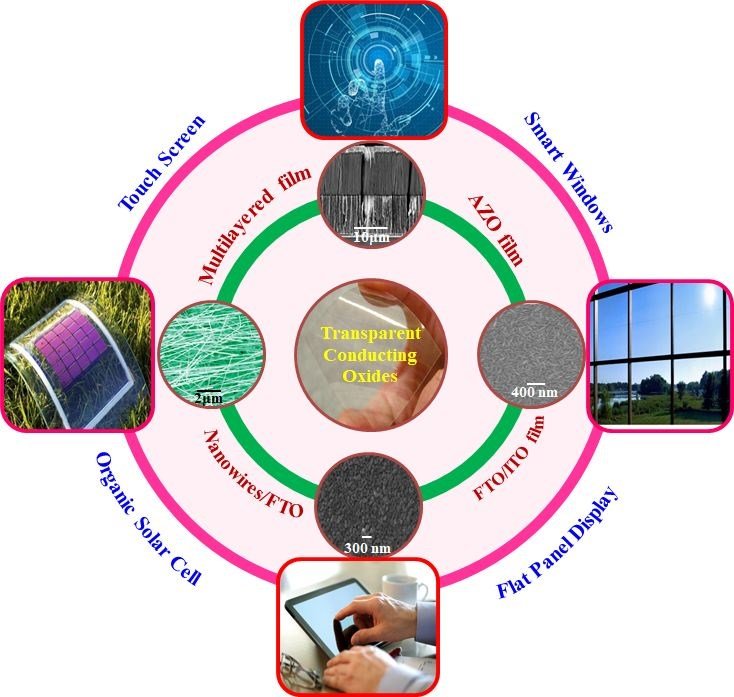

applicazioni degli ossidi conduttivi trasparenti
I TCO rappresentano lo standard industriale per gli elettrodi trasparenti nei display a schermo piatto, nei touchscreen capacitivi e nei dispositivi a emissione di luce come OLED e PLED. In queste applicazioni, essi devono garantire trasmittanza elevata, risposta elettrica rapida e uniformità su grandi superfici, caratteristiche essenziali per la qualità visiva e l’affidabilità del dispositivo. Inoltre, la compatibilità dei TCO con substrati flessibili ha favorito lo sviluppo di display curvi, pieghevoli e indossabili.
Vetrature funzionali e finestre intelligenti
Un’importante area applicativa riguarda le vetrature tecnologiche, in cui i TCO sono impiegati come strati funzionali attivi o come elettrodi trasparenti. Nelle finestre a bassa emissività (low-e), essi riflettono la radiazione infrarossa riducendo le dispersioni termiche, migliorando l’efficienza energetica degli edifici.
Nei sistemi elettrocromici, utilizzati in finestre intelligenti e specchietti retrovisori per automobili, i TCO consentono la modulazione controllata della trasparenza in risposta a uno stimolo elettrico. Ulteriori applicazioni includono finestre riscaldanti, anti-appannamento o anti-ghiaccio, impiegate in elettrodomestici e aeronautica.
Sensoristica, schermatura e superfici funzionali
Grazie alla loro sensibilità alle variazioni della carica superficiale, i TCO trovano applicazione in sensori di gas e biosensori, dove variazioni nella conducibilità o nel potenziale superficiale permettono la rilevazione di specie chimiche o biologiche.
Essi sono inoltre utilizzati in rivestimenti antistatici, circuiti di sicurezza invisibili e schermature elettromagnetiche, specialmente in dispositivi elettronici e sistemi di visualizzazione. In ambito ottico, i TCO sono impiegati anche come specchi freddi o caldi, in grado di riflettere selettivamente specifiche bande spettrali.
Celle fotoelettrochimiche e conversione dell’energia solare
Le celle fotoelettrochimiche (PhotoElectroChemical, PEC) rappresentano un approccio promettente per la conversione, l’utilizzo e l’immagazzinamento dell’energia solare, svolgendo un ruolo potenzialmente rilevante nella riduzione della dipendenza dai combustibili fossili e nel contenimento delle emissioni di carbonio. Questi dispositivi sono tipicamente costituiti da uno o due fotoelettrodi a semiconduttore e da un controelettrodo, entrambi immersi in un elettrolita.
All’interno dei fotoelettrodi, oltre ai semiconduttori che agiscono come assorbitori di luce per la generazione di portatori di carica, gli ossidi conduttivi trasparenti (TCO) svolgono un ruolo chiave come strati funzionali di supporto e trasporto di carica.
Grazie alla combinazione di elevata trasparenza ottica e buona conducibilità elettrica, i TCO consentono il passaggio della radiazione solare verso il materiale fotoattivo, facilitando al contempo il trasferimento efficiente degli elettroni generati.
In particolare, i TCO sono frequentemente utilizzati come substrati conduttivi per l’ancoraggio e l’immobilizzazione di fotoelettrocatalizzatori a semiconduttore, contribuendo a migliorare la stabilità meccanica e l’efficienza complessiva del sistema. Materiali come ITO, FTO e ZnO drogato sono tra i più impiegati in questo ambito, grazie alla loro stabilità chimica in ambiente elettrolitico e alla compatibilità con diverse architetture di cella.
Applicazioni emergenti e tecnologie avanzate
Oltre alle applicazioni consolidate, i TCO stanno assumendo un ruolo crescente in tecnologie emergenti. Tra queste rientrano i supporti di registrazione olografici, i rivestimenti di guide d’onda ad alto indice di rifrazione per sensori ottici e telecomunicazioni, nonché dispositivi di memoria ottica come i chip WORM (Write Once Read Many). Altri sviluppi includono l’impiego dei TCO in inchiostri elettronici e superfici intelligenti, a testimonianza della loro versatilità e del loro potenziale in applicazioni future.
