Le membrane a scambio cationico (CEM acronimo di Cation exchange membranes) sono membrane semipermeabili per il trasporto selettivo di cationi. Le membrane a scambio cationico hanno un ruolo importante nella generazione e nell’immagazzinamento di energia, grazie alla loro capacità di trasportare cationi tramite il gradiente di potenziale elettrochimico, impedendo al contempo il trasporto di elettroni.
I recenti progressi nello sviluppo di membrane polimeriche a scambio cationico hanno portato a un uso estensivo di queste membrane in processi come elettrodialisi (ED), elettrodialisi inversa (RED), elettrolisi, deionizzazione capacitiva (CDI) ed elettrodeionizzazione (EDI), a causa della loro efficienza di separazione competitiva, selettività eccezionale e costi relativamente bassi.
Le membrane a scambio cationico non solo svolgono un ruolo essenziale nella desalinizzazione degli ioni monovalenti come, ad esempio, Li+, Na+ e K+ ma sono anche in grado di rimuovere vari cationi multivalenti come Ca2+, Mg2+, Cu2+, Mn2+, Ni2+, Pb2+, Cr3+ e Fe3+ grazie alla loro migliore efficienza di separazione ottenuta progettando materiali polimerici migliori.
Le membrane a scambio cationico monovalente mostrano un grande potenziale per separare selettivamente uno ione metallico rispetto ad altri, di valenza uguale o diversa, provenienti da vari effluenti. La selettività tra cationi metallici è influenzata sia dalle proprietà intrinseche delle membrane sia dalla progettazione e dalle condizioni operative
La continua evoluzione nei materiali polimerici e nei processi di sintesi consente oggi di ottenere membrane sempre più performanti, selettive e durevoli, ampliando ulteriormente le applicazioni potenziali delle membrane a scambio cationico che rappresentano una tecnologia chiave per lo sviluppo sostenibile in ambito energetico, ambientale e industriale.
Composizione delle membrane a scambio cationico
Le membrane a scambio cationico sono costituite da polimeri sintetici contenenti gruppi funzionali che possono generare uno ione in soluzione in grado di scambiare cationi con l’ambiente esterno. La loro struttura è progettata per coniugare stabilità meccanica, resistenza chimica e capacità di trasporto ionico selettivo.

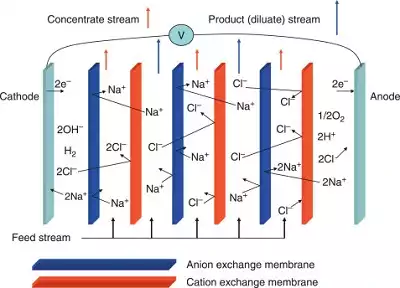

funzionamento delle membrane a scambio cationico
Nelle membrane a scambio cationico, tali gruppi sono gruppi acidi, come, ad esempio:
–SO₃H (acido solfonico)
–COOH (acido carbossilico)
–PO₃H₂ (acido fosfonico)
che si dissociano liberando ioni H⁺ lasciando sulla membrana una carica negativa fissa (–SO₃⁻, –COO⁻…), che serve a scambiare cationi con l’ambiente circostante.
Nei pori delle membrane a scambio cationico, gruppi funzionali anionici sono intrinsecamente legati allo scheletro polimerico per facilitare il trasporto dei cationi.
La microstruttura delle membrane a scambio cationico è generalmente eterogenea, composta da domini idrofobici, formati dalla matrice polimerica, che conferiscono integrità meccanica e domini idrofili, formati da aggregati di gruppi funzionali solfonati o carbossilati, che creano canali ionici per il trasporto selettivo dei cationi
Polimeri di base
Il polimero di supporto fornisce la matrice strutturale che garantisce la robustezza della membrana. I materiali più utilizzati sono:

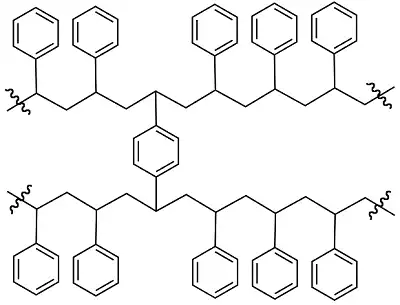

Polistirene reticolato con divinilbenzene
Polistirene reticolato con divinilbenzene
Il polistirene reticolato con divinilbenzene (DVB) conferisce rigidità e resistenza meccanica. È una delle matrici più usate nelle resine a scambio ionico. Se trattato con acido solforico caldo, i sistemi ad anello aromatico diventeranno solfonati, introducendo così il gruppo funzionale dell’acido solfonico –SO3H nella resina. Quando tali resine trattate vengono poi lavate con idrossido di sodio o cloruro di sodio, si produce la forma sodica della resina (R), ovvero RSO3Na utilizzata nelle resine a scambio cationico essendo Na+ lo ione per il quale la resina ha la minore selettività .
Membrane in Nafion puro
Fluoropolimeri come il Nafion fluoropolimero-copolimero costituito da tetrafluoroetilene solfonato in cui vi è una struttura di politetrafluoroetilene (PTFE) e lunghe catene laterali di perfluoroviniletere contenenti gruppi terminali con acido solfonico.
Le membrane in Nafion puro, note anche come membrane Nafion Dupont, sono le membrane a scambio cationico commerciali più ampiamente applicate nelle batterie a flusso in cui gli elettroliti liquidi sono stoccati in serbatoi separati, per poi fluire nella cella centrale, dove sono messi a reagire nella fase di carica e scarica, grazie alla loro eccellente conduttività ionica e stabilità chimica.
Membrane in Nafion modificate
Nafion
L’elevato costo delle membrane a scambio cationico in Nafion puro ne limita notevolmente l’ampia applicazione. Pertanto, sono stati compiuti notevoli sforzi di ricerca per ridurre la quantità di Nafion utilizzata durante la preparazione delle membrane, mantenendone al contempo le eccellenti prestazioni.
Un metodo di modifica efficace consiste che riduce la quantità di Nafion utilizzata nel processo in colata di uno strato sottile di Nafion sulla superficie di un substrato polimerico. Questo metodo viene eseguito versando o spruzzando una soluzione di Nafion sulla superficie di un substrato polimerico.
La membrana composita finale si ottiene dopo l’evaporazione dei solventi. Le membrane preparate con questo metodo possiedono spessore uniforme, planarità e stabilità dimensionale ma, a causa dell’interazione relativamente debole tra lo strato di colata e lo strato di substrato, lo strato di colata si dissocia facilmente dallo strato di substrato, in particolare dopo un funzionamento a lungo termine, il che influisce negativamente sulla stabilità chimica della membrana.
Per migliorare sia le prestazioni della membrana sono stati fusi con un sottile strato di Nafion vari materiali tra cui polietere etere chetone solfonato (SPEEK), polietere solfone (PES), polibenzimidazolo (PBI) e politetrafluoroetilene noto come Teflon (PTFE).
Un altro metodo efficace attraverso il quale il Nafion può essere strettamente combinato con altri polimeri consiste nella miscelazione della resina Nafion con altri polimeri tra cui il polivinilidenfluoruro (PVDF) e il politetrafluoroetilene per la preparazione delle membrane a scambio cationico
Nafion con materiali organici/inorganici
L’elevata permeabilità agli ioni vanadio nelle batterie redox al vanadio delle membrane Nafion è uno dei principali fattori che ne ostacolano l’ampia applicazione. Una delle tecniche impiegate nell’introduzione di materiali organici/inorganici nelle membrane Nafion è la tecnica di autoassemblaggio strato per strato, per ottenere membrane a scambio cationico composite a base di Nafion.
L’ossido di grafene è un materiale che ha attirato molta attenzione in tutto il mondo grazie alla sua speciale struttura bidimensionale a strati. È stato introdotto nel Nafion per fabbricare una serie di membrane composite GO/Nafion con vari contenuti di ossido di grafene che hanno ridotto la conduttività protonica e la permeabilità agli ioni vanadio della membrana composita
Meccanismo di funzionamento
Le membrane a scambio cationico funzionano grazie alla presenza di gruppi acidi forti fissati alla loro struttura polimerica. Un esempio molto comune è la presenza di gruppi solfonici derivati dall’acido benzensolfonico in cui l’acido benzensolfonico è legato a una catena polimerica, come nel polistirene solfonato, dove ogni unità monomerica contiene un anello benzenico con un gruppo –SO₃H.
Quando la membrana entra in contatto con l’acqua, il gruppo dell’acido benzensolfonico si dissocia parzialmente, liberando uno ione idrogeno (H⁺):
C6H5SO₃H ⇌ C6H5SO₃– + H⁺
Il gruppo C₆H₅SO₃⁻ rimane fissato alla membrana ed è caricato negativamente. Questo sito carico attira cationi dall’ambiente circostante, come ioni sodio Na+, calcio Ca2+ e potassio K+ La membrana consente quindi il passaggio selettivo solo dei cationi, mentre respinge gli anioni come Cl– e SO42-.
Questa reazione è reversibile e selettiva ovvero la membrana può avere preferenza per cationi monovalenti o divalenti in base alla loro dimensione idratata, carica, e affinità chimica con il sito.
Applicazioni delle membrane a scambio cationico
Le membrane a scambio cationico trovano impiego in numerosi settori grazie alla loro capacità di trasportare selettivamente ioni positivi, mantenendo al contempo una barriera contro gli anioni. Le principali applicazioni si estendono dalla purificazione all’energia, fino a processi ambientali e biotecnologici.
Celle a combustibile (Fuel Cells)
Una delle applicazioni più avanzate membrane a scambio cationico è nelle celle a combustibile a membrana a scambio protonico (PEMFC, Proton Exchange Membrane Fuel Cells). La membrana consente il trasferimento selettivo dei protoni (H⁺) generati all’anodo, impedendo il passaggio del gas (idrogeno e ossigeno), garantendo l’efficienza della reazione elettrochimica.

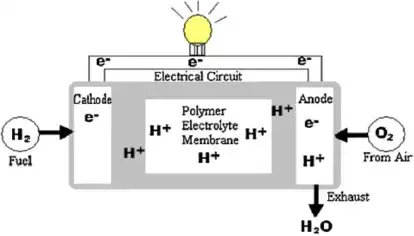

celle a combustibile
La cella a combustibile a membrana a scambio protonico è costituita da un catodo, un anodo e una membrana elettrolitica. L’idrogeno viene ossidato all’anodo e l’ossigeno viene ridotto al catodo. I protoni vengono trasportati dall’anodo al catodo attraverso la membrana elettrolitica e gli elettroni vengono trasportati attraverso un carico del circuito esterno. Sul catodo, l’ossigeno reagisce con protoni ed elettroni producendo calore e formando acqua come sottoprodotto
Per il funzionamento di una cella a combustibile PEM, è necessaria una membrana a scambio protonico che trasporti gli ioni idrogeno, protoni, dall’anodo al catodo senza far passare gli elettroni rimossi dagli atomi di idrogeno.
Queste membrane polimeriche, che conducono i protoni attraverso la membrana ma sono ragionevolmente impermeabili ai gas, fungono da elettroliti solidi (anziché elettroliti liquidi) per una varietà di applicazioni elettrochimiche e sono comunemente note come membrane a scambio protonico e/o membrane elettrolitiche polimeriche.
Queste membrane sono state identificate come uno dei componenti chiave per diverse applicazioni di consumo delle celle a combustibile, ad esempio automobili, sistemi di alimentazione di riserva, sistemi di alimentazione portatili
Elettrodialisi
L’elettrodialisi è un processo a membrana che utilizza membrane a scambio cationico per separare e trasportare gli ioni tra le soluzioni in cui si applica un campo elettrico per rimuovere ioni da una soluzione. Le applicazioni che impiegano l’elettrodialisi includono la desalinizzazione, la produzione di sale da cucina, la stabilizzazione del vino, la demineralizzazione del siero di latte, recupero di metalli, trattamento di reflui industriali e produzione di acqua ultrapura.
Le membrane impiegate sono polielettroliti anionici e le membrane cationiche come l’idrossido di polivinilbenziltrimetilammonio che lasciano passare solo i cationi verso l’elettrodo negativo. Una cella per elettrodialisi è costituita da un anodo e un catodo, alimentati da una corrente elettrica, tra i quali si alternano membrane a scambio cationico e membrane a scambio anionico. Grazie alla differenza di potenziale elettrico applicata a essi, l’anodo e il catodo forniscono la forza motrice che consente agli anioni di migrare verso l’anodo e ai cationi verso il catodo.
Le membrane a scambio cationico monovalente mostrano un grande potenziale per separare selettivamente uno ione metallico rispetto ad altri, di valenza uguale o diversa, provenienti da vari effluenti in elettrodialisi. Tipicamente, le specie metalliche sono presenti in varie fonti, come acidi esausti o processi di galvanica che coinvolgono principalmente alcuni ioni di metalli di transizione, generalmente noti come metalli industriali ad esempio, Ag+, Cu2+, Ni 2+ e Fe3+ e acqua di mare contenente un’elevata quantità di metalli alcalini come Li +, Na+ e K+ o metalli alcalino-terrosi come Mg2+ e Ca2+.
Applicazioni biomediche
Le membrane a scambio cationico trovano applicazioni sempre più strategiche e innovative nel campo biomedico, grazie alle loro proprietà di selettività ionica, biocompatibilità in alcuni casi, e possibilità di essere funzionalizzate.
Emodialisi
In ambito clinico, le membrane a scambio ionico possono essere integrate nei sistemi di dialisi per facilitare il trasferimento selettivo di ioni e soluti tra sangue e liquido dializzante aiutando a regolare l’equilibrio elettrolitico nei pazienti con insufficienza renale.
Le membrane possono essere modificate con gruppi solfonici o carbossilici per migliorare la selettività ionica. Sebbene le membrane a scambio cationico non siano le più usate di default nei dispositivi di emodialisi, esse trovano impiego in combinazione o integrazione con membrane neutre o anioniche per funzioni specifiche, soprattutto quando è richiesto il controllo selettivo degli ioni positivi.
Sono spesso accoppiate con membrane polimeriche come polietersulfone (PES) o cellulosa rigenerata e possono essere costituite da polimeria base di polistirene con gruppi –SO₃H legati agli anelli aromatici, composite a base di Nafion, ibride o funzionalizzate.
Bioseparazione
La bioseparazione è il processo di separazione di prodotti biologici, come proteine, acidi nucleici e cellule, in frazioni purificate. Le membrane di polietilene o polipropilene funzionalizzate, grazie alla loro alta area superficiale e elevata portata sono utilizzate nella separazione di peptidi e proteine carichi positivamente e nella purificazione di enzimi e anticorpi.
Le membrane a scambio cationico a base di polisulfone sono utilizzate nella separazione proteica e, per la loro alta risoluzione nella separazione di molecole in base al punto isoelettrico, sono usate membrane polimeriche cross-linked con poliacrilati o polimetacrilati.
Trattamento ambientale

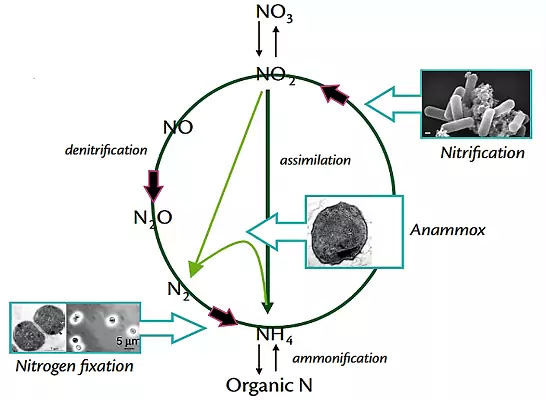

reazioni
Le membrane a scambio cationico svolgono un ruolo cruciale nella separazione dell’azoto ammoniacale dalle acque reflue. Gli impianti di trattamento delle acque reflue rimuovono l’azoto ammoniacale convertendolo nuovamente in azoto gassoso utilizzando il processo di nitrificazione-denitrificazione o anammox che richiede consumo di energia e contribuisce potenzialmente alle emissioni di gas serra.
Pertanto, il recupero diretto dell’ammoniaca dalle acque reflue è considerato una strategia promettente per risparmiare energia sia dal processo Haber-Bosch per la sintesi dell’ammoniaca che dalla rimozione dell’ammoniaca negli impianti di trattamento delle acque reflue, nonché per produrre fertilizzanti azotati per applicazioni agricole.
Nei sistemi elettrochimici, gli elettroni sono trasferiti dall’elettrodo anodico all’elettrodo catodico attraverso un circuito esterno, con reazioni redox o elettrosorbimento che si verificano agli elettrodi. Il campo elettrico spinge gli ioni in soluzione a trasportarsi verso l’elettrodo caricato in modo opposto per mantenere l’elettroneutralità.
Quando le membrane a scambio cationico sono posizionate tra il compartimento anodico e il compartimento catodico, si ottiene il trasporto di ioni ammonio e altri cationi attraverso la membrana mentre il passaggio degli anioni è bloccato. Gli ioni ammonio trasportati possono quindi essere concentrati e recuperati per produrre fertilizzanti. Oltre al recupero dell’ammoniaca, i processi elettrochimici sono stati considerati anche come una strategia promettente per recuperare altri obiettivi principali, tra cui elementi di batterie, metalli e composti organici.
